A VTN 4 x 1 (négy az egyben) többcélú kanalak nyitható szerkezettel rendelkező, hidraulikusan működtetett multifunkciós földmunkagép-szerelékek. Elsősorban kotró-rakodó (skid steer / backhoe loader) és kompakt/közepes kotrógépekre érhetők el, és négy különálló munkagéptípust egyesítenek egyetlen eszközben.
A 4 alapfunkció működése
Standard kanál (Asztali / Hagyományos merítés): A kanál zárt állapotában úgy működik, mint egy standard ásó- vagy rakodókanál föld, sóder és egyéb ömlesztett anyagok kiemelésére és mozgatására.
Markoló / Megfogó (Grab / Clamshell): A hidraulikus munkahengerek segítségével a kanál elülső pofája kinyitható, így a szerelék csippentő markolóként használható rönkök, tuskók, bontási törmelék, szegélykövek vagy csövek precíz megragadásához és elmozdításához.
Dózoló / Tolólap (Dozer blade): A kanál alsó, nyitott állásában a hátsó rögzített szerkezeti rész tolólapként működik. Alkalmas tereprendezésre, föld egyengetésére, betöltésére és simítására.
Alsó ürítés / Szóró ürítés (Bottom dump): A kanál aljának kinyitásával az anyag nem a kanál billentésével, hanem alulról ürül ki. Ez megnöveli az ürítési magasságot és pontosabb anyagkihelyezést tesz lehetővé teherautók vagy magasabb konténerek megrakásakor.
Műszaki jellemzők és hidraulika
Hidraulika-igény: A kanál nyitásához és zárásához 1 pár (kétirányú) kiegészítő hidraulikakör szükséges. Az üzemi nyomás jellemzően 180 – 210 bar közötti.
Szerkezeti felépítés: A kanálváz és a nyíló pofa nagy szilárdságú acélból készül, a vágóélek és a kritikus kopási felületek Hardox kopásálló acélból épülnek fel.
Fogak és vágóélek: Választható cserélhető körmökkel/fogakkal a nehezebb talajviszonyokhoz, vagy csavarozható egyenes Hardox vágóéllel a tisztább tereprendezési és szintezési feladatokhoz.
Munkahengerek: 2 darab robusztus, kétoldali hidraulikus munkahenger gondoskodik a szimmetrikus és nagy szorítóerejű nyitásról/zárásról.
Főbb előnyök és alkalmazási területek
Idő- és költségmegtakarítás: Megszünteti a szerelékcserék szükségességét a terepen – az gépkezelő a fülkéből tud váltani a markolási, dózerolási és rakodási műveletek között.
Sokoldalú felhasználás: Építési területek előkészítése, bontási munkák törmelékkezelése, csatornaépítés, kertészet és kommunális feladatok.
Nagyobb ürítési magasság: Az alsó nyitási lehetőség révén olyan magas oldalfalú dömper vagy konténer is megrakható, amit hagyományos billentéssel a gép már nem érne el.

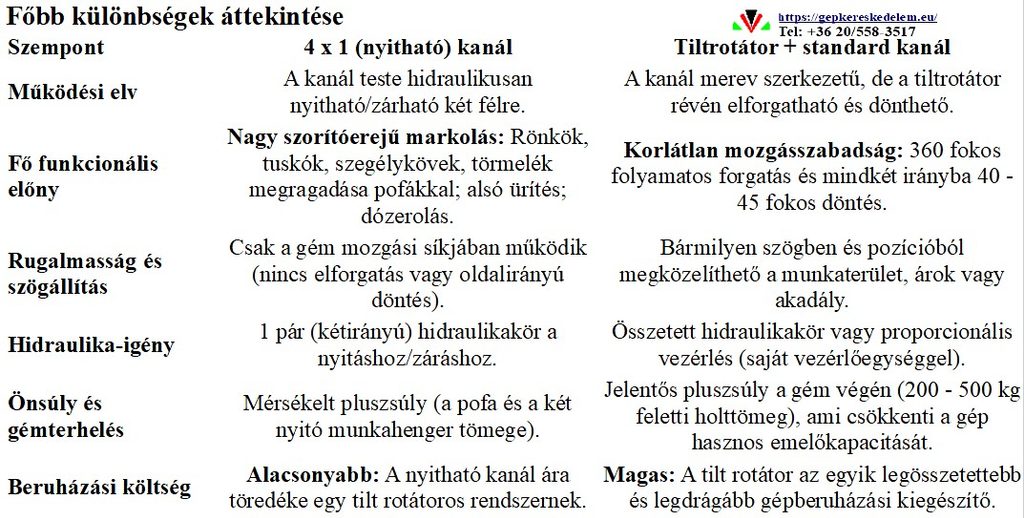

Miben különbözik egy 4 in 1 nyitható kanál használata egy tilt rotátorral szerelt hagyományos kanáltól?
A 4 in 1 (nyitható/multifunkciós) kanál és a tilt rotátorral (forgató-döntő adapterrel) szerelt hagyományos kanál alapvetően eltérő koncepciót képvisel. A 4 in 1 kanál maga a mozgó pofás szerelék, míg a tilt rotátor egy gép és szerelék közé beépített hidraulikus csukló, amely tetszőleges standard kanalat tud elforgatni és dönteni.
Munkamódbeli és alkalmazási különbségek
Anyagmegragadás és mozgató képesség
4 x 1 kanál: Kiemelkedő a közvetlen szorítóereje. A hidraulikus munkahengerek segítségével a kanál pofái satuként szorítják össze a megfogott tárgyat (csövet, szegélykövet, faágat, betontörmeléket).
Tilt rotátor: Egy alapkanállal nem tud szorítani (hacsak nincs a tilt rotátor házán külön beépített csippentő modul). Ugyanakkor a kanalat pontosan a megfogandó tárgy állásszögéhez tudja forgatni.
Dózerolás és felületszintezés
4 x 1 kanál: Kinyitott állapotban az alsó/hátsó éle valódi tolólapként (dózerként) működik, így a gép előre-hátra haladva hatékonyan tud földet vagy sódert tolni és egyengetni.
Tilt rotátor: Nem tolólap, viszont a standard kanál élét bármilyen egyenetlen rézsűszöghöz vagy oldalirányú lejtőhöz precízen hozzá tudja illeszteni anélkül, hogy a kotrógéppel át kellene állni.
Ürítési magasság
4 x 1 kanál: Az alsó nyitási lehetőség révén a kanál alja kinyílik, így az anyag kihullik anélkül, hogy a kanalat lefelé kellene buktatni. Ez 30 – 50 cm extra ürítési magasságot ad teherautó-rakodáskor.
Tilt rotátor: A kanál ürítése a hagyományos buktatással történik, de a forgatás miatt akár oldalra vagy a gép mögé is pontosan beüríthető az anyag.

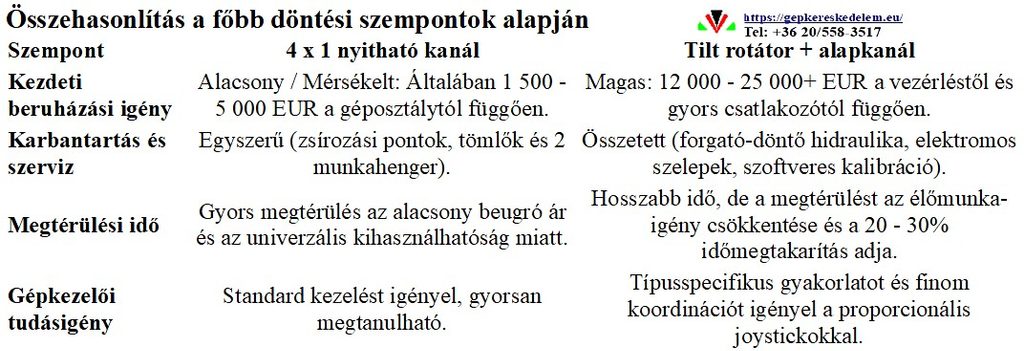

Melyiket mikor érdemes választani?
Válassza a 4 x 1 nyitható kanalat, ha:
Elsősorban bontási törmelék, tuskók, szegélykövek pakolása és csatornaépítési szorító/megfogó feladatok a jellemzőek.
Gyakran kell terepet dózerólni vagy magas oldalfalú kocsit/konténert rakodni.
Költséghatékony, robusztus és egyszerűen üzemeltethető szereléket keres.
Válassza a tilt rotátort, ha:
Komplex mélyépítési, közműépítési és precíziós szintezési munkákat végez szűk városi környezetben vagy csővezetékek körül.
A gép helyváltoztatása nélkül szeretne 360 fokos tartományban rézsűzni, árokszélt tisztítani és akadályok mögött dolgozni.
A gép kihasználtsága és a munkafolyamatok sebessége indokolja a magasabb beruházási összeget.
Piaci helyzet és versenytársak összehasonlítása
A 4 in 1 (nyitható) többcélú kanalak és a tilt rotátoros rendszerek piaci helyzete, elterjedtsége és versenytársai jól tükrözik a két szerelék eltérő alkalmazási területét és célközönségét.
Piaci helyzet és elterjedtség
4 x 1 (nyitható) kanalak:
Tilt rotátoros rendszerek:
Főbb versenytársak a piacon
A) A 4 x 1 nyitható kanalak piacának meghatározó szereplői
VTN Europe (Olaszország): Ipari felépítésű, Hardox acél erősítésekkel ellátott, robusztus nyitható kanalak a minikotróktól a közepes kotró-rakodókig.
Cangini Benne (Olaszország): Széles választékot kínál kompakt gépekre, kiváló ár-érték aránnyal és moduláris cserélhető vágóélekkel.
Ghedini Ing. Attachments (Olaszország): Specializált mezőgazdasági és könnyebb földmunkagép-szerelékeket gyártó márka.
Gyári gépgyártói szerelékek (JCB, Caterpillar, Komatsu, Volvo): A gépgyártók saját márkás nyitható kanalai, amelyeket gyakran az alapgéppel együtt csomagban értékesítenek.
B) A tilt rotátor piac meghatározó szereplői (Prémium szegmens)
Engcon (Svédország): A piacvezető svéd gyártó, a tilt rotátor technológia úttörője. Úttörő megoldásaik közé tartozik az EC-Oil automatikus hidraulikus gyors csatlakozó rendszer.
Steelwrist (Svédország): Rendkívül tömör, alacsony építésű öntöttacél házas tilt rotátorok, kiemelkedő döntési szöggel (45 fok) és saját vezérlőszoftverrel.
Rototilt (Svédország): Magas minőségű, olajfürdős forgatóházzal szerelt rendszereikről ismertek, amelyek nagy nyomatékot és hosszú élettartamot biztosítanak.
NOX / Kinshofer (Németország): Munkahenger nélküli (beépített forgatómotoros) tilt rotátor koncepció, amely szűk árkokban kevesebb sérülési kockázatot jelent.
Milyen vágóél és köröm beállítások érhetők el a 4 x 1 nyitható kanalakhoz?
A 4 x 1 (nyitható) többcélú kanalak vágóél- és körömkonfigurációját az elvégzendő földmunka jellege, a talaj keménysége és a géppel végzett másodlagos feladatok (pl. felületszintezés, dózerólás) határozzák meg.
A gyártók (mint a VTN Europe, Cangini vagy JCB) jellemzően az alábbi három fő beállítással kínálják ezeket a kanalakat:
Fogazott (körmös) kivitel
Kialakítás: A kanál elülső nyíló pofájának alsó élére cserélhető körmöket (körmös tartókat és csapos fogakat) szerelnek fel (pl. ESCO, CAT vagy Bofors rendszerű körmök).
Alkalmazási terület: Kemény, kötött, köves talajok bontása, tuskók kiemelése, törmelék és durva anyagok ásása.
Előny: A fogak koncentrálják a behatolási erőt, így a gép könnyebben tud meríteni a tömörödött talajban.
Hátrány: Szintezésre, egyenletes simításra és aszfalt/beton felületek tisztítására nem alkalmas, mert a fogak mély nyomot hagynak.
Csavarozható / Megfordítható egyenes Hardox vágóél (Sima vágóél)
Kialakítás: A pofa élére egy csavarozással rögzített, kopásálló (Hardox 400 vagy Hardox 450) egyenes acéllemezt szerelnek fel. Sok esetben ez reverzibilis (kétélű), vagyis ha az egyik oldala elkopik, átfordítva újra használható.
Alkalmazási terület: Puha talajok mozgatása, sóder, homok, föld rakodása, valamint tereprendezés, dózerólás és felületszintezés.
Előny: Tiszta, egyenes felületet hagy maga után; nem rongálja a meglévő szilárd burkolatot (pl. térkő, aszfalt). A csavarozott csere gyors és költséghatékony.
Hátrány: Nagyon kemény, sziklás vagy fagyott talajba nehezebben hatol be, mint a körmös kivitel.
Hibrid (körmös vágóél + felcsavarozható élvédő)
Kialakítás: A kanál alapkivitelben fogakkal van ellátva, de a fogak közé vagy a fogakra egy sima, átmeneti csavarozható vágóélt (gumit, műanyagot vagy egyenes acéllécet) lehet rögzíteni.
Alkalmazási terület: Változatos munkakörnyezet, ahol felváltva van szükség durva ásásra és finom terepsimításra.
Előny: Maximális rugalmasságot nyújt, nem kell szereléket cserélni a gépen.
Műszaki részletek a vágóélekről és a hátsó élekről
Egy 4 in 1 kanál esetén három különböző vágóél zónáról beszélhetünk, amelyeket eltérően lehet konfigurálni:
Első pofa alsó éle: Ez találkozik először a talajjal ásáskor és merítéskor (itt választható a fogazott vagy a csavarozott Hardox él).
Hátsó rögzített váz éle (Dózer él): Amikor a kanalat kinyitják, a hátsó keret alsó része működik tolólapként. Ez szinte minden esetben egy hegesztett vagy csavarozott, nagy kopásállóságú egyenes Hardox él, amellyel hátrafelé haladva lehet simítani és dózerezni.
Belső szorítóélek: A nyíló pofa és a váz találkozásánál lévő élek, amelyek záráskor satuként működnek. Ezeket a felületeket a jobb fogás érdekében bordázott vagy reciprok profilú acéllemezzel erősítik meg, hogy a megfogott rönkök, csövek vagy betonlapok ne csússzanak ki.
Érdekli a VTN 4 x 1 többcélú kotrógépkanál?
Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani az Ön szükségletének legjobban illő modellt és konfigurációt.
