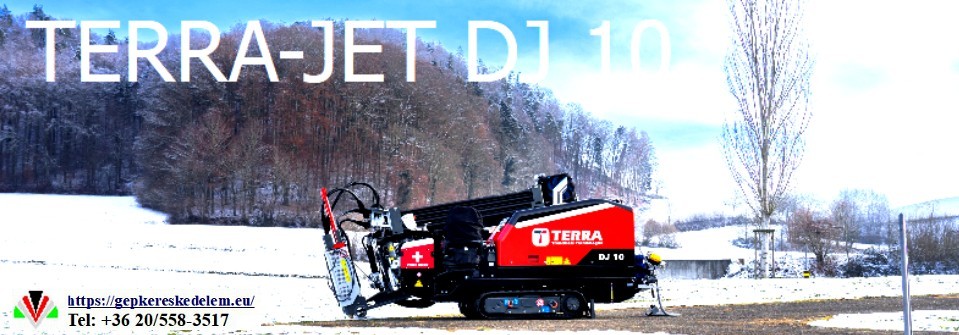

Vízszintes irányított fúróberendezés TERRA JET DJ 10

Hogyan működik TERRA JET DJ 10 :

A TERRA JET DJ 10 egy speciális, hidraulikus talajfúró berendezés, amelyet irányított fúráshoz (horizontal directional drilling, HDD) használnak, különösen cső- és kábelfektetéshez. A gép a talajfúrást a fúrófej forgatásával és a hidraulikus rendszer által generált tolóerővel végzi.

Működési elv lépésről lépésre:

A TERRA JET DJ 10 egy rendkívül precíz és hatékony módszerrel dolgozik, ami lehetővé teszi, hogy a felszín alatti munka nagy pontossággal és a felszíni roncsolás nélkül történjen.

1. Indítás: A folyamat egy indítógödör kialakításával kezdődik. A DJ 10-et ebbe a gödörbe helyezik, majd a gép hidraulikus rendszere segítségével a fúrórudakat tolja előre a talajba.

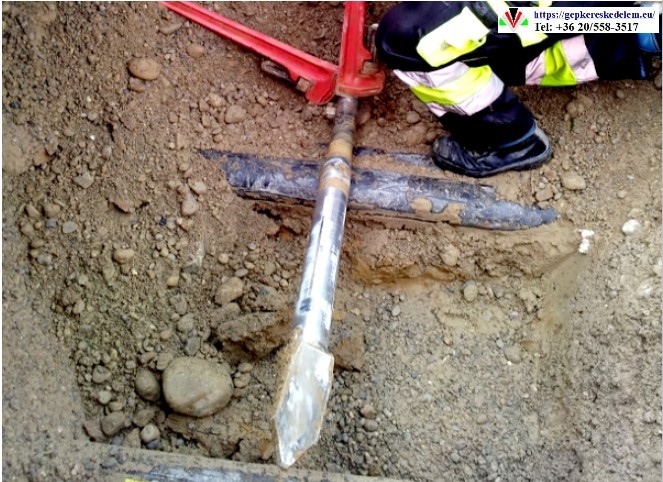

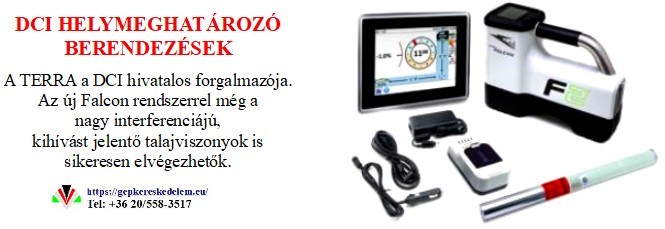

2. Fúrás és irányítás: A gép nemcsak tolja, hanem forgatja is a fúrórudat, amelynek végén egy ferde élű fúrófej található. A fúrófejjel a fúrási irány pontosan beállítható. A kezelő a fúrófej pozícióját irányító bottal és egy speciális lokátorral követi a felszínen. A lokátor segítségével valós időben látja a fúrófej pontos helyzetét és mélységét. Ha a fúrófej iránya módosításra szorul, a kezelő megállítja a fúrórudak forgatását, és a fúrófej megfelelő irányba állításával, majd a tolóerő növelésével korrigálja az irányt.
3. Öblítőfolyadék (Bentonit): A gép folyamatosan öblítőfolyadékot (általában bentonit iszapot) pumpál a fúrófejhez. A folyadék több fontos feladatot is ellát:
   • Kenés és hűtés: Kenőanyagként és hűtőfolyadékként működik, csökkentve a súrlódást a fúrófej és a talaj között.
   • Talajstabilizálás: Megakadályozza a fúrt alagút beomlását és stabilizálja a talajt.
   • Talaj eltávolítása: A folyadék kihozza a fúrt talajszemcséket a fúróalagútból.
4. Húzás és csőfektetés: Miután a fúrófej elérte a célgödröt, eltávolítják a fúrófejet, és a fúrórudak végéhez egy bővítőfejet (expander) csatlakoztatnak. A bővítőfejhez rögzítik az új csövet, amelyet be kell húzni az elkészült furatba. A gép ekkor megfordítja a fúrási irányt, és a fúrórudak visszahúzásával, valamint forgatásával belehúzza a bővítőfejet és az új csövet a fúrt alagútba.

Az ilyen berendezésekkel készült fúrások nem zavarják a forgalmat, ami manapság nagyon fontos részlet. A cégünk fúróberendezések széles választékával rendelkezik : ütvefúrók, fúrók, kompakt Mini-Jet fúróberendezések, de a TERRA-JET-ek a vízszintes fúróberendezések modern evolúcióját képviselik.

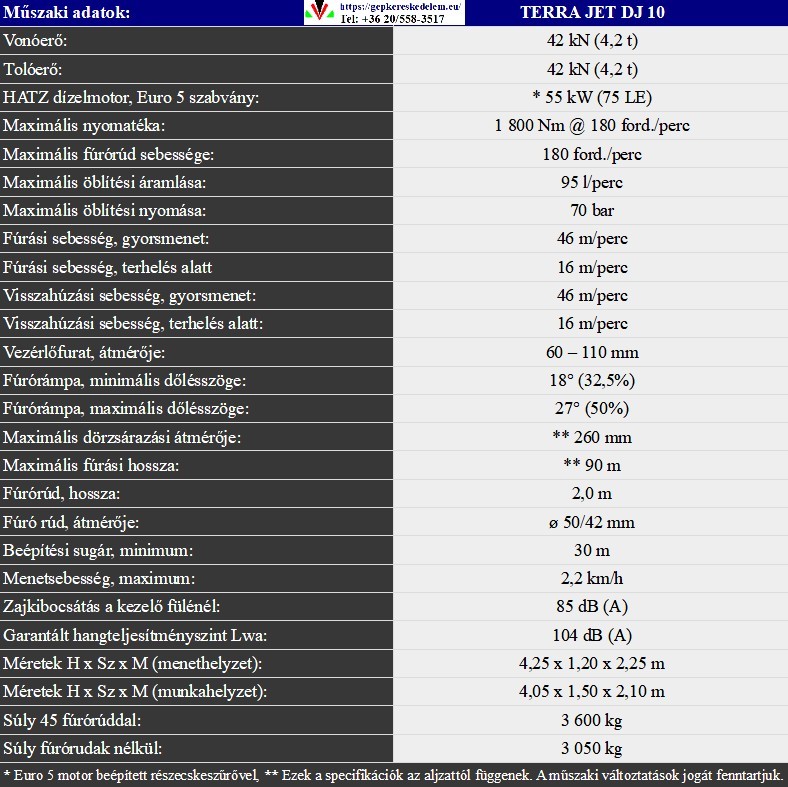

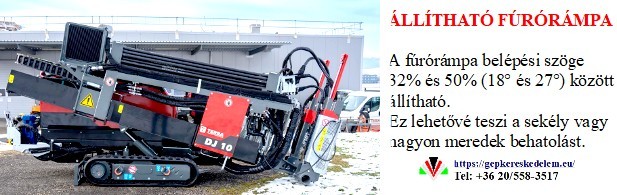

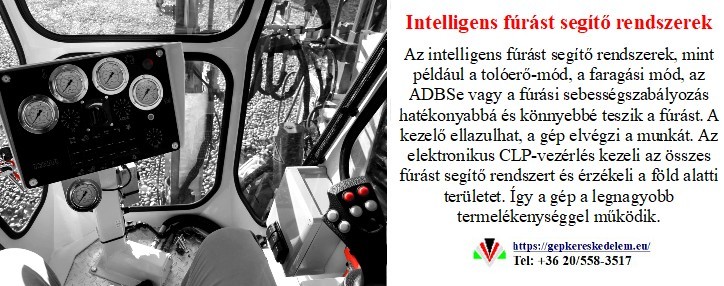

Ha új csöveket kell fektetnie rövid távolságokon és kis átmérőkön, a Terra Jet DJ 10 az ideális gép, mert kompakt, erős, alacsony zajszintű, kis helyigényű és gyorsan telepíthető. 1800 Nm nyomatékkal és 180 fordulat/perc fordulatszámmal a fúrórudaknál, 4,2 tonna toló- és húzóerővel akár 90 m hosszú furatokat és akár 260 mm átmérőjű csatornákat is képes fúrni (25%-kal nagyobb forgatóerejű, mint bármely más gép ebben a kategóriában). A rámpaszög akár 67%-ig állítható. A hajtókar toló- és húzófunkcióit egy dupla hengeres közvetlen hajtásrendszer működteti, amely maximális fúró- és feszítőerőt tesz lehetővé alacsony sebességnél, még rövid géprámpa esetén is. Megbízható és nagyon könnyen karbantartható, a TERRA-JET DJ 10 minden hidraulikus alkatrésze könnyen hozzáférhető a karbantartás és a javítás érdekében. Az elektromos rész a fülkében található központi vezérlőpanelen található a könnyű hozzáférés érdekében.

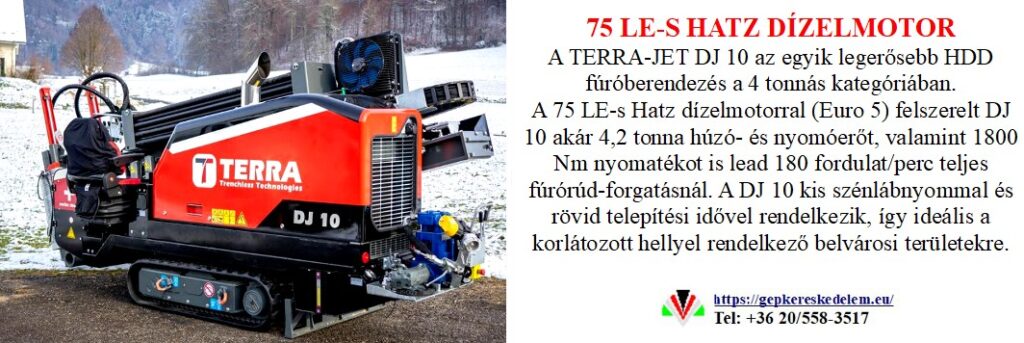

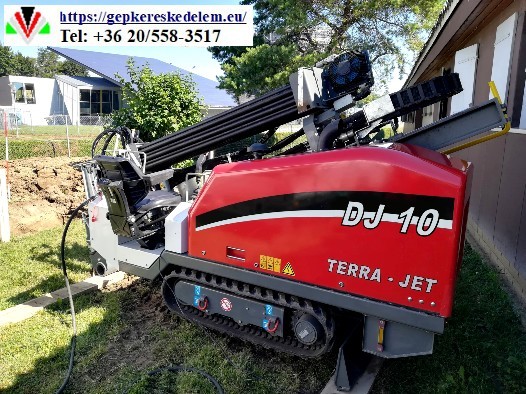

A TERRA-JET DJ 10 lenyűgöző teljesítményt nyújt, akár 4,2 tonna tolóerővel és húzóerővel, amelyet egy megbízható, 75 lóerős HATZ dízelmotor (Tier 4 final) biztosít. Hihetetlen, 1800 Nm nyomatékot ér el hatékony, 200 fordulat/perc maximális orsófordulatszámon. Ami igazán megkülönbözteti a DJ 10-et a többi modelltől, az a kis helyigény és a csökkentett zajszint a felhasználói kényelem érdekében, amely gyorsan beállítható, függetlenül attól, hogy hol tartózkodik – akár szűk városi területeken vagy a saját hátsó udvarában. A

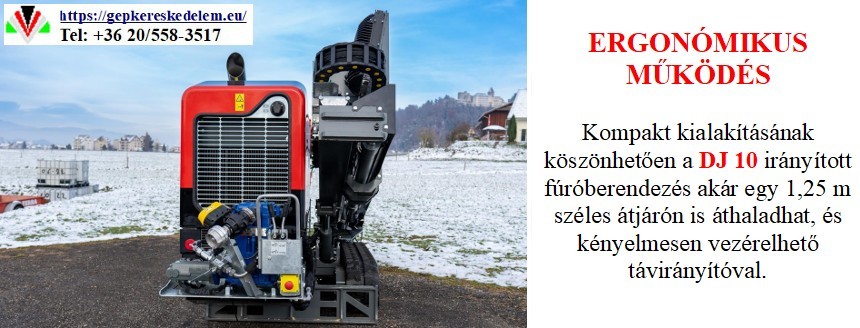

szűk helyekre való bejutás még soha nem volt ilyen egyszerű. A DJ 10 kompakt kialakítású és fokozott mobilitást kínál, lehetővé téve, hogy akár 1,25 m széles ajtókon is átférjen. Ezenkívül a gumitalpas rendszer védi az út során felmerülő felületeket.

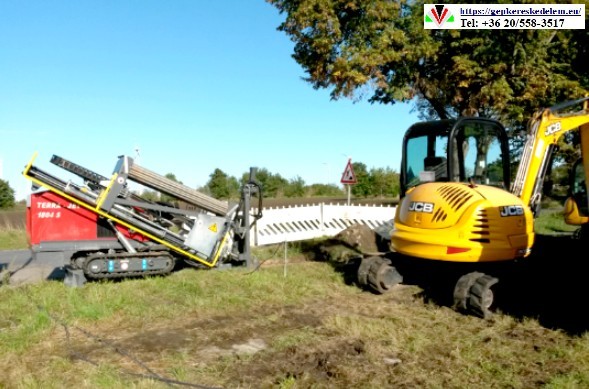

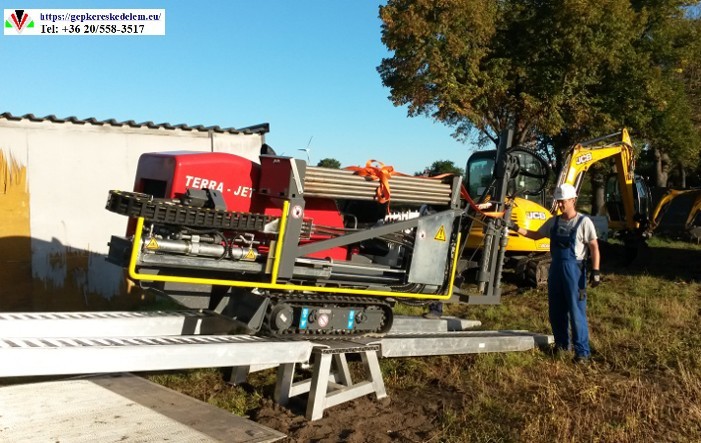

A haveli Werderben található német Plamann vállalkozó megvásárolta a nagy teljesítményű, 4 tonnás TERRA-JET DJ 10 vízszintes irányított fúrógépet, mivel annak egyedi, dupla hengeres hajtása („Direct Ram”) meggyőzte őt.A szélsőséges, akár 67%-os belépési szögnek köszönhetően a kívánt fúrási mélység azonnal elérhető. A két talajhorgony segítségével a lehorgonyzás gyors és egyszerű. Ralf Plamann ötlete az volt, hogy a komplett HDD gépnek el kell férnie egy normál teherautón. Ezért a TERRA elkészítette a rakodás háromdimenziós tervét. Amint a képeken is látható, minden jól illeszkedik a teherautóra. A HDD gépet, a keverő- és szivattyúállomást két 2000 literes tartállyal és az összes fúrószerszámot a TERRA gyárában szerelték fel a teherautóra. Ez az első munkaterület részletes tervezést és precíz fúrást igényelt. Három mélyfúrást kellett fúrni 41 méter hosszan. 2 db 110 m átmérőjű HDPE csövet és 1 db 160 mm átmérőjű HDPE csövet kellett behúzni egy 30 kV-os elektromos kábelhez. A szűk hely megnehezítette a fúrást. A fúrási útvonal egy meglévő feszültségkábel mellett haladt, ami megnehezítette a helymeghatározást. Ezenkívül minimális távolságot kellett tartani a meglévő fáktól.A kezelő úgy döntött, hogy mindhárom előfúrást párhuzamosan, viszonylag kis távolságban, de különböző magasságokban (1,50 m, 1,70 m és 2,80 m) fúrja. A talajt 2 m mélységig kövekkel, betonnal és egyéb akadályokkal töltötték fel. Mélyebbre homokos agyagot találtak. Az első két előfúrást 3 óra elteltével sikeresen be lehetett fejezni. A harmadik, 2,80 m mélységű fúrást 1,5 óra elteltével fejezték be.

A 110 mm-es (4) csőhöz a hátsó dörzsárazás és a csőhúzás gyorsan elvégezhető volt egy 160 mm-es dörzsárral. A csöveket 45 perc elteltével húzták be. A harmadik, 160 mm-es külső átmérőjű cső is könnyen behúzható volt egy 215 mm-es dörzsárral.

TERRA JET DJ 10 felszereltsége:

A TERRA-JET DJ 10 irányított fúróberendezés felszereltsége a kompakt méretek és a nagy teljesítmény ötvözetére épül, ami ideálissá teszi a gépet városi és szűk területeken történő munkavégzéshez.

Műszaki jellemzők:

• Motor: A gépet egy erős, 75 LE-s Hatz dízelmotor hajtja. Ez a motor biztosítja a szükséges erőt a fúráshoz és a húzáshoz, valamint a hidraulikus rendszer működtetéséhez.

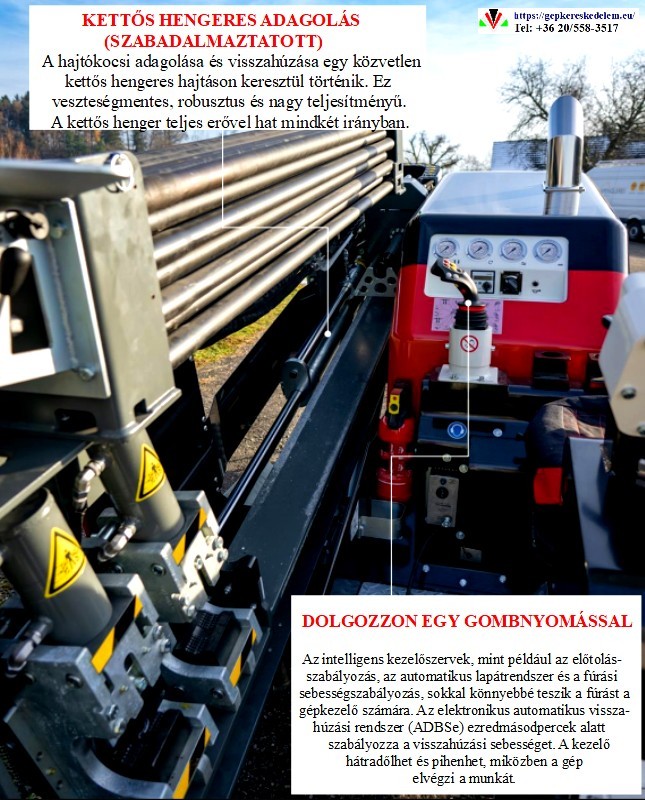

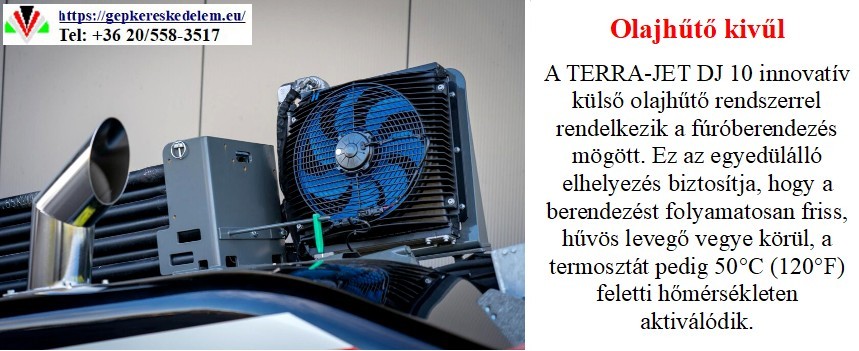

• Hidraulikus hajtás: A DJ 10 szabadalmaztatott, kéthengeres meghajtással rendelkezik, ami garantálja a veszteségmentes erőátvitelt. Ez a megoldás 42 kN (4,2 tonna) toló- és húzóerőt tesz lehetővé, ami a gép kategóriájában kiemelkedő.
• Forgatónyomaték: A fúrószár 180 fordulat/perc sebességgel forog, 1800 Nm forgatónyomatékot produkálva. Ez a kombináció lehetővé teszi, hogy a gép hatékonyan dolgozzon még nehéz talajviszonyok között is.

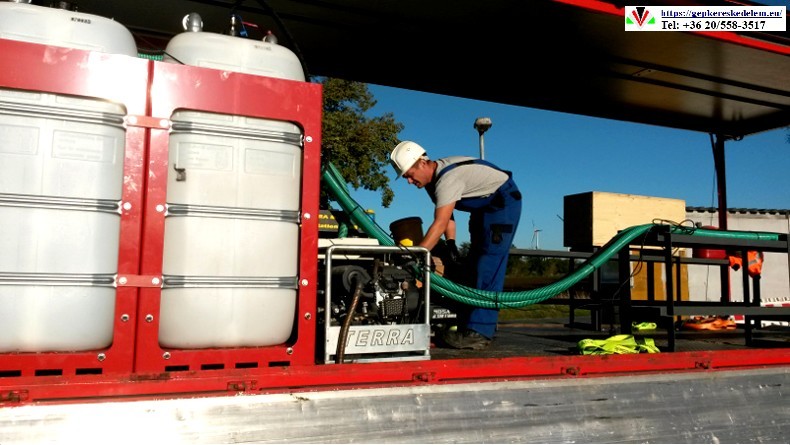

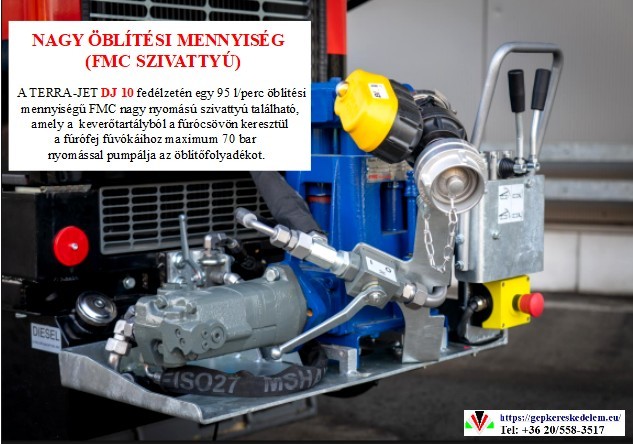

• Fúrófolyadék-rendszer: A gép egy beépített FMC szivattyúval van felszerelve, amely 45 liter/perc alap fúrófolyadék-mennyiséget biztosít. Ez a térfogatáram opcionálisan növelhető 100 liter/percre, ami további segítséget nyújt a változatos talajviszonyok kezelésében.

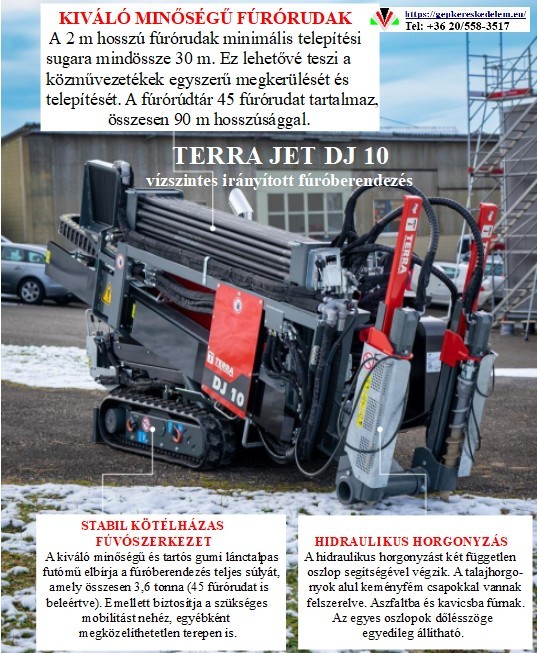

• Fúrószárak: A fúrószárak 2 méter hosszúak, ami felgyorsítja a munkát, mivel kevesebb fúrószárat kell cserélni a fúrás során. A fúrószárak tárolása a gépen oldható meg, így mindig kéznél vannak.

Kényelem és biztonság:

• Gumihevederes lánctalp: A gép lánctalpas kialakítása miatt könnyen mozgatható, és nagy stabilitást biztosít a munkavégzés során, még egyenetlen talajon is.
• Hidraulikus rögzítő rendszer: A gép hidraulikus horgonyzórendszerrel van felszerelve, keményfém fogakkal, amelyek még aszfalton és kavicsos talajon is biztosítják a gép stabil rögzítését. A rendszer a környező akadályok miatt oldalirányban is beállítható.

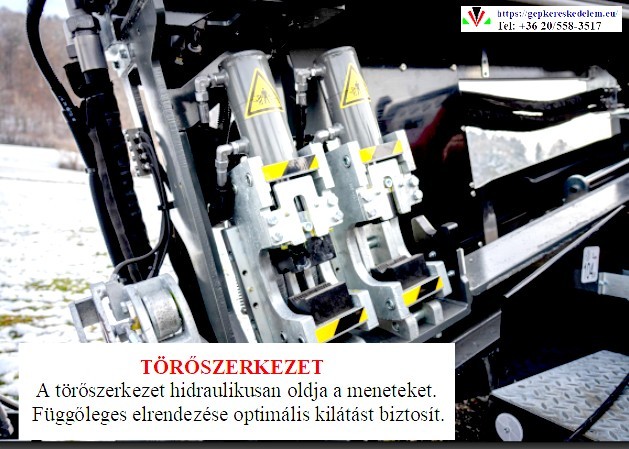

• Szétválasztó rendszer: A hidraulikus szétválasztó rendszer lehetővé teszi a fúrószárak gyors és biztonságos szétválasztását 4500 Nm nyomatékkal.

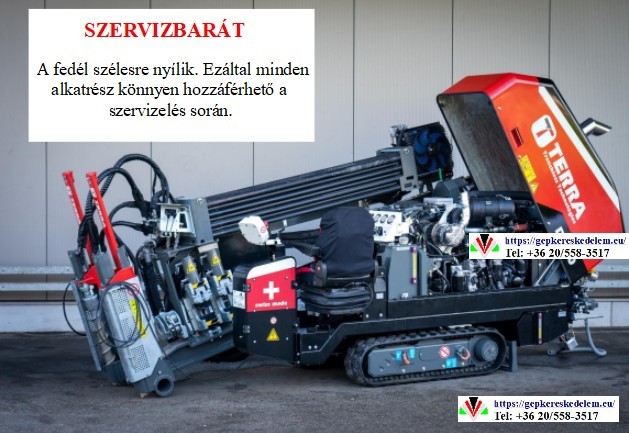

• Szervizbarát kialakítás: A TERRA-JET DJ 10-et úgy tervezték, hogy a szervizelése egyszerű legyen. Az alkatrészekhez könnyű a hozzáférés, és a motorburkolat 45°-ban felemelhető.

A TERRA-JET DJ 10 gép kis mérete ellenére is nagy teljesítményű és modern irányított fúrásra alkalmas, beépített segédrendszerekkel a hatékony és biztonságos munkavégzés érdekében.

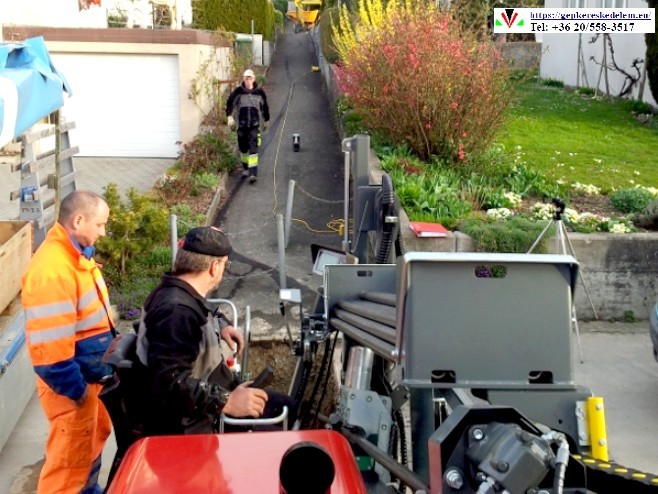

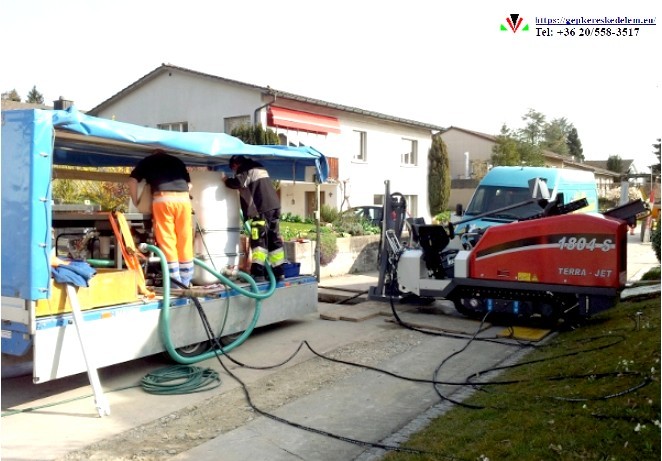

A svájci St. Gallen kantonban található oberstetteni Salzmann Erd- und Betonbohrungen vállalkozó a TERRA-JET DJ 10

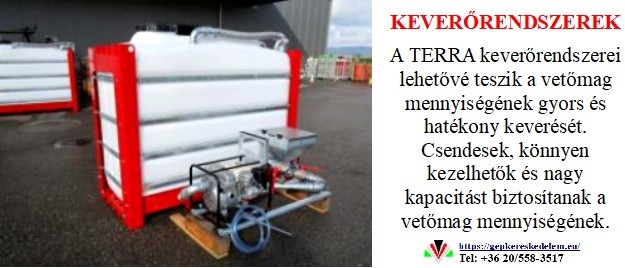

irányított HDD fúrógépét használta egy gázvezeték lefektetéséhez Sirnach városában. A HDD gépet ezért közvetlenül az útra telepítették, amelyet a fő gázvezeték nyitott árka eltorlaszolt. Az irányított előfúrás 49 m hosszú volt. 20 m után egy meglévő távközlési kábelt kellett keresztezni. A visszadörzsölés során egy 125 mm-es átmérőjű HDPE csövet húztak be. A TERRA-JET DJ 10 HDD fúróberendezés 2 m hosszú fúrórudakkal van felszerelve, amelyek minimálisan 25 m hajlítási sugarat tesznek lehetővé. Az 1800 Nm nyomaték és a 40 kN (4 tonna,) toló- és vissza dörzsölőerő akár 200 mm átmérőjű fúrólyukakat is lehetővé tesz. A HDD gépet nem lehetett a fúrólyuk felső végén elhelyezni. Ezért a fúrást a legalacsonyabb ponton kezdték. A fúrófej pontosan a célponton éri el a fogadóaknát. A keverő- és szivattyúállomást, a fúrófolyadék-tartályt és a szerszámokat a pótkocsira szerelik. Ez lehetővé teszi a bentonit egyszerű keverését a fúrófolyadékkal. A teljes 49 m hosszú fúrás, a csőhúzással együtt, fél napot vett igénybe.

TERRA-JET DJ 10 jellemző hibák:

A TERRA-JET DJ 10 irányított fúróberendezés a kompakt mérete és a robusztus felépítése ellenére is szembesülhet bizonyos hibákkal. Ezek a hibák jellemzően a hidraulikus rendszer, a fúrófolyadék, a fúrószár vagy a motor nem megfelelő karbantartásából vagy extrém terhelésből erednek.

Hidraulikus rendszerrel kapcsolatos hibák:

A gép a hidraulikus rendszerre épül, így a legtöbb teljesítménybeli probléma erre a területre vezethető vissza.

• Csökkentett toló- és húzóerő: Ha a gép ereje alábbhagy, a hidraulikus rendszerrel lehet gond. Ez lehet az alacsony hidraulikaolaj-szint, az elhasználódott vagy szennyezett olaj, vagy a hidraulikus tömlők és csatlakozások szivárgása miatt.
• Túlmelegedés: Hosszabb ideig tartó, nagy terhelésű munka, vagy elégtelen hűtés esetén a hidraulikus rendszer túlmelegedhet. Ennek jele lehet, ha az olaj hőmérséklete meghaladja a megengedett értéket, ami károsíthatja a tömítéseket és a szivattyút.

Fúrófolyadékkal kapcsolatos problémák:

A fúrófolyadék megfelelő mennyisége és minősége kulcsfontosságú a sikeres fúráshoz.

• Elégtelen fúrófolyadék-mennyiség: Ha a szivattyú nem szállít elegendő öblítőfolyadékot, a fúrófej és a fúróalagút között megnő a súrlódás, ami lassabb fúrást, megnövekedett kopást és a talajfal beomlását okozhatja.
• Fúrófej elakadása: A fúrófej elakadhat a talajban, ha a fúrófolyadék összetétele nem megfelelő, ami a fúrt talajszemcsék rossz eltávolításához vagy a fúrócsatorna beomlásához vezethet.

Mechanikai hibák és kopás:

A fúrás során a gép mechanikai alkatrészei is nagy terhelésnek vannak kitéve.

• Fúrószár-törés: A fúrórudak extrém terhelés vagy elhasználódás esetén eltörhetnek, különösen keményebb talajban vagy ha egy nagyobb akadályba ütköznek.
• Fúrófej sérülése: A fúrófej eldeformálódhat, vagy megsérülhet, ha sziklába vagy más kemény akadályba ütközik. Ez befolyásolhatja a fúrás irányát és sebességét is.
• Lánctalp és horgonyzórendszer: A gép lánctalpa és a rögzítéshez használt horgonyzórendszer is kophat vagy sérülhet, ha nem megfelelően használják.

A meghibásodások elkerülése érdekében elengedhetetlen a rendszeres karbantartás, a gyártó előírásainak betartása, valamint a gép üzemeltetése a terhelési határain belül. A TERRA-JET DJ 10 szervizbarát kialakítása segíti az alkatrészekhez való könnyű hozzáférést, de komolyabb problémák esetén érdemes szakembert hívni.
