Vízszintes fúrósin Hydra

Az olasz Hydra s.r.l. (székhelye Molinella és Argenta régiójában található) egy kifejezetten robusztus, professzionális mélyépítő és fúróberendezésekre szakosodott gyártó. Az általuk kínált vízszintes fúrósín (olaszul: slitta orizzontale, angolul: horizontal drilling slide) egy rendkívül sokoldalú és kemény munkára tervezett adaptercsalád.

Ezek a fúrósínek alapvetően kétféleképpen üzemeltethetők: vagy egy kotrógép (exkavátor) hidraulikájára köthetők rá szerelékként, vagy egy különálló, kerekes/lánctalpas hidraulikus tápegységről (Power Pack) kapják az olajnyomást.

Főbb alkalmazási területek

A Hydra s.r.l. vízszintes fúró síneit leggyakrabban az alábbi feladatokra használják:

Közműátvezetések: Utak, autópályák és vasúti töltések alatti átfúrások (csőáttolások).
Csatornázási munkák: Meglévő hálózatok bekötése nyílt árok ásása nélkül.
Horgonyzás és mikrocölöpözés: Vízszintes vagy enyhén dőlt furatok készítése támfalak, rézsűk utólagos megerősítéséhez, lehorgonyzásához (tie-back anchoring).

Konstrukciós jellemzők és moduláris felépítés

A Hydra sínek ereje a testre szabhatóságban rejlik. A gyártó az alapvázat a vevő igényei szerint szereli fel a szükséges kiegészítőkkel:

Robusztus vázszerkezet: Nagy torziós merevségű acélprofil, amely ellenáll a kemény, köves vagy kötött talajban ébredő csavaró és toló erőknek.
Variálható fúrófejek (Rotary heads): Különböző nyomatékú és fordulatszámú hidraulikus forgatófejekkel kérhetők, attól függően, hogy száraz fúrást, csigás fúrást vagy öblítéses technológiát alkalmaznak.
Befogó- és törősatuk (Simple or double clamp): Opcionálisan egyszeres vagy kettős hidraulikus satuval szerelhetők fel, amelyek megkönnyítik a fúrórudak vagy béléscsövek megfogását, toldását és széttekerését.
Öblítőrendszer (Water or mud pump): Beépített vagy csatlakoztatható víz- és iszap búvárszivattyúk a furat tisztításához és a fúrófej hűtéséhez.

Miért praktikus ez a megoldás?

A komplett önjáró HDD (irányított fúró) gépekkel szemben a Hydra fúrósín legnagyobb előnye a gazdaságosság és a helykihasználás. Ha a kivitelező már rendelkezik egy megfelelő súlycsoportú kotrógéppel, a fúrósin adapterként történő használatával egy teljes értékű, nagy erejű vízszintes fúróberendezést kap, anélkül, hogy egy újabb önjáró lánctalpas gépet kellene beruháznia és szállítania. Emellett a szűk városi munkaárkokban, indítógödrökben is sokkal könnyebben pozicionálható, mint a nagyméretű fúrójárművek.

Milyen átmérőjű csövek telepítésére alkalmas?

Az olasz Hydra s.r.l. vízszintes fúrósínjeivel (slitta orizzontale) telepíthető csövek átmérője tág határok között mozog, mivel a rendszer moduláris. Az elérhető maximális átmérőt alapvetően a fúrósín lökethossza, a hidraulikus munkahengerek tolóereje (ami 20 és 88 tonna között is mozoghat a kiviteltől függően), valamint a választott forgatófej nyomatéka határozza meg.

A gyakorlatban az alábbi csőátmérő-kategóriákkal lehet számolni a technológia függvényében:

1. Védőcsövek és haszoncsövek közvetlen sajtolása / behúzása (HDD-jellegű fúrás)

Ha a sínt irányított vagy egyenes vonalú vízszintes közműfúrásra használja (pl. út vagy vasút alatt PE védőcsövek behúzására):

Jellemző tartomány: Ø 40 mm – Ø 250 mm
Optimális méret: A leggyakoribb lakossági és gerinchálózati méretek (Ø 63 mm, Ø 90 mm, Ø 110 mm, Ø 160 mm) gond nélkül, nagy biztonsággal telepíthetők a közepes erejű fúrósínekkel is.
Maximális kapacitás: Nagyon erős hidraulikus munkahengerrel (visszahúzó erővel) és laza, agyagos talajviszonyok mellett a furat lépcsőzetes tágításával akár a Ø 315 mm vagy Ø 400 mm méretű PE védőcső is behúzható.

2. Csigás száraz fúrás (Auger boring)

Amikor a fúrás spirálcsigákkal történik, és a talajt a csiga szállítja ki a furatból (nem irányított, merev tengelyű fúrás):

Átmérő: Ø 100 mm – Ø 300 mm közötti acél- vagy beton védőcsövek telepítése az elterjedt. A Hydra s.r.l. forgatófejei (pl. a nagyobb T3000, T4000 vagy T5000-es típusok) hatalmas nyomatékkal rendelkeznek alacsony fordulatszámon, ami szükséges a nagy átmérőjű csigák megforgatásához.

3. Horgonyzás és mikrocölöpözés (Tie-back anchoring / Micro-piling)

Ha a vízszintes vagy enyhén döntött sínt nem közműépítésre, hanem építőmérnöki szerkezetek (pl. támfalak) megerősítésére használják acél béléscsövek leverésével/befúrásával:

Átmérő: Általában Ø 76 mm – Ø 250 mm közötti acélcsövek injektálására vagy cölöpalapozására alkalmas a rendszer.

Mitől függ, hogy az adott munkahelyen mekkora átmérőt tud kihúzni a gép?

A talajszerkezet: Kötött, homogén agyagos talajban sokkal nagyobb átmérőjű tágítófej és cső húzható be, mint száraz, omlós, kavicsos vagy sziklás környezetben.
A hordozó gép (exkavátor) teljesítménye: Ha a fúrosín egy kotrógép gémére van szerelve, a kotró hidraulikus rendszere (szállított olajmennyiség és nyomás) határozza meg a fúrófej tényleges erejét.
Öblítés: Megfelelő zagyszivattyú (víz/bentonit) használata drasztikusan csökkenti a cső és a furat fala közötti súrlódást, így nagyobb átmérők is elérhetők ugyanazzal a géppel.

z olasz Hydra s.r.l. a fúrósínekre szerelhető hidraulikus forgatófejek (testata di rotazione / rotary heads) terén rendkívül széles palettát kínál. A jól ismert, robusztus T3000, T4000 és T5000 szériák – amelyek már a komolyabb nyomatékot (kb. 3000–5000 Nm) igénylő csigás fúrásokhoz és mikrocölöpözésekhez használatosak – mellett a gyártó mind kisebb, mind jóval nagyobb teljesítményű modelleket is kínál.

A Hydra s.r.l. forgatófej-kínálatát az alábbi kategóriákra lehet osztani:

1. Kisebb és közepes kapacitású típusok (Kompakt fúrásokhoz)

Ezeket a fejeket könnyebb fúrósínekre, mini és midi kotrógépekre (kb. 1,5–6 tonna) szerelik. Ideálisak kisebb átmérőjű közműátvezetésekhez, talajmintavételhez vagy könnyű horgonyzási munkákhoz.

T1000 / T1000 MAX: A legkisebb széria, amely alacsonyabb olajszállítást igényel. Jellemzően 1000 Nm körüli maximális nyomatékkal rendelkezik, de cserébe magasabb fordulatszámra is képes, ami előnyös vékonyabb kőzetfúró fejeknél vagy gyémántmagos fúrásnál.
T2000: Átmenet a kompakt és a nehéz kategória között. Kiválóan alkalmas Ø 100–150 mm közötti száraz csigás fúrásokra rövidebb távokon.

2. Nagyobb és extra nehéz kapacitású típusok (Nagy átmérőkhöz és sziklához)

Ha a T5000-es fej nyomatéka már nem elegendő (például nagy átmérőjű, Ø 300–400+ mm-es acél védőcsövek betolásánál, kemény sziklában vagy mély mikrocölöpözésnél), a Hydra az alábbi ipari monstrumokat kínálja:

T6000 / T8000: Kimondottan nehéz mélyépítési feladatokra tervezett fejek. Akár 6000–8000 Nm nyomaték leadására is képesek, robusztus csapágyazással, amely elviseli a hatalmas tengelyirányú (előtolási és visszahúzó) terheléseket is.
T10000 / T12000 (és afölött): A gyártó egyedi vagy nehézgépes portfóliójába tartozó csúcsmodellek, amelyek már a 10 000–12 000 Nm feletti nyomatéktartományban dolgoznak. Ezeket többnyire nagyméretű (18–25+ tonnás) lánctalpas exkavátorokra szerelt egyedi fúrótornyokhoz vagy speciális cölöpöző berendezésekhez használják.

3. Speciális és többfunkciós kivitelek

A Hydra s.r.l. nemcsak a nyomaték nagysága, hanem a fúrási technológia szerint is variálja a típusjelzéseket. A fenti alapmodellek az alábbi speciális altípusokban is elérhetők:

„ID” jelzésű szériák (Idraulica Diretta): Közvetlen hidraulikus hajtású fejek, ahol a hidraulikus motor áttétel (fogaskerekes hajtómű) nélkül, közvetlenül forgatja a tengelyt. Előnyük az egyszerűbb felépítés és a magasabb fordulatszám.
Hajtóműves (Geared) változatok: Olyan mechanikus lassítóáttétellel szerelt fejek, amelyek a motor erejét brutális forgatónyomatékká alakítják át alacsony fordulatszám mellett (ez kell a csigás fúráshoz).
Üreges tengelyű (Thru-spindle / Swivel integrált) modellek: Olyan fejek, amelyeknél a tengely közepén gyárilag át lehet vezetni a nagynyomású vizet, bentonitot vagy cementhabarcsot (grout). Ezeket gyakran külön betűkkel jelölik a katalógusban a fúrási módnak megfelelően (pl. öblítéses vagy injektálós kivitel).

Összegezve: A rendszer teljesen skálázható. Ha a feladat megkívánja, a fúrósínre a T3000–T5000-es „arany középút” helyett akár a precíziós T1000-es, akár a brutális erejű T8000-es vagy T10000-es forgatófej is integrálható, amennyiben a hordozógép hidraulikus literteljesítménye és nyomása ezt ki tudja szolgálni.

Alapfelszereltsége és opciói:

A Hydra s.r.l. vízszintes fúrósínek (slitta orizzontale) konfigurációja mindig moduláris: a robusztus alapvázra a munka jellege (közműfúrás, csigás fúrás vagy horgonyzás) szerint válogathatók össze a tartozékok.

Az alábbiakban bemutatjuk a rendszerek tipikus alapfelszereltségét, valamint a gyári opcionális kiegészítőket, amelyekkel a sín egyedi igényekre szabható.

1. Alapfelszereltség (Standard konfiguráció)

Az alapcsomag tartalmazza mindazokat a szerkezeti elemeket, amelyek a sín fizikai működéséhez és egy meglévő hidraulikus rendszerre (pl. kotrógépre) való csatlakoztatásához elengedhetetlenek:

Nagy szilárdságú acélváz (Sín): Speciális profilokból hegesztett, csavarodásmentes fúróágy, integrált csúszóvezetékekkel a forgatófej számára.
Hidraulikus előtoló rendszer (Feed system): Beépített nagy lökethosszú hidraulikus munkahenger (vagy nehéz láncos meghajtás), amely a fúrófej előre- és visszamozgatását (toló- és visszahúzó erőt) biztosítja.
Alap hidraulikus elosztóblokk: Szeleptömb a hordozógép hidraulika-vezetékeinek fogadására, valamint a nyomás és az olajáramlás szabályozására.
Univerzális csatlakozókeret: Felfogató fül vagy adapterlemez, amellyel a sín a kotrógép gémére (gyors csatlakozójára), vagy egy fix indítókeretre rögzíthető.
Csúszó- és kopóbetétek: Cserélhető, alacsony súrlódású vezetőlécek, amelyek megvédik a fő vázszerkezetet a kopástól.

2. Opcionális kiegészítők (Rendelhető extrák)

Az opciók teszik lehetővé, hogy a fúrósínt egyszerű mechanikus adapterből egy teljesen önellátó, precíziós fúróberendezéssé alakítsuk.

Forgatófejek és csatlakozások (Rotary Heads)

Variálható nyomatékú hidraulikus forgatófejek: Kiválasztható a megfelelő motor (pl. T1000-től T5000-es szériáig), a furatátmérőhöz szükséges nyomaték (akár 1000–5000 Nm vagy több) és fordulatszám függvényében.
Üreges tengelyű forgatótönk (Swivel): Vizes/bentonitos öblítéses fúráshoz vagy cementinjektáláshoz szükséges csatlakozó, amely forgás közben is biztosítja a folyadék bejutását a fúrórúdba.

Megfogó- és saturendszerek (Clamps)

Egyszeres hidraulikus satu (Single clamp): A fúrórudak vagy béléscsövek fixen tartásához a toldás során.
Kettős hidraulikus satu és törőhenger (Double clamp & breaker): Nemcsak megfogja a rudakat, hanem a felső és alsó satu egymáshoz képesti elfordításával hidraulikusan megnyitja (meglazítja) a szorosra húzódott menetes csatlakozásokat, minimalizálva a kézi munkát.

Vezérlés és pozicionálás

Rádiós távvezérlés (Proporcionális joystickkal): Biztonságos távolságból, tűpontosan vezérelhető vele az előtolás sebessége és a forgásirány.
Kézi vezértömb karokkal: A sín oldalára szerelt hagyományos, hidraulikus vezérlőpult védőráccsal.
Hidraulikus pozicionáló csukló: Lehetővé teszi a sín dőlésszögének és irányának hidraulikus állítását anélkül, hogy a kotrógéppel külön kellene manőverezni.

Segédberendezések és szerszámok

Integrált öblítő- vagy zagyszivattyú: Víz- vagy bentonit-adagolásra alkalmas nagynyomású szivattyú a furat tisztításához.
Dízel hidraulikus tápegység (Power Pack): Ha a hordozógép (pl. kis kotró) nem rendelkezik elegendő hidraulikus kapacitással, egy önálló, lánctalpas vagy kerekes dízelmotoros egység biztosítja a sín működtetéséhez szükséges olajnyomást.
Fúróeszközök széles választéka: Különböző menetű és átmérőjű fúrórudak, spirálcsigák (auger), pilot fejek, tágítófejek (reamers) agyagos vagy köves talajra.

Kiknek ajánlott:

A Hydra s.r.l. vízszintes fúrósín kifejezetten egy gazdaságos, rugalmas és helytakarékos professzionális célszerszám. Nem egy hatalmas, önjáró fúrókamionról van szó, hanem egy meglévő hordozógépre (pl. kotróra) vagy indítógödörbe szánt adapterről.

A felépítése és a működési logikája alapján a berendezés az alábbi szakmai köröknek ajánlott a leginkább:

1. Közműépítő és mélyépítő vállalkozásoknak

Azoknak a cégeknek, amelyek napi szinten foglalkoznak víz-, gáz-, áram-, csatorna- vagy optikai hálózatok kiépítésével.

Amiért nekik készült: Ideális megoldás utak, járdák, vasúti sínek vagy parkosított területek alatti csőátvezetésekre (Ø 40 mm – Ø 250/300 mm-ig). Elkerülhető vele a drága és lassú úthelyreállítás, az aszfaltozás és a forgalomkorlátozás.

2. Azoknak, akik már rendelkeznek kotrógéppel (Exkavátor-tulajdonosok)

Ha egy vállalkozás gépparkjában már található megfelelő súlycsoportú (pl. 5–15 tonnás vagy nagyobb) lánctalpas vagy gumikerekes kotrógép.

Amiért nekik készült: Maximálisan kihasználja a meglévő erőforrásokat. Nem kell egy újabb komplett, önjáró lánctalpas fúrógépet vásárolni, karbantartani és tréleren szállítani. A Hydra sín adapterként történő megvásárlásával a meglévő kotrógép funkciója bővül ki egy nagy teljesítményű fúróberendezéssel, ami radikálisan csökkenti a beruházási költséget (ROI).

3. Városi, szűk környezetben dolgozó kivitelezőknek

Olyan helyszíneken, ahol a nagyméretű, önjáró HDD (irányított) fúróberendezések fizikai méretük miatt nem tudnak felvonulni, vagy nem képesek a felszínről elindítani a fúrást.

Amiért nekik készült: A fúrósín kompakt méretének köszönhetően közvetlenül leengedhető egy szűk indítógödörbe (munkaárokba), vagy a kotrógép gémével olyan nehezen hozzáférhető helyeken, rézsűk oldalában is pozicionálható, ahol semmilyen más fúrógép nem férne el.

4. Speciális alapozással és szerkezet-megerősítéssel foglalkozó cégeknek

Azoknak a mérnöki kivitelezőknek, akik támfalak, rézsűk, hidak vagy alagutak szerkezeti stabilitásáért felelnek.

Amiért nekik készült: Mivel a sín nemcsak vízszintesen, hanem tetszőleges szögben megdöntve is üzemeltethető, tökéletesen alkalmas mikrocölöpözési feladatokra, talajhorgonyok (tie-back) befúrására, illetve utólagos injektálási munkákhoz acél béléscsövek telepítésére.

5. Béregép-szolgáltatóknak és bérbeadóknak

Olyan gépkölcsönzőknek vagy alvállalkozóknak, akik rugalmasan, változó igényekre keresnek eszközöket.

Amiért nekik készült: A sín moduláris felépítése miatt a bérbeadó az adott bérleti projekthez igazíthatja a felszereltséget: ha kell, száraz csigás fúráshoz adja ki nagy nyomatékú fejjel, ha kell, irányított vizes öblítéses fúráshoz öblítőcsuklóval (swivel) és saturendszerrel.

Összegzés: Mikor a legjobb választás?

A Hydra fúrósín akkor a legoptimálisabb választás, ha Ön:

Szeretne belépni a roncsolásmentes (árokásás nélküli) csőfektetési piacra, de nem akar egy komplett önjáró fúrógépet megvenni.
Rendelkezik szabad hidraulikus kapacitással (kotrógéppel) a flottájában.
Gyakran dolgozik szűk, városi vagy nehezen megközelíthető terepen.
Olyan eszközt keres, ami a közműfúrástól a támfal-lehorgonyzásig szinte minden vízszintes fúrási technológiára (csigás, öblítéses, béléscsöves) átszerelhető.

Műszaki paraméterek és hordozógép igénye:

Az olasz Hydra s.r.l. vízszintes fúrósínek (slitta orizzontale) műszaki paraméterei és a hordozógéppel szemben támasztott követelmények szorosan összefüggenek. Mivel a sín a kotrógép (vagy külső tápegység) hidraulika-rendszeréből nyeri az energiát, a megfelelő működéshez elengedhetetlen a hordozógép üzemi nyomásának és olajszállításának összehangolása a fúróegységgel.

Az alábbiakban összefoglaltuk a jellemző műszaki adatokat és a hordozógépekkel kapcsolatos elvárásokat.

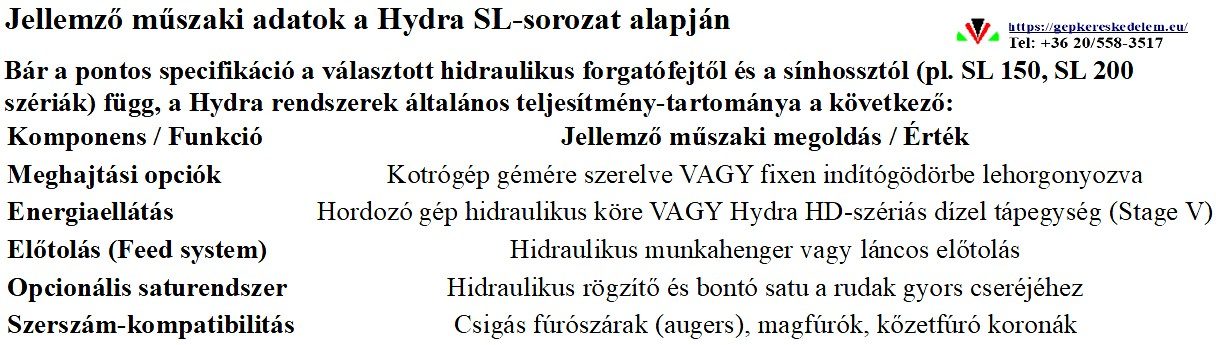

1. Jellemző műszaki paraméterek (Gyári alapértékek)

A Hydra s.r.l. többféle méretben és lökethosszban gyárt fúrósíneket (pl. a népszerű SL sorozat). A pontos teljesítményt a sínvázra szerelt hidraulikus forgatófej (Rotary Head) típusa határozza meg, amelyet a tervezett csőátmérőhöz és talajviszonyokhoz kell megválasztani.

Előtoló és visszahúzó erő: Kiviteltől függően 20 kN és 150 kN között (kb. 2–15 tonna közötti toló- és húzóerő). A speciális, nehéz csősajtoló síneknél ez az érték a 200–800 kN (20–80 tonna) tartományt is elérheti.
Forgatónyomaték (Rotary torque): Választható forgatófejekkel 1000 Nm és 5000 Nm (vagy afölött), ami biztosítja az erőt a nagy átmérőjű csigák megforgatásához vagy a kemény kőzetfúráshoz.
Fordulatszám: Általában 0 és 120 fordulat/perc (RPM) között fokozatmentesen szabályozható (csigás fúráshoz alacsonyabb fordulat és nagy nyomaték, öblítéses vagy gyémántmagos fúráshoz magasabb fordulat szükséges).
Hasznos lökethossz (Stroke): Standard kivitelben 1500 mm, 2000 mm vagy 3000 mm, a használni kívánt fúrórudak vagy spirálcsigák hosszához igazítva.

2. Hordozógép igénye (Kotrógép követelmények)

Ha a fúrósínt exkavátor (kotrógép) gémére szerelik fel szerelékként, a hordozónak az alábbi kritériumoknak kell megfelelnie:

A) Súlycsoport és stabilitás

Mini és midi kotrók (3,5 – 8 tonna): A kisebb, rövidebb lökethosszú Hydra sínekhez (pl. lakossági közműbekötésekhez, Ø 110 mm-ig).
Közepes és nehéz kotrók (10 – 22 tonna): A hosszabb (2-3 méteres), saturendszerrel és nagy nyomatékú forgatófejjel felszerelt sínekhez. A gép önsúlyára azért van szükség, hogy a fúrás közben ébredő hatalmas reakcióerőket (amikor a sín előre tolja a rudat a kemény talajba) a kotrógép stabilan meg tudja tartani a gémével, és ne emelje meg a saját felépítményét.

B) Hidraulikus követelmények (A legfontosabb tényező)

A kotrógépnek rendelkeznie kell kétirányú kiegészítő hidraulikakörrel (X1 / kalapácskör / ollókör), amely a következő paramétereket biztosítja:

Üzemi nyomás: Általában 180 bar – 250 bar közötti folyamatos nyomás szükséges.
Olajáramlás (Szállított mennyiség): A forgatófej méretétől függően 60 litertől egészen 150 liter/percig (L/min). Ha a kotrógép nem tud elegendő olajat szállítani, a fúrófej fordulatszáma vagy nyomatéka drasztikusan visszaesik.

? Megjegyzés a hidraulikához: Ha a fúrósín hidraulikus törő- és megfogó satukkal (double clamp) is fel van szerelve, a kotrógépen ideális esetben egy második, kisebb kapacitású hidraulikus körre (pl. rotáció- vagy rézsűkör) is szükség van a satuk külön vezérléséhez.

3. Mi a teendő, ha a kotrógép hidraulikája nem elegendő?

Amennyiben a hordozógép (pl. egy kisebb árokásó) mechanikailag meg tudná tartani a sínt, de a hidraulika-szivattyúja túl kicsi a fúrófej kiszolgálásához, a Hydra s.r.l. az alábbi megoldást kínálja:

Önálló dízel hidraulikus tápegység (Power Pack): Egy különálló, földön elhelyezhető vagy kerekeken guruló egység, amely saját Stage V-ös dízelmotorral és nagy teljesítményű szivattyúval állítja elő a szükséges olajnyomást és literteljesítményt. Ebben az esetben a kotrógép csak a fúrósín fizikai tartására és pozicionálására szolgál, a fúrási energiát a tápegység biztosítja.

Hogyan működik:

A Hydra s.r.l. vízszintes fúrósín működése a hidraulikus erőátvitel és a moduláris fúrástechnológia tökéletes kombinációján alapul. A folyamat lényege, hogy a hordozógép (leggyakrabban egy kotrógép) gémére szerelt vagy az indítógödörben rögzített fúrósín a talaj szintjével párhuzamosan (vagy enyhe dőlésszögben) fúr le egy egyenes csatornát, amelybe aztán behúzza vagy betolja a védőcsövet.

A működést technológia szerint három fő szakaszra és módszerre lehet bontani.

1. A pozicionálás és az indítás

A fúrás megkezdése előtt a fúrósínt pontosan a tervezett nyomvonal irányába kell állítani.

Rögzítés: Ha a sín a kotrógép gémén van, a gépkezelő a talajra ereszti a sínt, és a kotró súlyával stabilan lenyomja. Ha indítógödörben dolgoznak, a sínt mechanikusan (kihorgonyzó cövekekkel vagy a gödör falának feszítve) rögzítik.
Szöghajlás beállítása: A hidraulikus pozicionáló csuklóval vagy a kotrógép gémével beállítják a pontos belépési szöget (vízszintes közműfúrásnál ez általában 0° vagy néhány fokos dőlés).

2. A fúrási fázis (Vezérfúrás / Pilot hole)

A fúrás során két egyidejű mozgás történik: a forgatás és az előtolás.

A hidraulikus forgatófej (Rotary Head) nagy nyomatékkal elkezdi forgatni a sínbe fogott első fúrórudat vagy spirálcsigát.
Az előtoló munkahenger (vagy nehéz lánchajtás) hatalmas tolóerővel elkezdi előre, a talajba nyomni a forgó fúrófejet a sínpályán.
Öblítés (opcionális, de ajánlott): Az üreges fúrórudakon keresztül egy nagynyomású szivattyú vizet vagy bentonitos fúróiszapot présel a fúrófejhez. Ez fellazítja a talajt, keni a furat falát, és megakadályozza a furat omlását.
Toldás: Amikor a forgatófej elérte a sín végére (teljes lökethossz), a forgatást leállítják. Ha van a gépen hidraulikus satu (clamp), az fixen megfogja a talajban lévő rudat. A forgatófejet lecsavarják a rúdról, visszajáratják a sín elejére, behelyeznek egy újabb fúrórudat, összetekeri a gép, és a folyamat folytatódik (rúdról rúdra).

3. A csőtelepítés módszerei (Hogyan kerül be a cső?)

Attól függően, hogy milyen szerszámokat szereltek a Hydra sínre, a cső beépítése háromféleképpen történhet:

A) Visszahúzásos módszer (Irányított / HDD fúrás jellegű)

A fúrórudak elérik a túlsó oldali célgödröt.
A célgödörben a fúrófejet leszerelik, és a helyére egy tágítófejet (reamer), valamint egy forgó csőkapcsolót (vonófejet) szerelnek, amire rácsatlakoztatják a behúzandó PE (műanyag) védőcsövet.
A Hydra sín ezután fordított üzemmódba kapcsol: nem tolja, hanem a munkahengerrel magabiztosan visszafelé húzza a rudakat. A tágítófej tágítja a furatot, a mögé kötött cső pedig simán beül a helyére. A satuk segítségével a rudakat menet közben egyesével leszerelik.

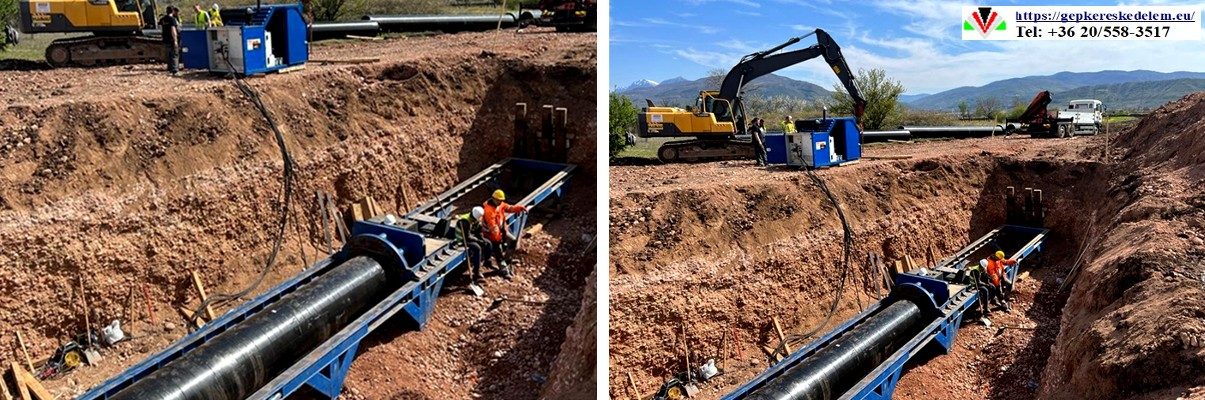

B) Csigás szárazfúrás (Acél védőcső betolása)

Ebben az esetben nem vékony fúrórudakat, hanem robusztus spirálcsigákat használnak, amelyek egy acél védőcső belsejében futnak.
A gép egyszerre forgatja a belső csigát és tolja előre az acélcsövet.
A csiga a meglazított földet hátrafelé, az indítógödörbe szállítja ki, miközben az acélcső azonnal megtámasztja a furat falát (nincs omlásveszély). Amikor a cső átér a túloldalra, a belső csigasor egyszerűen kihúzható, és a tiszta acélcső a földben marad.

C) Mikrocölöpözés / Béléscsöves fúrás (Alapozási munkák)

A sínnel egy vastag falú acélcsövet fúrnak le a földbe (akár függőlegesen vagy ferdén is).
A cső belsejét fúrás közben vagy után kitisztítják, majd nagy szilárdságú cementhabarcsot (grout) injektálnak a csőbe, miközben a béléscsövet vagy bent hagyják a talajban megerősítésként, vagy lassan visszahúzzák. Ezzel egy masszív beton tuskó/cölöp jön létre a föld alatt.

A működtetés vezérlése

A gép kezelője a folyamatot egy kézi hidraulikus vezértömbről vagy a modernebb verzióknál egy rádiós távvezérlő pultról (joystickokkal) irányítja. Biztonságos távolságból látja a fúrás menetét, finoman tudja adagolni az előtolási sebességet a talaj keménységétől függően, és azonnal reagálni tud, ha a fúrófej akadályba (pl. nagyobb kőbe vagy régi betonba) ütközik.

Mire kell figyelni a használata során:

A Hydra s.r.l. vízszintes fúrósín üzemeltetése során a rendkívüli hidraulikus erők, a zárt térben (indítógödörben) végzett munka és a talaj alatti láthatatlan akadályok miatt számos biztonsági és technológiai szabályt szigorúan be kell tartani.

A biztonságos és hatékony munkavégzés érdekében az alábbi kulcsfontosságú pontokra kell kiemelten figyelni:

1. Munkavédelmi és biztonsági előírások (A legfontosabb)

Közműegyeztetés és nyomvonal-ellenőrzés: A fúrás megkezdése előtt kötelező a területen található meglévő közművek (gáz, elektromos áram, víz, távközlés) pontos feltérképezése és digitális vagy kézi feltárása (kutatógödrökkel). Egy nagyfeszültségű kábel vagy gázcső eltalálása életveszélyes és súlyos anyagi kárral jár.
Forgó alkatrészek veszélyzónája: A fúrórudak és csigák szabadon forognak a sín és a talaj között. Szigorúan tilos a forgó rudak közelében tartózkodni, azokat kézzel megfogni vagy igazítani! Laza ruházat, sál vagy kesztyű pillanatok alatt rátekeredhet a rúdra.
Indítógödör (munkaárok) biztosítása: Ha a sínt gödörből üzemeltetik, a falakat omlás ellen meg kell támasztani (dúcolás), különösen laza, homokos talajon vagy nagy esőzések után.
Biztonsági távolság a hordozógéptől: Ha a sín kotrógép gémére van szerelve, a sín környezetében dolgozóknak folyamatos rádiós vagy vizuális kapcsolatban kell lenniük a gépkezelővel. A kotró hirtelen mozdulata súlyos sérülést okozhat.

2. Technológiai és gépkezelési szabályok

Az előtolási sebesség és a forgatónyomaték egyensúlya: Nem szabad a hidraulikus munkahengert maximális sebességgel előre nyomni, ha a forgatófej fordulatszáma lecsökken. Ha a talaj kemény (pl. agyag vagy kő), a túl nagy tolóerő meggörbítheti a fúrórudakat, túlterhelheti a forgatófejet, vagy eltörheti a fúrófejet. A kezelőnek a hidraulika nyomásmérő óráit figyelve kell adagolnia az erőt.
Menetes csatlakozások védelme: A fúrórudak meneteit minden egyes toldás előtt meg kell tisztítani a homoktól, sártól, és speciális menetzsírral (réz- vagy grafitbázisú pasztával) kell bekenni. Szárazon vagy szennyezetten összetekerve a menetek végzetesen berágódhatnak, és a hidraulikus satu (clamp) sem fogja tudni őket szétnyitni.
A sín stabilitásának megőrzése: Fúrás közben a sínnek nem szabad elmozdulnia, felemelkednie vagy elcsavarodnia. Ha a kotrógép gémje nem tartja elég stabilan, vagy az indítóárokban a kitámasztás meggyengül, a furat iránya el fog térni a tervezettől (nem lesz egyenes a közműalagút).

3. Karbantartás és üzemeltetés

A hordozógép hidraulika-olajának tisztasága: Mivel a Hydra sín a kotrógép hidraulikus rendszerére csatlakozik, a hordozó olajának tisztasága kritikus. A gyors csatlakozók összedugása előtt azokat mindig fém- vagy szöszmentes ronggyal tisztára kell törölni. A rendszerbe jutó porszemcsék tönkretehetik a szeleptömböt és a hidraulikus forgatómotort.
Vezetősínek és kopóbetétek kenése: A forgatófej kocsija folyamatosan csúszik a sínvázon. Ezt a felületet naponta tisztítani és zsírozni kell. Ha a kopóbetétek elhasználódnak, a fém a fémen fog súrlódni, ami a méregdrága sínváz visszafordíthatatlan kopásához vezet.
Öblítőrendszer átmosása: Ha bentonitos fúróiszapot vagy vizet használnak a fúráshoz, a munka befejeztével a forgatófej üreges tengelyét (swivel) és a csővezetékeket tiszta vízzel teljesen át kell mosni. A beszáradt bentonit vagy homok tönkreteszi a belső tömítéseket (szimeringeket), és a következő indításnál a víz beömölhet a hidraulikus motorba.

Gyors csekklista minden fúrás megkezdése előtt:

Meg van a jogerős közműnyilatkozat és ki vannak jelölve a meglévő vezetékek?
Tiszta és zsírozott a fúrórudak menete?
A hordozógép hidraulika-csatlakozói szivárgásmentesek és tiszták?
Működik a rádiós távvezérlő vészleállító (E-stop) gombja?
Biztosítva van a fúrási nyomvonal túloldala (célgödör), nem tartózkodik ott senki?

Piaci helyzete:

A Hydra s.r.l. vízszintes fúrósínjei egy nagyon határozott és stabil piaci rést (niche piacot) fednek le a mélyépítési és közműfektetési szektorban. Nem a globális óriásvállalatok tömegtermékeivel versenyeznek, hanem a robusztus kivitelezésű, rugalmasan adaptálható célszerszámok kategóriájában töltenek be vezető szerepet, különösen Európában.

A berendezés piaci helyzetét, versenyelőnyét és megítélését az alábbi tényezők határozzák meg:

1. Pozicionálás a versenytársakkal szemben

A mélyépítési piacon a Hydra s.r.l. az „univerzális adapter” koncepciójával hódít.

A prémium HDD-monstrumokkal szemben (Ditch Witch, Vermeer): Egy önjáró, zárt kabinos fúróberendezés beruházási költsége hatalmas, és a szállítása is külön trélert igényel. A Hydra sín ezzel szemben töredékáron érhető el, és mivel a meglévő exkavátor hidraulikáját és gémét használja hordozóként, a kisebb és közepes vállalkozások számára sokkal gyorsabb megtérülést (ROI) biztosít.
Az olcsó, távol-keleti importtal szemben: Az európai (olasz) gyártás garancia a strukturális stabilitásra. A fúrástechnológiában fellépő hatalmas csavaró- és tolóerők a gyengébb minőségű acélvázakat gyorsan deformálják. A Hydra s.r.l. gépei a tartósságukról és a megbízható európai hidraulikus komponensekről (szelepek, motorok) ismertek a piacon.

2. Piaci hajtóerők (Miért van rájuk növekvő kereslet?)

Az árokásás nélküli (roncsolásmentes) technológiák piaca folyamatosan bővül, ami közvetlenül pozitív hatással van a Hydra rendszerek értékesítésére:

Szigorodó városi szabályozások: A lakott területeken a hatóságok egyre ritkábban engedélyezik a nyílt árokásást a közműfektetéshez, mivel az megbontja az aszfaltot, akadályozza a forgalmat és zajos. A fúrósínes út alatti átfúrások a legelfogadottabb alternatívák.
Az optikai és 5G hálózatok kiépítése: A kisméretű (Ø 40–110 mm) védőcsövek gyors és nagy tömegű lefektetéséhez ezek a sínek (akár mini kotróra szerelve) a leghatékonyabbak városi környezetben.
Klíma- és környezetvédelmi szempontok: A zöldterületek, parkok vagy védett fák gyökérzetének megóvása érdekében a beruházók elvárják a fúrási technológiák alkalmazását.

3. Értékesítési és támogatási háttér

Erős európai jelenlét: Olasz gyártóként a Hydra s.r.l. közvetlen vagy regionális márkakereskedői hálózaton keresztül szolgálja ki az EU-s piacokat. Ez a földrajzi közelség biztosítja, hogy az alkatrész-utánpótlás (kopóbetétek, hidraulika-tömítések, forgatófej-alkatrészek) és a műszaki support lényegesen gyorsabb, mint az amerikai vagy ázsiai gyártók esetében.
Bérleti piac (Rental): A gépkölcsönzők és a speciális alvállalkozók körében rendkívül népszerű termék. Mivel moduláris, a bérbeadó cég könnyen az ügyfél igényeihez (csigás fúrás, öblítéses fúrás vagy horgonyzás) igazíthatja az adapter konfigurációját, így a gép kihasználtsága magas.

Összességében: A Hydra s.r.l. fúrósín a piacon egy biztonságos, racionális és professzionális befektetésnek számít. Azok a mélyépítő cégek választják, akik szeretnének rugalmasan, felesleges logisztikai és milliós extra gépberuházási költségek nélkül reagálni a modern, roncsolásmentes közműépítési tendenciákra.

Milyen tartalék alkatrészeket ajánlott a gép közelében tartani a folyamatos munkavégzés érdekében:

A folyamatos munkavégzés (állásidő minimalizálása) érdekében kritikus, hogy a fúrás helyszínén – a szervizautóban vagy a felvonulási konténerben – azonnal elérhetőek legyenek a leggyakrabban kopó, illetve a sérülésnek kitett alkatrészek. Mivel a vízszintes fúrás során a gép homokkal, sárral, bentonittal és hatalmas hidraulikus nyomással érintkezik, a kopás elkerülhetetlen.

A Hydra fúrósínekhez az alábbi tartalék alkatrész- és szerelvénycsomagot ajánlott a gép közelében tartani, három fő kategóriára bontva:

1. Hidraulikus alkatrészek és tömítések

A rendszer lelke a hidraulika. Egyetlen eldurrant tömlő vagy sérült csatlakozó napokra leállíthatja a munkát, ha nincs kéznél csere.

Különböző hosszúságú és méretű nagynyomású hidraulika-tömlők: Különösen a sín mentén mozgó, a forgatófejet tápláló flexibilis tömlők vannak kitéve dörzsölődésnek és törésnek. Érdemes a leggyakoribb méretekből (előtolás és forgatás körei) préselt, készre szerelt darabokat tartani.
Hidraulikus gyors csatlakozók (apa/anya): A hordozógép és a sín összekapcsolásánál a menetek vagy a golyós reteszelések a homok miatt megsérülhetnek.
O-gyűrűk és tömítéskészlet (Seal kits): A hidraulikus elosztótömbökhöz, a forgatófej csatlakozásaihoz és a satusor munkahengereihez való mérvspecifikus gumitömítések.
Forgatófej öblítőcsukló (Swivel) tömítések: Ha vizes vagy bentonitos öblítéssel dolgozik, a belső nagy nyomású tömítések a homokos zagy miatt gyorsan kopnak. Ebből mindig kell lennie tartaléknak a helyszínen!

2. Mechanikus kopóalkatrészek és rögzítők

A fúróágy és a satusor közvetlen fizikai igénybevételnek van kitéve.

A satusor (Clamp) edzett megfogó pofái (Inserts/Jaws): A hidraulikus satuk a fúrórudak recézett vagy menetes végét szorítják meg. Ha a pofák fogsora lekopik, a satu megcsúszik a rúdon, és nem lehet a meneteket oldani.
Cserélhető vezetőlécek / Kopóbetétek (Slide pads): Azok a műanyag vagy bronz csúszóelemek, amelyeken a forgatófej kocsija mozog a sínvázon. Ha elkopnak, a fém a fémen fut, ami tönkreteszi a méregdrága acélsínt.
Nagy szilárdságú csavarok, anyák és sasszegek: A sín és a forgatófej rögzítéseinél a folyamatos vibráció miatt fellazuló vagy sérülő kötőelemek pótlására.

3. Fúróeszközök és fogyóeszközök

A talajjal közvetlenül érintkező szerszámok alkatrészei.

Tartalék keményfém fúrófogak és kések (Teeth/Cutters): A pilot (vezér) fúrófejek és a tágítófejek (reamers) végén található cserélhető volfrám-karbid betétes fogak. Ha a gép kőzetet vagy kemény kavicsot ér, ezek letörhetnek vagy elkophatnak.
Menetvédő kupakok (Thread protectors): A fúrórudak és csigák férfi/női menetes végeire való műanyag vagy fém védők, amelyeket a rudak szállítása és tárolása során kell használni, hogy ne verődjenek le a precíziós menetek.
Speciális menetzsír (Réz- vagy grafitpaszta): Bár ez kenőanyag, hiánya azonnali menetsérülést (berágódást) okoz. Mindig legyen a gép mellett egy bontatlan dobozzal.

Praktikus „Elsősegély” doboz a szervizautóba:

A fentieken túl érdemes egy dedikált ládát összeállítani a fúrósín mellé, ami a következőket tartalmazza:

Egy kanna prémium minőségű hidraulika-olaj (az eldurrant tömlők utáni utántöltéshez).
Féktisztító spray és szöszmentes rongyok a hidraulikus csatlakozók és a rudak meneteinek tisztításához.
Menetfésű és finom reszelő a fúrórudak meneteinek esetleges apróbb leverődéseinek helyszíni javításához.
Megfelelő méretű nehéz körmös kulcsok vagy speciális bontókarok arra az esetre, ha a hidraulikus satu valamilyen hiba miatt nem nyitná ki a rudak menetes kapcsolatát.

Érdekli a kotrógépre szerelhető fúrógém aHYDRA Vízszintes fúrósin?

Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani az Ön munkáihoz legjobban illő modellt és konfigurációt.

Sámuel Kovács József

e-mail: samuel@gepkereskedelem.eu
