A MIA 2 OP és 3 OP válogatószalagok az élelmiszeripari feldolgozósorok (különösen a zöldség-gyümölcs feldolgozás) kritikus elemei. Ezek a berendezések teszik lehetővé az alapanyag kézi válogatását és minőségi ellenőrzését a darálás, mosás vagy csomagolás előtt.
A típusjelzésben az „OP” kifejezés a kezelőszemélyzet számára kialakított munkahelyek (operátorok) számára utal.
Főbb különbségek: 2 OP vs. 3 OP
Jellemző
MIA 2 OP
MIA 3 OP
Kezelőhelyek száma
2 fő (egymással szemben vagy egy oldalon)
3-4 fő (kiosztástól függően)
Szalaghossz
Jellemzően 2000–3000 mm
Jellemzően 3500–4500 mm
Áteresztőképesség
Kisebb és közepes üzemeknek
Nagyobb volumenű, folyamatos gyártósorokhoz
Műszaki felépítés és jellemzők
1. Anyaghasználat és Higiénia
Vázszerkezet: Teljes egészében rozsdamentes acélból (AISI 304/316) készül, ami alapkövetelmény a savas közegű (pl. gyümölcs) vagy nedves környezetben.
Szalag anyaga: Élelmiszeripari minőségű PVC vagy PU (poliuretán) heveder, amely sima felületű, könnyen tisztítható és ellenáll a növényi savaknak.
2. Funkcionális kialakítás
Sebességszabályozás: Alapfelszereltség a frekvenciaváltó (inverter), amellyel a szalag sebessége finomhangolható a válogatandó áru minőségéhez és az operátorok tempójához.
Világítás: Gyakran építenek a szalag fölé árnyékmentes LED-megvilágítást, hogy a hibás (foltos, ütődött) darabok könnyen észrevehetők legyenek.
Hulladékcsatornák: A szalag mellett oldalsó kivezető csúszdák találhatók, ahová az operátorok a selejtet dobhatják, így az elkülönítve távozik a rendszerből.
3. Ergonómia
Állítható magasság: A lábak állíthatók, hogy a különböző magasságú operátorok kényelmesen, görnyedés nélkül dolgozhassanak.
Vészleállító: Minden operátori hely közelében elérhető biztonsági gomb a balesetmentes munkavégzéshez.
Hogyan működik a folyamatban?
Behordás: Az alapanyag (pl. alma, dió, bogyós gyümölcsök) egy felhordó szalagról vagy garatból érkezik a válogatószalag elejére.
Válogatás: A szalag lassan mozog, az operátorok pedig kézzel kiveszik az idegen anyagokat (levelek, ágak) és a romlott szemeket.
Továbbítás: A tiszta áru a szalag végén közvetlenül a következő egységbe (pl. a MIA darálóba vagy mosóba) kerül.
Mikor melyiket érdemes választani?
MIA 2 OP: Akkor javasolt, ha az alapanyag viszonylag tiszta, és csak „ellenőrző” jellegű válogatásra van szükség, vagy ha a hely szűkös az üzemben.
MIA 3 OP: Ha az alapanyag szennyezettebb (pl. földes áru, sok levélmaradvány), vagy ha a szalag sebességét nagyra kell állítani a nagy mennyiség miatt, így több kézre van szükség a precíz munkához.
Gluténmentes vagy bio üzemekben különösen fontos a szalag rendszeres fertőtlenítése, amit a MIA gépek nyitott vázszerkezete nagyban megkönnyít (nincsenek rejtett zugok, ahol megállhat a víz vagy a szennyeződés).
Dió, mogyoró és mandula feldolgozásánál a MIA 2 OP / 3 OP válogatószalagok szerepe kritikus, mivel a gépi törés után maradó héjdarabokat, belső válaszfalakat és a sérült magvakat jelenleg még a legmodernebb üzemekben is gyakran kézi válogatással lehet a legpontosabban eltávolítani.
Hogyan alkalmazható ez a rendszer kifejezetten csonthéjasokhoz:
1. Speciális kialakítás csonthéjasokhoz
A magvak apró mérete és a porolódás miatt a MIA szalagokat ilyenkor az alábbiakkal szerelik fel:
Csúszásmentes peremek: Megakadályozzák, hogy a kerek mogyoró vagy a gurulós dió leguruljon a szalag szélén.
Többcsatornás elrendezés: A szalag felosztható sávokra (pl. középen fut a tiszta áru, a széleken pedig a héjtörmeléknek kialakított vályúk).
Porelszívó csatlakozás: A diótörés után sok finom por és héjmaradvány marad az árun. A válogatószalag elejére vagy végére illesztett elszívó segít tisztán tartani az operátorok munkaterületét.
2. Munkaszervezés (2 OP vs. 3 OP)
Csonthéjasoknál a válogatás sebessége az alapanyag tisztaságától függ:
MIA 2 OP (2 munkahely): Ideális utóválogatáshoz. Ha a gépi szélválogató és fajsúly-osztályozó már elvégezte a munka 95%-át, két ember kényelmesen ki tudja szedni a maradék hibás szemet vagy héjat.
MIA 3 OP (3-4 munkahely): Akkor szükséges, ha közvetlenül a törőgép után érkezik az áru. Itt több a törmelék, így több kézre van szükség, hogy a szalag sebességét ne kelljen túl lassúra állítani.
3. Hatékonysági mutatók (Dió/Mogyoró/Mandula)
Termény
Kihívás
Miért jó a MIA szalag?
Dió
Belső válaszfalak (fás részek) eltávolítása.
A LED világítás kiemeli a sötétebb héjdarabokat a világos bél közül.
Mogyoró
Gurulás, apró méret.
A fokozatmentes sebességállítás (inverter) megelőzi a torlódást.
Mandula
Sérült, rágott szemek felismerése.
Az ergonómikus magasság csökkenti a szem fáradását hosszú műszak alatt.
Javasolt kiegészítők a szalaghoz
Ha diót vagy mandulát dolgoz fel, érdemes megfontolni az alábbiakat:
Mágneses leválasztó a szalag végén: Ha a törőgépből esetleg fémkopadék kerülne az áru közé.
Mérlegelő egység: A szalag végére illesztett digitális mérleg, amely segít a válogatott áru azonnali zsákolásában.

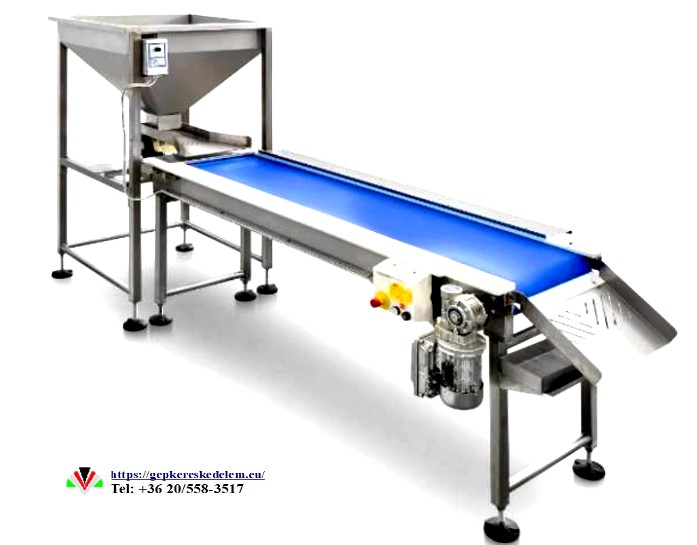

Adagoló garat (Bunker): Hogy ne vödörrel kelljen a szalagra önteni az árut, hanem egyenletes, vékony rétegben érkezzen a válogatók elé.
Gluténmentes üzem szempont:
Mivel a diófélék allergének, ha az üzemben többféle magot is feldolgoznak, a MIA szalagok rozsdamentes felülete és a könnyen levehető heveder lehetővé teszi a tökéletes allergénmentes tisztítást a váltások között.
A válogató asztal pontos befoglaló méretei:
A MIA 2 OP és 3 OP válogatóasztalok (vagy válogatószalagok) pontos befoglaló méretei az operátori munkahelyek számához igazodnak. Fontos megkülönböztetni a szalag hasznos szélességét a teljes gép külső (befoglaló) szélességétől, amely már tartalmazza a vázat és a hulladékcsatornákat is.
A technikai specifikációk szerinti méretek:
1. MIA 2 OP (2 operátoros kivitel)
Ezt a modellt jellemzően egymással szemben helyet foglaló két dolgozóra tervezik.
Teljes hosszúság: 2500 – 3000 mm (konfigurációtól függően).
Befoglaló szélesség: 850 – 1000 mm (ebben benne vannak az oldalsó tálcák/csatornák).
Szalagszélesség (hasznos): 400 mm, 500 mm vagy 600 mm (választható).
Magasság: 850 – 950 mm (állítható lábakkal az ergonómia miatt).
2. MIA 3 OP (3-4 operátoros kivitel)
Hosszabbított váz, amely lehetővé teszi, hogy 3-4 fő dolgozzon az asztal mellett (pl. ketten az egyik, egy vagy kettő a másik oldalon).
Teljes hosszúság: 4000 – 4500 mm.
Befoglaló szélesség: 850 – 1000 mm.
Szalagszélesség (hasznos): 500 mm vagy 600 mm (a nagyobb volumen miatt itt a szélesebb szalag a jellemző).
Magasság: 850 – 950 mm (szintén állítható).
Részletes szerkezeti méretek (Keresztmetszet)
Ha a beépítést tervezi, az alábbi részleteket érdemes figyelembe venni:
Vázszerkezet: 40×40 mm-es vagy60×60 mm-es rozsdamentes zártszelvény.
Hulladékgyűjtő csatornák: A szalag két oldalán futó vályúk általában 150 – 200 mm szélesek. Ezek határozzák meg, hogy a hasznos szalagszélességhez képest mennyivel lesz szélesebb a gép.
Beömlési magasság: Ha felhordó szalagról érkezik a dió/mogyoró, a garat magassága általában 1100 – 1200 mm környékén van.
Helyszükséglet az üzemben (Telepítési méret)
A gép befoglaló méretein túl a szabad munkaterülettel is számolni kell:
Hosszában: Hagyjon legalább 1 méterésˊbirtokolnihelyet a szalag végén a gyűjtőládáknak vagy a következő gépnek.
Szélességben: Az operátoroknak oldalanként minimum 80 cm szabad hely kell a kényelmes álláshoz/üléshez és a selejtes ládák mozgatásához.
Példa: Egy 1000 mm széles géphez összesen legalább2600 mm széles üzemi folyosó javasolt.
Szeretné, hogy ellenőrizzem, befér-e a gép egy konkrét helyiségbe, vagy esetleg a súlyadatokra is szüksége van a padozat teherbírása miatt?
A folyamatos munkavégzés biztosításához milyen alkatrészeket ajánlott tatatani a gép közelében:
A folyamatos, többműszakos munkavégzésnél – különösen dió, mogyoró vagy mandula válogatása közben – a legkisebb hiba is megállíthatja a teljes feldolgozó sort. A MIA 2 OP / 3 OP válogatóasztalokhoz az alábbi „gyorssegély” készletet érdemes a gép közvetlen közelében tartani:
1. Meghajtó és görgő alkatrészek (Ami tényleg benne van)
Tartalék rögzítő ékek és tengelykapcsolók: A hajtóműves motor és a meghajtó dob (henger) közötti kapcsolatot biztosítják. Ha a szalag hirtelen megszorul (pl. beszorul egy nagyobb fás rész), ezek védik meg a motort a leégéstől.
Szalagvezető görgők (Centírozó görgők): A szalag alátámasztását végzik. Ha egy görgő csapágya a portól beáll, a szalag félrehordhat vagy koptatni kezdi a vázat. 1-2 darab tartalék görgő sokat ér.
Meghajtó dob gumírozása (vagy tartalék dob): A szalagot mozgató henger felülete idővel felrakódhat porral vagy elkophat, ami miatt a szalag megcsúszhat a dobon (nem ékszíj csúszás, hanem heveder csúszás).
2. Speciális válogató tartozékok
Oldalsó terelő gumiszegélyek (Lefogó lécek): Ez a legfontosabb kopóalkatrész! Ez akadályozza meg, hogy a kisebb mogyorószemek vagy diódarabok a szalag és a váz közé essenek. Ha ez elkopik, az áru a gép belsejébe jut, ahol tönkreteszi a csapágyakat. Tartson belőle legalább 5-10 méternyi tartalékot.
Szalagkapocs készlet: Ha a heveder elszakad, és nincs kéznél egy teljes tartalék szalag, ezekkel a kapcsokkal ideiglenesen (pár perc alatt) össze lehet fogni a szakadást, hogy a műszakot befejezhessék.
3. Elektromos vezérlés
Frekvenciaváltó (Inverter) biztosítékok: A MIA gépeknél a sebességet egy elektronika szabályozza. Ennek a védelmére szolgáló kismegszakítókat/biztosítékokat érdemes tartani.
Vészleállító gomba: Mivel az operátorok folyamatosan mellette állnak, a biztonsági kapcsoló mechanikai sérülése esetén (pl. véletlen ráütés ládával) azonnal cserélni kell, mert enélkül a gép nem indulhat el.
Összegezve, amit ékszíj helyett figyelni kell:
A legkritikusabb pont a szalag feszessége és az oldalsó szigetelés. Ha a szalag lazul, a hajtóműves motor hiába forog, a dob elforog a szalag alatt. Ehhez a gép végén lévő feszítőcsavarokat kell használni – ehhez egy 24-es vagy 30-as villáskulcsot (típustól függően) érdemes a gép vázára akasztani.
Mivel közvetlen hajtásról van szó, a motor gyakorlatilag gondozásmentes. A fő ellenség itt már csak a por, ami a csonthéjasoknál (főleg a mogyorónál) rengeteg van.
Érdekli a MIA VÁLOGATÓSZALAG MIA 2 OP – 3 OP?
Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani az
Az Őn munkáihoz legjobban illő modellt és konfigurációt.
