Vákuumfektetési technológia Optimas Vacu-Pallet-Mobil

Mit tudhatunk az Optimas Vacu-Pallet-Mobil-ról:

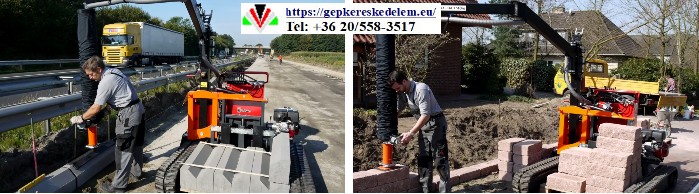

Az Optimas Vacu-Pallet-Mobil egy rendkívül ötletes, önjáró logisztikai és fektető eszköz, amely egyetlen gépben egyesíti a raklapmozgatót és a vákuumos emelőtechnológiát. Kifejezetten olyan nehéz elemek fektetésére tervezték, amelyeket fizikai képtelenség vagy nagyon egészségtelen lenne kézzel mozgatni (pl. szegélykövek, betonlapok, natúr kövek).

A legfontosabb tudnivalók erről a gépről:

1. Kettő az egyben funkció

A gép lelke egy L-alakú alváz, amelynek az egyik oldala egy raklapvilla (hogy a gép magával vigye az alapanyagot), a másik fele pedig egy oszlopos daru vákuumtömlővel.

• Logisztika: Felveszi a teljes raklapnyi követ (max. 1500 kg), és oda gurul vele, ahol a fektetés zajlik.

A Vacu-Pallet-Mobil logisztikai zsenialitása abban rejlik, hogy megszünteti a „széthordás” kényszerét. A hagyományos munkamenetben a raklapokat rakodógéppel lepakolják az út mellé, majd a munkások onnan hordják kézzel vagy kocsival a beépítés helyére. Ezzel szemben ez a gép a raklapot közvetlenül a beépítés vonalába viszi.

A logisztikai folyamat részletezése:

1. Raklapmozgatás és teherbírás

A gép váza egy beépített villás emelőrendszert tartalmaz.

• Önjáró targonca: A gép odaáll a raklaphoz, felveszi azt a villáival (akár 1500 kg súlyig), és elszállítja a munkaterületen belül bárhová.
• Kompakt méret: Mivel csak 1320 mm széles (standard változat), elfére a szűk járdákon, kerékpárutakon vagy parkosított részeken is, ahol egy hagyományos targonca már túl széles vagy nehéz lenne.

2. A „munkaterület-optimalizálás”

A Vacu-Pallet-Mobil használatával a logisztika láncolata lerövidül:

• Helyigény: Nincs szükség arra, hogy a teherautó a raklapokat minden 10 méteren lepakolja (ami elzárná a forgalmat). Elég egyetlen központi lerakóhely, ahonnan a gép egyesével hordja a raklapokat az éppen készülő szakaszhoz.
• Anyagmozgatás: A gép a raklapot a gép váza felett, a súlypontban szállítja. Ez stabilitást ad még egyenetlen talajon is.

3. Terepjáró képesség és futómű-opciók

A logisztikai hatékonyságot nagyban befolyásolja a talaj minősége. Az Optimas két változatot kínál:

• Kerekes változat: Ideális aszfaltozott vagy keményre döngölt alapon. Gyorsabb mozgást és nagyobb fordulékonyságot biztosít.
• Gumihevederes (lánctalpas) változat: Ha a logisztikai útvonal puha homokon, sárban vagy friss feltöltésen vezet keresztül. A lánctalp alacsony talajnyomást biztosít, így a gép nem süllyed el a teljes raklapnyi kő alatt sem.

4. Folyamatos munkamenet

A logisztikai körforgás így néz ki a gyakorlatban:

1. A gép felveszi a raklapot a depóból.
2. Odagurul a szegély vonalához.
3. A kezelő a vákuumkarral lerakja a raklapnyi követ (kb. 3 méteres sugarú körben mozogva).
4. Amint a raklap kiürült, a gép visszagurul az üres raklappal, leteszi, és hozza a következőt.

Műszaki adatok a logisztikához:

Gazdasági előny: Mivel a gép magával viszi az anyagot, nem kell külön rakodógép és gépkezelő a raklapok utánhordásához. Ezzel egy teljes gépi egység és egy fő bérköltsége takarítható meg naponta. A vákuumrendszer és a darukar kialakítása kifejezetten rugalmas, így nemcsak a földfelszínre, hanem mélyebbre is be lehet vele nyúlni.

A részletek a vákuumkar és az emelés kapcsán:

1. Emelési magasság és mélység

• Emelési magasság: A daruosztály és a vákuumtömlő hossza lehetővé teszi, hogy a raklap tetejéről (ami akár 1 méter magas is lehet) könnyedén leemeld az elemeket.
• Behelyezési mélység: A vákuumtömlő egy harmonikaszerű egység, amely alaphelyzetben összehúzódik, de a kő súlya és a kezelő irányítása alatt kinyúlik. Ezzel a megoldással kényelmesen behelyezhetők a kövek 0,5 – 1 méter mély árkokba is (például mélyebb szegélyágyazat vagy folyókaépítés esetén) anélkül, hogy a gépkezelőnek hajolnia kellene.

2. A „Swing-Crane” (Csuklós darukar)

A kar két részből áll (csuklós gém), ami két nagy előnyt jelent:

• Akadálymentes mozgás: Ha a gép mellett oszlopok, fák vagy táblák vannak, a kar „behajlítható”, így kikerüli az akadályokat.
• Könnyű vezetés: A csapágyazott csuklóknak köszönhetően a nehéz, 100-140 kg-os szegélyköveket is egyetlen ujjal lehet a helyükre navigálni.

3. Biztonság (Zuhanásgátlás)

Sokan tartanak tőle, hogy mi történik, ha leáll a motor:

• A rendszer rendelkezik egy biztonsági tárolóval és egy gyors visszacsapó szeleppel. Ha a motor hirtelen leállna, a vákuum nem szűnik meg azonnal, hanem a kő lassan, ellenőrzötten ereszkedik le, nem pedig egyszerűen leesik.

4. Választható szívófejek (Súlyhatárok)

A gép alapvetően 140 kg emelésére van hitelesítve, de ez a konfigurációtól függ:

• Standard szegélykő fej: Keskeny, hosszúkás gumitömítéssel.
• Lapszívó fej: Nagyobb felületű, 40×40-es vagy nagyobb betonlapokhoz.
• Dupla szívófej: Egyszerre két szegélykövet is fel tud venni, ha a kövek mérete és súlya engedi.

Működési tipp a mélyebb árkokhoz:

Ha kifejezetten mély árkokkal dolgozik, érdemes a hosszabbított vákuumtömlőt kérni, így a gép stabilan a padka szélén maradhat, miközben a munkás lent az árokban precízen illeszti a követ.

• Fektetés: A beépített vákuumemelővel a munkás könnyedén, erőkifejtés nélkül emeli le a köveket a raklapról és helyezi el azokat.

A Vacu-Pallet-Mobil fektetési technológiája a vákuum-elv (szívóerő) és egy csuklós darukar kombinációján alapul. Ez a rendszer a hagyományos, fizikai erőt igénylő emelést egy könnyed, irányított mozgássá alakítja át.

1. Az emelési folyamat mechanizmusa

A fektetés nem igényel gombnyomást vagy bonyolult vezérlést:

• Önszabályozó szelep: A kezelő a vákuumtömlő alján található fogantyúnál fogva ráhelyezi a szívólapot a kőre. A rendszer érzékeli a zártságot, és azonnal létrehozza a szívóerőt, amely felemeli az elemet.
• Súlytalanság érzete: A vákuumtömlő (lifting tube) úgy működik, mint egy rugó. A nehéz, akár 140 kg-os szegélykő a levegőben „lebeg”, így a kezelőnek csak az irányítással (vízszintes mozgatással) kell foglalkoznia.
• Leengedés: A fogantyún lévő ravasz vagy szelep finom elmozdításával a kezelő levegőt enged a rendszerbe, így a kő lassan és pontosan az ágyazatba süllyed.

2. A „Knuckle Boom” (Csuklós) darukar előnyei

A gép oszlopán lévő kétcsuklós kar biztosítja a fektetés precizitását:

• 360 fokos munkatartomány: A raklapról bárhonnan kivehető a kő, és a gép körüli kb. 3 méteres sugarú körben bárhová lehelyezhető.
• Hajlíthatóság: A kar „be tud könyökölni”, így falak mellett, fák alatt vagy közlekedési táblák mögött is zavartalanul lehet vele dolgozni.
• Oszlop-szintezés: A daruoszlop hidraulikusan függőlegesbe állítható. Ez kritikus fontosságú: ha a gép lejtőn áll, az oszlopot akkor is függőlegesbe lehet hozni, így a nehéz kő nem akar magától „elfutni” valamelyik irányba, hanem stabilan ott marad, ahová a kezelő tette.

3. Precizitás és hézagmentes illesztés

A vákuumos fektetés legnagyobb előnye a mechanikus fogókkal szemben az, hogy a követ felülről fogja meg.

• Nincs oldalsó helyigény: Mivel nincsenek szorítópofák a kő oldalán, a köveket közvetlenül egymás mellé, résmentesen lehet leengedni.
• Élvédelem: Nincs mechanikai súrlódás vagy feszítés, így a dekoratív vagy sérülékeny kövek élei nem pattogzanak le.
• Látómező: A kezelő felülről tökéletesen rálát az illesztési élre, így milliméter pontosan tud dolgozni.

4. Cserélhető szívólapok (Sokoldalúság)

A fektetendő anyagtól függően a szívófej egy gyorscsatlakozóval másodpercek alatt cserélhető:

• Szegélykő-szívólap: Keskeny kivitel, ideális a standard útszegélyekhez.
• Lap-szívólap: Nagy felületű betonlapokhoz, járdalapokhoz.
• Többköves szívólap: Egyszerre több kisebb térkő emelésére (pl. ha egy sornyi követ kell egyszerre beemelni).

Fektetési teljesítmény (becsült):

Míg két munkás kézzel, emelőfogóval naponta kb. 30-50 méter szegélykövet tud precízen lerakni, a Vacu-Pallet-Mobil segítségével egyetlen ember képes akár 80-120 métert is teljesíteni, sokkal kisebb elfáradás mellett.

2. Műszaki felépítés

• Meghajtás: Általában egy csendes, kéthengeres dízelmotor (vagy bizonyos változatoknál elektromos motor) hajtja a hidraulikát.

Az Optimas Vacu-Pallet-Mobil meghajtása úgy lett tervezve, hogy a gép egyszerre legyen képes a nehéz raklapok mozgatására (logisztika) és a nagy teljesítményű vákuum fenntartására (fektetés).

A gép általában kétféle erőforrással érhető el, a felhasználási környezettől függően:

1. Dízelmotoros meghajtás (A legelterjedtebb)

A legtöbb munkaterületen a robusztus, dízelüzemű változatot használják.

• Motor típusa: Jellemzően egy Hatz vagy Yanmar kéthengeres, léghűtéses dízelmotor.
• Teljesítmény: Kb. 10-13 kW (13-18 LE) körüli teljesítmény, ami bőségesen elegendő a hidrosztatikus hajtáshoz és a vákuumturbina pörgetéséhez.
• Jellemzők: Rendkívül alacsony fogyasztás (akár egy teljes műszakot végigdolgozik egy tankkal) és hosszú élettartam. A motor rendelkezik elektromos önindítóval is.

2. Elektromos meghajtás (Zéró emisszió)

Városközpontokban, mélygarázsokban vagy zajérzékeny környezetben (pl. kórházak mellett) egyre népszerűbb az akkumulátoros változat.

• Technológia: Modern Li-ion vagy környezetbarát akkumulátor-csomag.
• Előnye: Teljesen füstmentes és rendkívül csendes üzemmód.
• Üzemidő: Úgy tervezték, hogy egy normál munkanapot (kb. 6-8 órát) bírjon egy feltöltéssel.

Erőátvitel és Mozgás

A motor nemcsak a vákuumot termeli, hanem a gép mozgását is biztosítja:

• Hidrosztatikus hajtás: A gép haladása fokozatmentesen szabályozható. Nincs váltó vagy kuplung, a kezelő egy karral vagy pedállal finoman tud manőverezni előre és hátra.
• 3-kerekű kormányzás: A meghajtás általában a hátsó keréken (vagy lánctalpas kivitelnél a hevedereken) keresztül történik. A 3-kerekű kialakítás miatt a gép képes saját tengelye körül megfordulni, ami a logisztika során kulcsfontosságú a szűk járdákon.

A Vákuumgenerátor (Turbina)

A meghajtás jelentős részét a vákuum előállítása emészti fel:

• Ékszíjas vagy közvetlen hajtás: A motor egy nagy teljesítményű ventilátort (turbinát) hajt meg, amely folyamatosan szívja a levegőt a tömlőből.
• Gázadás: A gép rendelkezik egy kézi vagy automata gázkarral. Amikor felvesszük a követ, a fordulat megemelkedik a maximális szívóerő eléréséhez, alapjáraton pedig energiát takarít meg.

Karbantartási szempontok:

• Szűrőrendszer: Mivel a turbina rengeteg levegőt mozgat, a motor és a vákuumegység is nagy felületű porszűrőkkel van ellátva. Ezek tisztítása elengedhetetlen, különösen poros útfelújításoknál, hogy a motor ne melegedjen túl, és a szívóerő ne csökkenjen.
• Futómű: 3 kerekű kialakítás (vagy gumihevederes opció), amivel nagyon szűk helyeken, akár járdafelületeken is elfér. Szélessége mindössze kb. 1,2 – 1,3 méter.

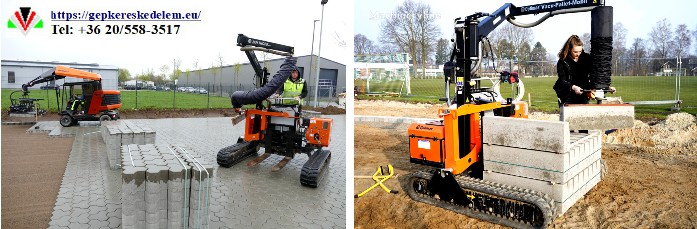

A gumihevederes (lánctalpas) meghajtás egy speciális konfiguráció, amelyet akkor választanak, ha a logisztikai útvonal nem aszfaltozott úton, hanem építési területen, puha talajon vagy friss feltöltésen vezet keresztül.

A főbb különbségek a kerekes változathoz képest:

1. Talajnyomás és stabilitás

A gumiheveder legnagyobb előnye a felfekvő felület.

• Míg a kerekes változatnál a teljes súly (gép + 1500 kg-os raklap) három viszonylag kis ponton terheli a talajt, a lánctalp elosztja ezt a tömeget.
• Ez megakadályozza, hogy a gép elsüllyedjen a laza homokágyban vagy sárban, és nem hagy mély nyomvályúkat a tükörben (az előkészített talajszinten).

2. Differenciálkormányzás

A lánctalpas változat nem úgy kanyarodik, mint egy autó (eltekert kerekekkel), hanem differenciálműves hajtással:

• A két lánctalp sebessége külön-külön szabályozható. Ha az egyik előre, a másik hátra forog, a gép helyben megfordul.
• Ez rendkívül fontos, amikor a raklappal egy szűk padkán vagy árokparton kell manőverezni.

3. Emelkedőmászó képesség

A gumihevederes meghajtás sokkal nagyobb tapadást (trakciót) biztosít.

• Olyan rézsűkön vagy emelkedőkön is fel tud kapaszkodni teljes terheléssel, ahol a kerekes változat kerekei már elpörögnének.
• A hidrosztatikus hajtás ilyenkor extra nyomatékot küld a lánctalpakhoz, így a gép lassú, de megállíthatatlan mozgásra képes.

4. Megnövelt önsúly és súlypont

A lánctalpas alváz nehezebb, mint a kerekes. Ez a plusz súly a gép alján összpontosul, ami:

• Növeli a stabilitást: Amikor a 140 kg-os követ a darukarral oldalra kifordítjuk, a gép stabilabb marad a talajon.
• Lengéscsillapítás: A gumiheveder elnyeli a talaj egyenetlenségeit, így a szállított raklap kevésbé rázkódik menet közben.

Melyiket válassza?

Összefoglalva: Ha Ön főleg városi útépítéseken, aszfaltozott környezetben dolgozik, a kerekes változat a gazdaságosabb. Ha viszont „zöldmezős” beruházásokon, ahol még nincs útburkolat, a lánctalpas változat nélkülözhetetlen a folyamatos munkához.

• Vákuumrendszer: Egy nagy teljesítményű turbina biztosítja a szívóerőt, amely egy gémes karon (úgynevezett knuckle boom) keresztül fut a szívófejhez.

A Vacu-Pallet-Mobil vákuumrendszere a gép technológiai központja. Ez a rendszer felelős azért, hogy a nehéz beton- és kőelemeket fizikai erőfeszítés nélkül, biztonságosan lehessen emelni és pontosan pozicionálni.

A rendszer működése az úgynevezett vákuum-tömlős emelő elvén alapul, ahol a vákuum nemcsak a kő megtartására, hanem magára az emelésre is szolgál.

1. A Vákuumgenerátor (Turbina)

A rendszert egy nagy teljesítményű, centrifugális turbina szolgálja ki, amelyet a dízel- vagy elektromotor hajt meg.

• Folyamatos szívóerő: A turbina hatalmas mennyiségű levegőt mozgat meg, így akkor is képes megtartani a terhet, ha a kő felülete enyhén porózus vagy nem teljesen sima.
• Szűrőrendszer: Mivel a turbina a környezeti levegőt szívja be, egy nagyméretű, cserélhető porszűrő védi a rendszert. Ez kulcsfontosságú az építkezéseken szálló por miatt, hogy megőrizzék a gép élettartamát és szívóerejét.

2. Az emelőtömlő (Lifting Tube)

Ez a rendszer leglátványosabb része: egy vastag, harmonikaszerű, megerősített gumitömlő, amely a darukaron függ.

• Emelés vákuummal: Amikor a szívófej rátapad a kőre, a rendszerben megnő a vákuum mértéke. Emiatt az emelőtömlő hosszirányban összehúzódik, és a „vákuum erejével” felemeli a súlyt.
• Súlytalan érzet: A kezelőnek nem kell felfelé húznia; a tömlő összehúzódása végzi el a nehéz munkát. A kezelő csupán a levegő beáramlását szabályozza egy kézi szeleppel.

3. Vezérlés és Biztonság

A fektetés pontossága a fogantyún elhelyezett finom szabályozó szelepen múlik:

• Magasságszabályozás: A szelep nyitásával és zárásával szabályozható, hogy mennyi levegőt engedünk a tömlőbe. Ez határozza meg, hogy a kő milyen magasan lebegjen, vagy milyen sebességgel ereszkedjen az ágyazatba.
• Biztonsági tároló: A gép vázában egy integrált vákuumtartály található. Ha a motor váratlanul leállna, ez a tartalék biztosítja, hogy a kő ne essen le azonnal, hanem lassan süllyedjen le a földre.

4. Cserélhető szívólapok (Suction Pads)

A vákuumrendszer rugalmasságát a gyorsan cserélhető szívófejek adják. Minden kőtípushoz létezik optimális kialakítás:

• Szegélykő szívólap: Keskeny, speciális tömítéssel, ami még a texturált betonfelületeken is tökéletesen zár.
• Nagy felületű lap-szívók: Járda- és teraszlapokhoz, ahol a nagyobb felület biztosítja a stabil tartást.
• Többszörös szívófejek: Lehetővé teszik több kisebb kő egyidejű emelését a raklapról.

Műszaki előnyök a gyakorlatban:

• Hézagmentes illesztés: Mivel a vákuum a kő tetején tapad meg, nincs szükség oldalsó rögzítőkre. Ez lehetővé teszi, hogy a köveket közvetlenül egymás mellé, szoros illesztéssel tegyük le.
• Állítható oszlop: A daruoszlop hidraulikusan dönthető, így lejtős terepen is függőlegesbe hozható. Ez megakadályozza, hogy a vákuumon lógó kő „elszaladjon” a kezelőtől.

3. Emelési kapacitás és rugalmasság

A Vacu-Pallet-Mobil két fő változatban (vagy konfigurációban) érhető el az emelési igényektől függően:

• Vákuum emelő: Alapesetben 140 kg tömegig képes elemeket emelni (opcionálisan 200 kg-ig növelhető).
• Karkinyúlás: A daru karja kb. 3 méteres sugarú körben tud mozogni, ami lehetővé teszi a pontos munkát anélkül, hogy a géppel folyamatosan centizni kellene.

4. Fő előnyök a kivitelező számára

1. Egészségvédelem: A szegélykövezés az egyik legmegterhelőbb fizikai munka. Ez a gép leveszi a terhet a munkások derekáról, így csökken a betegszabadságok száma.
2. Létszámcsökkentés: Amihez korábban 3 ember kellett (kettő emel, egy igazít), azt itt 1 ember elvégzi a géppel.
3. Helytakarékosság: Nem kell külön targonca vagy rakodógép a raklapok hordásához és külön daru a fektetéshez. A Vacu-Pallet-Mobil mindezt egyben tudja, így ideális városi felújításokhoz, ahol kevés a hely.
4. Pontosság: A vákuumos megfogás nem roncsolja a kövek éleit (szemben a fogókkal), és lehetővé teszi a hézagmentes illesztést.

5. Cserélhető szívófejek

A gép szinte bármilyen légtömör felületet meg tud fogni a gyorsan cserélhető szívólapokkal:

• Standard szegélykövekhez.
• Nagy formátumú betonlapokhoz (pl. 1×1 méteres lapok).
• Csatornaelemekhez vagy vízelvezető folyókákhoz.
• Akár egyszerre több kisebb kőhöz is.

Gazdasági szempont:

Bár a gép beszerzési ára jelentős, egyetlen közepes méretű szegélykövezési vagy várostér-felújítási projekt alatt képes visszahozni az árát a megspórolt munkaerő-költség és a drasztikusan megnövekedett munkatempó révén.

Vacu-Pallet-Mobil Vákuumrendszer alapfelszereltsége:

Az Optimas Vacu-Pallet-Mobil vákuumrendszerének alapfelszereltsége úgy lett összeállítva, hogy a gép a kicsomagolás után azonnal munkára fogható legyen a leggyakoribb szegélykövezési feladatokhoz.

Az alapcsomag az alábbi fő egységeket tartalmazza:

1. Vákuum-egység (Turbina)

Ez a rendszer „motorja”, amely a szívóerőt generálja.

• Nagy teljesítményű vákuum-ventilátor: Egy speciálisan méretezett turbina, amely képes folyamatosan magas légáramot biztosítani. Ez azért fontos, mert az enyhén porózus betonköveknél a rendszernek „levegő-utánpótlást” kell biztosítania a stabil tartáshoz.
• Kézi gázszabályozás: Az alapfelszereltség része egy mechanikus kar, amellyel a kezelő a motor fordulatszámát (és így a vákuum erejét) a kő súlyához igazíthatja.

2. Daruszerkezet és Gém (Knuckle Boom)

A vákuumrendszert tartó mechanika, amely a szabad mozgást biztosítja.

• Kétcsuklós darukar: Egy kb. 3 méteres kinyúlású, csapágyazott gémrendszer.
• Hidraulikus oszlopszintezés: Ez az alapfelszereltség egyik legfontosabb eleme. Két hidraulikus munkahenger segítségével az oszlopot hosszirányban és oldalirányban is függőlegesbe lehet állítani, így lejtős terepen sem „lendül ki” a teher.

3. Emelőtömlő egység (Lifting Tube)

A vákuumot emelőerővé alakító alkatrész.

• Standard emelőtömlő: Egy nagy teherbírású, harmonikaszerű gumitömlő, amely a darukaron függ.
• Forgócsukló: A tömlő felső részén található, amely lehetővé teszi, hogy a vákuumtömlő 360°-ban körbefordulhasson anélkül, hogy a levegőcső megcsavarodna.

4. Vezérlőegység és Fogantyú

• Egykezes szabályozó szelep: A tömlő alján található kezelőszerv, amellyel a kő emelését és süllyesztését vezérelhetjük.
• Biztonsági vákuum-mérő óra (Manométer): A kezelő előtt elhelyezett műszer, amely vizuálisan jelzi, hogy a vákuum szintje a biztonságos tartományban van-e.

5. Alap-szívólap (Suction Pad)

• Standard szegélykő-szívófej: Az alapfelszereltség általában tartalmaz egy darab cserélhető szívólapot, amelyet a leggyakoribb útszegélykövek (pl. 100 cm hosszú, 15-25 cm széles kövek) emelésére optimalizáltak.
• Gyors cserélő rendszer: Lehetővé teszi, hogy szerszámok nélkül, másodpercek alatt váltsunk más típusú szívófejekre.

6. Védelmi és biztonsági elemek

• Porszűrő patron: Egy nagy felületű, cserélhető papírszűrő, amely megvédi a turbinát a portól.
• Visszacsapó szelep: Hirtelen motorleállás esetén megakadályozza a vákuum azonnali megszűnését.

Mire érdemes figyelni? Bár az alapfelszereltség elegendő a legtöbb munkához, a speciális kövekhez (például nagyon érdes felületű natúrkövekhez vagy extra nehéz, 140 kg feletti elemekhez) kiegészítő tömítések vagy nagyobb teljesítményű turbina-opciók válhatnak szükségessé.

Vacu-Pallet-Mobil Vákuumrendszer Opciói:

Az Optimas Vacu-Pallet-Mobil vákuumrendszere számos opcionális kiegészítővel tehető még hatékonyabbá, attól függően, hogy milyen speciális anyagokkal vagy körülmények között kell dolgoznia. Ezek az opciók növelik a gép rugalmasságát és a kezelő kényelmét.

A legfontosabb vákuumtechnikai opciók:

1. Megnövelt emelési kapacitás (200 kg-ig)

Míg az alapfelszereltség 140 kg-os emelésre hitelesített, létezik egy megerősített konfiguráció.

• Miben tér el: Erősebb vákuumtömlőt és egy nagyobb teljesítményű turbinát tartalmaz.
• Mikor válassza: Ha extra nehéz, nagy méretű beton útszegélyeket, vagy tömör natúrkő tömböket kell mozgatnia.

2. Speciális szívólapok (Suction Pads) széles választéka

A gép sokoldalúságát a különböző feladatokhoz tervezett szívófejek adják:

• Többköves szívólap: Lehetővé teszi 2 vagy 3 szegélykő egyidejű emelését, ami drasztikusan felgyorsítja a munkát.
• 90 fokos szívólap: Speciális adapter, amellyel a köveket nem csak felülről, hanem oldalról is meg lehet fogni (például ha függőlegesen állnak a raklapon).
• Lépcsőfok-szívófej: Extra széles és erős tömítéssel ellátott fej nehéz lépcsőelemek precíz beillesztéséhez.
• Gyephézagos kő szívófej: Olyan speciális szívófelület, amely képes vákuumot képezni a lyukacsos szerkezetű köveken is.

3. „Tömlő-gyorscsatlakozó” rendszer

Bár a szívólapok cseréje egyszerű, ez az opció lehetővé teszi a teljes emelőtömlő egység gyors cseréjét.

Az Emelőtömlő egység (Lifting Tube) az Optimas Vacu-Pallet-Mobil „izomzata”. Ez az alkatrész felelős azért, hogy a vákuumenergiát fizikai emelőerővé alakítsa át, tehermentesítve a gépkezelőt.

Hogyan működik?

A működési elv a nyomáskülönbségen alapul. Amikor a szívófej rátapad a kőre, a rendszer lezárul, és a tömlő belsejében vákuum keletkezik. A külső légköri nyomás hatására a harmonikaszerű tömlő függőlegesen összehúzódik, így emeli fel a nehéz súlyt.

Az egység fő részei:

• Vezérlőegység (Control Head): A tömlő alján található ergonomikus fogantyú. Ezzel szabályozható a levegő beeresztése: ha elengedi a levegőt, a kő süllyed; ha elzárja, a kő felemelkedik.
• Harmonika-tömlő: Speciális, szálerősített gumiból készült rugalmas cső. Úgy tervezték, hogy bírja a folyamatos nyúlást és összehúzódást, miközben ellenáll az építkezési környezetben előforduló éles köveknek és pornak.
• Forgócsukló (Swivel): A tömlő tetején helyezkedik el. Lehetővé teszi, hogy a tömlő és a rajta lógó kő 360°-ban szabadon elforgatható legyen anélkül, hogy a fő vákuumvezeték megcsavarodna.

Technikai előnyök:

1. Súlytalanság: A rendszer úgy van kalibrálva, hogy a kő a levegőben „lebegjen”. A kezelőnek nem kell tartania a súlyt, csak irányítania kell a mozgást.
2. Gyorsaság: Az emelés és süllyesztés folyamata sokkal gyorsabb, mint a mechanikus láncos vagy hidraulikus emelők esetében.
3. Ütéscsillapítás: Mivel a teher „levegőn lóg”, a gép mozgásából eredő rázkódásokat a tömlő rugalmassága elnyeli, így a kő nem imbolyog veszélyesen.

Karbantartási tanácsok a hosszú élettartamhoz:

• Sérülésvizsgálat: Naponta ellenőrizni kell, nincs-e vágás vagy repedés a gumi felületén, mert a legkisebb szivárgás is drasztikusan csökkenti az emelőkapacitást.
• UV védelem: Használaton kívül érdemes a gépet árnyékban tárolni, vagy a tömlőt letakarni, mivel a tartós, erős napsugárzás az évek alatt merevvé teheti a gumit.
• Tisztítás: A tömlő redői között felgyülemlett port és homokot rendszeresen el kell távolítani, hogy ne dörzsölje ki az anyagot mozgás közben.

• Előnye: Ha a gépnek egyik pillanatban egy 20 kg-os kőhöz való vékonyabb tömlőre, a másikban egy 140 kg-oshoz való vastagabb tömlőre van szüksége, a csere szerszámok nélkül elvégezhető.

4. Vákuum-távirányítás (Radio Remote Control)

Egyes modelleknél elérhető egy vezeték nélküli modul a vákuum aktiválásához.

• Működése: A gépkezelő a fogantyún lévő gombbal tudja ki-be kapcsolni a vákuumot vagy szabályozni a motor fordulatszámát.
• Előnye: Üzemanyagot takarít meg és csökkenti a zajterhelést, mivel a motor csak akkor pörög fel, amikor ténylegesen emelünk.

5. Rugalmas szívólap-tömítések (Eredeti Optimas pótalkatrészek)

Különböző keménységű és profilú gumitömítések érhetők el:

• Habgumis tömítés: Kiválóan alkalmazkodik a nagyon egyenetlen, rusztikus felületű kövekhez (pl. antikolt térkő vagy természetes hasított kő).
• Hőálló tömítés: Ha a kövek a gyártás után még melegen érkeznek a beépítésre (ritka, de ipari környezetben előfordulhat).

6. Vákuum-biztonsági kiegészítők

• Vizuális és hangjelzés: Egy kiegészítő egység, amely nemcsak a manométeren mutatja a nyomást, hanem villogó fénnyel vagy sípolással is jelzi, ha a vákuumszint a biztonsági határ alá esik (például szennyeződött szűrő vagy rosszul felfekvő kő miatt).

Melyik opció térül meg leggyorsabban?

Tapasztalatok alapján a többköves szívólap és a habgumis tömítés készlet a leghasznosabb beruházás. Előbbi a sebességet növeli meg, utóbbi pedig lehetővé teszi a munkát olyan kövekkel is, amelyekkel az alapfelszereltség nem boldogulna (például érdes felületű gránit szegélyek).

Kik a Vacu-Pallet-Mobil piaci versenytársai?

Az Optimas Vacu-Pallet-Mobil egy meglehetősen specifikus piaci rést tölt ki (önjáró logisztika + vákuum fektetés), de több európai gyártó is kínál hasonló elven működő, professzionális megoldásokat. A versenytársakat alapvetően két csoportra oszthatjuk: a közvetlen riválisokra (önjáró hordozók) és a gépfüggetlen vákuumegységekre.

A legfontosabb piaci versenytársak:

1. Probst (A legközvetlenebb versenytárs)

A német Probst cég Transmobil (TM) szériája a legközelebbi rivális.

• Termék: Probst TM-150-D-A.
• Hasonlóság: Ez is egy önjáró, lánctalpas alvázra szerelt vákuumegység, amely képes raklapok szállítására és elemek fektetésére.
• Különbség: A Probst gyakran a lánctalpas kivitelt részesíti előnyben, ami kiváló stabilitást ad, míg az Optimas 3-kerekű kerekes változata fordulékonyabb szilárd burkolaton.

2. Hunklinger (A „Multi-Mobil” koncepció)

A Hunklinger nemcsak a fogófejeiről, hanem a Multi-Mobil hordozógépéről is ismert.

• Termék: Hunklinger Multi-Mobil (Vákuum opcióval).
• Különbség: Ez egy univerzálisabb hordozó. Míg az Optimas Vacu-Pallet-Mobil-t kifejezetten a vákuumra hegyezték ki, a Hunklinger gépére mechanikus térkőfogót vagy szegélykőfogót is lehet szerelni.
• Logisztika: Szintén képes raklapok mozgatására, de a felépítése inkább egy mini-rakodóra emlékeztet.

3. AL-VAC (Dán precízió)

A dán AL-VAC cég kifejezetten a vákuumtechnológiára szakosodott.

• Termék: AL-VAC Rhino.
• Különbség: A Rhino egy rendkívül robusztus, önjáró egység. Gyakran alkalmaznak rajta extra hosszú gémet, és híresek a nagyon erős vákuumszivattyúikról, amelyek a porózusabb természetes kövekkel is jól boldogulnak.

4. Baron (Kompakt megoldások)

A Baron szintén dán gyártó, amely a könnyebb, kompaktabb gépekre fókuszál.

• Termék: Baron Vacu-Lift.
• Különbség: Ezek a gépek gyakran kisebbek és egyszerűbb felépítésűek. Elsősorban városi fenntartási munkákhoz és kisebb léptékű térkövezéshez ideálisak, ahol nem feltétlenül kell 1500 kg-os raklapokat folyamatosan mozgatni.

Összehasonlító táblázat: Optimas vs. Fő riválisok

Gazdasági megfontolás a választáshoz:

• Válassza az Optimas-t, ha a fordulékonyság és a kombinált logisztika (keréken guruló targonca + daru) a legfontosabb.
• Válassza a Probst-ot, ha szinte kizárólag laza talajon, sárban dolgozik, ahol a lánctalp az egyetlen megoldás.
• Válassza az AL-VAC-ot, ha gyakran fektet terméskövet vagy olyan anyagot, aminek a felülete nem egyenletes, és extra szívóteljesítmény kell.

Érdekli az Optimas Vacu-Pallet-Mobil?

Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani a kotrógépéhez legjobban illő modellt és konfigurációt.

Sámuel Kovács József

e-mail: samuel@gepkereskedelem.eu

Tel: +36 20/558-3517
