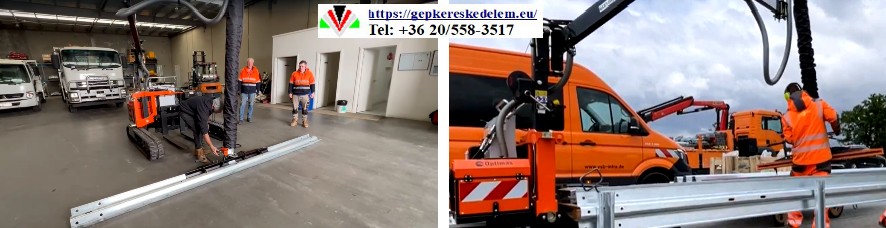

Töréskorlátok / korlátok telepítése az Optimas Vacu-Pallet Mobile segítségével

Az Optimas Vacu-Pallet-Mobil egy rendkívül sokoldalú eszköz, amely forradalmasította a nehéz útépítési elemek, köztük a szegélykövek és töréskorlátok (vagy lünetta-elemek) telepítését.

A gép ötvözi az önjáró alváz mobilitását a vákuumtechnológia erejével, így a nehéz elemek precíz elhelyezése fizikai megterhelés nélkül válik lehetségessé.

Miért előnyös a Vacu-Pallet-Mobil használata?

A töréskorlátok és nehéz betonelemek telepítése során a gép több kritikus problémát is megold:

• Egészségvédelem: Megszünteti a nehéz súlyok kézi emelését, így elkerülhetők a hát- és deréksérülések.
• Hatékonyság: Egyetlen gépkezelő képes elvégezni azt a munkát, amelyhez korábban 2-3 ember és egy külön emelőgép kellett volna.
• Precizitás: A vákuumfej lehetővé teszi az elemek milliméterpontos illesztését anélkül, hogy az ujjunk beszorulna az elemek közé.
• Kompakt méret: A gép saját lánctalpas alvázán mozog, így szűk helyeken vagy rézsűk mellett is jól használható.

A telepítési folyamat lépései

1. Előkészítés

A Vacu-Pallet-Mobil platformjára egy egész raklapnyi töréskorlát-elem felrakható (akár 1600 kg össztömegig). Ez azt jelenti, hogy a gép az anyagot is magával viszi a munkaterületen, nincs szükség folyamatos anyagmozgatásra külső targoncával.

2. Pozicionálás

A gép beépített hidraulikus támasztólábakkal rendelkezik, amelyek biztosítják a stabilitást. A gém (kar) könnyedén mozog, a vákuumtömlő pedig nagy sugarat fed le, így a gép mozgatása nélkül több méternyi szakaszt is le lehet rakni.

3. Emelés és Illesztés

• A speciálisan kialakított szívótalp rátapad a betonfelületre.
• A kezelő a vezérlőkaron található szelep segítségével engedi el vagy szívja oda az elemet.
• Mivel az elem „súlytalanul” lebeg a vákuum segítségével, a finomhangolás (ütögetés, igazítás) sokkal egyszerűbb.

Műszaki adatok a munkához

Tipp: Ha a töréskorlátok felülete nagyon rücskös vagy pórusos, érdemes speciális, vastagabb tömítőgumival ellátott szívótalpat használni a biztos vákuum érdekében.

Optimas Vacu-Pallet Mobile alapfelszereltsége és Opciói:

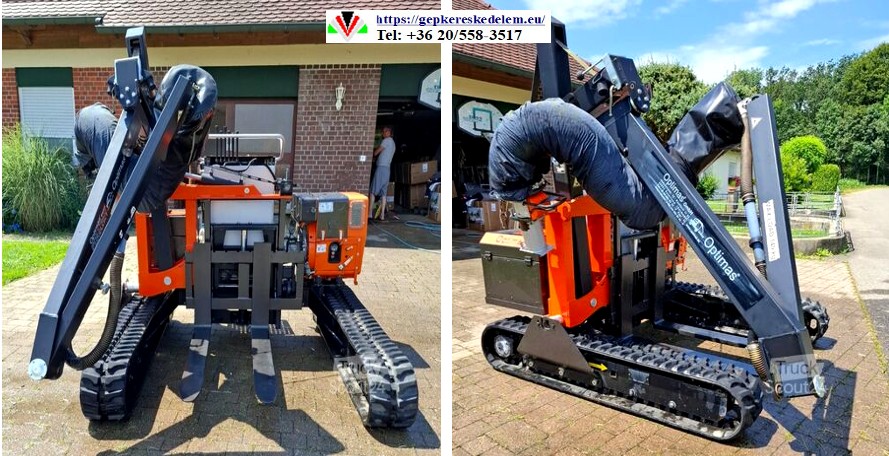

Az Optimas Vacu-Pallet-Mobil egy kompakt, lánctalpas alvázra épített vákuumtechnológiás emelőgép, amelynek célja, hogy az anyagmozgatást és a beépítést egyetlen munkafolyamattá gyúrja össze.

Az alábbiakban részletezem a gép alapfelszereltségét és a választható kiegészítő opciókat:

Alapfelszereltség

A gép alapkiépítésben úgy van kialakítva, hogy azonnal munkára fogható legyen a legtöbb szabványos útépítési feladathoz.

• Lánctalpas alváz: Hidraulikusan állítható nyomtávval, amely lehetővé teszi a stabil közlekedést egyenetlen terepen, de akár a keskeny átjárókon való áthaladást is.
• Vákuum-emelő egység: Beépített vákuumszivattyú (dízel- vagy benzinmotoros hajtással), amely folyamatos szívóerőt biztosít.
• Csuklós gém (Karrandszer): Könnyen mozgatható, csapágyazott kar, amely nagy munkasugarat tesz lehetővé anélkül, hogy a géppel el kellene mozdulni.
• Raklapvilla platform: A gép elején található villaegység, amely képes felemelni és szállítani az egész raklapnyi árut (szegélyköveket, töréskorlátokat).
• Hidraulikus támasztólábak: Biztosítják a gép stabilitását emelés közben, különösen rézsűn vagy egyenetlen talajon.
• Standard vezérlőegység: Ergonomikus fogantyú a gém végén, amelyen a vákuum ki- és bekapcsolása vezérelhető.

Választható opciók és tartozékok

A gép funkcionalitása különböző kiegészítőkkel bővíthető a speciális feladatokhoz:

1. Speciális Szívótalpak (Vákuumfejek)

Ez a legfontosabb opciós kategória, mivel a szívótalp határozza meg, mit tud felemelni:

• Szegélykő szívótalpak: Különböző hosszúságú és szélességű fejek.
• Többszemélyes szívótalpak: Egyszerre több térkő vagy kisebb elem emeléséhez.
• L-elem szívófej: Speciális kialakítás a súlypont eltolódásának kezelésére.
• Egyedi formájú fejek: Megrendelhetőek porózusabb vagy íves felületű elemekhez is.

2. Meghajtási opciók

• Hibrid vagy Elektromos hajtás: Belvárosi munkákhoz vagy környezetvédelmi zónákba, ahol a zaj- és károsanyag-kibocsátás korlátozott.
• Elektromos indítás: A motor kényelmesebb indításához.

3. Kényelmi és biztonsági kiegészítők

• Munkalámpák (LED): A szürkületben vagy éjszaka végzett munkákhoz.
• Rádiós távvezérlés: Az alváz mozgatásához, így a kezelőnek nem kell a gép mellett állnia menet közben.
• Szerszámtartók: A gépre szerelt tartók a kézi szerszámok (kalapács, mérőszalag) számára.

4. Finomhangoló egységek

• Oszlop-döntés korrekció: Lehetővé teszi az emelőoszlop függőlegesbe állítását akkor is, ha a lánctalp ferde talajon áll. Ez megakadályozza a gém „elszállását” (véletlen elfordulását).

Műszaki kapacitás összefoglaló

A töréskorlátok (más néven lünetta-elemek vagy fényterelő falak) telepítéséhez a legfontosabb, hogy a szívótalp kialakítása illeszkedjen az elem geometriájához és súlyához. Mivel ezek az elemek gyakran hosszúak és nehezek, az alábbi szempontokat érdemes figyelembe venni:

Az ideális szívótalp kiválasztása

A töréskorlátokhoz általában nem a standard „szegélykő-szívófejet” használják, hanem az alábbiak egyikét:

• Hosszított szívótalp: Biztosítja, hogy a hosszú betonformák ne billenjenek el emelés közben.
• Vastag, puha tömítőgumi: A töréskorlátok felülete gyakran rusztikusabb vagy pórusosabb beton. A speciális szivacsgumi tömítés kitölti az egyenetlenségeket, így nem szökik el a vákuum.
• Súlypont-állítás: Olyan felfüggesztés, amely lehetővé teszi a szívótalp dőlésszögének állítását, így az elem pontosan függőlegesen fog lógni.

Miért pont a Vacu-Pallet-Mobil a legjobb választás ehhez?

A töréskorlátok telepítésekor a legnagyobb kihívás a folyamatosság. A gép az alábbi módon teszi ezt hatékonnyá:

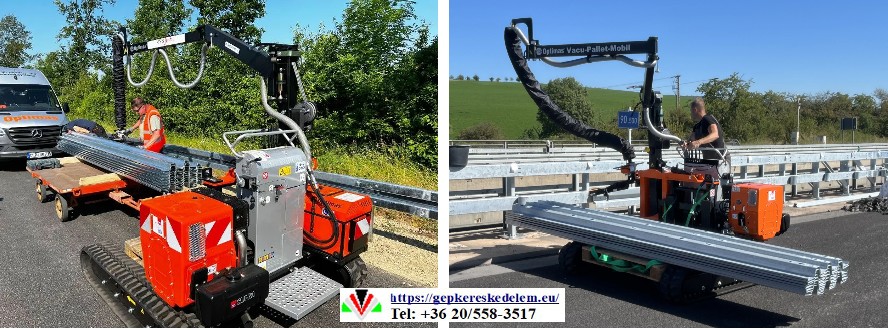

1. Önjáró logisztika: A raklapnyi töréskorlátot a gép a „hátán” viszi. Ahogy halad előre a telepítéssel, az anyag mindig karnyújtásnyira van.
2. Súlytalan mozgatás: Egy 120-150 kg-os töréskorlát elemet a kezelő egy ujjal tud a helyére kormányozni.
3. Helyszíni rugalmasság: Ha az árok széle vagy a padka egyenetlen, a gép hidraulikus szintezője (opcionális) biztosítja, hogy a daru oszlopa függőleges maradjon, így a nehéz elem nem lendül ki oldalra.

Munkaszervezési tanács

Töréskorlátoknál javasolt a kétemberes felállás:

• 1 fő gépkezelő: Mozgatja a gépet és irányítja a vákuumkart.
• 1 fő segéd: Lent áll a beépítési helynél, és pontosan a vonalhoz (zsinórhoz) igazítja az elem alját, mielőtt a vákuumot elengednék.

Egy töréskorlát-telepítési projekthez az alábbi funkcionális összeállítás a legideálisabb az Optimas Vacu-Pallet-Mobil géphez. Ez a konfiguráció biztosítja, hogy a munkavégzés folyamatos, biztonságos és precíz legyen.

Szükséges konfiguráció töréskorlátokhoz:

1. Speciális vákuum-szívótalp (Nagy felületű)

Mivel a töréskorlátok (lünetta-elemek) súlya gyakran eléri a 120-150 kg-ot, és felületük porózusabb lehet:

• Fokozott tömítés: Olyan szívótalp, amely extra vastag (kb. 20-30 mm) cserélhető gumitömítéssel rendelkezik, hogy az egyenetlen betonfelületen is tartsa a vákuumot.
• Hosszított kivitel: A stabilitás érdekében, hogy az elem ne billegjen emelés közben.

2. Hidraulikus oszlopszintező (Kritikus opció!)

Út menti telepítésnél a padka vagy a rézsű ritkán teljesen vízszintes.

• Funkció: Ez az opció lehetővé teszi, hogy a gépkezelő gombnyomásra függőlegesbe állítsa az emelőoszlopot, függetlenül attól, hogyan áll a lánctalp a talajon.
• Előny: Megakadályozza, hogy a nehéz elem a gravitáció miatt „elszálljon” (véletlenül elforduljon) oldalra, ami balesetveszélyes és nehezíti az illesztést.

3. Forgómű (Vákuumfej-fordító)

• Funkció: A szívótalp és a tömlő közötti manuális forgató egység.
• Előny: Lehetővé teszi, hogy a raklapról keresztben felvett töréskorlátot a beépítési vonalban 90 fokkal elforgassa anélkül, hogy a géppel manőverezni kellene.

4. Kiegészítő munkalámpa csomag

• Funkció: A gémre és a gép testére szerelt LED lámpák.
• Előny: A töréskorlát-telepítés gyakran útlezárások mellett, éjszaka vagy kora hajnalban történik. A megfelelő megvilágítás elengedhetetlen a precíz illesztéshez.

5. Támasztóláb-szélesítők

• Funkció: Nagyobb felfekvési felületű talpak a hidraulikus lábakhoz.
• Előny: Megakadályozza, hogy a gép elsüllyedjen a friss padkafeltöltésben, amikor a nehéz elemet a gém kinyújtott állapotában tartja.

Munkaszervezési tipp:

Érdemes beszerezni egy tartalék szívógumit is a helyszínre, mert a beton éles szélei a hosszú műszak alatt megsérthetik a tömítést, és a csere mindössze 2 percet vesz igénybe, így nem áll meg a munka.

A vákuumrendszer lelke a tiszta levegőáramlás. Mivel az útépítési helyszínek (különösen a töréskorlátok telepítésekor) rendkívül porosak, a szűrők karbantartása az első számú feladat a gép élettartamának megőrzéséhez.

A legfontosabb lépések a maximális szívóerő fenntartásához:

Karbantartási protokoll

1. Napi ellenőrzés: A porszűrő tisztítása

A Vacu-Pallet-Mobil rendelkezik egy központi porszűrővel (általában egy átlátszó házban lévő papír- vagy fémszűrő).

• Művelet: Minden műszak végén (vagy poros környezetben napközben is) vegye ki a szűrőbetétet.
• Tisztítás: Sűrített levegővel fújja ki belülről kifelé haladva.
• Figyelmeztetés: Soha ne használjon nedves rongyot a papírszűrőhöz, mert a por rátapad és végleg eltömíti!

2. A szívótalp tömítéseinek vizsgálata

A töréskorlátok éles peremei kikezdhetik a gumit.

• Ellenőrzés: Keressen szakadásokat vagy repedéseket a szivacsos gumi felületén.
• Tisztítás: A gumitömítést egyszerűen söpörje le vagy mossa le vízzel a nap végén, hogy a rátapadt betonszemcsék ne akadályozzák a tökéletes tapadást.

3. Vízleválasztó ellenőrzése

Esős időben vagy magas páratartalom mellett víz kerülhet a rendszerbe.

• Művelet: Ellenőrizze a vízleválasztó poharat, és ürítse ki, ha kondenzvizet lát benne. A víz a vákuumszivattyú legnagyobb ellensége.

4. Rendszeres tömítettségi teszt

Hetente egyszer végezzen el egy gyors tesztet:

1. Helyezze a szívótalpat egy teljesen sima, nem porózus felületre (pl. acéllap vagy egy fóliázott raklap).
2. Építse fel a vákuumot a maximumig.
3. Állítsa le a motort/szivattyút, és figyelje a vákuummérő órát.
4. Eredmény: Ha a mutató gyorsan esik, valahol szivárgás van (tömlőrepedés, laza csatlakozó vagy sérült szívótalp gumi).

Mit tegyen, ha csökken a szívóerő?

Ha azt tapasztalja, hogy a töréskorlátot „nehezen kapja fel” a gép:

1. Szűrőcsere: Ha a fújatás már nem segít, cserélje ki a szűrőbetétet egy újra.
2. Szelepek ellenőrzése: Nézze meg, nem ragadt-e be kavics a vezérlőszelepbe.
3. Vákuumtömlő vizsgálata: Ellenőrizze a gémet követő fekete gégecsövet, nem dörzsölődött-e ki valahol.

Pro tipp: Tartson a gép szerszámos ládájában egy flakon szilikon spray-t. A csatlakozók és gumitömítések ápolása meghosszabbítja azok élettartamát és megkönnyíti a szét- és összeszerelést.

A vákuumtechnológiás emelés rendkívül biztonságos, ha betartják az alapvető szabályokat, de mivel nehéz beton elmekről van szó, a hibázás komoly kockázattal járhat.

A legfontosabb biztonsági előírások az Optimas Vacu-Pallet-Mobil használatához:

1. A „Vörös Zóna” szabály (Vákuummérő figyelése)

A gép kezelőkarján található egy vákuummérő óra (manométer). Ez a legfontosabb műszer.

• Szabály: Csak akkor szabad megkezdeni az elem felemelését és mozgatását, ha a mutató elhagyta a piros tartományt és a biztonságos zöld mezőbe ért.
• Teendő: Ha a vákuum szintje munka közben hirtelen esni kezd, az elemet azonnal le kell engedni a földre.

2. Tiltott zónák és személyi biztonság

• Teher alatt tartózkodni szigorúan tilos! Még a legtökéletesebb vákuum mellett is előfordulhat váratlan anyaghiba (például a betonfelület egy darabja leválik), ami az elem leeséséhez vezethet.
• Kísérő személyzet: A beigazítást végző kolléga soha ne a töréskorlát alá nyúljon, hanem az elem oldalát vagy a gémet irányító fogantyút használja.
• Oldalirányú mozgatás: Kerülni kell a hirtelen rántásokat és a gyors forgatást, mert a teher lengése kitépheti az elemet a szívófejből.

3. Talajstabilitás és szintezés

A töréskorlátok nehezek, ami megváltoztatja a gép súlypontját.

• Támasztólábak: Mindig engedje le a hidraulikus támasztólábakat, mielőtt a gémet oldalra kifordítaná.
• Dőlésszög: Ha a gép ferdén áll, a gém magától elindulhat a lejtő irányába. Használja az opcionális hidraulikus oszlopszintezőt, hogy a gém függőleges maradjon.

4. Az anyag minősége

• Szennyeződések: A töréskorlát felületének mentesnek kell lennie laza portól, sártól, jégtől vagy olajtól. Ezek drasztikusan csökkentik a tapadást.
• Nedves beton: Az esőben végzett munka megengedett, de ilyenkor a szívóerő lassabban épülhet fel a vizes felületen.

5. Vészhelyzeti teendők

• Motorleállás: Ha a gép motorja váratlanul leáll, a rendszerben lévő visszacsapó szelep és a vákuumtartály egy ideig még megtartja a terhet.
• Teendő: Ilyenkor a kezelőnek van néhány másodperce, hogy az elemet óvatosan a földre engedje a kézi leeresztő szelep segítségével.

Biztonsági ellenőrző lista minden műszakkezdés előtt:

Fontos: Soha ne használja a gépet a megengedett maximális emelési súly felett! Ha a töréskorlát nehezebb, mint a gép vagy a szívótalp kapacitása, a rendszer le fog dobni.
