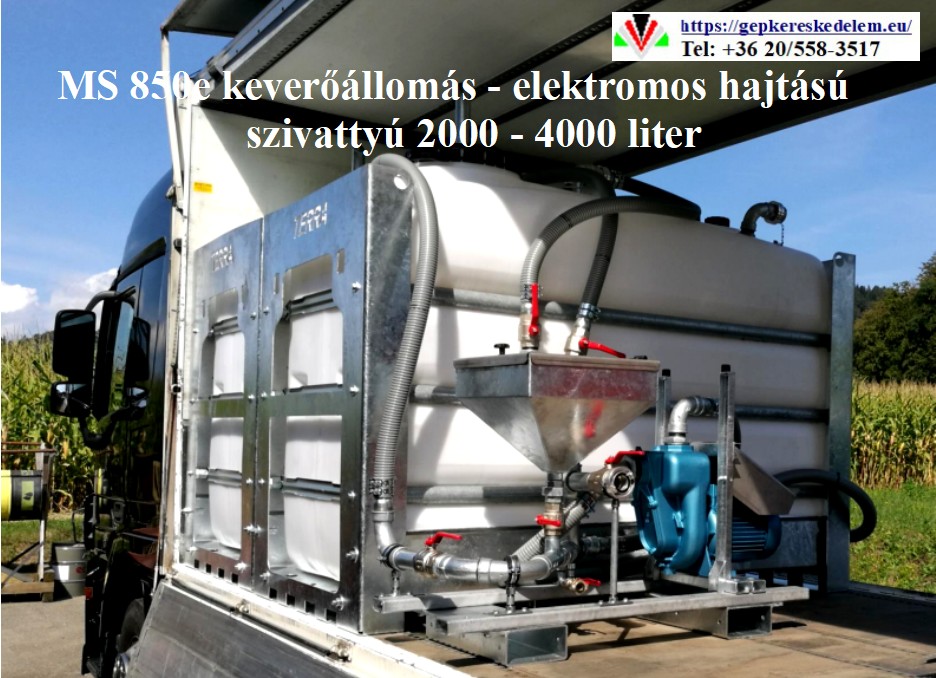

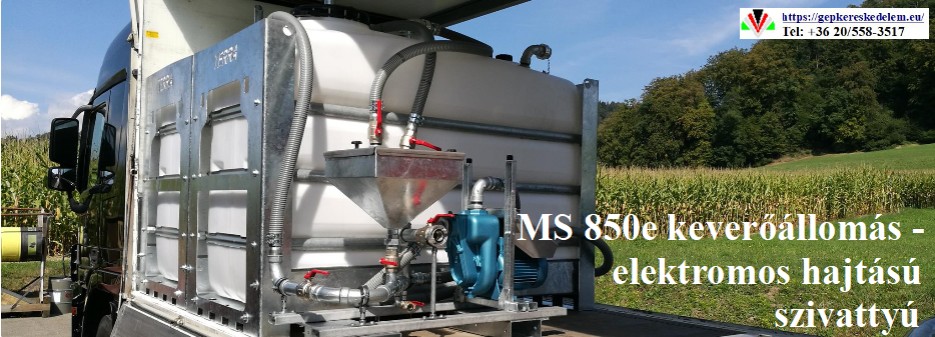

TERRA MS 850e keverőállomás – elektromos hajtású szivattyúval

Hogyan működik a TERRA MS 850e keverőállomás:

A TERRA MS 850e keverőállomás a vízszintes irányított fúrás (HDD) során használt bentonit vagy más fúróiszapok hatékony keverésére, tárolására és szállítására szolgál. Működése lényegében a következő, logikusan egymásra épülő lépésekből áll.

1. Előkészítés:

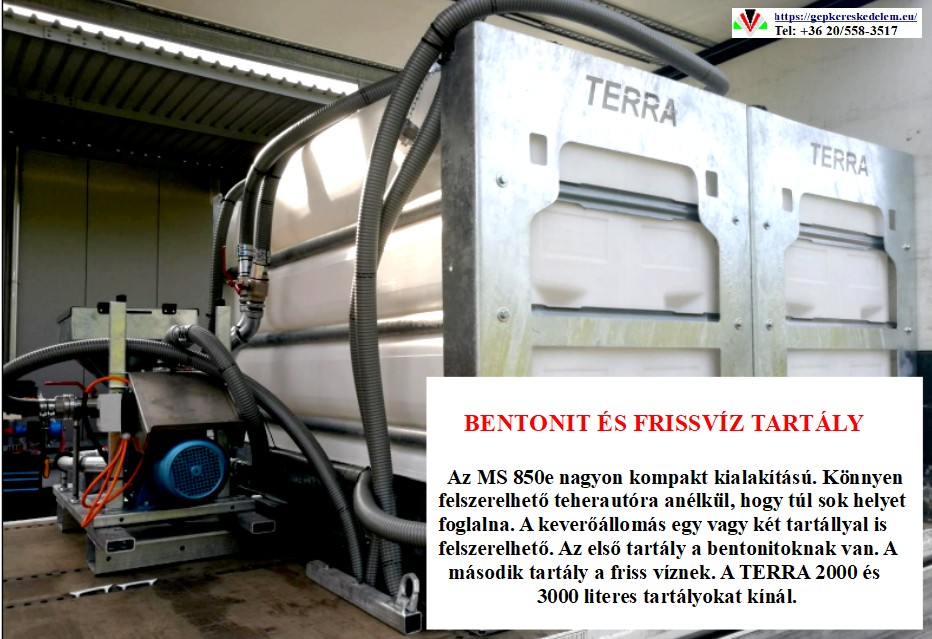

• Vízfeltöltés: A keverőállomás 2000 literes (opcionálisan 4000 literesre bővíthető) tankját feltöltik vízzel. Ez a fúróiszap legfontosabb alkotóeleme.
• Bentonit vagy más adalékanyag előkészítése: A fúróiszaphoz használt száraz anyagot (bentonit, polimerek, stb.) zsákokban tárolják. A keverőállomás fel van szerelve egy vágókéssel ellátott tölcsérrel, amely megkönnyíti a zsákok felnyitását.

2. Keverés:

• Venturi-rendszer: A TERRA MS 850e keverőállomás kulcsfontosságú eleme a Venturi-elven működő, nagy sebességű injektor. A pumpa által keltett nagy nyomású vízsugár a tölcsér alján vákuumot hoz létre.
• Beszívás és homogenizálás: A kezelő a tölcsérbe helyezi a bentonitot, amit a vákuum a nagy nyomású vízsugárba szív. Ez a folyamat biztosítja, hogy a bentonit azonnal és egyenletesen elkeveredjen a vízzel, megakadályozva a csomók képződését.
• Cirkuláció: A keverőállomás folyamatosan cirkuláltatja a fúróiszapot a tartályban, ami tovább növeli a homogenitást és megakadályozza az üledék leülepedését. A speciális tankkialakítás és az alul elhelyezett öblítő rendszer is ezt a célt szolgálja.

3. Szivattyúzás és felhasználás:

• Kész iszap tárolása: Miután a fúróiszap elkészült és homogén lett, a tartályban tárolják, készen a felhasználásra.
• Szállítás a fúróberendezéshez: A keverőállomás beépített szivattyúja a fúróiszapot tömlőkön keresztül a fúróberendezéshez (pl. TERRA-JET) szállítja. Az MS 850e modell esetében a szivattyúzási teljesítmény percenként akár 850 liter is lehet, ami rendkívül gyors munkavégzést tesz lehetővé.
• Pumpálás a fúrófejhez: A fúróiszap a fúróberendezésen keresztül a fúrószárba jut, majd a fúrófejnél kilép. Itt kettős feladata van: hűti a fúrófejet, és kimossa a furatból a kitermelt földet és törmeléket. A fúróiszap a furat falát is stabilizálja, megakadályozva az omlást.

A TERRA MS 850e sajátosságai:

Az MS 850e jellegzetessége a nevében is szereplő „e” betű, ami az elektromos meghajtásra utal. Míg a korábbi MS 700 modell benzinmotorral (pl. Honda) működik, az MS 850e elektromos motorral van szerelve. Ez csendesebb és környezetbarátabb működést tesz lehetővé, ami zárt térben vagy lakóövezetben történő munkavégzés esetén jelentős előny. Az elektromos hajtás emellett a karbantartási igényt is csökkenti.

Az MS 850e
folyadékkeverő rendszert úgy tervezték, hogy a lehető legnagyobb teljesítményt és hatékonyságot biztosítsa alacsony költségek mellett. Egy bevált keverő- és adagolószivattyú hajtja, amely speciális tömítésekkel rendelkezik a bentonithoz, és akár 850 liter/perc fúrófolyadékot is képes szállítani. Az MS 850e minden méretű vízszintes irányított fúrórendszert támogat.

LEGJOBB HATÉKONYSÁG ÉS TELJESÍTMÉNY

Az MS 850e folyadékkeverő rendszert úgy tervezték, hogy a legnagyobb teljesítményt és hatékonyságot biztosítsa alacsony költségek mellett. Egy bevált, bentonithoz speciális tömítésekkel ellátott keverőszivattyú hajtja, akár 850 liter/perc fúrófolyadékot is kínál. Az MS 850e minden méretű vízszintes irányított fúrórendszert támogat.

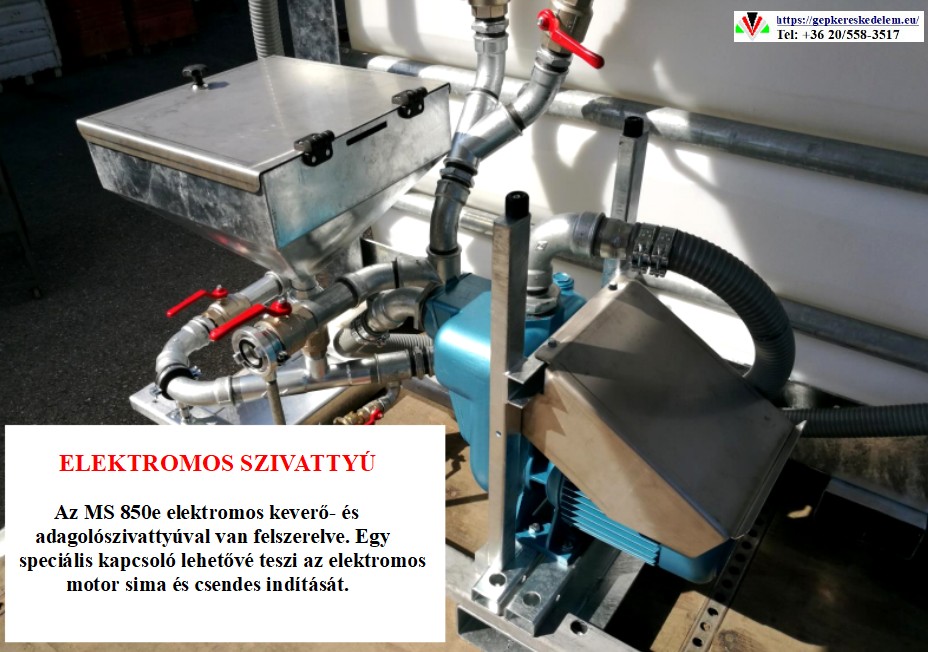

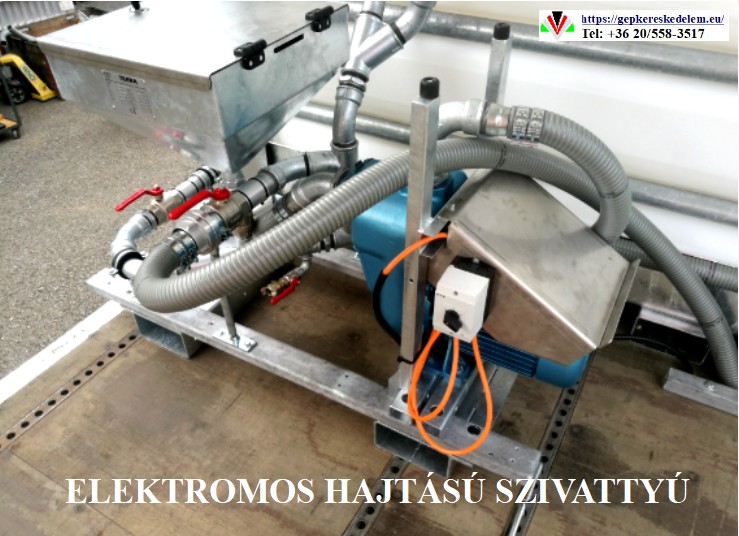

ELEKTROMOS HAJTÁSÚ SZIVATTYÚ

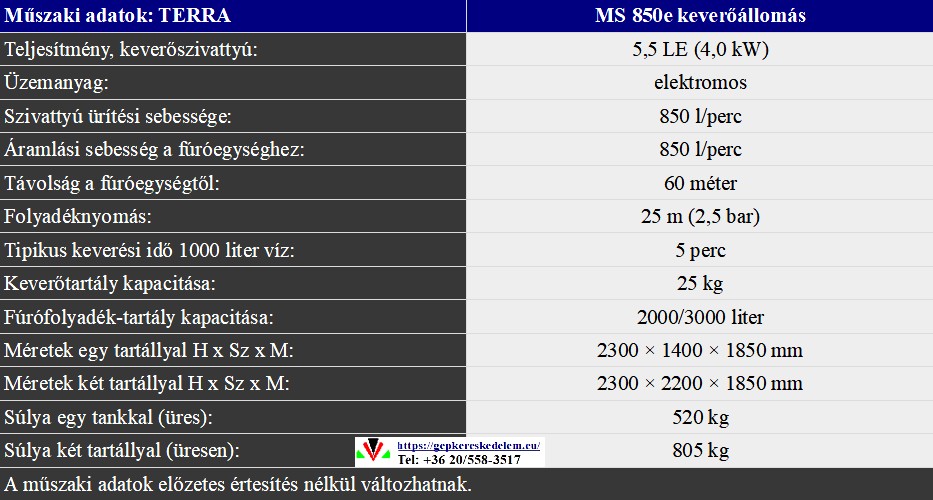

Az MS 850e elektromos meghajtású. A szivattyú 5,5 LE (4 kW) teljesítményt igényel. A TERRA 15-20 kVA teljesítményű dízel áramfejlesztőt ajánl. Az elektromos szivattyú csendes és környezetbarát.

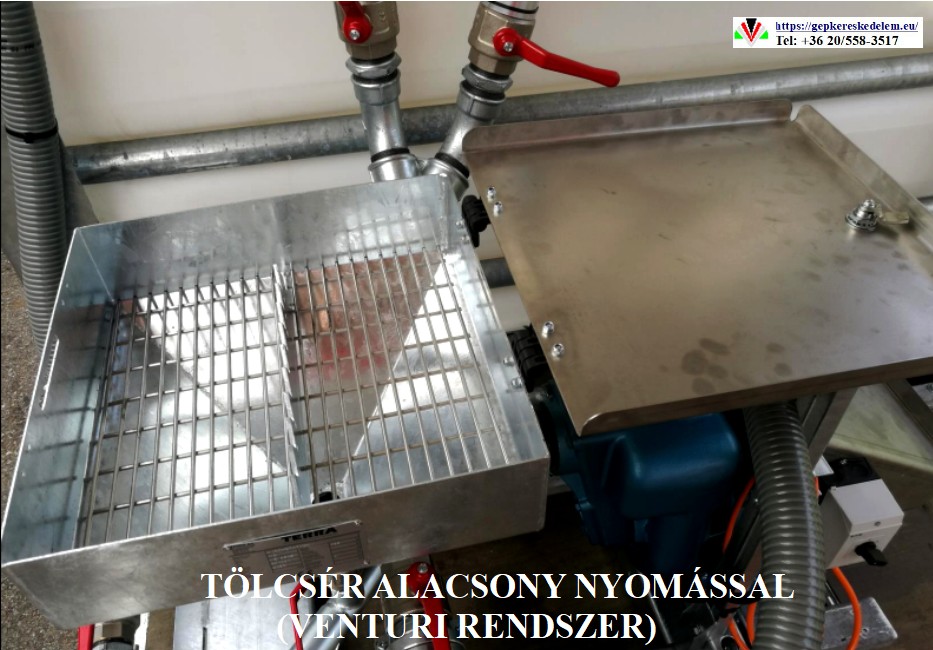

TÖLCSÉR ALACSONY NYOMÁSSAL (VENTURI RENDSZER)

A vágókéssel ellátott nagy tölcsér megkönnyíti a fúró életét a munkahelyen. A tölcsérben lévő vágókés kinyitja a bentonitos zsákokat. Egy 25 kg-os bentonitos zsák helyezhető a tölcsér mellé. A venturi cső miatt vákuum van az egész rendszerben. A bentonitot a keverőegység szívja be, amely megbízható keverést biztosít.

TERRA – mindig egy vetéssel előrébb!
