Térkövező gép traktorra, rakodógépre, Optimas Vacu-Lift H / P / D

Mit tudhatunk az Optimas Vacu-Lift H / P / D térkövező gépről:

Az Optimas Vacu-Lift széria (H, P, és D változatok) egy rendkívül hatékony, vákuumtechnológián alapuló eszközcsalád, amelyet kifejezetten nehéz útépítési elemek – például szegélykövek, betonlapok vagy természetes kövek – precíz és fizikai megterhelés nélküli mozgatására terveztek.

A legfontosabb tudnivalók ezekről a gépekről:

1. Mi a különbség a H, P és D jelölések között?

A betűjelek az eszköz meghajtási módjára utalnak, így a munkaterület adottságaihoz leginkább illeszkedő modellt választhatjuk:

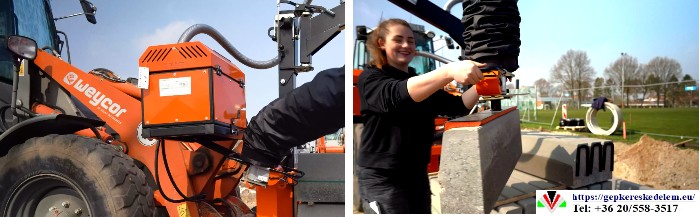

• H (Hidraulikus): A hordozógép (pl. kotrógép vagy rakodó) hidraulikus rendszerére csatlakozik. Nincs saját motorja, így halkabb és kevesebb karbantartást igényel.

Az Optimas Vacu-Lift H a széria „legcsendesebb” és legkevesebb karbantartást igénylő tagja, mivel ez a változat a hordozógép (kotró, rakodó, traktor) meglévő hidraulikus rendszerét használja a vákuum előállításához.

A részletes technikai és gyakorlati tudnivalók kifejezetten a H (Hidraulikus) modellről:

1. Működési mechanizmus

A gép lelke egy hidraulikus motorral hajtott vákuumventilátor. Ezt a hordozógép hidraulika-köre (általában a kalapács- vagy rézsűkör) táplálja.

• Energiaátvitel: A hidraulikus energia egy nagy teljesítményű vákuumot hoz létre, amely az emelőtömlőben szívóerőt generál.
• Vezérlés: A gém végén található fogantyúval a kezelő szabályozza a vákuum erejét: ha elengedi a levegőt, a tömlő megnyúlik (leereszt), ha elzárja, a vákuum összehúzza a tömlőt (emel).

2. Műszaki adatok és követelmények

Ahhoz, hogy a Vacu-Lift H megfelelően működjön, a hordozógépnek teljesítenie kell bizonyos feltételeket:

• Olajáramlás: Általában kb. 20-25 liter/perc szükséges.
• Üzemi nyomás: Kb. 150-180 bar.

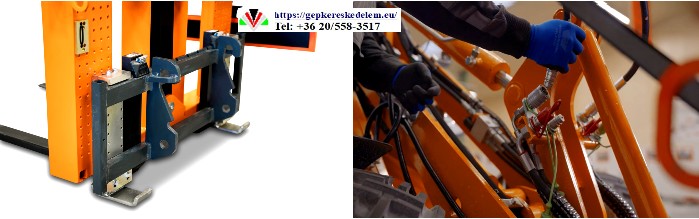

• Csatlakozás: Standard hidraulikus gyors csatlakozókkal (nyomó és visszafolyó ág) kapcsolódik.
• Súly: Maga az egység viszonylag könnyű (kb. 70-90 kg szívótalp nélkül), így kisebb minikotrókra is felszerelhető.

3. A „H” változat specifikus előnyei

A benzinmotoros (P) vagy dízel (D) változattal szemben a hidraulikus kivitelnek számos előnye van:

• Zajszint: Mivel nincs rajta külön robbanómotor, csak a vákuum suhogása hallható. Ez ideális városi környezetben, kórházak vagy iskolák közelében végzett munkánál.
• Karbantartás: Nincs szükség olajcserére a motorban, nincs gyertya, légszűrő vagy üzemanyag-ellátó rendszer, amit szervizelni kellene.
• Kompakt méret: Kisebb és könnyebb, mint az önálló motoros egységek, így nem foglal sok helyet a szállítógépen.
• Üzemanyag: Nem kell külön benzines kannát hordani a helyszínre; a gép abból az energiából dolgozik, amit a kotrógép egyébként is megtermel.

4. Mire használható?

A Vacu-Lift H-val szinte bármilyen nem porózus vagy mérsékelten porózus anyag emelhető:

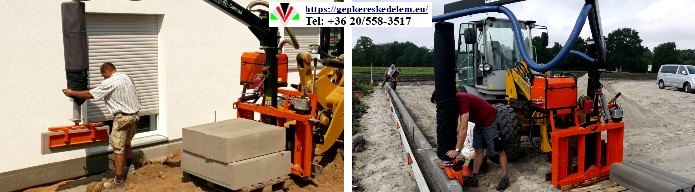

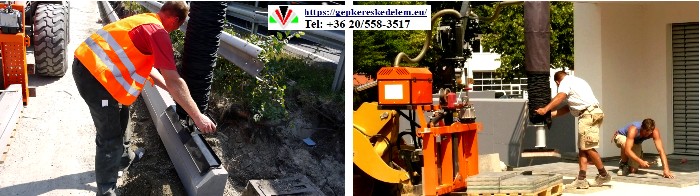

• Szegélykövek: Akár a 100 cm hosszú, nehéz útszegélyek is.
• Betonlapok: Teraszburkolók, járdalapok.
• Terméskövek: Megfelelő (esetleg speciális gumitömítésű) szívótalppal.
• Lépcsőelemek: Nehéz tömblépcsők precíz elhelyezése.

5. Fontos kiegészítők

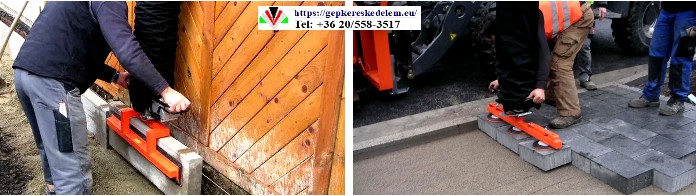

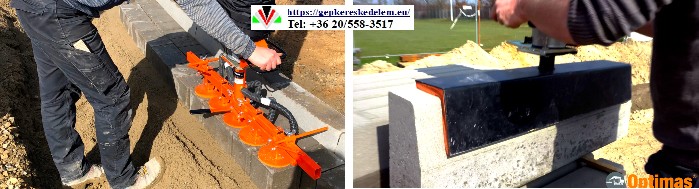

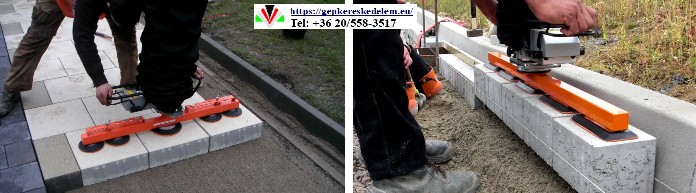

A gép hatékonyságát a szívótalpak (tappancsok) adják. Ezeket a teher súlyához és formájához kell igazítani.

Tipp: Ha a hordozógépnek nincs elegendő kinyúlása, a Vacu-Lift H-t gyakran egy csuklós gémkarral (Gelenkausleger) kombinálják, amit a kotró kanálhelyére vagy a rakodó villájára szerelnek. Ezáltal a gép fixen áll, a kezelő pedig egy 3-4 méteres körzetben szabadon mozgathatja a köveket.

• P (Petrol/Benzin): Saját robbanómotorral (általában Honda) rendelkezik. Teljesen önálló egység, így bármilyen emelőgépre (akár villás targonca villájára is) egyszerűen ráakasztható.

Az Optimas Vacu-Lift P (Petrol/Benzin) a legnépszerűbb változat a sorozatban, mivel ez kínálja a legnagyobb szabadságot. Ez egy teljesen önellátó (autonóm) egység, amelyhez nincs szükség a hordozógép hidraulikájára vagy elektromos hálózatára.

A részletes áttekintés a benzines modellről:

1. Meghajtás és motor

A gép lelke egy megbízható, ipari kivitelű benzinmotor, amely közvetlenül hajtja meg a nagy teljesítményű vákuumventilátort.

• Motor típusa: Általában Honda GX szériás (pl. GX 200) négyütemű motorral szerelik, amely híres a könnyű indításról és a hosszú élettartamról.
• Indítás: Berántóval indul, de a modern változatoknál elérhető az elektromos önindító is.
• Fogyasztás: Rendkívül gazdaságos, egy tank üzemanyaggal általában egy teljes műszakot (8 órát) képes végigdolgozni.

2. A „P” változat legnagyobb előnye: A mobilitás

Mivel a gép független a hordozógép rendszereitől, a felszerelése mindössze pár percet vesz igénybe:

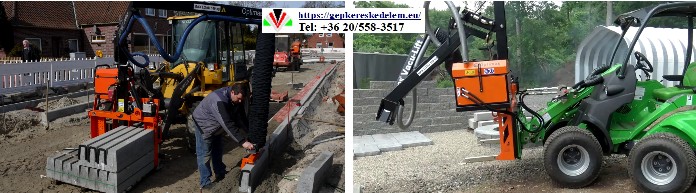

• Bármire ráakasztható: Használható kotrógéppel, homlokrakodóval, targoncával, de akár egy egyszerű láncos emelővel is.
• Gyors csere: Ha a kotrógépnek más feladata van, a Vacu-Lift P-t egyszerűen leakasztják, és áthelyezik egy másik gépre vagy egy fix darura.
• Plug & Play: Nem kell hidraulika-tömlőkkel bajlódni, nincs olajszivárgás-veszély, és nem terheli a hordozógép hidraulikus rendszerét (nem melegíti az olajat).

3. Felépítés és technikai jellemzők

A gép egy kompakt acélkeretbe van építve, amely védi a motort és a ventilátort a külső behatásoktól.

• Vákuum-emelőtömlő: A teher emelését és süllyesztését itt is a vákuum nyomása szabályozza a kezelőkaron keresztül.
• Emelési kapacitás: Alapkiépítésben általában 140 kg, de speciális kiegészítőkkel ez növelhető.
• Beépített biztonság: Minden modell rendelkezik egy nagyméretű vákuumtartállyal. Ha a motor véletlenül leállna, a tartályban lévő vákuum még percekig biztonságosan megtartja a követ, így elkerülhető a baleset.

4. Alkalmazási területek

A benzines kivitelt kifejezetten olyan helyszínekre ajánlják, ahol:

• Változó gépparkkal dolgoznak: Ma minikotró, holnap targonca emeli.
• Nagy távolságok vannak: A gép bárhol bevethető, ahol van benzin.
• Bérbeadás: A gépkölcsönzők kedvence, mert bármelyik ügyfél gépére azonnal felszerelhető speciális csatlakozók nélkül.

5. Összehasonlítás a többi típussal

Jellemző	Vacu-Lift P (benzin)	Vacu-Lift H (Hidraulikus)
Önállóság	Teljesen független	A hordozógéptől függ
Zajszint	Hangosabb (motorhang)	Csendesebb
Karbantartás	Motorolaj, légszűrő, gyertya	Minimális (csak a ventilátor)
Telepítés	1 perc (csak felakasztás)	5-10 perc (hidraulika bekötés)

Hasznos tipp a használathoz:

A benzinmotoros változatnál érdemes figyelni a légszűrő tisztaságára, különösen poros környezetben (térkő vágás mellett), mivel a vákuumventilátor nagy mennyiségű levegőt mozgat meg. A tiszta szűrő garantálja a maximális emelőerőt.

• D (Dízel): Szintén önálló meghajtású, de dízelüzemű motorral szerelt, ami a nagyüzemi, egész napos munkálatoknál üzemanyag takarékosabb megoldás lehet.

2. Működési elv és felépítés

A gép egy robusztus vázból, egy vákuumpumpából és egy emelőegységből áll. Az emelést nem láncok végzik, hanem egy vákuum-emelőtömlő.

• Fizikai tehermentesítés: A kezelőnek nem kell súlyt emelnie. A vákuum egyszerre szolgál a kő rögzítésére („megfogására”) és a felemelésére.
• 360°-os rotáció: Az emelőegység körbeforgatható, így a kövek pontos beillesztése rendkívül egyszerű.
• Biztonság: A rendszer rendelkezik egy biztonsági tartállyal, amely áramszünet vagy motorleállás esetén is megtartja a terhet egy ideig, így az nem esik le azonnal.

3. Főbb műszaki előnyök

• Teherbírás: Kiviteltől függően általában 140 kg-tól 200 kg-ig terjedő emelési kapacitással rendelkeznek (megfelelő szívótalppal).
• Univerzalitás: A szívótalpak (tappancsok) percek alatt cserélhetők. Van külön talp szegélykövekhez, nagyméretű járólapokhoz vagy akár porózusabb felületekhez is.
• Hosszú kinyúlás: A csuklós gémkaros változatok (pl. Vacu-Lift S kivitel) nagy munkaterületet fednek le anélkül, hogy a hordozógéppel állandóan mozogni kellene.

4. Miért éri meg használni?

Előny	Leírás
Egészségvédelem	Megelőzi a hát- és deréksérüléseket, mivel a gép végzi a nehéz munkát.
Hatékonyság	Akár 2-3 ember munkáját is kiválthatja, és sokkal gyorsabb vele a szegélykövezés.
Precizitás	A kövek szorosan egymás mellé illeszthetők anélkül, hogy az ujjak beszorulnának.
Sérülésmentesség	Nem hagy nyomot a kövön (szemben a mechanikus fogókkal), így nincs selejt.

Összegzés

Az Optimas Vacu-Lift széria a professzionális térkövezők és útépítők „svájci bicskája”. Ha gyakran dolgoznak nehéz szegélykövekkel vagy nagy betonlapokkal, a P vagy D változat a legnagyobb szabadságot adja, míg a H változat a legegyszerűbb fenntartású megoldás, ha a kotrógépen van szabad hidraulika kör.

Optimas Vacu-Lift H / P / D térkövező alapfelszereltsége:

Az Optimas Vacu-Lift széria (H, P és D modellek) alapfelszereltsége úgy lett összeállítva, hogy a gép a kicsomagolás és a hordozógépre való felszerelés után azonnal munkára fogható legyen. Bár a meghajtás módja eltérő, a vákuumtechnikai és emelési komponensek azonosak.

Az alapcsomag tartalma, amely minden új Vacu-Lift egységhez jár:

1. Központi egység (A „szív”)

• Vákuum-előállító egység: A választott meghajtásnak megfelelő motor (H – hidraulikus motor, P – Honda benzinmotor, D – Hatz dízelmotor) és a hozzá kapcsolt nagy teljesítményű vákuumventilátor.

A vákuum-előállító egység az Optimas Vacu-Lift szíve. Ez a komponens felelős azért, hogy a környezeti levegőt kiszívja a rendszerből, és létrehozza azt a nyomáskülönbséget, amely lehetővé teszi a több száz kilós kövek felemelését.

A technikai részletek arról, hogyan épül fel és hogyan működik ez az egység a különböző modelleknél:

1. Vákuumventilátor (turbina)

Minden Vacu-Lift modellben egy nagy teljesítményű, centrifugális elven működő vákuumventilátor található.

• Feladata: Nem csupán „szívást” hoz létre, hanem folyamatosan nagy mennyiségű levegőt mozgat meg. Ez azért kritikus, mert a betonkövek gyakran porózusak (átengedik a levegőt), és a ventilátornak képesnek kell lennie ezt a veszteséget ellensúlyozni a biztonságos tartáshoz.
• Hatékonyság: Úgy tervezték, hogy már alacsonyabb fordulatszámon is stabil vákuumot generáljon, csökkentve az üzemanyag-fogyasztást és a zajt.

2. Meghajtási különbségek az egységen belül

A vákuum-előállító egység „eleje” (a ventilátor) ugyanaz, de a „háta” (ami hajtja) változik:

• Vacu-Lift H (Hidraulikus): A ventilátor tengelyére egy hidraulikus motor van építve. Itt nincsenek szíjak, a hajtás közvetlen. Egy nyomásszabályzó szelep védi a rendszert a hordozógép esetleges túlnyomásától.
• Vacu-Lift P (Benzines): Itt a Honda motor egy ékszíj-áttételen keresztül hajtja meg a ventilátort. Ez védi a motort a hirtelen rántásoktól és lehetővé teszi a ventilátor optimális fordulatszámának beállítását.
• Vacu-Lift D (Dízel): Hasonló a benzineshez, de robusztusabb, a dízelmotor alacsonyabb fordulatszám melletti nagy nyomatékát használja ki.

3. A levegőszűrés és tisztítás

Mivel a térkövezés porral jár (vágás, homokozás), a vákuum-előállító egység kritikus része a szűrőrendszer:

• Ciklon-hatás: A beszívott levegő egy része már a tartályban örvénylik, így a nagyobb porszemcsék leülepednek.
• Papírszűrő: Egy nagyméretű, cserélhető lamellás szűrő akadályozza meg, hogy a finom por bejusson a ventilátorba, ami koptatná a lapátokat vagy rontaná a kiegyensúlyozottságot.

4. Biztonsági puffertartály

Az egység váza egyben egy légmentesen zárt tartály is.

• Ez tárolja a „tartalék vákuumot”.
• Ha a motor hirtelen leáll, a tartályban lévő vákuum még kb. 1-2 percig (a kő porozitásától függően) képes megtartani a terhet, ami elegendő idő a kő biztonságos földre helyezéséhez.

5. Vákuumszabályozás

Az egységen található egy túlnyomás elleni szelep (vákuum-korlátozó). Ez megakadályozza, hogy a rendszer túlszívja magát, ami károsíthatná a tömlőt vagy a ventilátort, ha például egy teljesen lég tömör acéllapot emelnének meg vele.

Gyakorlati tanács: A vákuum-előállító egység leghatékonyabb ellenőrzési módja a beépített manométer (vákuummérő). Ha a mutató nem éri el a zöld mezőt, az általában vagy a szűrő telítettségére, vagy a szívótalp gumitömítésének sérülésére utal.

• Vákuum-biztonsági tartály: Egy integrált puffertartály, amely biztosítja, hogy a teher hirtelen motorleállás esetén se essen le azonnal.

A vákuum-biztonsági tartály az Optimas Vacu-Lift egyik legfontosabb passzív biztonsági eleme. Ez az alkatrész felel azért, hogy egy esetleges üzemzavar ne vezessen azonnali balesethez.

Mivel a vákuummal történő emelésnél a teher leesése súlyos sérüléseket vagy anyagi kárt okozhat, a mérnökök egy „puffer” rendszert építettek be. Íme a részletek:

1. Mi a feladata?

A tartály elsődleges célja a tartalék vákuum tárolása. Ha a vákuum-előállító egység (a motor vagy a hidraulika) hirtelen leáll, a rendszerben nem szűnik meg azonnal a szívóerő.

• A tartályban lévő „negatív nyomás” (vákuum) még elegendő ideig fenntartja az emelőtömlő szívóerejét, hogy a kezelőnek legyen ideje a megemelt követ biztonságosan a földre ereszteni.

2. Hogyan működik?

A rendszerben egy visszacsapó szelep található a vákuumventilátor és a tartály között.

• Amikor a motor jár, a ventilátor folyamatosan „üríti” a tartályt (létrehozza a vákuumot).
• Ha a motor leáll, a visszacsapó szelep azonnal lezár, így a kinti levegő nem tud a ventilátoron keresztül visszaáramlani a rendszerbe.
• A tartály ekkor válik az egyetlen vákuumforrássá, amely tartja a szívótalpon lévő követ.

3. Meddig tartja meg a követ?

Ez a leggyakoribb kérdés, és a válasz a teher anyagától függ:

• Tömör beton/terméskő: Ha az anyag nem porózus, a tartály akár percekig is képes megtartani a követ.
• Porózus/légáteresztő kő: Ebben az esetben a kő pórusain keresztül levegő szivárog be, így a biztonsági idő lerövidül (néha csak 15-30 másodpercre), de ez is elég a vészhelyzeti reagáláshoz.

4. A tartály mint a gép váza

Az Optimas gépeknél a tervezés zsenialitása, hogy a biztonsági tartály gyakran nem egy különálló „doboz”, hanem maga a gép robusztus acélváza szolgál tartályként.

• Ez helytakarékos megoldás.
• Rendkívül ellenálló a fizikai behatásokkal szemben.
• Növeli a gép stabilitását és súlyát, ami segít az emelési egyensúly megtartásában.

5. Karbantartás és ellenőrzés

A tartály nem igényel különösebb karbantartást, de két dologra figyelni kell:

• Tömítettség: Időnként ellenőrizni kell a hegesztéseket és a csatlakozásokat. Ha a gép kikapcsolt állapotban túl gyorsan elveszíti a vákuumot (a manométer mutatója gyorsan leesik), akkor valahol szivárgás lehet.
• Kondenzvíz: A nagy nyomáskülönbség miatt a tartály belsejében pára csapódhat le. A legtöbb modell alján található egy leeresztő csavar vagy szelep, amivel az összegyűlt vizet le lehet engedni (különösen fagyveszélyes időszakban fontos).

Biztonsági tipp:

A gép használata előtt mindig meg kell várni, amíg a manométer (vákuummérő) mutatója eléri a tartályban a zöld mezőt. Csak ekkor szabad megkezdeni az emelést, mert a biztonsági tartalék csak ekkor áll rendelkezésre teljes mértékben.

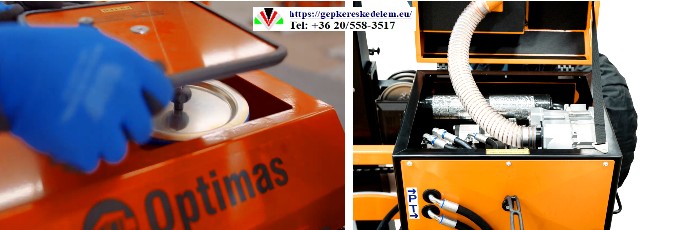

• Porvédelem: Egy nagyméretű, cserélhető száraz papírszűrő, amely megvédi a ventilátort a portól és a törmeléktől.

A porvédelem az Optimas Vacu-Lift gépek egyik legfontosabb „láthatatlan” védelmi vonala. Mivel a vákuumtechnológia lényege a hatalmas mennyiségű levegő beszívása, a gép gyakorlatilag úgy működik a munkaterületen, mint egy óriási ipari porszívó.

A por elleni védekezés három szinten történik a rendszerben:

1. A nagyméretű légszűrő (Papírszűrő)

A vákuum-előállító egység előtt egy nagyméretű, lamellás száraz papírszűrő található.

• Feladata: Megállítja a finom port, a homokot és a törmeléket, mielőtt azok elérnék a vákuumventilátort (turbinát).
• Fontossága: Ha a por bejutna a ventilátorhoz, az csiszolópapírként koptatná el a nagy sebességgel forgó lapátokat, ami a szívóerő drasztikus csökkenéséhez és a gép tönkremeneteléhez vezetne.
• Karbantartás: A szűrő könnyen hozzáférhető, szerszám nélkül kivehető, és sűrített levegővel tisztítható. Erősen poros környezetben (pl. térkővágás közelében) napi tisztítása javasolt.

2. Ciklon-technológiás előszűrés

Az Optimas gépek belső felépítése gyakran alkalmazza a ciklon-elvet.

• A beszívott levegő nem közvetlenül a szűrőre zúdul, hanem egy nagyobb térbe (gyakran a biztonsági tartályba) érkezik, ahol az áramlás lelassul és megpördül.
• A nehezebb porszemcsék és kavicsok a gravitáció hatására az edény aljára hullanak, így csak a legfinomabb por jut el a tényleges szűrőbetétig. Ez jelentősen meghosszabbítja a szűrő élettartamát.

3. Motorvédelem (P és D modelleknél)

A benzines (P) és dízel (D) változatoknál nemcsak a vákuumrendszert, hanem magát a meghajtómotort is védeni kell.

• A Honda vagy Hatz motorok saját, ipari minőségű légszűrővel rendelkeznek.
• Mivel ezek a gépek gyakran a porfelhő közepén állnak, az Optimas úgy helyezi el a motorokat, hogy azok lehetőleg a tisztább levegőrétegekből szívjanak.

Mi történik, ha a porvédelem elhanyagolt?

Ha a szűrő eldugul:

1. Csökken az emelőerő: A gép nem tud elég vákuumot létrehozni, a kő leeshet.
2. Túlmelegedés: A ventilátornak nincs elég levegője a hűtéshez és a munkához, ami extra terhelést ró a motorra.
3. Hosszabb emelési idő: Lassabban „szívja oda” magát a gép a kőhöz.

Hasznos tipp a gyakorlathoz:

Soha ne használja a gépet szűrő nélkül, még rövid ideig sem! Egyetlen munkanap alatt annyi finom por juthat a ventilátorházba, ami maradandó károsodást okozhat a turbina kiegyensúlyozottságában.

2. Emelőrendszer (A „kar”)

• Vákuum-emelőtömlő: Egy speciális, harmonika szerű, strapabíró gumitömlő (rendszerint 140 kg teherbírással az alapcsomagban). Ez végzi magát az emelést a külső légnyomás segítségével.

A vákuum-emelőtömlő az Optimas Vacu-Lift egyik leglátványosabb és legfontosabb része. Ez a komponens felelős magáért az emelési folyamatért, kiváltva ezzel a hagyományos láncokat, köteleket vagy hidraulikus munkahengereket.

Amit erről a speciális alkatrészről tudni érdemes:

1. Hogyan működik az emelés?

A köztudattal ellentétben nem a gép „húzza fel” a tömlőt, hanem a külső légnyomás.

• Amikor a vákuum-előállító egység kiszívja a levegőt a tömlő belsejéből, ott nyomáscsökkenés jön létre.
• A külső (atmoszférikus) légnyomás ekkor elkezdi összenyomni a harmonikaszerű tömlőt.
• Mivel a tömlő fala merevített, de függőlegesen rugalmas, a tömlő összehúzódik (megrövidül), és ezzel felemeli a ráerősített terhet.

2. Felépítés és anyaghasználat

• Harmonika-szerkezet: Speciális, nagy szakítószilárdságú gumiból vagy poliuretánból készül, amelyet belső acélspirál-merevítéssel látnak el. Ez megakadályozza, hogy a vákuum hatására a tömlő oldalirányba összeessen (horpadjon), csak a hosszirányú mozgást teszi lehetővé.
• Méretezés: A tömlő átmérője határozza meg az emelési kapacitást. Minél nagyobb a tömlő keresztmetszete, annál nagyobb súlyt képes felemelni ugyanakkora vákuum mellett. Az alapfelszereltség általában 140 kg teherbírású tömlőt tartalmaz.

3. A vezérlés mechanizmusa

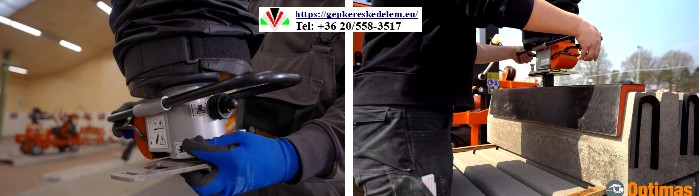

A tömlő alján található a kezelőegység, amellyel a folyamat irányítható:

• Emelés: A kezelő elzárja a levegő útját (meghúzza a kart), a vákuum megnő, a tömlő összehúzódik.
• Süllyesztés: A kezelő szabályozottan levegőt enged a rendszerbe, a vákuum csökken, a tömlő a teher súlya alatt megnyúlik.
• Üresjárat: Ha nincs rajta kő, a tömlő teljesen összehúzódott állapotban van (felhúzódik), hogy ne akadjon bele semmibe a mozgatás során.

4. Strapabírás és élettartam

A vákuum-emelőtömlő egy kopóalkatrész, de rendkívül tartós:

• UV- és időjárásállóság: Úgy tervezték, hogy bírja a tűző napot és a fagyot is.
• Mechanikai védelem: Opcionálisan rendelhető hozzá egy külső védőhuzat („tömlő-zokni”), amely megvédi a gumit a kövek éles széleitől vagy a súrlódástól.

5. Karbantartási és biztonsági tanácsok

• Sérülés ellenőrzése: Naponta ellenőrizni kell, nincs-e rajta repedés vagy vágás. Egy apró lyuk is drasztikusan csökkentheti az emelési magasságot és erőt.
• Tisztítás: Érdemes tisztán tartani, mert a redők közé szorult éles kavicsok idővel kidörzsölhetik az anyagot.
• Tárolás: Használaton kívül érdemes a tömlőt alaphelyzetben (összehúzva vagy tehermentesítve) tárolni, hogy ne nyúljon meg maradandóan.

Előny a hagyományos emeléssel szemben:

Mivel a tömlő rugalmas, ütéscsillapítóként is funkcionál. Ha a hordozógép (pl. kotró) hirtelen mozdul, a tömlő rugalmassága elnyeli a rántást, így a kő nem „pattog” és nem szakad le, ami sokkal finomabb és pontosabb illesztést tesz lehetővé.

• 360°-os forgócsukló: Az emelőtömlő tetején és alján található csapágyazott forgóegység, amely lehetővé teszi a teher végtelenített körbeforgatását anélkül, hogy a tömlő megcsavarodna.

A 360°-os forgócsukló az Optimas Vacu-Lift egyik legpraktikusabb eleme, amely a munkavégzés szabadságát és a milliméterpontos illesztést garantálja. Ez az alkatrész teszi lehetővé, hogy a nehéz betonlapokat vagy szegélyköveket ne csak felemeljük, hanem bármilyen irányba könnyedén be is forgassuk.

A részletek, miért elengedhetetlen ez a kiegészítő:

1. Hol található és mi a feladata?

A Vacu-Lift rendszerben általában két ponton is találkozhatunk forgócsuklóval az optimális mozgástartomány érdekében:

• A tömlő tetején: Ez biztosítja, hogy az egész emelőtömlő szabadon foroghasson a hordozógép gémjéhez képest. Így a tömlő nem csavarodik meg („nem tekeredik össze”), ha a géppel körbefordulunk.
• A szívótalp felett (Kezelőegységnél): Ez a legfontosabb pont a kezelő számára. Itt a kő a saját tengelye körül 360°-ban akadálytalanul elforgatható.

2. Működési elv: Vákuumátvezetés

A legnagyobb technikai kihívás, hogy a csuklónak úgy kell forognia, hogy közben ne szökjön el a vákuum.

• A csukló belsejében speciális, nagy teherbírású, alacsony súrlódású tömítések és csapágyak találhatók.
• Ezek lehetővé teszik a folyamatos légáramlást a forgás közben is, így a szívóerő egy pillanatra sem csökken, miközben a kezelő a követ pozicionálja.

3. Miért fontos ez a gyakorlatban?

• Pontos illesztés: Ha a szegélykövet 5-10 centivel arrébb vagy más szögben kell letenni, nem kell a hordozógéppel (kotróval/rakodóval) manőverezni. A kezelő kézzel, egy mozdulattal a megfelelő szögbe fordítja a követ.
• Ergonómia: A kezelőnek nem kell a saját testével „kibirkóznia” a kő irányát; a kő szinte súlytalanul forog a csuklón, így elkerülhető a csukló- és vállízületek terhelése.
• Helykihasználás: Szűk helyeken (pl. házfal mellett vagy fák között) a gép fixen állhat, és csak a követ forgatjuk be a kívánt helyre.

4. Végtelenített forgás

Fontos jellemző, hogy a forgás „végtelenített”, azaz nincs ütköző. Akárhányszor körbeforgatható a kő bármelyik irányba, a vákuumcső nem fog megcsavarodni vagy elszakadni, mert a csukló elnyeli a mozgást.

Karbantartási tanács

Bár a forgócsuklók zárt egységek, a bennük lévő csapágyak élettartamát növeli, ha:

• Tisztán tartjuk: Megakadályozzuk, hogy sár vagy kötőanyag (cement/beton) száradjon rá a forgó részekre.
• Ellenőrizzük a tömítést: Ha a csuklónál sziszegő hangot hallunk, az a tömítés kopására utalhat, ami rontja az emelési hatékonyságot.

Tudta? Az Optimas forgócsuklói úgy vannak kiegyensúlyozva, hogy a kő a súlypontjában függjön. Ezért még a 150 kg-os elem elforgatásához is elég csupán egy kéz érintése.

3. Vezérlés és ergonómia

• Vezérlőegység (Kezelőkar): Egy kétkezes fogantyú, amelyen található a szeleprendszer. Ezzel szabályozható az emelési sebesség, a süllyesztés és a kő elengedése.
• Hosszabbított kezelőkar: Az alapfelszereltség része egy ergonomikus kar, amely lehetővé teszi, hogy a kezelő kényelmes távolságban álljon a tehertől, és rálásson a pontos illesztésre.

4. Rögzítés a hordozógéphez

• Felfüggesztő szem / Adapter: Egy univerzális rögzítési pont, amellyel a gép lánccal vagy seklivel bármilyen emelőeszközre (kotró kanál, daru) felakasztható.
• Targonca-adapter (gyakori tartozék): Sok esetben az alapfelszereltség része egy olyan keret, amibe a targonca villái közvetlenül belecsúsztathatók.

5. Tartozékok a kezdéshez

• 1 db Szabványos Szívótalp: Általában egy közepes méretű, cserélhető gumitömítéssel ellátott szívólap (pl. szegélykövekhez vagy standard járdalapokhoz optimalizálva).
• Vákuummérő óra (Manométer): A kezelő számára jól látható helyen elhelyezett óra, amely jelzi a biztonságos üzemi vákuumszintet.

Fontos megjegyzés az „alap” és az „extrák” kapcsán:

Bár a gép üzemkész, a speciális szívótalpakat (pl. 8 darabos térkő-emelő fej, extra nehéz sziklákhoz való talp vagy porózus kövekhez való tömítés) gyakran a konkrét feladathoz mérten, külön kell kiválasztani.

Tipp: Ha a gépet Optimas fektetőgéppel vagy csuklós gémkarral akarja használni, ellenőrizze, hogy a csatlakozó adapter (pl. gyors cserélő feje) része-e az ajánlatnak, mert ez gyártónként és géptípusonként változhat.

Optimas Vacu-Lift H / P / D térkövező opciói:

Az Optimas Vacu-Lift H / P / D gépek modularitása lehetővé teszi, hogy az alapgépet a konkrét munkaterülethez és feladathoz (szegélykövezés, nagyelemes burkolás, vagy akár sziklák mozgatása) igazítsuk.

A legfontosabb választható opciók és kiegészítők:

1. Különböző szívótalpak (Vákuum-tappancsok)

Ez a legfontosabb opciós kör, mivel a talp határozza meg, mit tudunk felemelni:

• Szegélykő-talpak: Kifejezetten keskeny és hosszú kivitel, különböző hosszúságú gumiperemmel.
• Többköves emelőfejek: Lehetővé teszik egyszerre több (pl. 4-6-8 darab) térkő felemelését és lerakását a raklapról közvetlenül az ágyazatba.
• Nagyméretű lapemelők: Járda- és teraszlapokhoz (pl. 60×60, 80×80 cm vagy nagyobb).
• Lépcső- és blokkelemekhez való talpak: Extra erősített kivitel a nehéz beton tömbelemekhez.
• Speciális tömítések: Porózusabb vagy strukturált felületű kövekhez (pl. mosott kavicsos felület) választható vastagabb, lágyabb gumitömítés.

2. Csuklós gémkarok (Gelenkausleger)

Ha a Vacu-Liftet nem közvetlenül a kotró gémjére akasztjuk, hanem egy köztes kart használunk:

• Fali vagy oszlopos rögzítés: Fix telephelyekre vagy előregyártó üzemekbe.
• Hordozógépre szerelhető csuklós gém: Ez egy 2-4 méteres kinyúlású kar, ami a kotrógép kanálhelyére vagy a rakodó villájára szerelhető. Ezzel a gép egy helyben állhat, miközben a kezelő hatalmas területet tud „belepni” a vákuumos fejjel.

3. Hordozó-adapterek

• Gyors cserélő adapter: Kifejezetten az Ön munkagépéhez (pl. Lehnhoff, Verachtert, stb.) passzoló felfogató egység, így a Vacu-Lift pár másodperc alatt felvehető, mint egy kanál.
• Targonca-villa adapter: Biztonsági rögzítéssel ellátott keret, amely megakadályozza az egység lecsúszását a villákról.

4. Kényelmi és védelmi opciók

• Tömlővédő huzat („Védőzokni”): Megvédi a vákuum-emelőtömlőt a mechanikai sérülésektől (éles kövek), az UV-sugárzástól és a kosztól.
• Hosszabbított kezelőkar: Mélyebb árkokban végzett szegélykövezésnél vagy extra széles lapoknál hasznos, hogy a kezelő távolabb állhasson a tehertől.
• Elektromos önindító: A benzinmotoros (P) és dízel (D) változatokhoz kérhető, így nem kell berántani a motort.
• Munkalámpák: A vákuumegységre szerelt LED-es lámpák, amelyek közvetlenül a lerakás helyét világítják meg szürkületben.

5. Rádiós távvezérlés

Bizonyos speciális összeállításoknál elérhető, hogy a hordozógép mozgását vagy a vákuum ki/be kapcsolását távolról irányítsák, bár a Vacu-Lift alapvetően kézi vezérlésű (a fogantyúnál).

Melyiket érdemes választani?

• Ha csak szegélykövezik: Egy H vagy P modell + szegélykő-talp + védőhuzat az ideális.
• Ha nagy területeket burkol (pl. mélygarázs, parkoló): A P modell + csuklós gémkar + többköves emelőfej a leghatékonyabb kombináció.

Optimas Vacu-Lift H / P / D térkövező piaci versenytársai:

Az Optimas Vacu-Lift szériája az egyik legismertebb a piacon, de több európai gyártó is kínál hasonló elven működő, professzionális vákuumos emelőberendezéseket. A versenytársak elemzésekor érdemes figyelembe venni, hogy egyesek a hordozógépre szerelhető egységekre, mások az önjáró gépekre specializálódtak.

A legfontosabb piaci versenytársak:

1. Probst (Németország)

A Probst az Optimas legközvetlenebb és legnagyobb globális versenytársa. Termékpalettájuk szinte teljesen lefedi ugyanazt a kört.

• Közvetlen modell: Probst Jumbo BV széria.
• Erőssége: Rendkívül széles választék a szívótalpakból és a darugém-megoldásokból.
• Különbség: A Probst gyakran modulárisabb rendszereket kínál, míg az Optimas híres a robusztus, „egybefüggő” gépváz-kialakításáról.

2. Hunklinger (Németország)

Bár a Hunklinger neve leginkább a hidraulikus térkőrakó fogókról (szorítórendszerekről) ismert, kínálnak vákuumos megoldásokat is.

• Megközelítés: Ők elsősorban a hidraulikus (H-modellhez hasonló) adapterekre koncentrálnak, amelyeket kotrógépekre lehet szerelni.
• Előny: Ha egy cég már rendelkezik Hunklinger hidraulikus forgatóval, a vákuumos egységeik gyakran könnyen integrálhatók.

3. Baron (Dánia)

A Baron a könnyebb, mobilabb és elektromos meghajtású vákuumemelőkre fókuszál.

• Közvetlen modell: Baron V-széria.
• Jellemző: Gyakran kisebb teherbírásúak, de nagyon finom mozgatást tesznek lehetővé. Gyakran választják őket kertépítők, ahol kisebb súlyokkal és szűkebb helyeken kell dolgozni.

4. AL-Vac (Dánia)

Az AL-Vac nagy tapasztalattal rendelkezik a nehézipari vákuumtechnológiában, és kínálnak kifejezetten útépítésre szánt modelleket.

• Közvetlen modell: AL-Vac Handy és AL-Vac Tornado.
• Jellemző: Nagyon erősek a porózus kövek kezelésében, és gyakran kínálnak akkumulátoros/elektromos változatokat is, ami beltéri munkáknál (pl. logisztikai csarnokok padlózása) előny.

Piaci összehasonlítás: Mi alapján választanak a vevők?

Szempont	A legjobb vákuumos emelők	Főbb Versenytársak
Tartósság	Kiemelkedő, vastag acélváz (biztonsági tartály).	Változó, sok a könnyített alumínium vázas modell.
Szervizháttér	Európa-szerte kiváló (főleg Magyarországon).	Gyártótól függően változó elérhetőség.
Sokoldalúság	A P/H/D választék miatt bármilyen gépre jó.	Sok gyártó csak egyféle meghajtásra (pl. csak benzin) állt rá.
Árazás	Prémium kategória (magasabb ár, magas értéktartás).	A dán és kisebb német márkák gyakran olcsóbbak.

Melyiket válasszam?

• Ha maximális megbízhatóság és a legjobb biztonsági tartály a cél: Az Optimas marad a favorit.
• Ha speciális, egyedi szívótalpakra van szükség minden egyes kőfajtához: A Probst kínálata versenyezhet vele.
• Ha kisebb, könnyebb és esetleg elektromos gépet keres kertépítéshez: Érdemes megnézni a Baron vagy az AL-Vac kínálatát.

Érdekli az Optimas Vacu-Lift H / P / D térkövező?

Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani a kotrógépéhez legjobban illő modellt és konfigurációt.

Sámuel Kovács József

e-mail: samuel@gepkereskedelem.eu

Tel: +36 20/558-3517
