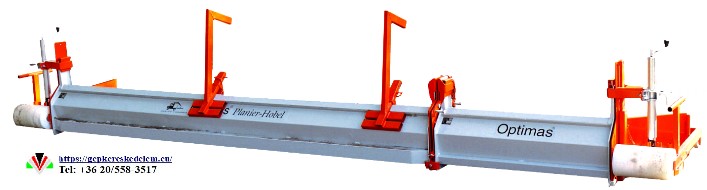

Térkőaljzat szintező (lehúzó) OPTIMAS MAXI-ESZTRICH

Egy 1985-ös Optimas találmány – divatosabb, mint valaha!

Mit tudhatunk az OPTIMAS MAXI-ESZTRICH térkőaljzat szintezőről:

Az Optimas Maxi-Esztrich (gyakran Maxi-Screed néven is említett) rendszer az egyik legnépszerűbb professzionális eszköz a térkőágyazat (homok, zúzalék, murva) pontos és hatékony lehúzására. Az Optimas cég már 1985 óta gyártja ezt a típust, és a „teleszkópos” megoldásokkal szemben a moduláris felépítésre esküszik.

A legfontosabb tudnivalók a rendszerről:

1. Főbb műszaki jellemzők

• Moduláris szélesség: A munkaszélesség fokozatmentesen állítható 0,35 métertől egészen 7,5 méterig. Ez azért lehetséges, mert különböző méretű köztes darabokat (pl. 0,35 m, 0,75 m, 1,5 m, 2,2 m stb.) lehet egymáshoz kapcsolni.
• Tetőprofil kialakítása: A rendszer alkalmas „tetőprofil” (domború felület) kialakítására is, maximum 9%-os dőlésszögig. Ez elengedhetetlen az utak vízelvezetéséhez.
• Magasságállítás: Mindkét oldalon fokozatmentesen állítható magasság, jól olvasható skálázással, így milliméter pontosan beállítható a rétegvastagság.

2. Kialakítás és működés

• Vödör-forma (Bucket design): A lehúzó profilja speciális, hajlított formájú. Ez lehetővé teszi, hogy nagy mennyiségű anyagot toljon maga előtt anélkül, hogy a szerkezet „felúszna” vagy megemelkedne a törmeléktől.
• Húzási pontok: A húzóláncok és a kerekek elhelyezése úgy van optimalizálva, hogy a lehúzó stabilan az aljzaton maradjon.
• Oldalsó szárnyak: Mozgatható oldalsó szárnyakkal rendelkezik, amelyek lehetővé teszik a tiszta lehúzást egészen a szegélykövek széléig.

3. Használati módok

A Maxi-Esztrich rugalmasságát az adja, hogy többféleképpen is megvezethető:

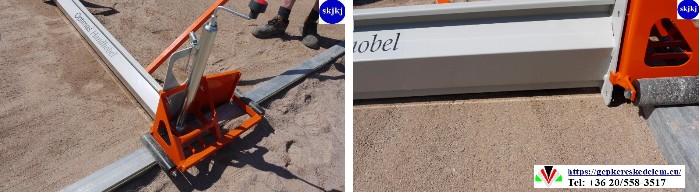

1. Saját síneken: Az Optimas saját dugaszolható szintező sínrendszerén (60×80 mm-es zártszelvények).

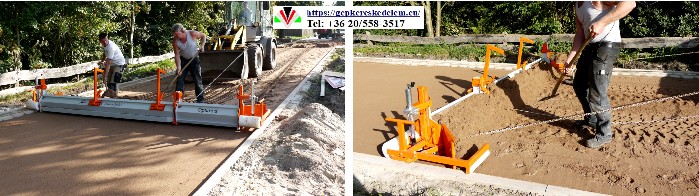

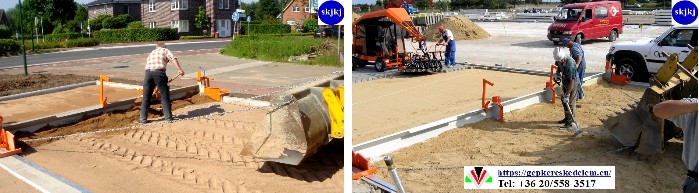

2. Meglévő szegélyeken: A kerekek futhatnak a már lerakott szegélykövön vagy folyókán.
3. Kombináltan: Egyik oldalon sínen, másik oldalon szegélyen.

4. Előnyök a gyakorlatban

• Anyagmegtakarítás: A pontos lehúzás miatt elkerülhető a felesleges ágyazóanyag használata (akár 10-25% megtakarítás).
• Időhatékonyság: Sokkal gyorsabb, mint a kézi vonalzóval vagy deszkával történő szintezés.

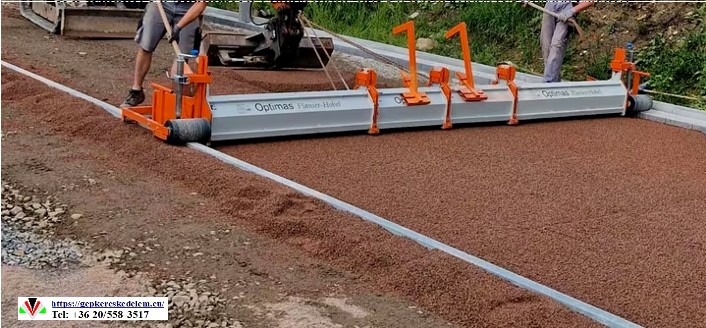

• Fizikai kímélet: A munkavégzés álló helyzetben, lánccal húzva vagy géppel (pl. kotróval, homlokrakodóval) történik, így minimális a derékra jutó terhelés.

OPTIMAS MAXI-ESZTRICH térkőaljzat szintező alapfelszereltsége:

Az Optimas Maxi-Esztrich (Maxi-Screed) alapfelszereltsége egy moduláris rendszer, amelyet úgy állítottak össze, hogy azonnal munkára fogható legyen, és rugalmasan alkalmazkodjon a különböző út- vagy udvarszélességekhez.

Bár léteznek különböző konfigurációk (pl. kért munkaszélességtől függően), egy standard alapcsomag jellemzően az alábbi fő elemeket tartalmazza:

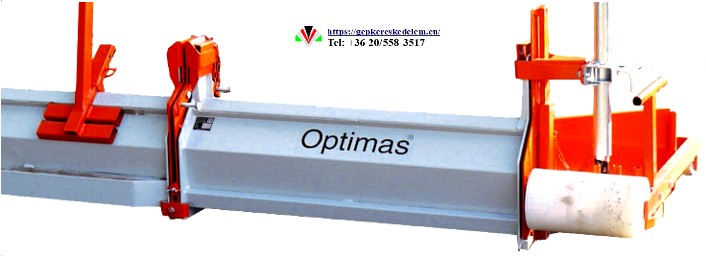

1. A lehúzó egység (Core Unit)

Ez a rendszer „lelke”, amely a vödör-formájú (Bucket design) profilért és a stabilitásért felel:

• 1 pár oldalsó hajtóegység (Drives): Ezek tartalmazzák a könnyen futó műanyag kerekeket, amelyek a síneken vagy a szegélykövön gördülnek.
• Magasságállító mechanizmus: Mindkét oldalon fokozatmentes állítási lehetőség skálázással a pontos rétegvastagságért.
• Húzóláncok: A kézi vagy gépi vontatáshoz szükséges strapabíró láncszett.
• Oldalsó szárnyak: Kb. 300 mm-es mozgatható toldatok, amelyekkel a szegélyek melletti részeket is tisztára lehet húzni.

2. Moduláris köztes darabok (Intermediate Sections)

Mivel a rendszer nem teleszkópos, hanem elemekből épül fel, az alapcsomag tartalmaz egy sor köztes acélprofilt. A leggyakoribb alapfelszereltség-kombinációk az alábbi elemekből állnak:

• 0,35 m-es szakasz
• 0,75 m-es szakasz
• 1,50 m-es szakasz
• 2,20 m-es szakasz
• (Ezek tetszőleges kombinálásával érhető el a kívánt szélesség, pl. egy alap készlettel gyakran 4-5 méterig lehet elmenni.)

3. Csatlakozó és tetőprofil adapter (Connector)

• Adapter készlet: Szükséges a köztes darabok stabil összekapcsolásához.
• Tetőprofil állító: Ez az elem teszi lehetővé, hogy a profil középen „megtörhető” legyen, így kialakítható a vízelvezetéshez szükséges domború útfelület (max. 9%-ig).

4. Vágóélek

• Rugóacél pengék: A modulok aljára szerelt, edzett és köszörült acél vágóélek, amelyek képesek a keményebbre tömörített anyagot is egyenletesen elnyírni.

5. Kiegészítők a mozgatáshoz

• 1 pár szállítóhorog: Lehetővé teszi, hogy a komplett szerkezetet egy homlokrakodóval vagy kotróval biztonságosan felemeljék és áthelyezzék a következő szakaszra.

Fontos megjegyzés a sínekről

Bár a szintező sínek (60×80 mm-es horganyzott zártszelvények) elengedhetetlenek a munkához, sok kereskedőnél ezek külön rendelhető tartozéknak számítanak, vagy választható hosszúságú (1m, 2m, 3m, 4m) csomagokban érhetőek el.

Hogyan lehet bakhátat képezni az OPTIMAS MAXI-ESZTRICH-kel?

A bakhát (vagy tetőprofil) képzése az Optimas Maxi-Esztrich egyik legnagyobb előnye a fix vonalzókkal szemben. A rendszer kialakítása lehetővé teszi, hogy a lehúzó ne egyetlen merev egyenes legyen, hanem középen „megtörve” egy fordított V-alakot vegyen fel.

Így alakítható ki a bakhát lépésről lépésre:

1. A csatlakozó adapter beállítása

A Maxi-Esztrich moduláris elemei között van egy speciális központi csatlakozó egység (tetőprofil-adapter).

• Ez az elem a lehúzósor közepére kerül.
• Az egységen található egy állítómechanizmus (általában egy menetes orsó vagy egy racsnis állító), amellyel a két csatlakozó profil szöge egymáshoz képest módosítható.

A központi adapter felépítése (Vázlat)

Az adapter úgy néz ki, mint egy masszív acél „töréspont” a két lehúzóprofil között:

• A: Központi forgócsap (itt törik meg a vonalzó).
• B: Menetes állítóorsó (ezzel emeled a „csúcsot”).
• C: Szögskála (mutatja a lejtés %-át).
• D: Rögzítő szorítócsavarok (fixálják a beállítást).

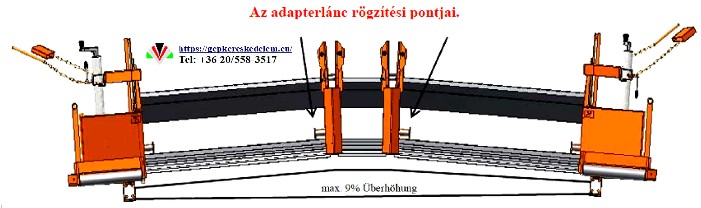

Így néz ki a bakhát (Tetőprofil) működés közben

Amikor a két oldalsó görgő a szegélykövön vagy a síneken fut, az adapter megemeli a középső részt:

1. Szélek (0-pont): Itt állítod be a kívánt mélységet a szegélyhez képest.
2. Közép (Bakhát csúcsa): Az adapternél a profil megemelkedik (pl. 2,5%-os lejtés esetén egy 5 méter széles útnál a közepe kb. 6,25 cm-rel lesz magasabb, mint a szélei).

A moduláris felépítés képe

A rendszer nem egymásba csúszik, hanem csavarozható egységekből áll. Ez biztosítja, hogy a „töréspontnál” (az adapternél) ne hajoljon el a szerkezet:

• Bal oldali modulok (pl. 1,5 m + 0,75 m)
• KÖZPONTI ADAPTER (a rendszer szíve)

• Jobb oldali modulok (pl. 0,75 m + 1,5 m)

Mire érdemes figyelni a fotók/videók alapján?

Ha katalógusban vagy videón nézi a gépet, keresse a „Dachprofil” (tetőprofil) kifejezést. A legfontosabb vizuális jel, hogy a lehúzógerenda nem egyenes, hanem egy nagyon enyhe „háztető” alakot formáz.

2. A dőlésszög meghatározása

• A rendszer maximum 9%-os (vagy ± 5 fokos) dőlésszöget tud kezelni.
• Az adapteren található egy skála, amely segít beállítani a kívánt százalékot. Ha például 2%-os oldalesést szeretne mindkét irányba, az adaptert ennek megfelelően kell rögzíteni.

3. A sínrendszer elhelyezése

Bakhát készítésekor a vezetés kritikus:

• Kétoldali vezetés: A síneket az út két szélén kell elhelyezni a tervezett magasságban.
• Középpont: Mivel a lehúzó középen „meg van törve”, a legmagasabb pont az adapternél lesz. Ehhez nincs szükség középső sínre, a szerkezet merevsége és a beállított szög tartja meg a formát.

4. Munkavégzés folyamata

1. Összeszerelés: Szerelje össze a modulokat (pl. 2,5 m bal oldal + adapter + 2,5 m jobb oldal).
2. Szögbeállítás: Állítsa be a kívánt bakhát-magasságot az adapteren.
3. Magasságállítás: Az oldalsó kerekeknél állítsa be a szegélyhez tartozó magasságot.
4. Lehúzás: Kezdje el a húzást. Fontos, hogy a bakhát csúcsa (az adapter) pontosan az út tengelyében fusson.

Mire figyeljen?

• Anyagmennyiség: Bakhát képzésénél a középső részen több ágyazóanyagra van szükség. Ügyeljen rá, hogy a lehúzó előtt középen mindig legyen elég „tartalék” anyag, különben „kilyukadhat” a profil.
• Teleszkópos vs. Moduláris: Fontos tudni, hogy a teleszkópos (egymásba csúszó) szintezőkkel ellentétben az Optimas moduláris rendszere a töréspontnál is stabil marad, nem hajlik el a teher alatt.

Optimas Lézeres Szintező Sínrendszer:

Fontos tisztázni, hogy bár a kettő kiegészítheti egymást, az Optimas-nál ezek általában két különböző megközelítést jelentenek a tükörszintezés során.

A részletek, hogyan működik a gyakorlatban a sínrendszer és hogyan integrálható hozzá a lézer:

1. A Profi Sínrendszer (A mechanikus alap)

Ez a legbiztosabb módszer, mert fizikai vezetést ad a lehúzónak.

• A sínek specifikációja: Speciális 60 x 80 mm-es horganyzott zártszelvények.
• Dugaszolható rendszer: A sínek végein egyedi „csap-fészek” kialakítás van, így a találkozásoknál nincs zökkenő, a lehúzó kereke nem akad meg.
• Stabilitás: A 80 mm-es magasság elég súlyt és felfekvési felületet ad ahhoz, hogy a sín ne mozduljon el, amikor a Maxi-Esztrich nagy tömegű anyagot tol előtte.

2. Lézeres szintezés a síneken (Hibrid megoldás)

Sokan azért keresik a „lézeres sínrendszert”, mert a síneket is pontosan be kell állítani a megfelelő magasságra. Erre az Optimas a következő megoldást kínálja:

• Sínbeállító lézer-vevő tartó: Ez egy olyan kis segédeszköz, amit a sínre lehet helyezni. Egy forgólézer (pl. a munkaterület közepén felállítva) jelét fogja a vevő, és Önnek csak addig kell a sínt az ágyazatba nyomnia vagy alá töltenie, amíg a lézervevő nem jelez (vagy nem mutatja a „0” szintet).
• Előnye: Nem kell zsinórozni, nem kell vízszintezővel bajlódni. A sínek fektetése 50-70%-kal gyorsabb.

3. Digitális/Lézeres vezérlés (Sín nélkül)

Létezik egy fejlettebb megoldás is, ahol a Maxi-Esztrich közvetlenül lézervezérelt:

• Lézeres kereszttartó: A Maxi-Esztrich két szélére szerelt függőleges oszlopokra lézervevőket (pl. Leica vagy Futtura) rögzítenek.
• Vezetés: Ebben az esetben a lehúzó kerekei nem sínen, hanem a durva zúzalékon vagy a szegélyen futnak, és a kezelő a lézervevők digitális kijelzője alapján, manuálisan korrigálja a magasságot munka közben a tekerőkarokkal.

Összehasonlító táblázat: Melyiket mikor válassza?

Mit javaslok?

Ha most ruház be a rendszerbe, a tüzihorganyzott 60 x 80 mm-es sínkészlet (kb. 20-30 méter) mindenképpen alapdarab. Ehhez érdemes beszerezni egy univerzális lézervevő-tartót, ami a sínre illeszkedik, így a sínek beállítása töredékidőre csökken.

Egy átlagos térkövezési munkához (például egy 5–6 méter széles út vagy egy nagyobb parkoló szakaszos lehúzása) az alábbi számítási logikát érdemes követni. A cél az, hogy a lehúzás folyamatos legyen: amíg az egyik szakaszon dolgozik, a következő szakaszt már elő lehessen készíteni.

1. Ajánlott sínkészlet összeállítása

Az Optimas rendszereknél a legpraktikusabb elosztás a 25-30 folyóméteres készlet. Ez lehetővé teszi, hogy két oldalon párhuzamosan haladjon.

2. Miért ennyi? (A munkafolyamat logikája)

A szintezés során nem érdemes egyszerre 30 métert lefektetni, mert útban lesz a gépnek (pl. a zúzalékot terítő rakodónak). A profi sorrend:

1. Lefektet 2 x 10 méter sínt.
2. Lehúzza az ágyazatot a Maxi-Esztrich-el.
3. Miközben a térkövesek elkezdenek dolgozni az első 5 méteren, a hátul felszabaduló síneket átteszi előre.
4. Így a munka sosem áll meg.

3. A lézeres beállítás kiegészítői

Ahhoz, hogy ezt a 30 méternyi sínt gyorsan be is állítsa, a következőkre lesz szüksége:

• 2 db Sínbeállító egység: Ez egy kis „kocsi” vagy papucs, ami rácsúszik a 60×80-as sínre, és van rajta egy függőleges rúd a lézervevőnek.
• 1 db Forgólézer (állvánnyal): Ez adja meg a sík vagy a lejtés referencia pontját.
• 1 db Lézervevő: Amit a sínbeállító egységre rögzít.

4. Becsült hatékonyság

Ezzel az összeállítással (Maxi-Esztrich + 30m sín + lézeres sínbeállítás):

• Személyzet: 2 fő (egy a gépnél/húzásnál, egy a sínek áthelyezésénél).
• Teljesítmény: Egy gyakorlott csapat naponta 400 – 800 m² felületet képes tükörsima állapotra előkészíteni (az anyagutánpótlás sebességétől függően).

OPTIMAS MAXI-ESZTRICH piaci versenytársai:

Az Optimas Maxi-Esztrich a professzionális térkövezési piac egyik meghatározó szereplője, de több neves gyártó kínál hasonló, nagy teljesítményű szintező rendszereket. A versenytársak kiválasztásakor érdemes különbséget tenni a teleszkópos (egymásba csúszó) és a moduláris (toldható) rendszerek között.

A legfőbb piaci versenytársak:

1. Probst (Németország) – A legnagyobb rivális

A Probst a világ egyik vezető hardscape gépgyártója. Legismertebb alternatívája a:

• TAS-UNI (Telescopic Screeding System): Ez a rendszer az Optimas-szal ellentétben teleszkópos kialakítású.
• Előnye: Nagyon gyorsan állítható a szélessége anélkül, hogy modulokat kellene csavarozni.
• Hátránya: Nagyon nagy szélességeknél (pl. 6 méter felett) a teleszkópos illesztések minimális rugalmasságot mutathatnak a moduláris (fix) Optimas-szal szemben.

2. Baron (Dánia)

A Baron szintezői szintén rendkívül népszerűek a profi kivitelezők körében.

• Jellemzője: Könnyű, mégis merev alumínium profilokkal dolgoznak. Elsősorban a kézi és a könnyű gépi vontatású szintezők piacán erősek.
• Fő különbség: Gyakran egyszerűbb, gyorsabb rögzítési mechanizmusokat használnak, de az Optimas moduláris stabilitását sokan továbbra is etalonnak tartják.

3. ORIT (Hollandia)

Az ORIT masszív, „igazi munkagép” jellegű eszközeiről ismert.

• Jellemzője: Gyakran robusztusabb, acélvázas megoldásokat kínálnak, amelyek rendkívül tartósak.
• Piac: Ár-érték arányban gyakran kedvezőbbek, mint az Optimas, de a kiegészítő rendszerek (pl. speciális lézeres tartók, bakhát-adapterek) választéka szűkebb lehet.

4. Stein-Tec (Németország)

Ez a márka a precíziós szintezésre és a speciális ágyazóanyagokra (pl. vízáteresztő rendszerek) specializálódott.

• Jellemzője: A Planfix sorozatuk kifejezetten a nagy pontosságú szintezést célozza meg, gyakran sínrendszerrel kombinálva.

Összehasonlítás: Optimas vs. Versenytársak

Miért választják mégis az Optimast?

Bár a teleszkópos rendszerek (mint a Probst) gyorsabb szélességállítást tesznek lehetővé, az Optimas Maxi-Esztrich mellett a moduláris merevség szól. Ha 5-7 méter széles utat kell lehúzni bakháttal, az Optimas fixen összecsavarozott szelvényei semmit nem engednek a formából, míg a teleszkópos csövek között ekkora fesztávnál már felléphet minimális lógás.
