Kifejezetten az Optimas fektetőgépekhez fejlesztették ki!
Mit tudhatunk az Optimas „BE” vákuumberendezésről:

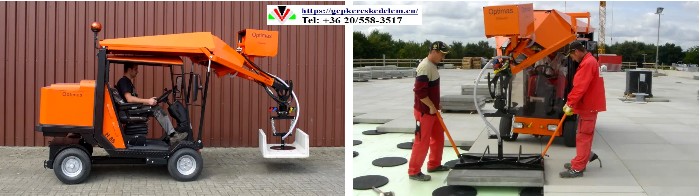

Az Optimas „BE” (Bordstein-Eisetz-Gerät) ebben a kontextusban nem az önálló kiskocsit jelenti, hanem azt a specifikus adaptert, amelyet közvetlenül az Optimas önjáró térkőlerakó gépeire (pl. az S19 vagy P02 típusokra) lehet felszerelni.
Ez a kiegészítő teszi a lerakógépet valódi „svájci bicskává” az útépítésben. Íme a részletek erről a specifikus változatról:
Integráció a fektetőgéppel

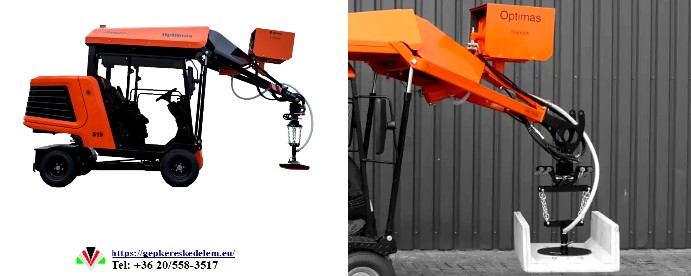

Gyors csatlakozás: A „BE” egység a fektetőgép gémjére vagy egy speciális konzolra rögzíthető. Így a gép, amely alapvetően a térkövek nagy felületű lerakására szolgál, alkalmassá válik a nehéz szegélykövek precíz elhelyezésére is.
Hidraulikus hajtás: Mivel a fektetőgépen eleve van hidraulika, a vákuumot gyakran a gép saját rendszere által meghajtott hidraulikus vákuumszivattyú állítja elő, így nincs szükség külön benzinmotorra az adapteren.
A gém és a munkatartomány
Kihasználja a gép mobilitását: Mivel a fektetőgép maga is rendkívül fordulékony (törzscsuklós vagy összkerékkormányzású), a „BE” adapterrel kombinálva olyan helyeken is lehet szegélyt rakni, ahol a kézi erő kevés, vagy más gép nem férne el.
Súlyponti egyensúly: Az Optimas mérnökei úgy tervezték meg a rögzítést, hogy a kinyúlt gém és a rajta lógó 150-200 kg-os szegélykő ne billentse meg a fektetőgépet.
Miért előnyös ez a kombináció?
Egyetlen gép, két funkció: Nem kell külön darus kocsit vagy kotrógépet tartani a szegélyezéshez. Amikor a szegélyezés kész, az adapter lecsatolható, és mehet fel a térkőrakó fej.
Rendkívüli pontosság: A fektetőgép finom hidraulikája és a vákuumgém szabadsága miatt a szegélykövek centiméteres pontossággal illeszthetők a helyükre.
Költséghatékony: Kevesebb gép kiszállítása szükséges a helyszínre, és kevesebb kezelővel végezhető el ugyanaz a munka.
Felépítés ebben az esetben:
Váz: Egy robusztus tartókonzol, amely a fektetőgép vázához vagy gémjéhez kapcsolódik.
Gém: Egy kétcsuklós, könnyűszerkezetes kar, amely biztosítja a kő szabad mozgatását a gép előtt és mellett.
Vezérlés: A gép kezelője vagy a mellette álló munkatárs egy ergonomikus fogantyúval irányítja a vákuumot (felvétel/lerakás).
Akkor nézzük meg részletesen a szívótalpakat (szívólapokat), amelyek az Optimas „BE” vákuumberendezés legsokoldalúbb részei. Mivel a „BE” egységet kifejezetten az Optimas fektetőgépekhez és szegélykő-lerakáshoz tervezték, a szívótalpak kínálata is ehhez igazodik:
1. Cserélhető szívólapok típusai
A szívótalp nem egy fix alkatrész, hanem a kő típusától függően pillanatok alatt cserélhető:
Standard szegélykő-szívólap: Ez a leggyakoribb. Hosszúkás alakú, és úgy van méretezve, hogy a beton szegélykövek tetején stabilan felfeküdjön.
Süllyesztett vagy kerti szegélylapok: Kisebb felületű, keskenyebb szívótalpak a könnyebb elemekhez.
Rádiuszos (íves) szívólapok: Kifejezetten íves szegélykövekhez fejlesztették ki, ahol a talp tömítése követi a kő görbületét, így nem szökik el a vákuum.
Nagy formátumú lapokhoz való talpak: Ha nem szegélyt, hanem nagy méretű (pl. 60×60 vagy 100×100 cm-es) betonlapokat kell lerakni, léteznek nagyobb négyzet alakú szívófelületek is.
2. A tömítés technológiája
A szívótalpak lelke a speciális gumitömítés (gyakran fehér vagy fekete szivacsos gumi):
Egyenetlen felületek: A tömítés elég rugalmas ahhoz, hogy a durvább felületű betonon is légmentesen zárjon.
Sérülésmentesség: Nem hagy nyomot a kő felületén, és nem sérti fel a széleket, ami a mechanikus fogókkal szemben óriási előny.
Könnyű csere: A tömítőgumi kopóalkatrész, de az Optimas rendszereinél ezek általában öntapadósak vagy egyszerűen bepattinthatóak, így a helyszínen is gyorsan pótolhatók.
3. Biztonsági funkciók a talpnál
Vákuum-mérő óra (Manométer): Közvetlenül a szívótalp közelében vagy a gém karján látható. A kezelő ezen látja, hogy a nyomás elérte-e a biztonságos zöld tartományt az emelés előtt.
Biztonsági lánc/heveder: Egyes országok munkavédelmi előírásai megkövetelik, hogy a vákuumos emelés mellé egy másodlagos mechanikus biztosítás is kerüljön (bár a modern szelepek miatt a kő áramszünet esetén is csak lassan ereszkedik le).
4. Forgathatóság
A szívótalp és a gém csatlakozása általában 360 fokban elforgatható. Ez kulcsfontosságú, mert:
A raklapon a kövek gyakran merőlegesen állnak a lerakási irányhoz képest.
A kezelő a levegőben könnyedén beforgathatja a követ a megfelelő pozícióba anélkül, hogy a fektetőgéppel manőverezni kellene.
Tipp a használathoz: Ha nagyon poros vagy vizes a kő felülete, érdemes egy kefével áthúzni a szívás előtt, mert a por a tömítés idő előtti kopását okozhatja.
Műszaki adatok:
Az Optimas térkőlerakó gépekre szerelhető „BE” vákuumberendezés (cikkszám: 47102) kifejezetten a gépi fektetés kiegészítésére szolgál. Ez az egység lehetővé teszi, hogy ugyanazzal a géppel, amivel a térkövet rakják, szegélyköveket és nagyobb betonelemeket is precízen beemeljék.
A berendezés legfontosabb műszaki adatai:
Főbb paraméterek
Maximális teherbírás: Akár 600 kg (ez függ a hordozó gép típusától és az alkalmazott szívótalp méretétől).
Saját tömeg: Kb. 70 kg (az adapter egység súlya szívótalp nélkül).
Méretek: Kb. 540 x 630 x 550 mm (kompakt kialakítás a könnyű tárolásért és felszerelésért).
Üzemi nyomás: A biztonságos tartáshoz általában 0,6 bar vákuumnyomás szükséges.
Működési jellemzők
Sokoldalúság: Nemcsak egyedi szegélykövekhez, hanem speciális szívótalpakkal akár 7 darab mederelem (rinnstein) egyidejű emelésére is alkalmas.
Vezérlés: A funkciókat (szívás/engedés) közvetlenül a gép kezelője irányítja, általában a gémbe integrált vezérlőgombokon keresztül.
Telepítés: Gyorscsatlakozóval szerelhető az Optimas fektetőgépek (S19, P02, PaveJet S24 stb.) gémére.
Választható szívótalp opciók (Példák)
Kő típusa
Jellemző méretek
Beton szegélykő
500 – 1000 mm hosszúságú elemekhez
Gránit/Terméskő
Speciális, vastagabb tömítéssel ellátott talpak
Mederelem
Csoportos emelésre alkalmas szívófejek (max. 7 db kő)
Nagy burkolólapok
Széles felületű, négyzetes szívólapok
Karbantartási jegyzet
A berendezés hosszú élettartamának záloga a beépített porszűrő rendszeres tisztítása, különösen poros építkezési környezetben, hogy megóvjuk a vákuumszivattyút a finom betonszemcséktől.
Az Optimas „BE” vákuumberendezés piacán több neves gyártó kínál hasonló technológiát. Mivel az Optimas „BE” egyaránt létezik önálló egységként és fektetőgépre szerelhető adapterként is, a versenytársakat két csoportra bonthatjuk:
1. Főbb márkák (Közvetlen versenytársak)
Probst (Németország): Az Optimas legnagyobb globális konkurense.
Termékük: A Vacu-Pallet-Mobil és a Jumbo-Mobil.
Különbség: A Probst rendkívül széles szívótalp-választékkal rendelkezik, és a „Jumbo” sorozatuk az egyik legelterjedtebb vákuumos emelőkar az európai útépítéseken. Gyakran alkalmaznak lánctalpas vagy önjáró alvázakat is.
Hunklinger (Németország): Elsősorban a hidraulikus térkőrakó fejeiről híres, de kínálnak vákuumos megoldásokat is.
Termékük:Multi-Stone Grab (vákuum adapterrel).
Különbség: Ők inkább a kotrógépekre szerelhető, multifunkciós adapterekre fókuszálnak, ahol a vákuum csak az egyik választható opció a mechanikus fogók mellett.
AL-LIFT (Dánia): Speciális vákuumtechnológiai gyártó.
Termékük:AL-MOBIVAC.
Különbség: Erősségük az akkumulátoros és robbanómotoros független egységek, amelyek gyakran saját kis alvázon gurulnak, hasonlóan az Optimas önálló BE egységeihez.
2. Piaci pozicionálás és különbségek
A felhasználók általában az alábbi szempontok alapján választanak az Optimas és a versenytársak között:
Szempont
Optimus „BE”
Probst (többesszám: Jumbo)
Hunklinger / AL-LIFT
Integráció
Legjobb az Optimas fektetőgépekkel.
Univerzális, bármilyen gépre.
Speciális adapter-fókusz.
Felépítés
Kompakt, gép-specifikus.
Robusztus, ipari standard.
Moduláris.
Fő előny
„Mindent egy kézből” a térkőrakóval.
Hatalmas szerviz- és alkatrész hálózat.
Speciális emelési feladatok.
3. Magyarországi jelenlét
Itthon az Optimas és a Probst eszközei a legelterjedtebbek. Míg az Optimas-t gyakran a komplett gépi fektetési technológiával együtt (fektetőgép + vákuum adapter) vásárolják a nagyobb mélyépítő cégek, addig a Probst vákuumos emelőit gyakran látni önálló egységként is kisebb brigádoknál.
Érdekes tény: Az Optimas „BE” egyik nagy versenyelőnye a saját fektetőgépein az, hogy az adapter geometriája pontosan a gép fordulási sugarához és hidraulikus teljesítményéhez van hangolva, így a stabilitás maximális.
