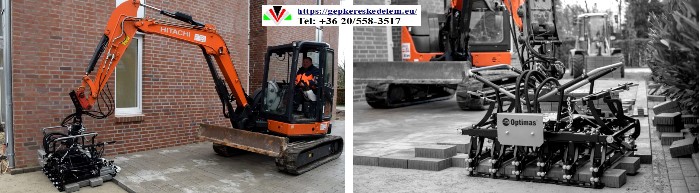

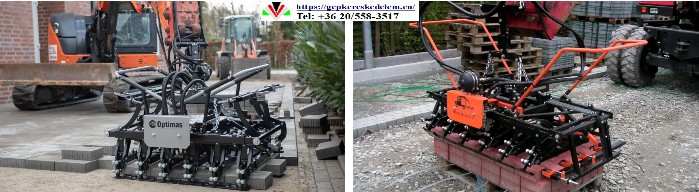

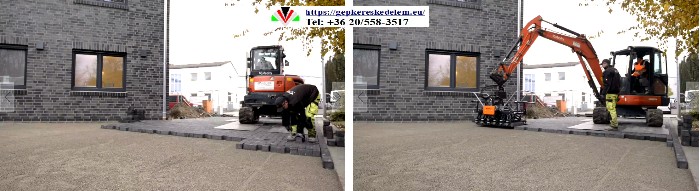

OPTIMAS térkőfogó adapterek különféle hordozókhoz (pl. kotrógépek, kerekes rakodók):

Mit tudhatunk az Optimas fogófejről „Multi6 M”:

Az Optimas Multi6 M egy professzionális, hidraulikus térkőrakó fogófej (úgynevezett „térkő-megfogó”), amelyet kifejezetten gépi térkövezéshez fejlesztettek ki. Ez a típus az Optimas térkőrakó gépeinek (például a PaveJet S19) „szíve”, de szinte bármilyen más hordozógépre (kotrógépre, gumikerekes rakodóra) is felszerelhető.

A „Multi6 M” elnevezés az intelligens 6-karos technológial, amely lehetővé teszi a kövek stabil és kíméletes megfogását.

Főbb technikai jellemzők és képességek:

• Sokoldalú befogás: 0,6 m2 és 1,5 m2 közötti kőfelületeket képes egyszerre felemelni.
• Változó vastagság: Alkalmas vékonyabb (40 mm) és kifejezetten vastag (akár 240 mm) kövek mozgatására is.
• Nagy teherbírás: Akár 550 kg súlyú kőréteget is képes biztonságosan tartani.
• Sor eltolás (futó kötés): Képes a téglalap alakú köveket félkő-eltolásba (futó kötésbe) rendezni lerakás előtt, még akkor is, ha a kövek rendelkeznek távtartókkal.
• Kíméletes működés: Az intelligens mechanizmusnak köszönhetően mindössze 60 bar hidraulikus nyomás elegendő a biztos tartáshoz, így nem tesz kárt a kövekben.
• Szélmenti lerakás: A kialakítása lehetővé teszi a kövek közvetlen fal vagy szegély mellé történő illesztését.

Miért népszerű a kivitelezők körében?

1. Univerzális: Egyetlen eszköz, amely szinte minden kőformátumhoz, kötésmódhoz (pl. halszálka minta félkövekkel vagy anélkül) és vastagsághoz beállítható pár egyszerű lépésben.
2. Egyszemélyes kezelés: A gépkezelő külső segítség nélkül, a fülkéből tudja végezni a teljes folyamatot (igazítás, megfogás, lerakás).
3. Hordozófüggetlen: Speciális adapterekkel bármilyen építőipari gépre felszerelhető, így nem csak saját márkás gépekkel használható.
4. „Swing-stop” felfüggesztés: Ez a technológia minimalizálja a fogófej lengését, ami gyorsabb és pontosabb munkavégzést tesz lehetővé még rutintalanabb kezelőknek is.

Specifikációk összefoglalva:

„Multi6 M” térkőfogó adapterek alapfelszereltsége:

Az Optimas Multi6 M térkőfogó adapter alapfelszereltsége úgy lett összeállítva, hogy a piacon fellelhető beton térkövek mintegy 95-99%-át mindenféle kiegészítő szerszám vagy extra tartozék nélkül lehessen vele fektetni.

Az alapcsomag (Basic Configuration) jellemzően az alábbi elemeket tartalmazza:

1. Intelligens 6-karos megfogási technológia

Ez a rendszer biztosítja, hogy a fogófej minden oldalról (6 ponton) stabilan közre fogja a kőréteget. Az egyenletes nyomáselosztás lehetővé teszi, hogy akár 60 bar nyomással is biztonságosan tartsunk nehéz (akár 550 kg) rétegeket.

Az Optimas Multi6 M lelke az úgynevezett Intelligens 6-karos megfogási technológia. Ez a megoldás emeli ki az eszközt a hagyományos, egyszerűbb térkőfogók közül, mivel nem csupán két oldalról szorítja össze a köveket, hanem egy komplex, összehangolt mozgássort végez.

A technológia működésének és előnyeinek részletezése:

Hogyan működik a 6-karos rendszer?

A rendszer hat darab, hidraulikusan vezérelt karból áll (4 oldalirányú és 2 homlokoldali kar), amelyek egy meghatározott sorrendben és dinamikával lépnek működésbe:

1. Négyoldalú szorítás: A karok mind a négy oldalról egyszerre fejtenek ki nyomást a kőrétegre. Ez biztosítja, hogy a réteg közepén lévő kövek sem tudnak kicsúszni, ami a csak kétoldali szorítású fogóknál gyakori hiba.
2. Automatikus igazítás: Ahogy a karok záródnak, a „Multi6” mechanizmus kiegyenlíti a raklapon esetlegesen elcsúszott sorokat. Mire a fogó teljesen felemeli a terhet, a kövek tökéletesen derékszögben és szorosan állnak.
3. Dinamikus nyomásszabályozás: A rendszer úgy van kalibrálva, hogy a szorítóerő (kb. 60 bar nyomásnál) elegendő legyen az akár 550 kg-os teher megtartásához, de ne legyen olyan erős, hogy összeroppantsa a friss betonkövek éleit vagy károsítsa a távtartókat.

Miért „Intelligens” ez a technológia?

• Változó kővastagság kezelése: A karok kialakítása és a hidraulikus szelepek hangolása lehetővé teszi, hogy a gép ugyanolyan magabiztossággal fogja meg a 4 cm-es vékonyabb teraszköveket, mint a 24 cm vastag nehézipari burkolatokat.
• Félkő-eltolás (Futókötés) kezelése: Sok térkő raklapon „soros” kötésben érkezik, de a tervrajz futókötést ír elő. Az intelligens karok képesek a kőréteget a levegőben eltolni (pl. 10 cm-rel), így a kövek már a végleges, eltolt mintázatban érkeznek a földre.
• Távtartó-barát kialakítás: A megfogó pofák speciális edzett acélból vagy kopásálló gumiból készülnek (opciótól függően), amelyek úgy „nyúlnak be” a kövek közé, hogy nem tördelik le a modern kövek sérülékeny távtartó bütykeit.

Előnyök a kivitelező számára:

• Nincs kézi igazítás: A gépkezelőnek nem kell kiszállnia, vagy segítséget kérnie a raklapon lévő sorok megigazításához.
• Biztonság: A 6 pontos rögzítés miatt szinte nulla az esélye annak, hogy egy kő kiessen emelés közben, ami kritikus a munkabiztonság szempontjából.
• Sérülésmentes munka: Kevesebb a törött kő és a selejt, ami közvetlen költségmegtakarítást jelent.

2. Hidraulikus lenyomó egység (Tap-down device)

Egy automatikus mechanizmus, amely a kövek lerakásakor függőleges irányú nyomást fejt ki. Ez segít abban, hogy a kövek pontosan a helyükre kerüljenek, és megakadályozza azok megdőlését az illesztés pillanatában.

A hidraulikus lenyomó egység (angolul: Tap-down device) az Optimas Multi6 M egyik legfontosabb kiegészítő funkciója, amely a precíz és esztétikus fektetésért felel. Ez a mechanizmus közvetlenül a fogófej vázszerkezetébe van integrálva.

Mi a feladata?

Amikor a gépkezelő a kőréteget a helyére illeszti (közvetlenül a már lerakott kövek mellé a homokágyra), a lenyomó egység függőleges irányú nyomást fejt ki a kövekre még azelőtt, hogy a fogókarok elengednék a réteget.

Miért nélkülözhetetlen a minőségi munkához?

1. Megakadályozza a kövek megdőlését: A térkövek a megfogás pillanatában (a 6-karos szorítás miatt) hajlamosak minimálisan „felfelé” feszülni. A lenyomó egység biztosítja, hogy a kövek teljesen vízszintesen, az ágyazatba simulva landoljanak.
2. Precíz illesztés: A függőleges nyomás stabilizálja a réteget az oldalsó szorítás kioldásakor. Így a kövek nem tudnak elmozdulni vagy „szétugrani”, amikor a hidraulika elengedi őket.
3. Tökéletes síkfelület: Mivel minden réteget azonos erővel nyom le, a burkolat felülete sokkal egyenletesebb lesz, ami megkönnyíti a későbbi vibrálást (lapvibrózást) és csökkenti a felületi egyenetlenségeket.
4. Védelem a homokágy számára: Segít abban, hogy a kövek ne „beleessenek” a tükörbe, hanem szabályozottan kerüljenek bele, így nem túrják fel az előre lehúzott homok- vagy zúzalékágyat.

Hogyan működik a folyamat?

• A kezelő a gém leengedésével a köveket a lerakási hely fölé pozicionálja.
• Amint a kövek elérik az ágyazatot, a hidraulikus rendszer aktiválja a lenyomó lapot (vagy görgőket).
• A lenyomó egység fixen tartja a köveket, miközben a 6 fogókar szétnyílik.
• A gép felemelésekor a lenyomó egység visszahúzódik alaphelyzetbe.

Előny a gyakorlatban:

Különösen hasznos ez a funkció nagyméretű lapok vagy vékonyabb (4-6 cm-es) kövek esetén, ahol a kézi igazítás nehézkes lenne, és a kövek hajlamosabbak az elmozdulásra.

Szeretne információt kapni arról, hogyan hangolható össze ez a lenyomó funkció a „Swing-Stop” lengéscsillapítóval a még gyorsabb munkavégzés érdekében?

3. „Swing-Stop” (Lengő-stop) felfüggesztés

Ez a speciális felfüggesztési rendszer jelentősen csökkenti a fogófej lengését a hordozógép (pl. kotró) mozgása közben. Segítségével a gépkezelő sokkal gyorsabban és precízebben tud célozni a lerakási pontnál.

A „Swing-Stop” (Lengő-stop) felfüggesztés az Optimas egyik legokosabb mérnöki megoldása, amely a fizika törvényeit szelídíti meg a gépkezelő érdekében. Ez a rendszer a hordozógép (kotró vagy rakodó) gémje és a Multi6 M fogófej közötti kapcsolódási pontba van beépítve.

Miért van rá szükség?

Amikor egy kotrógép vagy rakodó gyorsan elfordul a raklaptól a lerakási hely felé, a felfüggesztett teher (a több mázsás fogófej a kövekkel) a tehetetlenségénél fogva elkezd lengeni, mint egy inga.

• A Swing-Stop nélkül: A gépkezelőnek meg kell várnia, amíg a lengés csillapodik, vagy óvatosan „ellen kell kormányoznia”, ami lassítja a munkát és rendkívül fárasztó.
• A Swing-Stop-pal: A lengés minimálisra csökken, így a kőréteg azonnal pozicionálható.

Hogyan működik a technológia?

A Swing-Stop nem egy egyszerű merev kapcsolat (ami veszélyes lenne a gémre nézve), hanem egy intelligens csillapítási rendszer:

1. Hidraulikus vagy mechanikus fékezés: A felfüggesztés korlátozza a fogófej szabad kilengését az oldalirányú és az előre-hátra mozgások során.
2. Célzott mozgásszabályozás: Engedi a fej finom mozgását, hogy az önbeálló módon feküdjön fel a raklapra vagy a talajra, de megállítja a nagy amplitúdójú, kontrollálatlan lengéseket.
3. Energiaelnyelés: A hirtelen gépmozgásokból eredő energiát a csillapító egység elnyeli, így a teher „nyugodtan” lóg a gém végén.

A Swing-Stop előnyei a gyakorlatban:

• Drasztikus sebésségnövekedés: Akár 20-30%-kal több követ lehet lerakni egy óra alatt, mert megszűnik a „várakozási idő”, amíg a fej megnyugszik.
• Milliméterpontos illesztés: Mivel a fogófej nem mozog össze-vissza, a gépkezelő hajszálpontosan rá tudja illeszteni az új kőréteget a már lerakott szélére.
• Kíméli a gépet: Kevesebb rángatás éri a kotrógép gémjét és a csapszegeket, ami hosszabb élettartamot jelent a hordozógépnek is.
• Kezdőbarát: Egy kevésbé tapasztalt gépkezelő is profi tempóban tud vele dolgozni, mert a technológia korrigálja a mozdulatait.

Összegzés:

A Swing-Stop teszi lehetővé, hogy az Optimas Multi6 M ne csak egy „akasztott teher” legyen, hanem a gép precíziós kiterjesztése. Ez a funkció az alapfelszereltség része, és kulcsfontosságú eleme annak, hogy az Optimas rendszerek világszerte piacvezetők a gépi térkövezésben.

4. Igazító és eltoló elemek (Alignment / Shifting pieces)

Az alapfelszereltség része az a mechanika, amely lehetővé teszi a kövek eltolását (pl. futókötésbe rendezését) még a levegőben, a lerakás előtt. Ez általában 10 cm-es eltolási tartományt biztosít.

Az Igazító és eltoló elemek teszik lehetővé, hogy az Optimas Multi6 M ne csak egy egyszerű emelőeszköz, hanem egy valódi „intelligens építőszerszám” legyen. Ezek a mechanikus és hidraulikus alkatrészek felelnek azért, hogy a raklapon lévő köveket a fektetési tervnek megfelelő geometriába rendezzék.

A funkció két fő részre osztható:

1. Igazítás (Alignment)

A raklapokon a kövek a szállítás során gyakran elmozdulnak, a sorok ferdék lesznek vagy szétcsúsznak.

• Hogyan működik: Amikor a fogófej ráereszkedik a kőrétegre, a 6 kar záródásakor az igazító elemek (oldalsó pofák) szimmetrikusan befelé mozdulnak.
• Eredmény: Mielőtt a gép felemelné a réteget, a rendszer tökéletes derékszögbe kényszeríti a köveket. Ez elengedhetetlen ahhoz, hogy a lerakáskor az új réteg pontosan illeszkedjen az előzőhöz, és a fugakép egyenes maradjon.

2. Eltolás (Shifting) – A „Futókötés” mechanizmus

Sok betonüzem „soros” kötésben (egymás melletti oszlopokban) szállítja a téglalap alakú köveket, de a statikai és esztétikai igények miatt szinte mindig futókötésben (félkő-eltolással) kell azokat lerakni.

• A folyamat: A Multi6 M rendelkezik egy speciális hidraulikus eltoló funkcióval. Miután a fej megfogta a kőréteget és felemelte a raklapról, a gépkezelő egy gombnyomással aktiválja az eltoló elemeket.
• Működés: A fogófejen belüli mechanika minden második kősort (vagy a teljes réteg felét, konfigurációtól függően) elmozdítja oldalirányba.
• Távtartók kezelése: Az Optimas szabadalmaztatott technológiája képes az eltolást még akkor is elvégezni, ha a kövek rendelkeznek oldalsó távtartó bütykökkel. A rendszer egy rövid, határozott mozdulattal „átugrasztja” a köveket a távtartókon anélkül, hogy azokat letörné.

Miért fontos ez a funkció?

1. Nincs kézi munka: Eltoló funkció nélkül a munkásoknak kézzel kellene minden második sort elmozdítaniuk a raklapon, ami lassú és fizikailag megterhelő.
2. Sokoldalú mintázat: Az eltoló elemek állíthatók, így különböző méretű kövekhez (pl. 20×10, 30×20) is kalibrálhatók.
3. Halszálka minta: Speciális igazító elemekkel a Multi6 M képes a bonyolultabb, halszálka mintás rakatok megfogására és igazítására is, ahol a széleken lévő félköveket is fixen kell tartani.

Technikai részletek:

• Eltolási út: Jellemzően 10 cm (vagy a kő szélességének fele).
• Vezérlés: Az alapfelszereltség része, általában a fogófej zárásával egyidejűleg vagy közvetlenül utána aktiválódik.

5. Csatlakozó készlet a hordozógéphez

• Univerzális felvevő egység: Amely lehetővé teszi a gyors rögzítést különböző géptípusokra.
• Hidraulikus tömlők és gyorscsatlakozók: A hordozógép hidraulika rendszerére való közvetlen rákötéshez.

A Csatlakozó készlet (Connection Kit) az a kritikus interfész, amely biztosítja az erőt és a vezérlést a hordozógép (kotró, rakodó) és az Optimas Multi6 M fogófej között. Az Optimas rendszereit úgy tervezték, hogy a hidraulikus és mechanikus csatlakozás gyors, biztonságos és cseppmentes legyen.

A készlet általában az alábbi három fő területet fedi le:

1. Mechanikus csatlakozás (Felfogató keret)

Mivel minden munkagép más típusú gyorscserélővel rendelkezik, az Optimas egy univerzális csavarozható alaplapot használ a fogófej tetején. Erre rögzítik a gép-specifikus adaptert:

• Kotrógépekhez: Lehnhoff (MS01-MS08), Verachtert, Martin vagy CW-rendszerű adapterlemezek.
• Rakodókhoz: Euro-norm, Kramer, Volvo vagy Weidemann felfogató keretek.
• Fix bekötés: Csapszeges rögzítés olyan gépekhez, ahol nincs gyorscserélő.

2. Hidraulikus tömlőcsomag és csatlakozók

A készlet tartalmazza a nagy nyomású hidraulikus tömlőket, amelyek a fogófejtől a gép gémjéig futnak.

• Hosszúság: A tömlők hossza a hordozógép típusához igazítható, hogy se ne feszüljenek, se ne lógjanak be a munkatérbe.
• Gyorscsatlakozók: Általában szabványos lapos tömítésű (Flat-Face) vagy BG3-as gyorscsatlakozókkal szerelik őket, amelyek megakadályozzák az olajszivárgást a le- és felszerelés során.
• Forgócsatlakozó (Swivel): Ha a fejen nincs hidraulikus rotátor, a készlet tartalmazhat egy mechanikus forgócsuklót, hogy a tömlők ne tekeredjenek meg a fej elfordulásakor.

3. Hidraulikus vezérlőtömb (A „Szelepblokk”)

Ez a készlet legfontosabb „agya”, amely lehetővé teszi, hogy a gépkezelő egyetlen hidraulikus körrel több funkciót is vezéreljen.

• Sorrend-szelep: Biztosítja, hogy amikor a kezelő olajat ad a rendszerre, a fogófej először az oldalsó karokat zárja (igazítás), majd csak ezután fejtsen ki szorítóerőt.
• Nyomáshatároló szelep: Megvédi a fogófejet a hordozógép túl magas hidraulikus nyomásától (lehatárolja a szükséges ~60 barra), így elkerülhető a tömítések sérülése vagy a kövek összeroppantása.

Választható vezérlési konfigurációk a készletben:

Fontos tanács: A csatlakozó készlet összeállításához ismerni kell a hordozógép pontos típusát, az üzemi nyomást és az olajszállítási mennyiséget ($L/min$), hogy a fogófej ne mozduljon túl hirtelen vagy túl lassan.

6. 3K-vezérlés (egyes konfigurációkban)

Ez a „Smart” szeleptechnika lehetővé teszi, hogy a kezelő akár 3 hidraulikus funkciót (forgatás, megfogás, eltolás) is vezéreljen akkor is, ha a hordozógépen csak két hidraulikus kör áll rendelkezésre.

A 3K-vezérlés (3-Kanal-Steuerung) az Optimas egyik legfejlettebb hidraulikus vezérlőrendszere, amelyet arra fejlesztettek ki, hogy áthidalja a szakadékot a hordozógép (pl. kotrógép) korlátozott hidraulikus körei és a fogófej összetett funkciói között.

A név a 3 csatornára utal, amely lehetővé teszi három különböző mozgásformát vezérlését.

Miért van rá szükség?

A legtöbb kisebb-közepes kotrógép és rakodó csak egy vagy két kiegészítő hidraulikus körrel (pl. kalapácskör) rendelkezik. Azonban egy profi módon felszerelt Multi6 M fogófejnek három funkciót kellene ellátnia:

1. Megfogás / Elengedés (szorítókarok mozgatása).
2. Eltolás (a kövek futókötésbe rendezése).
3. Forgatás (a hidraulikus rotátor működtetése).

A 3K-vezérlés lehetővé teszi, hogy mindezt egyetlen hidraulikus körrel (két tömlővel) is megvalósítsuk.

Hogyan működik a technológia?

A rendszer alapja egy speciális szelepblokk, amely a fogófej vázára van szerelve. Ez a blokk „intelligens módon” osztja el az olajáramlást a funkciók között:

• Automatikus sorrendvezérlés: Amikor a gépkezelő elindítja az olajáramlást, a szelep először az igazító/eltoló funkciót aktiválja, és csak a végállás elérése után (vagy egy bizonyos nyomásszint felett) vált át a szorítókarok zárására.
• Elektromos váltószelep: Gyakran egy elektromos kábelt is vezetnek a gépkezelőhöz (vagy rádiós távirányítót használnak), amivel egy gombnyomással átválthatunk a Forgatás és a Megfogás funkció között. Így ugyanaz a joystick-mozdulat egyik pillanatban a fejet forgatja, a másikban pedig a köveket szorítja meg.
• Nyomásérzékeny váltás: Bizonyos 3K rendszerekben a váltás teljesen automatikus: ha a fogófej „ellenállásba” ütközik (pl. a kövek összeértek), a szelep érzékeli a nyomásnövekedést, és átvált a következő munkafázisra.

A 3K-vezérlés előnyei:

Mikor ajánlott a 3K konfiguráció?

Ez az opció akkor a legjobb választás, ha Ön rotátorral együtt rendeli meg a Multi6 M fogófejet, és a hordozógépe (pl. egy 3,5 tonnás minikotró) nem rendelkezik elég különálló hidraulikus kivezetéssel a gém végén az összes funkció párhuzamos működtetéséhez.

Műszaki adatok összefoglalva:

Ezzel a felszereltséggel az eszköz azonnal munkára fogható a legtöbb standard burkolási projektnél.

„Multi6 M” térkőfogó adapterek opciói:

Bár az Optimas Multi6 M alapfelszereltsége is képessé teszi az eszközt a térkövek több mint 95%-ának lerakására, számos kiegészítő és konfigurációs opció létezik, amelyekkel az adaptert speciális munkákhoz vagy egyedi hordozógépekhez lehet igazítani.

Az alábbiakban összefoglaltuk a legfontosabb választható opciókat:

1. Multi6 ME – Elektromos állítás (Electric Adjustment)

Ez a legjelentősebb technológiai opció. A standard „M” (manuális) változattal ellentétben a Multi6 ME változatnál mind a 6 fogókar automatikusan, elektromos vezérléssel áll be az optimális befogási méretre. Ez jelentősen felgyorsítja az átállást, ha egy napon belül több különböző méretű kővel kell dolgozni.

2. Hidraulikus forgómű (Rotátor)

A rugalmasság növelése érdekében az adapter felszerelhető egy végtelenített (360°-ban körbeforgatható) hidraulikus rotátorral. Ez különösen akkor hasznos:

• Ha szűk helyen kell manőverezni.
• Ha a raklapok és a lerakási él szöge nem párhuzamos.
• Ha a hordozógép (pl. kotró) nem tud könnyen befordulni a területre.

3. Vezérlési variációk (1K, 2K és 3K-SMART)

A hordozógép (kotró, rakodó) hidraulikus kiépítésétől függően különböző vezérlőblokkok választhatók:

• 1K (1-körös): Ha a gépen csak egyetlen hidraulikus kör van, egy speciális szelep sorrendben vezérli a funkciókat (először igazít/eltol, majd szorít).
• 2K (2-körös): Külön vezérelhető a szorítás és az eltolás/forgatás.
• 3K-SMART: Ez a legfejlettebb opció. Lehetővé teszi, hogy egyetlen gombnyomással aktiváljuk a réteg igazítását és a megfogást egyszerre, illetve rotátor használata esetén 3 funkciót is kezelhetünk korlátozott számú hidraulikus körrel.

4. Gép-specifikus gyors csatlakozók

Az adapter szinte bármilyen hordozógépre adaptálható egyedi felfogató keretekkel:

• Lehnhoff (MS01, MS03, MS08 stb.) csatlakozók kotrógépekhez.

Az Optimas Multi6 M térkőfogó adapter egyik legnagyobb előnye az univerzális felfogatási lehetőség. A kotrógépeknél legelterjedtebb Lehnhoff rendszerű gyorscsatlakozókhoz (MS-széria) gyári vagy utólagos adapterlemezekkel tökéletesen illeszthető.

A választásnál a legfontosabb szempont a kotrógép súlycsoportja és az adapter teherbírása:

1. Lehnhoff MS01

• Gépkategória: 0,5 – 2,0 tonnás minikotrók.
• Alkalmazhatóság: Ebbe a kategóriába a Multi6 M „1K LIGHT” (könnyített) változata javasolt.
• Fontos tudnivaló: Mivel a Multi6 M önsúlya (kb. 185-215 kg) és a felemelt kőréteg súlya (akár 500 kg felett) összesen meghaladhatja egy 2 tonna alatti gép stabilitását, MS01-es felfogatásnál gyakran szükség van a hordozógép alvázszélesítésére vagy ellensúlyozására.

2. Lehnhoff MS03

• Gépkategória: 1,5 – 6,0 tonnás kotrógépek.
• Alkalmazhatóság: Ez a leggyakoribb párosítás a Multi6 M-hez. Az MS03-as gyorscserélő már elegendő stabilitást és teherbírást (3 tonna a függesztőhorgon) nyújt a teljes súlyú kőrétegek biztonságos mozgatásához.
• Előny: A gép hidraulikus ereje és emelési kapacitása ebben a kategóriában már ideális a folyamatos, gyors munkavégzéshez.

3. Lehnhoff MS08

• Gépkategória: 6,0 – 12,0 tonnás midikotrók.
• Alkalmazhatóság: Nagyobb építkezéseken, ahol nagyobb kotrógép áll rendelkezésre, az MS08-as adapterrel a Multi6 M rendkívül stabilan üzemeltethető.
• Előny: Itt már nem kérdés a gép stabilitása, és akár a nehezebb, kiegészítő opciókkal (pl. rotátorral, 3K vezérléssel) felszerelt változatok is gond nélkül használhatók.

Műszaki illesztés (Adapterlemezek):

Az Optimas Multi6 M felszerelése ezekre a csatlakozókra kétféleképpen történhet:

• Csavarozható adapterlemez: A fogófej tetején található univerzális rögzítőpontokhoz csavarozzák hozzá a Lehnhoff-specifikus (MS01, MS03 vagy MS08) ellendarabot. Ez lehetővé teszi, hogy ha gépet vált, csak az adapterlemezt kelljen kicserélni.
• Kombi-adapterek: Léteznek olyan köztes darabok is, amelyek például MS03-as gépen teszik lehetővé az MS01-es kiegészítők fogadását, de térkőrakásnál a stabilitás miatt a közvetlen (köztes darab nélküli) illesztés a javasolt.

Mire figyeljen a rendelésnél? A Lehnhoff felfogatás mellé mindenképpen egyeztetni kell a hidraulikus csatlakozók típusát is (általában BG3-as gyorscsatlakozók), hogy a kotrógép kanálszárán lévő kivezetésekkel kompatibilisek legyenek.

• SW-adapterek gumikerekes rakodókhoz.

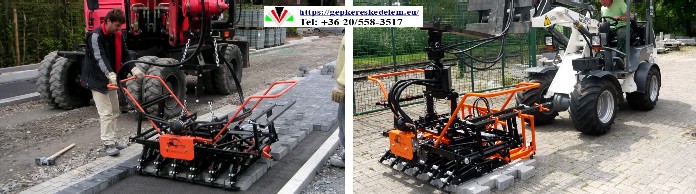

Az Optimas Multi6 M térkőfogó gumikerekes rakodókra (pl. Kramer, Weidemann, Caterpillar, Volvo, Avant) történő felszerelése kiváló megoldás, ha a kotrógépnél nagyobb mobilitásra és gyorsabb anyagszállításra van szükség a munkaterületen belül.

A SW-adapterek (Schnellwechsler / Gyorscserélő) lehetővé teszik, hogy a rakodógép kanalát percek alatt lecseréljük a térkőfogóra.

Leggyakoribb SW-adapter típusok rakodókhoz:

1. Euro-norm (Euro-felfogatás):
   • A mezőgazdasági és kisebb építőipari rakodók (pl. Weidemann, Giant) legelterjedtebb szabványa.
   • Előnye: Nagyon elterjedt, könnyen beszerezhető adapterlemez.
2. Kramer-felfogatás:
   • A merev vázas, összkerék kormányzású Kramer rakodók egyedi, rendkívül stabil gyors cserélő rendszere.
   • Előnye: Mivel a gép nem csuklik, a teher (a térkőfogó) kanyarodás közben is stabil marad, ami precízebb lerakást tesz lehetővé.
3. Z-kinematika / Volvo / CAT adapterek:
   • Nagyobb (5-10 tonnás) gumikerekes rakodókhoz használt robusztus felfogatások.
   • Előnye: Maximális biztonság és teherbírás, még a legnehezebb betonkövek mozgatásakor is.
4. Multione / Avant speciális adapterek:
   • A derékcsuklós mini rakodókhoz tervezett egyedi csatlakozók. Itt különösen fontos a fogófej önsúlyának és a rakodó emelési kapacitásának összehangolása.

Miért előnyös a rakodógépre szerelt Multi6 M?

• Gyorsabb ciklusidő: A rakodógép gyorsabban mozog a raklapok és a lerakási terület között, mint egy lánctalpas kotró.
• Jobb rálátás: Sok rakodógép fülkéjéből a gépkezelő közvetlenebbül látja a fogófejet és az illesztési vonalat.
• Többfunkciós használat: A gép délelőtt raklapvillával hordja a követ, délután pedig a Multi6 M adapterrel rakja le azt.

Fontos műszaki feltételek rakodókhoz:

1. 3. hidraulikus kör (Kiegészítő hidraulika): A rakodónak rendelkeznie kell kiépített hidraulikus kivezetéssel a gémgémen a fogófej működtetéséhez.
2. Szabad visszafolyó ág (opcionális): Bizonyos vezérlőblokkoknál (főleg rotátor használata esetén) előnyös, ha a gép rendelkezik nyomásmentes visszafolyó ággal.
3. Billenő terhelés (Tipping load): Mindig ellenőrizni kell, hogy a rakodó billenő terhelése teljes kormányelfordítás mellett is meghaladja-e a fogófej és a kőréteg együttes súlyát (kb. 700-800 kg összterheléssel érdemes számolni).
4. Úszó állás: A rakodógép gémjének „úszó” funkciója segít abban, hogy a fogófej önbeálló módon feküdjön fel a kőrétegre, kompenzálva a talaj egyenetlenségeit.

Hogyan történik az átalakítás?

Az Optimas a Multi6 M tetejére egy univerzális, csavarozható adapterkeretet szerel, amelyre bármilyen típusú SW-adapterlemez (legyen az Volvo, Kramer vagy Euro) felhegeszthető vagy csavarozható.

• H-felfogatás kifejezetten az Optimas saját (H88, H99, S19) térkőrakó gépeihez.

A H-felfogatás (vagy H-keret) az Optimas saját fejlesztésű, dedikált rögzítési rendszere. Ez a legmagasabb szintű integrációt biztosítja, mivel a fogófejet és a hordozógépet (a térkőrakó gépet) egyetlen összehangolt egységgé kovácsolja.

Míg a kotrógépeknél vagy rakodóknál külső adapterekre van szükség, az Optimas H88, H99 és PaveJet S19 típusú gépeinél a Multi6 M fogófej közvetlenül a gép gémrendszerébe csatlakozik.

Mi teszi különlegessé a H-felfogatást?

• Prizmás megvezetés: A H-keret egy speciális kialakítású megvezető rendszerrel rendelkezik, amely megakadályozza a fogófej akaratlan elmozdulását, miközben lehetővé teszi a precíz finomhangolást.
• Maximális stabilitás: Mivel ez a felfogatás a gép tömegközéppontjához a lehető legközelebb tartja a terhet, a gép még teljesen kinyújtott gémmel is stabil marad.
• Rejtett hidraulika: A tömlők és csatlakozók védett helyen, a gém szerkezetén belül vagy ahhoz szorosan rögzítve futnak, minimalizálva a szakadás vagy sérülés veszélyét munka közben.
• Gyors csatlakozó pontok: Bár dedikált rendszerről van szó, a H-felfogatás is lehetővé teszi a fogófej gyors (néhány perces) le- és felszerelését, ha például szegélykő-fektetőre vagy seprő adapterre kell váltani.

Kompatibilitás az egyes modellekkel

A H-felfogatás az alábbi Optimas gépeknél az alapfelszereltség része vagy közvetlen opciója:

Az integráció előnyei a gyakorlatban

A H-felfogatás használatával a gépkezelő a fülkéből, a joystick segítségével vezérelheti az összes funkciót:

1. Süllyesztés: A fogófej a H-keretnek köszönhetően mindig párhuzamos marad a kőréteggel.
2. Zárás és Igazítás: A Multi6 M 6 karja összehúzza és (szükség esetén) eltolja a köveket.
3. Emelés és Forgatás: A gép gémje és a H-felfogatásba integrált rotátor együttműködik a gyors pozicionálásért.

Tipp: Ha Ön már rendelkezik egy régebbi Optimas géppel (pl. H77 vagy korai H88), a H-felfogatás bizonyos esetekben módosító készlettel alkalmassá tehető az újabb Multi6 M fogófejek fogadására is.

5. Speciális kiegészítők

• Extra súlyok vagy váz-szélesítők: Kisebb (1,7 – 2,0 tonnás) minikotrók esetén szükségesek lehetnek az ellensúlyok a stabilitás fenntartásához.
• 1K LIGHT verzió: Egy könnyített vázas változat, amelyet kifejezetten kisebb teherbírású mini munkagépekre terveztek (kb. 15%-kal könnyebb az alapmodellnél).
• Speciális gumibetétek: Különleges felületű vagy rendkívül érzékeny kövekhez (pl. klinker téglákhoz) puhább vagy bordázottabb megfogó gumik is kérhetők.

Összehasonlítás: Alap vs. Multi6 ME

Az Optimas fogófejről „Multi6 M” piaci versenytársai:

Az Optimas Multi6 M a gépi térkövezési piac egyik legmeghatározóbb szereplője, de számos neves európai gyártó kínál hasonló, hidraulikus elven működő térkőfogó adaptereket. A versenytársak technológiája gyakran hasonló, de eltérnek a megfogási mechanizmusban, a súlyelosztásban és a beállíthatóság gyorsaságában.

A legfontosabb piaci versenytársak és az Optimas-hoz képesti jellemzőik:

1. Hunklinger (A legnagyobb rivális)

A német Hunklinger talán a legismertebb alternatíva. Az ő fogófejeik (pl. a P01, P02, P12 szériák) a „Twist” technológiáról híresek.

• Különbség: A Hunklinger fejek rendkívül erősek és robusztusak, gyakran választják őket nagyon nehéz kövekhez vagy egyenetlen terepen végzett munkához.
• Megfogás: Míg az Optimas a 6-karos szimmetriára épít, a Hunklinger egy speciális, szabadalmaztatott hidraulikus vezérlést használ, amely lehetővé teszi, hogy a fej szinte „ráharapjon” a kőre, még akkor is, ha a raklap nem teljesen vízszintes.

2. Probst (A sokoldalú specialista)

A Probst a világ egyik legnagyobb burkolástechnikai gyártója. Az ő megoldásuk a HVZ-UNI és a HVZ-GENIUS széria.

• Különbség: A Probst fogói híresek a modularitásukról. Rengeteg kiegészítő pofát kínálnak speciális szegélykövekhez vagy gyephézagos kövekhez.
• Beállítás: Az újabb Probst modelleknél a beállítás gyakran szerszámmentes és skálázott, ami megkönnyíti az átállást a különböző kőméretek között.

3. Eichinger

Az Eichinger (pl. a 1115-ös széria) egy költséghatékonyabb, masszív alternatívát kínál.

• Különbség: Mechanikailag egyszerűbbek, mint az Optimas Multi6 M. Gyakran választják olyan vállalkozások, ahol a fogófej nem napi 8 órában dolgozik, hanem kiegészítő eszközként funkcionál.
• Súly: Sok modelljük kifejezetten nehéz, így kisebb kotrógépeknél (2 tonna alatt) korlátozottabb a használatuk.

4. Rollmops / Knikmops (Belga alternatíva)

Bár ők elsősorban kisméretű rakodógépeikről híresek, saját fejlesztésű fogófejeik is vannak, amelyeket kifejezetten a saját derékcsuklós gépeikre optimalizáltak.

• Különbség: Ezek a fejek könnyebbek és egyszerűbb felépítésűek, kifejezetten a gyorsaságra és a fürge mozgásra vannak hangolva, nem pedig a 240 mm vastag ipari kövekre.

Összehasonlító táblázat: Optimas vs. Versenytársak

Gazdasági és üzemeltetési szempontból melyiket válasszam:

A választás az Optimas Multi6 M és versenytársai között elsősorban nem azon múlik, hogy melyik a „jobb”, hanem azon, hogy milyen géppel, milyen gyakran és milyen terepen fog dolgozni.

Egy gazdasági és üzemeltetési szempontrendszer, amely segít a döntésben:

1. Optimas Multi6 M – A „Profi Rendszer”

Akkor válassza, ha: Saját Optimas hordozógépe van, vagy hosszú távú, napi szintű gépi fektetést tervez.

• Gazdasági szempont: Magasabb a kezdeti beruházási költség, de a leggyorsabb megtérülés nagy felületeknél (pl. 10 000 $m^2$felett) a rendkívüli sebesség miatt.
• Üzemeltetés: A Swing-Stop miatt kevesebb a gépkezelő hibájából eredő kőrepedés vagy raklapsérülés. A pótalkatrész-ellátás Magyarországon is kiváló.
• Értéktartás: Használtpiaci ára kiemelkedő, nagyon keresett eszköz.

2. Hunklinger (P-széria) – A „Mindenes Erőgép”

Akkor válassza, ha: Kotrógépre szerelné, és gyakran dolgozik rosszabb minőségű, egyenetlen raklapokkal vagy nehéz ipari kövekkel.

• Gazdasági szempont: Rendkívül tartós kivitel, alacsony karbantartási igény. „Golyóálló” mechanika.
• Üzemeltetés: A hidraulikus vezérlése (Twist-rendszer) jobban tolerálja a gépkezelői pontatlanságokat és a ferde raklapokat. Nagyon robusztus, nehezen rongálható meg.

3. Probst (HVZ) – A „Rugalmas Mindenevő”

Akkor válassza, ha: Rendkívül változatosak a munkái (egyik nap gyephézagos kő, másik nap vékony klinker, harmadik nap szegélykő).

• Gazdasági szempont: A kiegészítő pofák (adapterek) széles választéka miatt egyetlen fejjel sokféle speciális feladatot elláthat, nem kell több eszközt vennie.
• Üzemeltetés: Könnyű súlya miatt kisebb (1,5-2 tonnás) gépeken is stabilabban használható, mint az Optimas vagy a Hunklinger nehezebb modelljei.

Döntési Segédlet (Összehasonlító táblázat)

Összegző javaslat:

1. Válassza az Optimas-t, ha a cél a maximális négyzetméter/óra teljesítmény, és van egy dedikált gépkezelője, aki vigyáz a finommechanikára.
2. Válassza a Hunklinger-t, ha a fogófej „bérbeadásra” vagy változó, durvább körülmények közé kerül, ahol a tartósság fontosabb a sebességnél.
3. Válassza a Probst-ot, ha minikotróval dolgozik, és gyakran váltogatja a fektetendő anyagokat (speciális kövek).

Érdekli az OPTIMAS térkőfogó adapterek különféle hordozókhoz?

Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani a kotrógépéhez legjobban illő modellt és konfigurációt.

Sámuel Kovács József

e-mail: samuel@gepkereskedelem.eu

Tel: +36 20/558-3517
