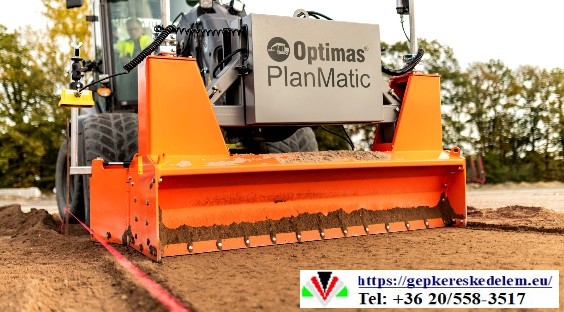

Optimas PlanMatic „PRO” lézeres szintezőgép

Az Optimas PlanMatic „PRO” egy lézeres szintező-egyengető gép, amelyet tereprendezési és felületelőkészítési munkákhoz használnak, különösen útépítés, parkok, ipari területek, sportpályák (lovas, tenisz) és gyárcsarnokok padlóinak egyengetése céljából.

Fő jellemzők és előnyök:

• Teljesen automatikus működés: A gép lézeres vagy ultrahangos érzékelőkkel automatikusan szabályozza az egyengető lap magasságát, minimalizálva a kézi korrekció szükségességét. Kézi vezérlésre is van lehetőség.
• Sokoldalú felhasználás: Képes többféle alapréteg (pl. kavics) elterítésére és szintezésére.
• Nagyfokú pontosság: A gép akár ±4 mm-es pontossággal dolgozik.
• Hatékonyság: Csökkenti a szükséges munkaerőt (mindössze egy személy is elegendő a kezeléséhez), és gyorsítja a munkafolyamatot, ami jelentős költségmegtakarítást eredményez.
• Kompakt kialakítás: A gép mérete lehetővé teszi, hogy szűkebb építési területeken vagy beltéri helyszíneken is hatékonyan lehessen vele dolgozni.
• Könnyű kezelhetőség: Az Optimas a PlanMatic gépekhez kifejlesztett, nagy kijelzővel és joystickkal ellátott vezérlőegységet, amely könnyen elsajátítható, így a betanulási idő rövid. Akár 46 beállítási érték is elmenthető a hordozógépekhez.
• Hidraulikus oldalsó szárnyak: A hidraulikus oldalsó szárnyak és az opcionális hosszabbítók révén a munkaszélesség rugalmasan, akár 1,20 m-rel is megnövelhető.
• Kombinálható rendszerek: A gép rendszere képes kombinálni a lézeres, ultrahangos és a 3D-s vezérlési technológiát. Kompatibilis a Leica 3D vezérlőrendszerével, de más gyártók komponenseivel is használható.
• Gyorstengelykapcsoló: Gyorsan és egyszerűen (akár 2 perc alatt) felszerelhető és leszerelhető a hordozógépről.

Specifikációk:

• Alap munkaszélességek: A gép két alapvető szélességben kapható:
  • PM 1.4: 1,40 m-es alapmunkaszélesség, amely hosszabbítókkal 1,40 m-től 2,60 m-ig terjedő munkaszélességet tesz lehetővé.
  • PM 2.0: 2,00 m-es alapmunkaszélesség, amely hosszabbítókkal 2,00 m-től 3,20 m-ig terjedő munkaszélességet tesz lehetővé.
• Tömeg: A PM 1.4 verzió kb. 670 kg, a PM 2.0 kb. 780 kg.

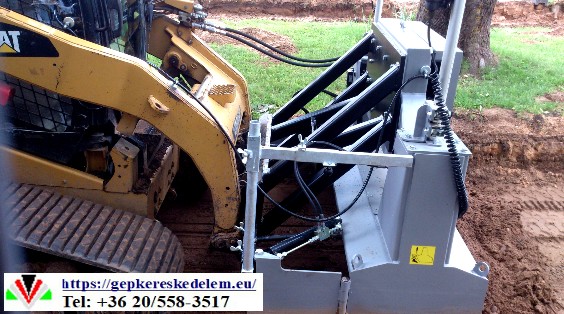

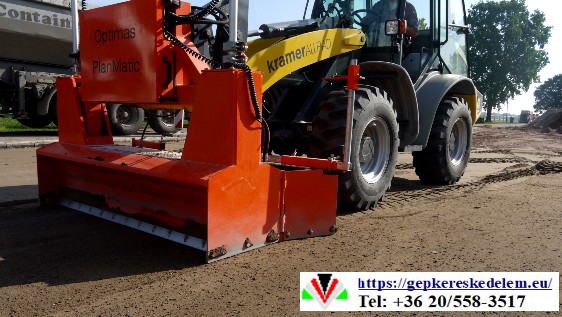

• Kompatibilitás: Felszerelhető kerekes rakodógépekre, kompakt rakodókra, teleszkópos rakodókra és traktorokra is, hárompontos függesztéssel.

A gép a pontos és hatékony munkavégzést teszi lehetővé, minimális kézi beavatkozással és kevesebb utómunkával. Használatával jelentős anyagköltség takarítható meg.

Hogyan működik az Optimas PlanMatic „PRO” lézeres szintező:

Az Optimas PlanMatic „PRO” egy teljesen automata lézeres szintező rendszer, amely a munkagéphez csatlakoztatva biztosítja a talajfelület rendkívül pontos és hatékony elegyengetését. A rendszer a következőképpen működik:

1. Felszerelés és vezérlés

A PlanMatic „PRO” eszközt egy gyorstengelykapcsoló segítségével rögzítik a hordozóeszközre (pl. kerekes rakodó, kompakt rakodó, teleszkópos rakodó). A kezelő a fülkében elhelyezett joystickkel és nagy kijelzővel ellátott vezérlőegységen keresztül irányítja a rendszert. A vezérlés teljesen automatizált, de manuális módra is van lehetőség.

2. Érzékelő és vezérlési technológia

A gép alapvetően lézeres érzékelővel működik, amely egy külső lézeradóval kommunikál. A lézeradó egy síkot bocsát ki, a vevő pedig folyamatosan érzékeli ennek a síknak a magasságát. Ezen kívül a rendszer ultrahangos érzékelőkkel is felszerelhető, amelyek automatikusan letapogatják a talaj, a zsinór vagy a szegélykő magasságát, és ennek alapján szabályozzák az egyengető lapot.

A rendszer kombinálja ezeket az érzékelőket, sőt, akár 3D-s vezérlőrendszerekkel is kompatibilis (pl. Leica 3D). Ez a többérzékelős megközelítés lehetővé teszi a rendkívül precíz munkavégzést, akár 4 mm-es pontossággal. A teljesen automatikus oldalsó szárnyak csökkentik a kézi korrekciós munkálatok szükségességét.

3. Anyagmozgatás és szintezés

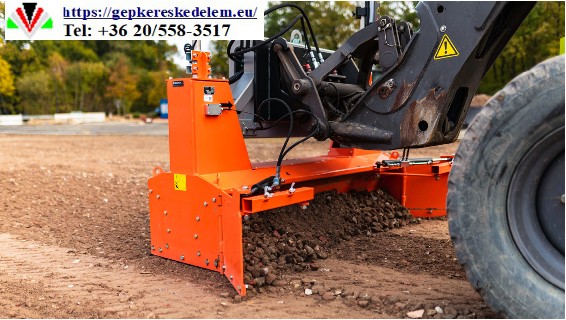

A PlanMatic „PRO” képes az anyag előrehaladó és hátrameneti mozgás közbeni elosztására és szintezésére is.

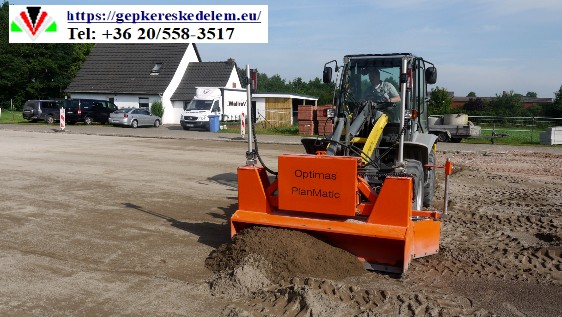

• Előrehaladás: Sokan ezt a mozgást használják a felület durva elegyengetésére vagy az anyag bejuttatására a sarkokba és a nehezen hozzáférhető területekre.
• Hátramenet: A végső, pontos szintezést általában a hátrameneti mozgás során végzi el a gép, amikor az egyengető lapot a lézeres és/vagy ultrahangos érzékelők által kapott adatok alapján a megfelelő magasságra állítja. Ez a módszer jelentős anyagköltség-megtakarítást és hatékonyságnövekedést eredményez.

A rendszer automatikusan szabályozza a szintezőlap dőlését és magasságát, minimalizálva a kezelő beavatkozását, és lehetővé téve a gyors, precíz munkavégzést, mindezt egyetlen személy által.

Ez a videó bemutatja, hogyan működik a PlanMatic lézeres szintező lapát különböző kompakt rakodókon, és szemlélteti a gép képességeit a tereprendezési munkák során.

Az Optimas PlanMatic „PRO” lézeres szintező alapfelszereltsége a következő főbb alkatrészeket tartalmazza:

Alapfelszerelés

• Joystick vezérlőegység kijelzővel: A berendezés fő vezérlője. Ezzel a joystickkal a kezelő egyszerűen irányíthatja a szintezést, és a kijelzőn minden fontos információt láthat.
• Hidraulikusan állítható oldalsó lapátok: A hidraulikusan állítható oldalsó lapátok segítségével a gép munkaszélessége dinamikusan növelhető vagy csökkenthető, alkalmazkodva a terület adottságaihoz.

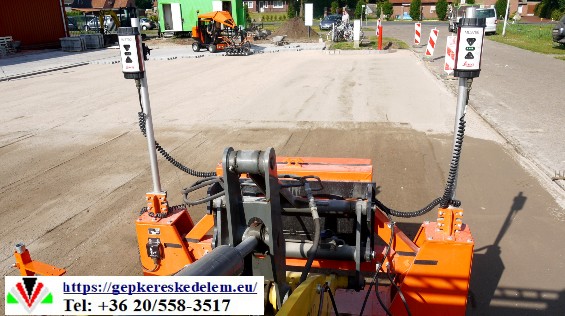

• Lézervevő: A standard felszereléshez tartozó Leica MLS 720 lézervevő, amely egy 190 mm-es mérési ablakkal rendelkezik, és a külső lézeradó által kibocsátott lézersugár magasságát érzékeli.
• Keresztirányú dőlésérzékelő: Ez az érzékelő a gép oldalsó dőlését méri, és segít a pontos dőlésszög beállításában, ami különösen fontos útépítési munkálatoknál.
• Cserélhető kések: A gép kopókései cserélhetők, ami meghosszabbítja az élettartamát és karbantartását is megkönnyíti.

Opcionális kiegészítők

Az alapfelszereltségen túl számos opcionális kiegészítő is elérhető, amelyek növelik a gép funkcionalitását:

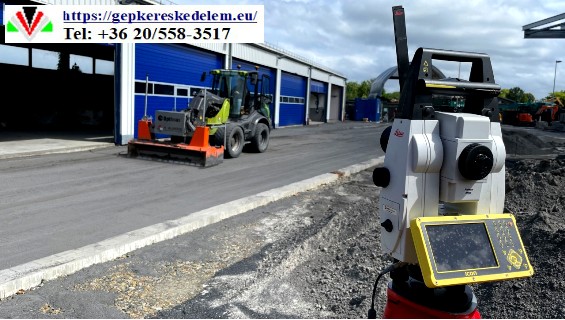

• 3D vezérlés: Kompatibilis a Leica 3D vezérlőrendszerével, amely lehetővé teszi a komplexebb, háromdimenziós terepformák precíz kialakítását.
• Ultrahangos érzékelők: Ezek az érzékelők a talaj, zsinór vagy szegélykő élének magasságát is képesek érzékelni.
• Gyorscsatlakozó: Lehetővé teszi a gép gyors és egyszerű fel- és leszerelését a hordozóeszközre.
• Hidraulikus alátámasztó lapát: Előrefelé történő szintezésre és anyagszállításra is használható, ami különösen útépítéseknél hasznos.
• Hosszabbító készletek: Különböző szélességű hosszabbítókkal (pl. 2×15 cm vagy 2×30 cm) tovább bővíthető a munkaszélesség.

Ez a videó egyszerűen elmagyarázza a PlanMatic „PRO” működését.

Az Optimas PlanMatic „PRO” lézeres szintezőhöz kérhető opciók:

Az Optimas PlanMatic „PRO” lézeres szintező alapfelszereltsége a hatékony munkavégzéshez szükséges legfontosabb elemeket tartalmazza. A gép funkcionalitása és sokoldalúsága azonban számos opcionális kiegészítővel tovább növelhető. Ezek a kiegészítők lehetővé teszik, hogy a gépet a konkrét feladatokhoz és a felhasználó igényeihez igazítsák.

Íme a leggyakoribb és legfontosabb, kérhető opciók:

1. Munkaszélesség-növelő készletek

• 30 cm-es szélességű hosszabbító készlet (2 x 15 cm): A 1,40 m-es alapverzió munkaszélessége 2,30 m-ig, a 2,00 m-es verzióé pedig 2,90 m-ig növelhető.
• 60 cm-es szélességű hosszabbító készlet (2 x 30 cm): A 1,40 m-es alapverzió munkaszélessége 2,60 m-ig, a 2,00 m-es verzióé pedig 3,20 m-ig növelhető.

Ezek a hosszabbítók lehetővé teszik a nagyobb felületek gyorsabb és hatékonyabb elegyengetését.

2. Vezérlési és érzékelési rendszerek

• Ultrahangos érzékelők (Leica TriSonic): Ezek az érzékelők mérik a távolságot a talajtól, zsinórtól vagy szegélykőtől, és automatikusan szabályozzák a hidraulikus oldalsó lapátokat. Ez a funkció különösen hasznos, ha a gépnek egy meglévő vonal mentén kell dolgoznia, például útpadka vagy járda szegélyének közelében.
• Automatikus hosszirányú dőlésvezérlés (ALS): Egy kiegészítő hosszirányú dőlésérzékelővel együtt az ALS automatikusan fenntartja a beállított dőlésszöget. Ez a funkció elengedhetetlen az út- és parkolóépítési munkákhoz, ahol a pontos vízelvezetés kritikus fontosságú.
• Fejlettebb lézervevő (Leica MLS 820): Az alapfelszereltséghez képest (MLS 720) nagyobb, 320 mm-es mérési ablakkal rendelkezik. A megnövelt ablaknak köszönhetően a kezelőnek ritkábban kell a lézert manuálisan beállítania.
• 3D vezérlőrendszer: A gép kompatibilis a vezető gyártók (pl. Leica, Topcon) 3D-s gépi vezérlőrendszereivel. Ez a technológia lehetővé teszi a bonyolultabb, tervezett 3D-s felületek (pl. sportpályák, lejtős parkok) pontos kivitelezését.

3. Egyéb hasznos opciók

• Hidraulikus billenő lapát: Ez a lapát lehetővé teszi az anyag előrefelé történő szállítását és elterítését, ami különösen hasznos útépítésnél, vagy ha nagy mennyiségű anyagot kell mozgatni a munkaterületen.
• Különleges festés: A gépet egyedi RAL színre is le lehet festetni, ami segíthet a cég imázsának erősítésében.
• Gyorscsatlakozó adapter: Lehetővé teszi a gép gyors és egyszerű csatlakoztatását a különböző hordozóeszközökhöz (pl. kerekes rakodó, kompakt rakodó, teleszkópos rakodó).

Ezek az opciók jelentősen megnövelik a PlanMatic „PRO” alkalmazási lehetőségeit és hatékonyságát, így egy sokoldalúbb és jobban testreszabható szerszámot kínálnak a tereprendezési és építőipari munkákhoz.

Az Optimas PlanMatic „PRO” lézeres szintező előnyei a versenytársakhoz képest:

Az Optimas PlanMatic „PRO” lézeres szintező több kulcsfontosságú előnnyel rendelkezik a versenytársakhoz képest, amelyek a gép hatékonyságát, pontosságát és sokoldalúságát emelik ki.

1. Nagyfokú pontosság és hatékonyság

Az Optimas PlanMatic „PRO” az egyik legpontosabb gép a piacon, amely akár ±4 mm-es pontossággal is képes dolgozni. Ez a precizitás kritikus a magas minőségi követelményeket támasztó projekteknél, mint például sportpályák vagy ipari padlók építése. A teljesen automatikus működés (lézeres és ultrahangos vezérlés) minimálisra csökkenti az emberi hibalehetőséget, és jelentősen gyorsítja a munkafolyamatot. A hátrameneti mozgással történő szintezés tovább növeli a hatékonyságot és csökkenti a kézi utómunkálatokat.

2. Sokoldalúság és rugalmasság

A gép egyik legnagyobb előnye, hogy képes a különböző hordozóeszközökhöz (kerekes rakodó, kompakt rakodó, teleszkópos rakodó) csatlakozni. A gyorscsatlakozó adapterek és a könnyű fel- és leszerelés (akár 2 perc alatt) rugalmassá teszik a használatát, így nem kell minden feladathoz külön gépet bérelni. A hidraulikusan állítható oldalsó lapátok és az opcionális hosszabbító készletek révén a munkaszélesség 1,20 m-től egészen 3,20 m-ig terjedhet, ami széles körű felhasználást tesz lehetővé a szűk helyektől a nagyméretű területekig.

3. Fejlett technológia és integráció

Míg sok versenytárs csak egyetlen vezérlési módszert kínál, a PlanMatic „PRO” kombinálja a lézeres és az ultrahangos technológiát. Továbbá, a gép teljes mértékben kompatibilis a 3D-s vezérlőrendszerekkel, mint például a Leica. Ez a képesség lehetővé teszi, hogy a komplexebb, lejtős vagy egyedi formájú tereket is precízen kialakítsák a digitális tervek alapján.

4. Anyag- és költségmegtakarítás

A nagyfokú pontosság és az automatikus vezérlés garantálja, hogy a felhasznált anyagmennyiség optimális legyen. A pontos szintezésnek köszönhetően elkerülhető az anyagtöbblet, ami jelentős költségmegtakarítást eredményez. Emellett a gép kezeléséhez mindössze egy fő elegendő, ami tovább csökkenti a munkaerőköltségeket és növeli a hatékonyságot a kézi egyengető lapátokkal szemben.

5. Tartósság és felhasználóbarát kialakítás

Az Optimas PlanMatic „PRO” a legmagasabb minőségű anyagokból készül, ami garantálja a tartósságot és a hosszú élettartamot. A gép vezérlőegysége intuitív, a nagy kijelző és a joystick könnyű kezelhetőséget biztosít. A beállítások elmenthetők, ami megkönnyíti a gépek közötti váltást és a ismétlődő feladatok gyors elvégzését.

Hány féle lejtést képes készíteni az Optimas PlanMatic „PRO” lézeres szintező:

Az Optimas PlanMatic „PRO” lézeres szintező a beépített és opcionális rendszereknek köszönhetően többféle lejtést is képes kialakítani, ami a sokoldalú felhasználás egyik kulcsfontosságú eleme.

A gép a következő lejtéstípusokat tudja megvalósítani:

1. Kétirányú lejtés (egyenes sík)

Ez a legalapvetőbb lejtéstípus, amelyet a lézeres rendszerrel lehet elérni. A lézeradó egy síkot bocsát ki, amelynek a gép kétirányú dőlésérzékelője segítségével beállítható a dőlésszöge. Ezzel a módszerrel a gép a hosszirányú és keresztirányú dőlést is pontosan tudja tartani, ami ideális például útburkolatok, parkolók és nagy padlófelületek kialakításához, ahol a vízelvezetés egyenletes lejtést igényel.

2. 3D-s felületek (komplex formák)

Az opcionális 3D vezérlőrendszerrel a PlanMatic „PRO” a komplexebb, háromdimenziós terepformák kivitelezésére is alkalmas. Ezek a rendszerek digitális terepmodellek (DTM) alapján működnek, ami lehetővé teszi a gép számára, hogy ne csak egyenes síkot, hanem görbült vagy változó lejtésű felületeket is készítsen. Ez a képesség kulcsfontosságú sportpályák (pl. lovas- vagy futballpályák), lejtős parkok vagy bonyolultabb vízelvezető rendszerek építésekor. A 3D vezérlés a gép maximális pontosságát használja ki, hogy a digitális tervet valósággá alakítsa.

Összefoglalás

Az Optimas PlanMatic „PRO” lézeres szintező alapfelszereltsége a kétirányú lejtés létrehozására alkalmas. Azonban az opcionális kiegészítőkkel, különösen a 3D vezérlőrendszerrel, a gép képessé válik a legbonyolultabb, többféle lejtést és terepformát tartalmazó tervek megvalósítására is.

Milyen előnyök származnak az Optimas PlanMatic „PRO” lézeres szintező használatával:

Az Optimas PlanMatic „PRO” lézeres szintező használatával számos jelentős előny származik az építőiparban, amelyek mind a hatékonyságra, mind a költséghatékonyságra pozitív hatással vannak.

1. Fokozott pontosság és minőség

A gép a lézeres vezérlésnek köszönhetően akár ±4 mm-es pontossággal képes dolgozni. Ez a precizitás lehetővé teszi a talaj-előkészítő munkák magas minőségű elvégzését, ami elengedhetetlen például sportpályák, ipari padlók vagy útburkolatok esetében. A pontosan szintezett felület biztosítja, hogy a későbbi rétegek (pl. beton, aszfalt) egyenletes vastagságúak legyenek, ami növeli a végtermék tartósságát és esztétikai értékét.

2. Jelentős költségmegtakarítás

• Anyagköltség csökkenése: A gép rendkívüli pontossága megakadályozza a felesleges anyagok (pl. kavics, homok) felhasználását. A pontosan megtervezett rétegvastagságok megtartásával jelentős pénz takarítható meg.
• Munkaerő-megtakarítás: Míg a hagyományos módszereknél több dolgozóra van szükség a szintezéshez, a PlanMatic „PRO”-t mindössze egyetlen ember tudja kezelni a hordozóeszköz fülkéjéből. Ezzel csökken a bérköltség és a munkavégzés ideje is.
• Gyorsabb kivitelezés: A gép használatával a munkafolyamat drámaian felgyorsul, ami rövidebb projekidőhöz vezet. A gyorsabb befejezés további megtakarításokat eredményez.

3. Sokoldalúság és rugalmasság

A gép számos hordozóeszközre (például kerekes rakodóra, kompakt rakodóra, teleszkópos rakodóra) felszerelhető, így nem kell speciális gépet vásárolni a feladat elvégzéséhez. A hidraulikusan állítható oldallapátok és az opcionális szélességnövelő készletek révén a gép a legkülönfélébb munkaterületeken is bevethető, a szűkebb területektől a nagy ipari csarnokokig.

4. Növelt hatékonyság

Az automata vezérlésű szintező rendszer minimálisra csökkenti a kézi beavatkozások szükségességét. A gép magától elvégzi a finom beállításokat, amíg a kezelő a munkagéppel halad. Ez a hatékonyságnövelés gyorsabb haladást tesz lehetővé, ami különösen a nagyméretű projektek esetében jelent óriási előnyt.

Összefoglalva, az Optimas PlanMatic „PRO” lézeres szintező használata a pontosság, a sebesség és a költséghatékonyság javulásához vezet, ami egyértelmű versenyelőnyt jelent a modern építőipari projektek során.

Az Optimas PlanMatic „PRO” lézeres szintezőt jellemző hibák:

Bár az Optimas PlanMatic „PRO” egy fejlett és megbízható gép, mint minden komplex technikai berendezés, ez is mutathat bizonyos gyengeségeket vagy a felhasználói tapasztalatokból eredő problémákat. Ezek a hibák általában a következő kategóriákba sorolhatók:

1. Technikai és elektronikai problémák

• Érzékelők kalibrálási hibái: A lézer- és ultrahangos érzékelők rendkívül érzékenyek a környezeti tényezőkre (pl. por, kosz, extrém hőmérséklet). Ha a kalibráció nem pontos, vagy az érzékelők szennyezettek, a gép pontossága csökkenhet. Ezt a problémát rendszeres tisztítással és kalibrálással lehet megelőzni.
• Vezérlőpanel hibái: Az elektronikus vezérlőegység meghibásodása, például a joystick vagy a kijelző problémái, akadályozhatják a gép megfelelő működését. Ezek a hibák általában szakszerviz beavatkozását igénylik.
• Hidraulikai rendszer problémái: A hidraulikus rendszer (pl. hidraulikus oldallapátok) hibái, például szivárgások, alacsony nyomás vagy a vezérlőszelepek meghibásodása, befolyásolhatják az egyengető lap mozgását és pontosságát.

2. Mechanikai kopás és sérülések

• Kések kopása: A munkavégzés során az egyengető lapátok kései természetes módon kopnak. Bár cserélhetők, a gyakori használat megnöveli a karbantartási költségeket.
• Szerkezeti elemek sérülése: Az építőipari környezet durva lehet, ami rázkódást, ütéseket vagy egyéb sérüléseket okozhat a gép vázán vagy egyéb alkatrészein.
• Gyorscsatlakozó problémák: A gyakori le- és felszerelés során a gyorscsatlakozó mechanizmusa elkophat vagy megsérülhet, ami a csatlakozás stabilitását veszélyezteti.

3. Szoftveres problémák

• Frissítési hibák: Mint minden modern, szoftvervezérelt gépnél, a szoftverfrissítések során is felléphetnek hibák, amelyek a gép működését befolyásolhatják.
• Kompatibilitási problémák: Bár a gép kompatibilis a legtöbb 3D-s vezérlőrendszerrel, néha felléphetnek kompatibilitási problémák, különösen a különböző gyártók termékei közötti kommunikációban.

Összefoglalás

Fontos megjegyezni, hogy ezek a hibák nem feltétlenül gyakoriak vagy általánosak, és sokuk a gép nem megfelelő karbantartásából vagy használatából eredhet. Az Optimas megbízható, minőségi gyártónak számít, és a PlanMatic „PRO” rendszert úgy tervezték, hogy a lehető legellenállóbb legyen az építőipari környezetben. A rendszeres karbantartás, a gyári előírásoknak megfelelő használat, és a szakember általi ellenőrzés minimalizálhatja ezeknek a problémáknak a valószínűségét.
