Lézeres aljzat lehúzó adapter Optimas PlanMatic

Egy tökéletes, teljesen automatikus gréder, amely minden hagyományos lejtéshez adaptálható.

Mit tudhatunk az Optimas PlanMatic lézeres aljzat lehúzó adapterről:

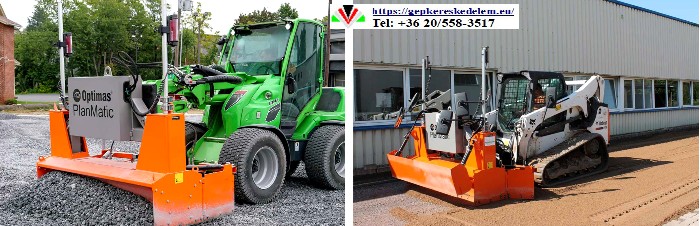

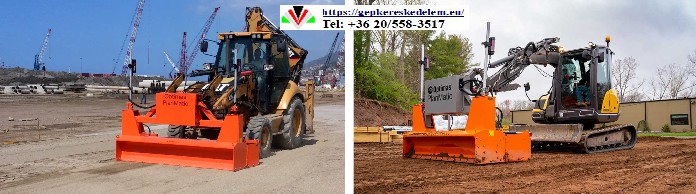

Az Optimas PlanMatic egy teljesen automata, lézervezérlésű gréder-adapter (planierschild), amelyet rakodógépekre (gumikerekes rakodók, kompakt rakodók, teleszkópos rakodók) vagy akár traktorokra lehet felszerelni. Ez az eszköz a térkövezés előtti ágyazat (zúzottkő, homok, murva) milliméterpontos lehúzására szolgál.

A PlanMatic legfontosabb műszaki és gyakorlati jellemzői:

1. Kialakítás és Méretek

A PlanMatic két alapváltozatban érhető el, amelyek munkaszélessége mechanikus vagy hidraulikus toldatokkal növelhető:

Jellemző	PM 1.4 (Kisebb változat)	PM 2.0 (Nagyobb változat)
Alapszélesség	1,40 m	2,00 m
Munkatartomány	1,40 m – 2,60 m	2,00 m – 3,20 m
Saját tömeg	kb. 640 – 670 kg	kb. 750 – 780 kg
Munkahenger lökethossz	200 mm	300 mm

2. Vezérlési technológia (2D és 3D)

A gép lelke a vezérlőrendszer, amely többféle szenzorral kombinálható a tökéletes felület eléréséhez:

Lézervezérlés: Két lézervevő (általában Leica) segítségével a gép tartja a beállított magasságot és esést.

Az Optimas PlanMatic lézervezérlése a rendszer „agyát” alkotja, amely leveszi a szintezés terhét a gépkezelő válláról, és milliméteres pontosságú sík felületet garantál.

A lézervezérlés működésének és előnyeinek részletei:

1. A rendszer működési elve

A vezérlés egy külső forgólézerből és a PlanMatic pajzsára szerelt lézervevőkből áll:

Forgólézer (adó): A munkaterület egy fix pontján felállított műszer egy láthatatlan, 360°-os lézersíkot bocsát ki a kívánt magasságban és dőlésszögben.

A forgólézer (adó) az Optimas PlanMatic (és minden hasonló 2D-s szintezőrendszer) „lelke”. Ez az eszköz hozza létre azt a fix referenciapontot (egy láthatatlan lézersíkot), amely alapján az adapter automatikusan beállítja magát.

A legfontosabb tudnivalók, ha a PlanMatic mellé keres vagy használ forgólézert:

1. Hogyan működik a PlanMatic-kal?

A forgólézer egy állványon áll a munkaterület szélén, és 360 fokban körbeforogva egy tökéletesen sík vagy döntött fényfelületet vetít ki. A PlanMatic-on található lézervevők (szenzorok) érzékelik ezt a jelet:

Ha a tolólap túl mélyen van, a vevő jelzi a hidraulikának, hogy emeljen.
Ha túl magasan, a rendszer süllyeszt.
Ez a folyamat másodpercenként többször ismétlődik, így lesz a felület tükörsima.

2. Milyen funkciókkal kell rendelkeznie a lézernek?

Az Optimas rendszeréhez nem minden lézer optimális. A professzionális munkához a következő tulajdonságok szükségesek:

Kétirányú lejtésbeállítás (Dual Grade): Fontos, hogy a lézerrel ne csak vízszintes síkot, hanem X és Y tengelyen is állítható lejtést (pl. 1,5% hosszanti és 2% keresztirányú lejtést) lehessen képezni. Ez elengedhetetlen a vízelvezetés kialakításához.
Nagy hatótávolság: Egy nagyobb parkoló vagy ipari csarnok esetén legalább 500–800 méteres átmérőjű munkatartományra van szükség.
Önszintezés: A gépnek automatikusan vízszintbe kell állnia az indítás után, és le kell állnia, ha véletlenül meglökik az állványt (HI-riasztás), hogy elkerülje a hibás mérést.
Maszkolási funkció: Hasznos, ha a lézer ki tudja kapcsolni a sugarat bizonyos szögtartományokban, hogy ne zavarja a többi munkagépet vagy ne verődjön vissza üvegfelületekről.

3. Ajánlott márkák a PlanMatic mellé

Az Optimas rendszerek általában univerzálisak, de a leggyakrabban a következő prémium márkákkal párosítják őket a megbízhatóság miatt:

Leica (Rugby széria): Kiemelkedő pontosság, rendkívül strapabíró ház.

Topcon (RL-200 széria): Nagyon népszerű a nagy hatótávolság és a pontos digitális lejtésbeállítás miatt.
Trimble / Spectra Precision: Az építőipar egyik alapköve, kifejezetten gépi vezérléshez optimalizált vevőkkel és adókkal.

4. Mire figyeljen a telepítésnél?

Rezgésmentes hely: Az állványt olyan helyre tegye, ahol a közelben elhaladó nehézgépek rezgése nem zavarja be (vagy használjon rezgéscsillapított állványt).
Tiszta rálátás: A lézeradó és a gép közötti vonalban ne legyen akadály (anyaghalom, másik gép), mert ha megszakad a jel, a PlanMatic automatikája megáll.
Magasság: Érdemes a lézeradót magasabbra (akár 2-3 méter) helyezni, hogy a gépkezelő fülkéje vagy a munkagép egyéb részei ne árnyékolják le a vevőket.

Gazdasági tipp:

Ha több PlanMatic-kal vagy egyéb gépi vezérlésű eszközzel (pl. kotróval) dolgozik egyszerre, ugyanaz az egyetlen forgólézer adó ki tudja szolgálni az összeset, feltéve, hogy ugyanazon a síkon dolgoznak.

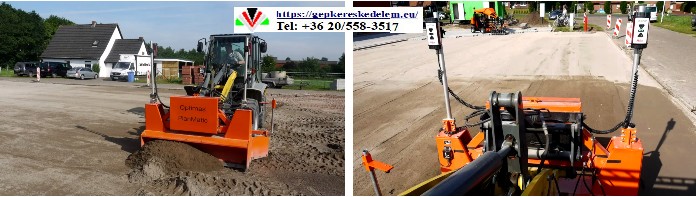

Lézervevők (vevőegységek): A PlanMatic két szélén található teleszkópos oszlopokra vannak szerelve. Ezek folyamatosan érzékelik a lézerjelet.

A lézervevők (más néven vevőegységek vagy szenzorok) az Optimas PlanMatic azon alkatrészei, amelyek közvetlenül „látják” a forgólézer által kibocsátott jelet. Ezek az egységek fordítják le a fényjelet elektromos parancsokká a gép hidraulikája számára.

Az Optimas rendszereknél a leggyakrabban alkalmazott típus és annak jellemzői:

1. A standard típus: Leica MLS 720

Az Optimas gyárilag leggyakrabban a Leica MLS 720 típusú lézervevőt használja (különösen a PlanMatic „Basic” és „PRO” modelleknél). Ez egy kifejezetten munkagépekre tervezett, nagy igénybevételre hitelesített szenzor.

2. Legfontosabb műszaki jellemzők

Nagy mérési ablak (190 mm): Ez a függőleges érzékelési tartomány lehetővé teszi, hogy a gép nagyobb talajegyenetlenségek esetén se veszítse el a lézerjelet. Ha a gép hirtelen nagyot zökken, a vevő még mindig látja a sugarat, és tudja korrigálni a penge helyzetét.
360 fokos érzékelés: A vevőegység minden irányból képes fogadni a jelet, így a rakodógép szabadon mozoghat és foroghat a munkaterületen anélkül, hogy a kapcsolat megszakadna a forgólézerrel.
Nagy pontosság: A rendszer jellemzően ± 4 mm-es pontossággal dolgozik, ami bőven a térkövezési és útépítési szabványokon belül van.
LED-es visszajelzés: Magán a vevőegységen is található fényjelzés (nyilak), amely mutatja a gépkezelőnek, hogy a penge éppen a lézersík alatt, felett vagy pontosan rajta van-e.

3. Elhelyezés és konfiguráció

A PlanMatic adapteren általában két darab lézervevő található (a jobb és bal oldalon egy-egy teleszkópos rúdon).

Független vezérlés: A két vevő lehetővé teszi, hogy a penge két oldala külön-külön mozogjon. Ez elengedhetetlen, ha a terület egyik oldala más magasságban van, vagy ha keresztirányú lejtést kell kialakítani.
Teleszkópos rudak: A vevőket tartó rudak magassága állítható, hogy a munkagép (pl. a rakodó fülkéje) ne takarja ki a lézersugarat.

4. Védettség és tartósság

Mivel ezek az egységek ki vannak téve az időjárásnak és a pornak:

IP67 vagy magasabb védettség: Teljesen por- és vízállóak.
Rezgéscsillapítás: Speciális belső felfüggesztéssel rendelkeznek, hogy a munkagép rázkódása ne tegye tönkre a finom elektronikát.

5. Alternatívák és bővítés

Bár a Leica az elsődleges partner, a PlanMatic vezérlőrendszere rugalmas:

Más márkák: Megfelelő kábelezéssel más gyártók (pl. Topcon, Trimble) gépi vezérlésű vevőivel is kompatibilissé tehető.
Ultrahangos opció (TriSonic): Ha nincs lézerjel (pl. épületek között vagy ahol a lézer nem lát el), a lézervevő helyére vagy mellé ultrahangos érzékelő is szerelhető, amely egy meglévő szegélykövet vagy kifeszített zsinórt követ.

Mire érdemes figyelni a használat során? A legfontosabb a vevők „ablakának” tisztán tartása. A rátapadt por vagy sár jelentősen csökkentheti a hatótávolságot és a pontosságot.

Automatikus korrekció: Ha a hordozógép (rakodó) egyenetlen talajon halad, a vevők azonnal jelzik a szinteltérést, a hidraulikus szelepek pedig tizedmásodpercek alatt korrigálják a pajzs magasságát, hogy az pontosan a lézersíkon maradjon.

Az automatikus korrekció az Optimas PlanMatic rendszerének a legfontosabb funkciója, amely kiemeli a gépet a manuális vagy félautomata eszközök közül. Ez a technológia teszi lehetővé, hogy a munkagép haladási sebességétől vagy a talaj egyenetlenségeitől függetlenül a végeredmény milliméterpontos legyen.

A folyamat lényege és előnyei:

1. Hogyan működik a folyamat?

A rendszer egy zárt vezérlési láncot (Closed Loop) alkot:

Érzékelés: A lézervevők (vagy ultrahangos szenzorok) másodpercenként több tucatszor ellenőrzik a penge aktuális helyzetét a referenciaponthoz (lézersíkhoz) képest.
Összehasonlítás: A központi vezérlőegység összeveti a kapott jelet a gépkezelő által beállított célértékkel (pl. a kívánt magassággal és lejtéssel).
Beavatkozás: Ha a penge akár csak 2-4 milliméterrel is eltér a tervtől, a vezérlő azonnal jelet küld a hidraulikus szelepeknek.
Végrehajtás: A hidraulikus munkahengerek villámgyorsan korrigálják a penge állását (emelik vagy süllyesztik), mielőtt a hiba láthatóvá válna a talajon.

2. Mit korrigál automatikusan a PlanMatic?

Magasság (Z-tengely): A penge folyamatosan a kívánt szinten marad, akkor is, ha a rakodógép kerekei éppen egy buckán mennek át vagy egy gödörbe huppannak.
Keresztirányú dőlés (Cross Slope): A beépített dőlésérzékelő (inklinométer) segítségével a gép akkor is tartja a beállított oldalesést (pl. 2,5% a vízelvezetéshez), ha a hordozógép megdől.
Hosszirányú lejtés (ALS – Automatic Longitudinal Slope): Ez az opció lehetővé teszi, hogy a gép haladási irányban is tartsa az előre megadott lejtésszöget.

3. Miért döntő jelentőségű ez a funkció?

A gépkezelő tehermentesítése: A kezelőnek nem kell folyamatosan a pengét figyelnie és kézzel állítgatnia a karokat. Csak a gép irányítására és a sebességre kell koncentrálnia. Ez jelentősen csökkenti a fáradtságot és a hibázás lehetőségét.
Sebesség: Mivel a korrekció fénysebességgel és hidraulikus precizitással történik, a gép sokkal gyorsabban haladhat, mint manuális vezérlésnél.
Egységesség: A nap végén ugyanolyan pontos lesz a szintezés, mint az első órában, függetlenül attól, hogy mennyire gyakorlott a gépkezelő.
Anyagkontroll: Az automatika nem „hordja túl” az anyagot. Pontosan annyit húz le, amennyi kell, így elkerülhető a feleslegesen vastag és drága ágyazóréteg (pl. finomzúzalék) beépítése.

4. Mikor a leghasznosabb?

Az automatikus korrekció akkor mutatja meg az igazi erejét, amikor rossz minőségű vagy hullámos altalajon kell dolgozni. Míg egy manuális tolólap követné a talaj hullámait (másolná a hibákat), a PlanMatic automatikája „lebegteti” a pengét a kívánt síkon, és teljesen függetleníti azt a hordozógép mozgásától.

2. Kétoldali független vezérlés

A PlanMatic egyik legnagyobb előnye, hogy a jobb és bal oldali munkahengerek egymástól függetlenül is képesek mozogni:

Ez lehetővé teszi, hogy ne csak vízszintes felületet, hanem egy- vagy kétirányú lejtést (pl. vízelvezetéshez szükséges rézsűt) is tökéletesen alakítson ki.
A kijelzőn a gépkezelő centiméterre pontosan látja mindkét oldal aktuális magassági pozícióját.

3. Főbb technikai jellemzők

Leica Geosystems technológia: Az Optimas általában a piacvezető Leica lézervevőit (pl. MLS 720 vagy 820) integrálja a rendszerbe a maximális megbízhatóság érdekében.
Teleszkópos tartók: A vevőegységek magassága elektronikusan állítható a fülkéből, így nem kell kiszállni a gépből, ha változtatni kell a referenciaponton.
Üzemmódok:
- Automata: A gép teljesen önállóan vezérli a pajzs magasságát.
- Manuális: A kezelő a joystickkal felülbírálhatja a rendszert (pl. akadály kikerülésekor).

4. Kombinált üzemmód (Lézer + Ultrahang)

A PlanMatic vezérlése képes a hibrid működésre:

Az egyik oldalon használhatja a lézert (a pontos magasság tartásához), míg a másikon egy ultrahangos szenzort (Trisonic), amely egy meglévő szegélykőhöz vagy zsinórhoz igazodik. Ez különösen hasznos járdák és utak szegély melletti lehúzásakor.

5. Miért jobb a lézer, mint a szemmérték?

Anyagmegtakarítás: Mivel nincs „túlhúzás” vagy hullámos felület, pontosan annyi drága ágyazóanyagot (zúzottkövet) kell használni, amennyit a terv előír. Ez nagy felületeknél (pl. 5000 m2) akár több kamionnyi anyagmegtakarítást is jelenthet.
Sebesség: A gépkezelőnek nem kell lassítania az állandó ellenőrzés miatt; a rendszer automatikusan dolgozik helyette.
Digitális memória: A kijelzőn elmenthetők a beállítások, így a következő munkanapon egy gombnyomással folytatható ugyanaz a szint.

Tipp: A tökéletes eredményhez elengedhetetlen egy jó minőségű, kétirányú dőlésbeállításra alkalmas forgólézer (pl. Leica Rugby vagy Topcon), amely stabilan, rezgésmentesen van felállítva a munkaterület szélén.

Ultrahangos szenzor (Trisonic): Lehetővé teszi, hogy a gép egy meglévő referenciapont (pl. már lerakott szegélykő vagy kifeszített zsinór) alapján tartsa a szintet.

A Trisonic (ultrahangos) szenzor az Optimas PlanMatic rendszerének az az eleme, amely lehetővé teszi, hogy a gép ne egy láthatatlan lézerjelre, hanem a valós, fizikai környezetre támaszkodjon. Ez a technológia különösen akkor nélkülözhetetlen, ha a munkaterületen már vannak fix referenciapontok.

A Trisonic szenzor legfontosabb előnyei és alkalmazási módjai:

1. Fizikai referencia követése

A lézerrel ellentétben az ultrahangos szenzor nem egy távoli adót figyel, hanem lefelé vagy oldalra bocsát ki hanghullámokat:

Szegélykő követése: A szenzor érzékeli a már lerakott szegélykő tetejét, és ahhoz képest tartja a beállított mélységet (pl. –5 cm az ágyazatnak).
Feszített zsinór követése: Képes egy kifeszített magassági zsinórt „olvasni” anélkül, hogy hozzáérne.
Meglévő aszfalt vagy beton: Útfelújításnál a szenzor a régi burkolat szintjéhez igazítja az új alapot.

2. Miért „Tri”-sonic? (A név jelentése)

A név onnan ered, hogy a szenzor három különálló ultrahangos mérőfejet tartalmaz egyetlen házban:

Átlagolás: A három mérési pont segítségével a gép szoftvere átlagolja az eredményt. Ha például a szegélykövön van egy kis sár vagy kavics, a szenzor „átlát” rajta, és nem rántja meg a pajzsot, hanem tartja a folyamatos szintet.
Hőmérséklet-kompenzáció: A hang sebessége függ a levegő hőmérsékletétől. A Trisonic szenzor rendelkezik egy belső hőmérővel, ami korrigálja a mérést, így tűző napon és hidegben is pontos marad.

3. Előnyök a lézerrel szemben

Nincs „árnyék”: A lézerjelet kitakarhatja egy arra haladó teherautó vagy egy fal. Az ultrahang közvetlenül a pajzs mellett mér, így semmi sem zavarhatja meg a jelet.
Íves felületek: Míg a lézer egy merev síkot határoz meg, az ultrahanggal követhetőek az út természetes emelkedői, lejtői vagy ívei a szegélykő mentén.
Rugalmasság: Egyik oldalon mérhet a lézer (a pálya közepén), a másik oldalon pedig az ultrahang (a szegély mellett), így a gép tökéletesen illeszkedik a környezethez.

4. Mikor a leghasznosabb?

Járdák és kerékpárutak: Ahol a két szegélykő közötti távolság fix, és az ágyazatnak pontosan követnie kell a szegély magasságát.
Mélygarázsok: Ahol a födém vagy a falak miatt a lézerjel nem ér körbe.
Csarnokok: Ahol az oszlopok vagy a falak mentén kell precíz szintet tartani.

5. Használat a gyakorlatban

A gépkezelő a kijelzőn állítja be az offset értéket (vagyis hogy hány centiméterrel a szegély szintje alatt legyen a pajzs éle). Amint elindul a gép, a szenzor „rácuppan” a referenciára, és a hidraulika azonnal reagál minden centiméternyi változásra.

Gyakorlati tipp: A Trisonic szenzort érdemes mindig tisztán tartani (portól és sártól mentesen), mert a hanghullámok visszaverődése akkor a legpontosabb, ha a szenzor fejei nincsenek elszennyeződve.

Lejtésérzékelő: Automatikusan szabályozza a keresztesést.

Az Optimas PlanMatic rendszerében a lejtésérzékelő (slope sensor) a harmadik kulcsfontosságú eleme a vezérlésnek a lézer és az ultrahang mellett. Míg a lézer a magasságot határozza meg, a lejtésérzékelő a gép keresztirányú dőlését felügyeli.

Miért nélkülözhetetlen ez a precíziós földmunkához:

1. A keresztirányú esés automatizálása

Az utak, parkolók és sportpályák szinte soha nem teljesen vízszintesek; a vízelvezetés miatt szükség van egy minimális (általában 1,5–2,5%-os) lejtésre.

Hogyan működik: A kezelő a fülkében lévő kijelzőn megadja a kívánt százalékos lejtést.
Automatikus korrekció: A szenzor érzékeli a pajzs dőlésszögét a gravitációhoz képest, és folyamatosan utasítja a hidraulikát, hogy tartsa ezt az értéket, függetlenül attól, hogy a hordozógép kerekei milyen egyenetlenségen haladnak át.

2. A „szimpla vezérlés” lehetősége

A lejtésérzékelő lehetővé teszi, hogy spóroljunk a kiegészítőkkel vagy egyszerűsítsük a mérést:

Lézer + Lejtésérzékelő: Elég csak egyik oldalra lézervevőt tenni. A gép az egyik oldalon tartja a lézer által megadott magasságot, a másik oldalt pedig a lejtésérzékelő alapján automatikusan úgy állítja be, hogy a pajzs pont a megadott dőlésszögben álljon.
Ultrahang + Lejtésérzékelő: Ugyanez működik szegélykő mellett is: az egyik oldal követi a szegélyt, a másik oldal pedig tartja a beállított rézsűt.

3. Digitális pontosság és Gyorsaság

Nagy felbontás: A modern szenzorok tizedszázalékos pontossággal mérnek, ami kézi méréssel (vízmértékkel vagy mérőléccel) szinte kivitelezhetetlen ilyen sebesség mellett.
Azonnali reakció: A szenzor dőlésváltozás esetén tizedmásodpercek alatt jelet küld a szelepeknek, így menet közben sem alakulnak ki „hullámok” vagy hibás dőlésű szakaszok.

4. Alkalmazási területek

Utak koronája: Ahol az út közepétől kétoldalra kell lejtenie a felületnek.
Sportpályák: Ahol nagyon pontos, szinte észrevehetetlen, de funkcionális lejtést kell kialakítani a csapadékvíz elvezetésére.
Padlóalapok: Ipari csarnokokban, ahol a tervező minimális lejtést írt elő a takarítóvíz összefolyók felé történő elvezetéséhez.

5. Előnye a gépkezelő számára

A kezelőnek nem kell a joystickkal bűvészkednie, hogy vízszintben tartsa a pajzsot, miközben a rakodógép billeg a buckákon. A kijelzőn folyamatosan látja az aktuális és a célértéket is, így teljes kontrollja van a munka felett.

Összegezve: A lejtésérzékelő teszi lehetővé, hogy a PlanMatic ne csak egy „tolólap” legyen, hanem egy professzionális, 2D-s útépítő célgép.

3D vezérlés (opcionális): Komplex terepmodellek alapján történő szintezéshez (pl. domború vagy homorú felületek).

Az Optimas PlanMatic 3D vezérlési opciója a legmagasabb technológiai szintet képviseli az ágyazatkészítésben. Ez a rendszer lehetővé teszi, hogy ne csak egyszerű síkokat vagy állandó lejtéseket alakítsunk ki, hanem komplex, változó domborzatú felületeket is.

Mit kell tudni a 3D-s bővítésről:

1. Miben más, mint a 2D (lézer)?

Míg a lézer (2D) egy végtelenített síkot hoz létre, a 3D vezérlés egy digitális terepmodell (DTM) alapján dolgozik:

Komplex formák: Képes domború, homorú, vagy váltakozó dőlésű felületek (pl. kanyarokban bedöntött utak, íves parkolók) milliméterpontos lehúzására.
Nincs szükség manuális beállításra: A gépkezelőnek nem kell a dőlésszöget vagy a magasságot kézzel állítgatnia; a rendszer a GPS vagy mérőállomás adatai alapján tudja, hogy a gép éppen hol tart a tervrajzon, és ehhez igazítja a pajzsot.

2. A 3D vezérlés két fő típusa

Az Optimas PlanMatic általában kétféle 3D technológiával kompatibilis (gyakran a Leica iCON rendszereivel):

GNSS (GPS/Glonass) alapú:
- Működése: Két antenna van a pajzsra szerelve, amelyek műholdas jeleket és egy bázisállomás korrekciós jeleit fogadják.
- Előnye: Nagy, nyílt területeken (útépítés, logisztikai központok) kiváló, nem kell látniuk a műszert.

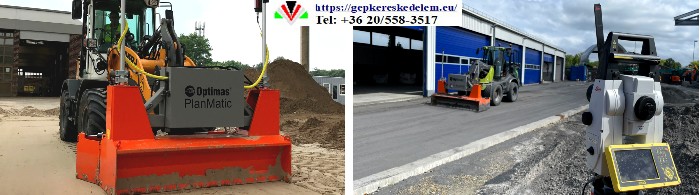

Total Station (Robot mérőállomás) alapú:
- Működése: Egy prizma van a pajzson, amit egy fix pontra tett robot mérőállomás folyamatosan követ lézersugárral.
- Előnye: Extrém pontos (mm-re pontos), és olyan helyeken is működik, ahol nincs GPS jel (pl. mélygarázsokban, csarnokokban vagy fák alatt).

3. A rendszer komponensei

3D Vezérlőpanel: Egy nagy felbontású tablet a fülkében, amelyen fut a tervrajz.
Szenzorok: Gyorsulásmérők és dőlésérzékelők a pajzson.
Antennák vagy Prizma: A pozíció meghatározásához.
Szoftver: Amely összehasonlítja a pajzs aktuális helyzetét a digitális tervvel.

4. Gazdasági előnyök

0% hibalehetőség: Nincs szükség karózásra, zsinórozásra vagy manuális szintezésre.
Időmegtakarítás: Az első menetben kész a végleges felület.
Anyagoptimalizálás: A 3D modell alapján pontosan annyi anyagot terít a gép, amennyi a rétegrendhez kell, elkerülve a felesleges beton- vagy aszfaltfelhasználást a későbbi fázisokban.

Összehasonlítás: Mikor melyiket?

Feladat típusa	Javasolt vezérlés
Egyenes járda, egyszerű parkoló	2D (Lézer + Ultrahang)
Standard út állandó eséssel	2D (Lézer + Lejtésérzékelő)
Komplex sportpálya, íves utak	3D (Mérőállomás)
Óriási logisztikai plató	3D (GPS)

3. Főbb funkciók és előnyök

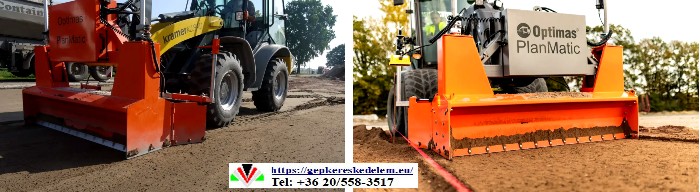

Kétirányú munkavégzés: Képes előre- és hátramenetben is planírozni. A durva anyagterítést előremenetben, a végső, precíziós simítást hátramenetben végzi.

Az Optimas PlanMatic egyik legnagyobb hatékonysági előnye a kétirányú munkavégzés, ami azt jelenti, hogy a gép mind előremenetben, mind hátramenetben képes aktívan alakítani a talajt. Ez jelentősen megkülönbözteti a hagyományos gréderektől vagy egyszerű tolólapoktól.

A kétirányú működés gyakorlati haszna és folyamata:

1. Kétfázisú munkamenet (Durvázás és Simítás)

A kétirányú kialakítás lehetővé teszi, hogy egyetlen munkaciklus alatt érjük el a végleges felületet:

Előremenet (Durvázás): A hordozógéppel előrefelé haladva a PlanMatic nagy mennyiségű anyagot képes eltolni és szétteríteni. Ebben a fázisban a gép a „felesleget” maga előtt tolva tölti fel a mélyedéseket.
Hátramenet (Simítás): Hátrafelé haladva a pajzs éle és a vezérlés (lézer vagy ultrahang) milliméterpontosan lehúzza a felületet. Mivel a hordozógép kerekei már a nagyjából elegyengetett felületen haladnak visszafelé, a pajzs mozgása sokkal stabilabb és pontosabb lesz.

2. Speciális pajzskialakítás

A PlanMatic pajzsát úgy tervezték, hogy mindkét irányban hatékony legyen:

Vágóélek: Mind az elülső, mind a hátsó oldalon speciális, kopásálló acélkések találhatók.
Hidraulikus szögállítás: A rendszer automatikusan vagy manuálisan úgy állítja be a pajzs dőlésszögét, hogy az adott haladási iránynak megfelelően a legoptimálisabb szöget zárja be a talajjal a nyeséshez vagy a simításhoz.

3. A „Hátramenet” jelentősége a pontosságban

A professzionális szintezésnél a hátrameneti simítás a kulcs:

Amikor a gép hátrafelé mozog, a PlanMatic pajzsa a hordozógép és a már elkészült felület között helyezkedik el.
Így a gépkezelőnek nem kell „átgázolnia” a már készre húzott ágyazaton; a gép maga mögött hagyja a tökéletes, érintetlen felületet, amire közvetlenül mehet a térkő vagy az aszfalt.

4. Főbb előnyök:

Időmegtakarítás: Nincsenek üresjáratok. Míg egy hagyományos tolólapnál vissza kell tolatni a kezdőponthoz, itt a tolatás is hasznos munkavégzés.
Manőverezhetőség: Szűk helyeken (pl. mélygarázs oszlopai között vagy csarnokokban) létfontosságú, hogy a gép bármilyen irányú mozgással képes legyen szintezni.
Kevésbé fáradó gépkezelő: A joystick-vezérlés és az automata üzemmód miatt a kezelőnek nem kell folyamatosan korrigálnia; a gép mindkét irányban tartja a lézerszintet.

Munkaszervezési tipp:

Nagyobb területeken érdemes úgy dolgozni, hogy előremenetben csak nagyjából kiterítjük az anyagot a kupacokból, majd a hátramenetet használjuk a „finiselésre”. Ezzel a módszerrel a PlanMatic akár 500–1000 m2 felületet is képes óránként tökéletesre szintezni.

Hidraulikus oldalszárnyak: A szélső lapok menet közben állíthatók, így a gép pontosan tud dolgozni közvetlenül a szegélyek mentén is, minimalizálva a kézi utómunkát.

Az Optimas PlanMatic hidraulikus oldalszárnyai (vagy oldallemezei) alapvető fontosságúak a hatékony és precíz munkavégzéshez, különösen akkor, ha szegélykövek vagy falak mellett kell dolgozni. Ezek a szárnyak teszik lehetővé, hogy a gép „faltól falig” képes legyen lehúzni az ágyazatot.

A hidraulikus oldalszárnyak legfontosabb funkciói:

1. Munkaszélesség fokozatmentes állítása

Az oldalszárnyak hidraulikusan, a fülkéből vezérelve nyithatók és csukhatók:

Rugalmasság: Menet közben is állítható a szélesség. Ha az út szűkül vagy tágul, a kezelő a joystick segítségével követni tudja a vonalvezetést.
Toldatok nélkül: Nincs szükség manuális csavarozásra vagy plusz lemezek felrakására, ha változik a munkaszélesség (pl. egy 2 méteres alapgéppel akár 3,2 méterig is elmehetünk a típustól függően).

2. Precíz munkavégzés a szegélyek mentén

Ez a legnagyobb gyakorlati előnyük:

Nulla távolság: A szárnyakat úgy alakították ki, hogy teljesen rásimuljanak a szegélykőre. Így a PlanMatic közvetlenül a szegély mellől is elhúzza az anyagot, megszüntetve a kézi utómunka szükségességét.
Anyagterelés: Megakadályozzák, hogy a zúzottkő vagy homok oldalra kifolyjon a pajzs alól. A szárnyak „bezárják” az anyagot a pajzs elé, így az ágyazatvastagság a széleken is tökéletesen egyenletes marad.

3. „Úszó” funkció és Talajkövetés

Az oldalszárnyak nem merevek, hanem egyfajta rugalmas vagy vezérelt mozgásra képesek:

Szegélykövetés: Ha a gépkezelő kicsit „rávezeti” a gépet a szegélyre, a szárnyak sérülésmentesen követik azt.
Köztes szintezés: Segítenek abban, hogy a gép ne akadjon el a kisebb kiálló akadályokban, hanem szépen elvezessék mellette a pajzsot.

4. Magassági referencia hordozása

Az oldalszárnyakra szerelik fel gyakran az ultrahangos (Trisonic) szenzorokat:

Mivel a szárny kinyúlik oldalra a szegély fölé, a szenzor pont felette helyezkedik el, és milliméter pontosan méri a szegélykő tetejétől való távolságot.
A szárnyak stabilitása garantálja, hogy a szenzor nem rázkódik be, így a mérés tiszta marad.

5. Hatékonyság kétirányú munkánál

Hátramenetben (simításkor) az oldalszárnyak úgy működnek, mint egy precíziós simító: lehúzzák az utolsó centimétereket is a széleken, így a térkövező csapatnak már csak a köveket kell leraknia az érintetlen felületre.

Összegzés: Mit nyer vele a vállalkozó?

Előny	Eredmény
Kevesebb ember	Nem kell 2-3 lapátos ember a gép mellé a szélek javításához.
Gyorsaság	Megállás nélkül, menet közben állítható szélesség.
Minőség	Nincs „perem-effektus” (nem marad domború vagy homorú a szélén).

Gyors csatlakoztatás: Az Optimas gyorscsatlakozó keretével a rakodógépre való fel- és leszerelés mindössze 2 percet vesz igénybe.

Az Optimas PlanMatic esetében a gyors csatlakoztatás nemcsak egy kényelmi funkció, hanem a gép magas kihasználtságának kulcsa. A rendszert úgy tervezték, hogy a hordozógép (rakodó) ne legyen tartósan „lekötve” a szintezési feladathoz, hanem bármikor visszaalakítható legyen hagyományos rakodóvá.

A gyors csatlakozási rendszer főbb jellemzői:

1. Univerzális felfogató keret (Quick-Hitch)

Az Optimas szinte minden ismert rakodógép-típushoz gyárt adaptert.

Kompatibilitás: Legyen szó Bobcat, Kramer, Caterpillar, Volvo, JCB vagy Gehl gépről, a PlanMatic a hordozógép saját gyorscserélő rendszeréhez (pl. Euro-felfogatás, Skid-Steer szabvány) illeszkedik.
Időtartam: Egy gyakorlott kezelő számára a gép felvétele és rögzítése kevesebb mint 2-3 percet vesz igénybe.

2. Hidraulikus gyorscsatlakozók

A rendszer működtetéséhez szükség van a hordozógép hidraulikájára (oldalszárnyak, pajzs emelése/süllyesztése).

Csepegésmentes csatlakozók: A hidraulika tömlők „flat-face” (síktömítésű) gyorscsatlakozókkal kapcsolódnak, így a le- és felvételkor nem vész el olaj, és nem kerül szennyeződés a rendszerbe.
Egyszerű kör: Általában elegendő a rakodó standard hidraulika köre (harmadik kör), mivel a PlanMatic saját szeleptömbje osztja el az olajat a funkciók között.

3. Elektromos „Plug & Play” csatlakozás

Mivel a lézervezérlés, a szenzorok és a kijelző elektromos áramot és adatkapcsolatot igényel:

Egyetlen kábel: A fülkében elhelyezett vezérlőegységet és a külső pajzsot általában egyetlen, robusztus, többpólusú csatlakozó köti össze.
Azonnali felismerés: A vezérlőszoftver a csatlakoztatás után azonnal felismeri a szenzorokat, így nincs szükség bonyolult kalibrálásra minden egyes alkalommal.

4. Integrált vezérlés (Joystick)

A gyors csatlakoztatás része a kezelőszervek egyszerűsége is:

Az Optimas gyakran egy mágneses talppal vagy egyszerű konzollal rögzíthető extra joystickot ad a géphez.
Ezt csak be kell helyezni a fülkébe, csatlakoztatni a szivargyújtóhoz vagy a diagnosztikai porthoz, és a kezelő máris teljes körűen irányíthatja a PlanMatic-ot, anélkül, hogy a rakodógép gyári karjait át kellene kábelezni.

5. Tárolás és mobilitás

Amikor nincs használatban, a PlanMatic stabilan áll a saját vázán.

Beépített lábak: A gépnek vannak támasztó pontjai, így a lecsatolás után nem dől el, a rakodógép pedig egyszerűen kihátrálhat mögüle.
Könnyű szállítás: Kompakt mérete miatt egy kisebb teherautón vagy tréleren is elfér a hordozógép mellett.

Ahhoz, hogy az Optimas PlanMatic hatékonyan működjön, a hordozógépnek (legyen az kompakt rakodó, gumikerekes rakodó vagy traktor) meg kell felelnie bizonyos hidraulikai és elektromos alapfeltételeknek.

A pontos technikai specifikációk, amelyeket ellenőrizned kell a hordozógépeden:

1. Hidraulikai követelmények

A PlanMatic saját szeleptömbbel rendelkezik, így a hordozógéptől csak egy stabil alapellátást vár el:

Olajáramlás (Liter/perc): Minimum 20–25 l/perc szükséges. Ez a legtöbb modern kompakt rakodó (pl. Bobcat S-széria, Avant, MultiOne) és kisebb gumikerekes rakodó (pl. Kramer 5035, Weidemann) esetében alapfelszereltség.
Üzemi nyomás: Minimum 150–180 bar.
Hidraulika kör: Egyetlen kettős működésű hidraulika kör (3. kör) szükséges a gémen. Fontos, hogy ez a kör rendelkezzen folyamatos olajáramoltatási funkcióval (constant flow), hogy a lézervezérlés szelepei bármelyik pillanatban tudjanak korrigálni.
Csatlakozók: Standard 1/2″ vagy 3/4″ méretű síktömítésű (Flat-Face) gyors csatlakozók.

2. Elektromos igények

Mivel a rendszer lelke a digitális vezérlés:

Feszültség: 12 V (standard akkumulátor feszültség).
Csatlakozás: Egy 3-pólusú (vagy a modernebbeknél 7-pólusú) aljzat a gémen vagy a fülkében. A rendszer áramfelvétele alacsony, de a stabil, megszakításmentes tápellátás kritikus a lézervevők pontossága miatt.

3. Mechanikai feltételek

A PlanMatic súlya típustól függően 640 kg és 780 kg között mozog (plusz az előtte tolt anyag súlya).

Emelési kapacitás: A hordozógépnek legalább 1000–1200 kg biztonságos emelési kapacitással kell rendelkeznie (úgynevezett „Tipping Load”), hogy stabilan tudja mozgatni a pajzsot még akkor is, ha az tele van zúzottkővel.
Gyorscsatlakozó keret: A géphez rendelhető adapter szinte bármilyen szabványhoz (Bobcat/Skid-Steer, Euro, Kramer, Volvo, JCB stb.).

4. Ami még fontos a precizitáshoz:

Kúszómenet (Inch-pedál): Nagyon ajánlott, hogy a hordozógép tudjon nagyon lassan haladni magas motorfordulat mellett. Ez biztosítja a sima felületet, mivel a hidraulika gyors marad, de a gép haladása lassú és egyenletes.
Úszó funkció: A rakodógép gémjének „úszó állásba” kapcsolhatónak kell lennie, hogy a PlanMatic pajzsa a saját súlyával feküdjön fel a kerekekre/csúszótalpakra, ne pedig a rakodó tartsa mereven.

Összegző táblázat a gépválasztáshoz:

Jellemző	Szükséges érték	Megjegyzés
Olajmennyiség	> 20 l/perc	Alacsony igény, majdnem minden gép tudja.
Olajnyomás	180 bar	Standard érték.
Emelőerő	min. 1,0 t	A stabilitás miatt fontos.
Vezérlés	12 V / 10 A	A fülkéből kivezetve.

Miért fontos ez a vállalkozásnak?

Gyakori hiba, hogy a szintező berendezéseket bonyolult felszerelni, ezért a gépet „rajta hagyják” a rakodón akkor is, ha éppen raklapot kellene pakolni vagy anyagot kellene deponálni. Az Optimas PlanMatic-nál ez nem gond:

Reggel a gép lehúzza az ágyazatot.
Tíz perc alatt lecsatolják, felveszik a raklapvillát, és beemelik a térkövet.
Ha szükséges, visszacsatolják, és folytatják a szintezést.

Kompakt felépítés: Mivel az adapter közel van a hordozógéphez, szűk helyeken (pl. mélygarázsokban vagy csarnokokban) is kiválóan manőverezhető.

4. Alapfelszereltség része:

Vezérlőegység (Joystick) nagy kijelzővel a fülkében.
Akár 46 különböző hordozógép-beállítás menthető a memóriájába.
Leica lézervevők és ultrahangos érzékelők.
Cserélhető kopóélek (vágókések).

5. Alkalmazási területek

Út- és járdaépítés.
Ipari csarnokok padlóalapozása.
Lovaspályák, sportpályák (tenisz, futball) kialakítása.
Parkolók és logisztikai központok ágyazatának készítése.

Sajátos előny: A piacon lévő nagy útgyalukkal (gréderekkel) szemben a PlanMatic előnye, hogy egy meglévő rakodógépet alakít át precíziós szintezővé, így nincs szükség egy méregdrága, önálló gép megvásárlására és szállítására.

Az Optimas PlanMatic piaci versenytársai:

Az Optimas PlanMatic egy speciális, munkagépekre (rakodókra) szerelhető automata szintező- és simítórendszer, amelyet elsősorban térkövezés előtti ágyazatkészítéshez használnak. A piacon több olyan gyártó is jelen van, amely hasonló funkcionalitású eszközöket kínál.

A legfontosabb piaci versenytársak és alternatívák:

1. Közvetlen gépészeti versenytársak (Adapterek)

Ezek a cégek az Optimas-hoz hasonlóan munkagépre szerelhető szintezőtolólapokat és lehúzórendszereket gyártanak:

Stehr (Németország): Az egyik legnagyobb szakmai rivális. A Stehr Universal-Planiereinrichtung (SUG) rendszereik rendkívül precízek, és szintén lézeres vagy ultrahangos vezérléssel működnek.
HGT (Németország): Szintén kínálnak kotrókra és rakodókra szerelhető szintező adaptereket (pl. HGT Grader-Box), amelyek közvetlen konkurenciát jelentenek a PlanMatic-nak.
Leveler (Level Best): Főleg az amerikai piacon erősek, de Európában is jelen vannak lézervezérelt szintezőkereteikkel, amelyeket kompakt rakodókra (Skid-steer) terveztek.

2. Speciális szintező- és betontechnológiai gyártók

Bár technológiában néha eltérnek, funkciójukat tekintve (tökéletesen sík felület kialakítása) alternatívát jelentenek:

Somero (USA): A világelső a lézervezérelt simítógépek (Laser Screed) terén. Bár ők inkább a betonpadlókra specializálódtak, a kisebb modelljeik (pl. Somero S-485) versenyezhetnek a PlanMatic-kal nagyobb alépítményi munkáknál.
Cłapa Floor Master (Lengyelország): Félautomata és automata szintezőrobotok, amelyeket kifejezetten homokos vagy földnedves aljzatok lehúzására használnak.

3. Vezérlőrendszer-beszállítók (Technológiai partnerek/versenytársak)

Sok esetben maga a „vas” (a tolólap) más gyártótól származik, de a PlanMatic lényege a vezérlés. Ebben a szegmensben a következők a dominánsak:

MOBA Mobile Automation: Számos szintezőadapter az ő szenzoraikat és vezérlőegységeiket használja.
Trimble / Topcon / Leica: Ezek a cégek 2D-s és 3D-s (GPS/Total Station) vezérlőrendszereket kínálnak, amelyeket bármilyen tolólapra rá lehet szerelni, így moduláris alternatívát kínálnak az Optimas gyári rendszerével szemben.

Összegző táblázat

Gyártó	Fő termék/sorozat	Előny az Optimas-szal szemben
Állvány	SUG sorozat	Robusztusabb felépítés, nagy munkaszélesség
HGT	Osztályozó doboz	Kiváló manőverezhetőség, kotrókra is jó
Nyári	Lézeres simító	Betonfelületeken verhetetlen sebesség
Legjobb szint	Precíziós gréderek	Kompakt rakodókhoz optimalizálva

Milyen előnyök származnak a szintezőadapterek használatával?

A szintezőadapterek (mint például az Optimas PlanMatic vagy a Stehr rendszerei) használata jelentős minőségi és gazdasági ugrást jelent a hagyományos, kézi vagy félautomata módszerekkel szemben.

A legfontosabb előnyök az alábbiak:

1. Extrém pontosság és felületi minőség

A lézeres vagy ultrahangos vezérlés lehetővé teszi a milliméter pontos szintezést.

Nincs emberi hiba: A rendszer automatikusan korrigálja a tolólap magasságát és dőlésszögét.
Tökéletes vízelvezetés: A precíz lejtésképzés (akár kétirányú dőlés esetén is) garantálja, hogy a csapadékvíz ne álljon meg a későbbi burkolaton.

2. Jelentős anyagmegtakarítás

Ez az egyik leggyorsabban megtérülő előny.

Pontos rétegvastagság: Ha az ágyazat (pl. finomzúzalék vagy homok) pontosan a megadott szinten van, nem kell feleslegesen több anyagot bedolgozni.
Kevesebb beton/aszfalt: Ha az alépítmény pontos, a rákerülő drágább rétegekből (pl. aszfalt) nem kell plusz centimétereket leteríteni a buckák vagy mélyedések kiegyenlítésére.

3. Brutális időmegtakarítás és hatékonyság

A gépi szintezés töredéke alatt végzi el ugyanazt a munkát, amit egy brigád kézzel végezne.

Nagyobb napi teljesítmény: Egyetlen gép akár 2500–4000 négyzetmétert is képes lefiniselni egy nap alatt, a terepviszonyoktól függően.
Kevesebb utómunka: Mivel a felület elsőre tökéletes lesz, nincs szükség javítgatásra a térkövezés vagy aszfaltozás előtt.

4. Munkaerő-költség csökkentése

A szakképzett munkaerő hiánya ma az építőipar egyik legnagyobb kihívása.

Kevesebb ember: A szintezéshez elég egy gépkezelő, nincs szükség 4-5 fős „lehúzó” brigádra.
Kisebb fizikai igénybevétel: A nehéz fizikai munkát a gép végzi, így a dolgozók a burkolat lerakására vagy más szakmunkára koncentrálhatnak.

5. Sokoldalúság (Univerzális használat)

A legtöbb adapter (mint a PlanMatic is) gyorscsatlakozóval rendelkezik.

Különböző gépekre szerelhető: Használható gumikerekes rakodón, kompaktrakodón (skid-steer) vagy akár traktoron is.
Különböző anyagokhoz: Alkalmas homok, zúzott kő, murva vagy akár földnedves beton elterítésére és szintezésére is.

6. Dokumentálhatóság és digitalizáció (3D/GPS)

A modernebb rendszerek (3D/GPS vezérléssel) képesek rögzíteni az elvégzett munkát.

Digitális napló: Pontosan látható, hol és mekkora felület készült el.
Komplex formák: Nemcsak síkokat, hanem íveket, domború vagy homorú felületeket is ki tudnak alakítani manuális kitűzés nélkül.

Összegezve: Bár egy ilyen adapter beszerzése jelentős beruházás, a sebesség, az anyagmegtakarítás és a bérköltségek csökkenése miatt a nagyobb projekteken (parkolók, csarnokok, útépítések) rendkívül gyorsan, gyakran egy-két szezon alatt visszahozza az árát.

Miért válasszam az OPTIMAS PlanMatic-kot?

Az Optimas PlanMatic melletti döntés nem csupán egy gépvásárlás, hanem egy stratégiai beruházás, amely a legmodernebb technológiát ötvözi a gyakorlati hatékonysággal. Bár korábban érintettük az általános előnyöket és a versenytársakat, az alábbi specifikus érvek szólnak kifejezetten az Optimas megoldása mellett:

1. Kétirányú munkavégzés (Előre és hátra)

Míg sok versenytárs rendszere csak egy irányban (általában tolatva) képes precízen szintezni, a PlanMatic előremenetben durva terítést, hátramenetben pedig finomszintezést végez. Ez gyakorlatilag megduplázza a hatékonyságot, mivel a gép minden mozdulata hasznos munkát végez.

2. Teljesen automata vezérlés (PlanMatic „PRO” verzió)

Az Optimas rendszere kiemelkedik az automatizáltság fokában:

Önálló korrekció: A rendszer nemcsak jelzi az eltérést, hanem azonnal, automatikusan korrigálja a tolólap magasságát és dőlésszögét.
Vezeték nélküli szabadság: A modern változatok vezeték nélküli (wireless) joystickkal vezérelhetők, ami tisztább és biztonságosabb fülkekörnyezetet jelent kábelrengeteg nélkül.

3. Moduláris technológiai felkészültség (3D/GPS)

Az Optimas nem köti le Önt egyetlen technológiánál. A PlanMatic rendszere „nyitott”, ami azt jelenti, hogy:

Kompatibilis a piacvezető mérnöki rendszerekkel (Leica, Trimble, Topcon).
Könnyen bővíthető a hagyományos 2D lézeres vezérlésről GPS-alapú vagy robotgeodéziai (Total Station) 3D-s vezérlésre, így bonyolultabb terepformák (pl. íves utak, kupolás felületek) is gombnyomásra kialakíthatók.

4. Univerzális kompatibilitás

Nem kell speciális hordozógépet vásárolnia. A PlanMatic szinte bármilyen, a piacon lévő rakodógépre (gumikerekes, kompakt vagy teleszkópos rakodó) felszerelhető a gyorscsatlakozó rendszernek köszönhetően. A fel- és leszerelés mindössze kb. 2 percet vesz igénybe.

5. Gazdasági megtérülés (Anyag és bér)

A tapasztalatok alapján az Optimas használata az alábbi megtakarításokat hozza:

Anyag: A 0,4 cm-es pontosságnak köszönhetően megszűnik a drága ágyazóanyag (zúzalék, homok) túlfogyasztása.
Bér: Egyetlen gépkezelő kivált egy teljes 4-5 fős lehúzó brigádot, és napi 2500–4000 m²-t képes elkészíteni.

6. „Made in Germany” megbízhatóság

Az Optimas évtizedek óta a térkövezési technológia specialistája. A PlanMatic robusztus felépítése és tartóssága a legnehezebb építőipari körülményekre lett tervezve, ami magas maradványértéket biztosít a gépnek használt piaci értékesítés esetén is.

Összegezve: Az Optimas PlanMatic-ot akkor érdemes választania, ha a legmagasabb fokú automatizáltságra, gyors megtérülésre és olyan rendszerre van szüksége, amely a jövőbeli 3D-s projektekhez is könnyen adaptálható.

Érdekli az Optimas PlanMatic?

Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani a kotrógépéhez legjobban illő modellt és konfigurációt.

Sámuel Kovács József

e-mail: samuel@gepkereskedelem.eu
