Kétirányú turbó légfújó elektromos, vagy TLT meghajtással Chianchia

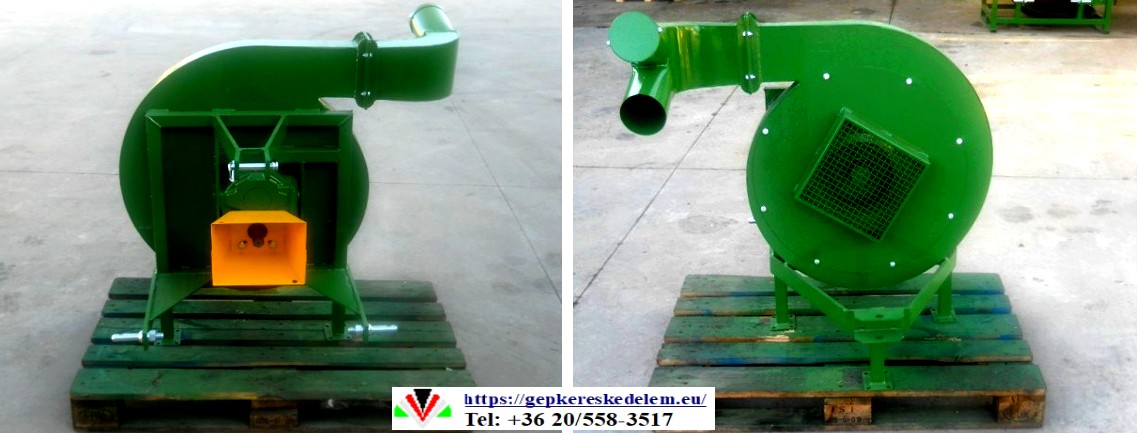

Kétirányú turbó légfújó elektromos meghajtással Chianchia

A Chianchia technológiájában a kétirányú turbó légfújó (olaszul: Turbina soffiante bidirezionale) egy rendkívül ötletes és hatékony áramlástechnikai berendezés. Elsődleges feladata, hogy a betakarítás után a tisztítóvonalra érkező termény (dió, mogyoró, mandula, gesztenye) közül nagy sebességű, koncentrált légárammal fújja ki a könnyű szennyeződéseket, például a leveleket, száraz gallyakat, üres (bél nélküli) szemeket és a finom port.

A gép a nevét a speciális, kettős kivezetésű ventilátorházáról és a szabályozható légtereléséről kapta.

1. Miért „kétirányú” és hogyan működik?

A hagyományos elszívó ventilátorokkal vagy egyirányú fújókkal szemben ez a turbó egység sokkal nagyobb rugalmasságot biztosít a tisztítási folyamatban:

• Irányítható légáram: A ventilátorházból kilépő levegőáramot egy belső terelőlapáttal vagy a fúvókák állításával két különböző irányba lehet megosztani vagy teljesen átterelni.
• Tisztítás és továbbítás egyszerre: Az egyik irányba fújt levegő közvetlenül a tisztítóasztalra (vagy a kalibráló rácsra) érkező terményt tisztítja meg (kifújja a levelet), míg a másik légáramcsatorna a leválasztott könnyű hulladékot egy elvezető csőbe vagy ciklonba kényszeríti.
• Sorba rendezhető áramlás: Lehetővé teszi, hogy egyetlen ventilátorral két egymás melletti tisztítószakaszt (például egy mogyoró- és egy diósort, vagy két párhuzamos tisztítórostát) is kiszolgáljunk, csupán a légáram elosztásának megváltoztatásával.

3. Miért kritikus a szabályozhatóság?

A csonthéjasok tisztításánál a légáram ereje a legfontosabb paraméter.

• Ha a szél túl gyenge, a levelek és az üres szemek bent maradnak a jó termény között.
• Ha a szél túl erős, a jó magvakat (főleg a mogyorót vagy a kisebb méretű diót) is kifújja a hulladék közé.

A Chianchia kétirányú turbó légfújónál a légáram iránya és mennyisége precízen kalibrálható az éppen feldolgozott áruhoz. Ha a szárítás utáni, könnyebb mogyorót tisztítod, a légáramot visszaveszed; ha a nehezebb, frissen betakarított, nedves diót, akkor pedig maximális teljesítményre kapcsolod.

4. Hol helyezkedik el a tisztítóvonalban?

A turbó légfújót szinte mindig a feldolgozósor legeslegelején, közvetlenül a fogadógarat (bunker) vagy a felhordó szalag után építik be, még a mechanikus osztályozás (kalibrálás) előtt. Így a gépsor többi elemére (rostákra, válogatóasztalokra, vagy a P300-as törőgépre) már egy teljesen levéltelenített, tiszta alapanyag érkezik, ami drasztikusan növeli a törés hatékonyságát és védi a rostákat a dugulástól.

Alapfelszereltsége és opciói:

A Chianchia kétirányú turbó légfújó alapfelszereltsége magában foglal mindent, ami az azonnali, biztonságos üzembe helyezéshez szükséges, míg az opcionális kiegészítőkkel a gép tökéletesen integrálható a nagyobb, automatizált feldolgozóvonalakba (például a P300 / P80-as vonalak elé).

A berendezés konfigurációs lehetőségei az alábbiak szerint alakulnak:

1. Alapfelszereltség (Ami a gyári alapáron jár)

• Nagy teljesítményű turbinaház és járókerék: Vastag, hegesztett ipari acéllemezből készült ház, dinamikusan kiegyensúlyozott, rezgésmentes futást biztosító acél lapátozással.
• Fix fordulatszámú villanymotor: Kiváló hatásfokú, öntvényházas ipari motor (jellemzően 380 voltos, háromfázisú kivitelben), közvetlen hajtással a minimális teljesítményveszteség érdekében.
• Kézi szabályozó zsalu (Levegőmennyiség-állító): A ventilátor szívóoldalán elhelyezett, kézzel állítható és rögzíthető mechanikus lamella, amellyel a beszívott – és ezáltal a kifújt – levegő mennyisége manuálisan szabályozható.
• Kétirányú légterelő mechanizmus: A nyomóoldali iker-kivezetésnél beépített belső terelőlap, amellyel a légáram útja manuálisan osztható meg vagy irányítható át az egyik csatornából a másikba.
• Biztonsági védőrácsok: A balesetvédelmi előírásoknak megfelelő, sűrű szövésű fém védőrács a beszívónyíláson a mechanikai sérülések és a kézsérülések elkerülésére.
• Masszív tartóváz: Fix telepítésre alkalmas, rezgéscsillapító talpakkal vagy rögzítőfuratokkal ellátott acélszerkezet, amely tartósan viseli a dinamikus terhelést.

2. Opcionális kiegészítők (Rendelésre kérhető opciók)

• Elektronikus sebességszabályzás (Inverter / Frekvenciaváltó): A legfontosabb opció. Segítségével a motor fordulatszáma (és ezzel a szél ereje) egy tekerőgombbal, fokozatmentesen állítható. Elengedhetetlen, ha naponta többször váltasz a könnyű mogyoró és a nehéz, nedves dió tisztítása között.
• Mobilis, kerekekkel szerelt alváz: Nagy teherbírású, önbeálló és fékezhető kerekekkel ellátott vázszerkezet, amellyel a turbó fújó könnyedén mozgatható az üzemen belül, vagy szezonon kívül egyszerűen kitolható a raktárba.
• Távvezérlő elektromos kapcsolószekrény: Olyan vezérlődoboz, amely túlterhelés-védelemmel van ellátva, és összeköthető a feldolgozóvonal többi gépével (ha a felhordó szalag leáll, a fújó is lekapcsol).
• Állítható irányú és keresztmetszetű fúvókák: A légáram kilépő pontjaira szerelhető, teleszkópos vagy csuklós toldatok, amelyekkel a légáram pontos szöge és fókuszáltsága még precízebben a tisztítórosta felületére irányítható.
• Pneumatikus vagy elektromos működtetésű terelőlapát: A kétirányú légáram-váltó automatizált változata, amely a központi vezérlőpultról, gombnyomásra (vagy programozottan) váltja át a levegő irányát.
• Zajcsillapító burkolat (Hangszigetelő dobozolás): Zárt üzemcsarnokokban történő munkavégzéshez ajánlott opció, amely jelentősen csökkenti a nagy sebességű levegő áramlása által keltett háttérzajt, javítva a dolgozók munkakörülményeit.

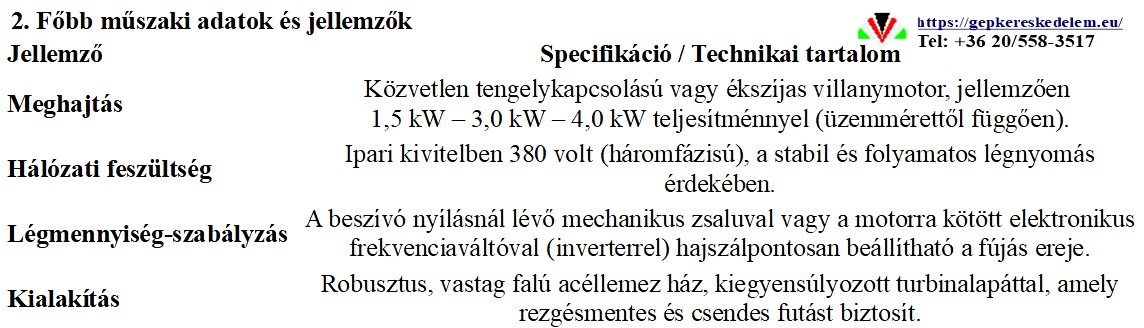

Műszaki adatok:

A Chianchia kétirányú turbó légfújó (Turbina soffiante bidirezionale) pontos és részletes gyári műszaki paraméterei az alábbiak szerint foglalhatók össze, amelyek meghatározzák a gép beépíthetőségét és üzemi teljesítményét:

1. Energetikai és elektromos adatok

• Motorteljesítmény: Modelltől és üzemi mérettől függően 1,5 kW – 3,0 kW – 4,0 kW (erőteljes ipari villanymotor).
• Hálózati feszültség: 380 volt (háromfázisú), 50 hertz frekvenciával (igény esetén a kisebb, 1,5 kW-os kivitel rendelhető 220 voltos, egyfázisú motorral is).
• Motor fordulatszáma: Jellemzően 2800 fordulat/perc a közvetlen hajtású kiviteleknél, ami biztosítja a szükséges magas statikus nyomást.
• Elektromos védettség: IP 55 (por és fröccsenő víz ellen védett, ami a poros tisztítóüzemi környezetben alapfeltétel).

2. Áramlástechnikai és teljesítmény adatok

• Maximális légtömegáram: 3500 – 6000 köbméter/óra (a ventilátor méretétől és a motor teljesítményétől függően).
• Légsebesség a kilépő ponton: Akár 25 – 35 méter/szekundum, amely elegendő kinetikai energiával rendelkezik a nehezebb, nedves diólomb vagy üres csonthéj azonnali kifújásához is.
• Üzemi kapacitás (Tisztítási áteresztőképesség): 1000 – 3500 kilogramm/óra nyers termény (mogyoró vagy dió) folyamatos levéltelenítésére képes a feldolgozóvonal elején.

3. Befoglaló méretek és szerkezeti adatok

• Szívónyílás átmérője: Jellemzően Ø 200 mm – Ø 250 mm, biztonsági védőráccsal ellátva.
• Nyomóoldali kivezetések (Iker-kimenet): Két darab, téglalap vagy kör keresztmetszetű csatlakozás (típustól függően kb. 150 x 150 mm vagy Ø 150 mm), amelyekhez a légvezető csövek vagy fúvókák kapcsolódnak.
• A gép tiszta tömege (tartóvázzal együtt): Kb. 65 – 110 kilogramm (az alkalmazott motor súlyától és a váz kivitelétől függően).
• Alapanyag: 3 mm – 4 mm vastagságú, hajlított és hegesztett szerkezeti acéllemez, magas minőségű, kopásálló porfestéssel (kérésre a belső turbinalapátok rozsdamentes acélból is készülhetnek).

4. Zajszint és vibráció

• Zajszint (alapkivitelben): Kb. 80 – 85 decibel (dB) a gép mellett mérve, a nagy sebességű levegőáramlás miatt.
• Zajszint (hangszigetelő burkolattal): Kb. 70 – 74 decibel (dB)-re csökkenthető, ami már megfelel a hosszú távú, zárt téri munkavégzés egészségügyi előírásainak.
• Vibrációvédelem: Dinamikusan kiegyensúlyozott járókerék (ISO 1940 szabvány szerint), valamint a tartóváz talpaiba épített 4 darab nagy sűrűségű gumibak (szilent), amelyek elnyelik a maradék rezgéseket, megvédve a rákötött csőrendszert és a padozatot.

Kétirányú turbó légfújó TLT meghajtással Chianchia

A Chianchia a villanymotoros (380 voltos) kivitelek mellett gyárt TLT meghajtású (kardántengelyes) nagy teljesítményű légfújó turbinákat is (olaszul: Turbina soffiante a cardano / PTO).

Ezt a verziót kifejezetten azoknak a termelőknek fejlesztették ki, akik közvetlenül a földeken, ültetvényeken, vagy olyan külső telephelyeken akarják elvégezni az elsődleges levéltelenítést és tisztítást, ahol nincs kiépítve az ipari áramhálózat.

A TLT meghajtású változat legfontosabb jellemzői és működési sajátosságai az alábbiak:

1. Meghajtás és erőátvitel

• Erőforrás: A gép a traktor hátsó TLT (szabványos 6 bordás) kihajtásáról kapja a meghajtást egy kardántengelyen keresztül.
• Szabványos fordulatszám: A traktoron 540 fordulat/perc TLT-sebességet kell beállítani.
• Beépített nyomatéksokszorozó (Hajtómű): Mivel a ventilátornak a hatékony fújáshoz nagy fordulatszámra (kb. 2500–2800 fordulat/perc) van szüksége, a gép egy robusztus, olajfürdős gyorsító hajtóművel (multiplikátorral) van felszerelve. Ez alakítja át a traktor 540-es fordulatát a szükséges magas üzemi fordulatszámra.

2. Konstrukciós előnyök és mobilitás

• Hárompont-felfüggesztés: A gép szabványos szabványos I. vagy II. kategóriás hárompont-felfüggesztéssel csatlakozik a traktorhoz, így hidraulikával könnyen emelhető és szállítható.
• Traktorigény: Nem igényel óriási erőgépet, már egy kisebb vagy közepes, 25–40 lóerős ültetvény- vagy univerzális traktor is magabiztosan üzemelteti.
• Teljes függetlenség: Kiválóan alkalmas arra, hogy a betakarítókocsi (pótkocsi) mellé állva, a föld szélén azonnal átfújják a beszállítandó mogyorót vagy diót, így a tonnaszámra jelen lévő zöld leveleket, gallyakat és üres szemeket nem kell feleslegesen hazaszállítani a központi telepre.

3. Műszaki teljesítmény és légáram

A TLT-s verzió légteljesítménye megegyezik a nagyobb, 3,0–4,0 kW-os elektromos modellekével, sőt, a traktor gázadásával (a határokon belül) a fújás ereje rendkívül dinamikusan változtatható:

• Légtömegáram: 4500 – 6500 köbméter/óra.
• Kétirányú opció: Ez a mechanikus verzió is elérhető kétirányú légterelő házzal, így a traktor mögött dolgozva két külön anyagsor vagy tisztítóegység felé is képes fújni a levegőt.

4. Alapfelszereltség és karbantartás

• Alapáron jár: A robusztus gyorsító hajtómű, a hárompontos felfogatókeret, a biztonsági burkolatok a kardánbemenetnél és a szívóoldali védőrács.
• Karbantartási igény: Az elektromos változathoz képest itt figyelni kell a hajtómű olajszintjére (időszakos olajcsere), a kardántengely zsírzópontjaira, valamint arra, hogy a traktor TLT-kuplungját mindig finoman, alacsony motorfordulaton szabad csak rákapcsolni, hogy a nehéz turbinalapát tehetetlensége ne rántsa meg a hajtásláncot.

Mi a különbség kétirányú légterelő és az ültetvény-sorfúvó között

Van egy kis fogalmi elkülönítés, amit érdemes tisztázni a csonthéjasok betakarítási technológiájában!

Az ültetvény-sorfúvó a bokrok és fák alól, a tőtávokból a sorközre fújni a diót vagy mogyorót, mert a felszedőgép nem fér oda a törzstől –, az egy létező, kulcsfontosságú munkafolyamat. Azonban az erre használt gépet a szakmában ültetvény-légfúvónak / sorfúvónak (olaszul: Soffiatore per trattore) nevezik.

A Chianchia palettáján a két gépcsoport az alábbiak szerint különül el feladatában:

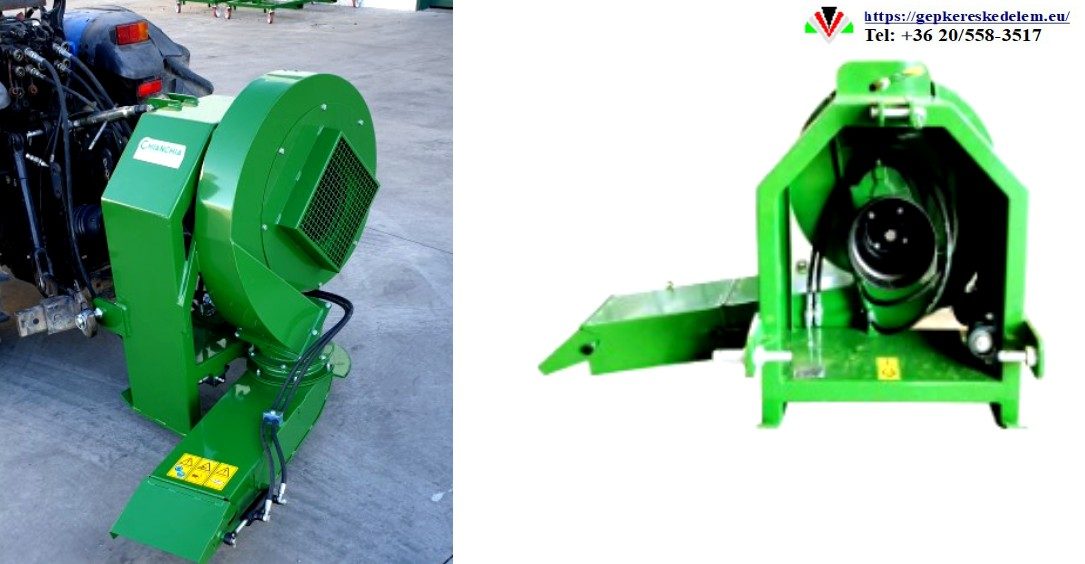

1. Ültetvény-sorfúvók

Ezeket a gépeket a traktor mögé (vagy elé) függesztik, és a földön, menet közben dolgoznak.

• A feladatuk: Egy bivalyerős, talajszintre irányított légárammal a fák törzse mellől és a bokrok alól kifújják a lehullott gyümölcsöt a sorköz középre, egyetlen folyamatos anyagcsíkba (rendbe).
• A cél: A traktor után kapcsolt felszedőgép (például a Chianchia szívó- vagy seprős-felszedői) így már kényelmesen, a tiszta sorközről tudja felszedni a termést, anélkül, hogy nekiütközne a fatörzseknek vagy kárt tenne a lombozatban.

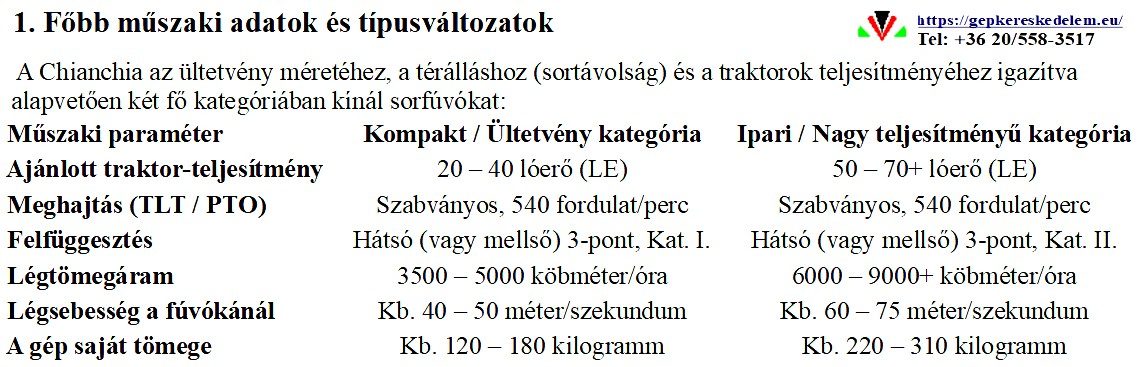

A Chianchia ültetvény-sorfúvók (olaszul: Soffiatori per trattore) kifejezetten arra lettek tervezve, hogy a gyümölcsösökben a fák törzse mellől, a tőtávokból és a bokrok alól a sorköz középre fújják a lehullott csonthéjasokat (mogyoró, dió, mandula, gesztenye), ahonnan a felszedőgépek már könnyedén össze tudják gyűjteni azokat.

Ezek a gépek robusztus, traktorra szerelhető berendezések, amelyeknél a legfontosabb szempont a nagy légsebesség és az irányítható fúvóka-kialakítás.

2. Konstrukciós jellemzők és működési sajátosságok

• Robusztus gyorsító hajtómű (Multiplikátor): Mivel a traktor 540-es TLT-fordulata kevés a turbina meghajtásához, a gép egy beépített, olajfürdős öntvény hajtóművel van felszerelve, amely a ventilátor tengelyének fordulatszámát felgyorsítja a szükséges 2500–3000 fordulat/perc tartományba.
• Állítható, áramvonalas fúvóka (Kilépő tölcsér): A fúvócső magassága és dőlésszöge mechanikusan vagy opcionálisan hidraulikusan állítható a traktor fülkéjéből. Ez azért fontos, mert a talaj egyenetlenségeitől, a fű magasságától és a termény fajtájától (a könnyű mogyoróhoz alacsonyabb, a nehéz dióhoz meredekebb, erősebb légáram kell) függően kell kalibrálni a fújás szögét.
• Közvetlen talaj menti támasztókerék: A gépek alján egy vagy két állítható magasságú támasztókerék (vagy csúszótalp) található. Ez megakadályozza, hogy a fúvóka a földbe ütközzön, ha a traktor hidraulikája megroggyan, és biztosítja az állandó, egyenletes távolságot a talajfelszíntől.
• Kompakt, lekerekített burkolat: A váz és a ventilátorház kialakítása áramvonalas és nincsenek kiálló sarkai, így a sorok között haladva a gép nem akad el az alacsonyabban lévő ágakban, és nem tesz kárt a gyümölcsfák törzsében.

3. Alapfelszereltség és opciók

Alapfelszereltség:

• Nyomatéksokszorozó hajtómű szabadonfutóval (védi a traktor hajtásláncát a leállításkor fellépő tehetetlenségi erőtől).
• Dinamikusan kiegyensúlyozott, nagy szilárdságú acél centrifugális ventilátor.
• Kézzel forgatható fúvóka-irányító rendszer.
• Biztonsági védőrácsok a beszívónyíláson.
• Mechanikus támasztókerék a talajkövetéshez.

Rendelhető opciók (A professzionális munkához):

• Hidraulikus fúvóka-forgatás: A traktor hidraulikakörére kötve, menet közben, a fülkéből egy kar segítségével változtatható a fújás iránya (például ha a fa törzsét megkerülve azonnal korrigálni kell a szögön).
• Kettős (iker) fúvóka: Lehetővé teszi, hogy a gép egyszerre fújjon jobbra és balra is, így egy menetben mindkét fa- vagy bokorsort képes letisztítani a traktor mellett.
• Mellső 3-pontos felfüggesztés: Ha a traktor rendelkezik fronthidraulikával és első TLT-hajtással, a fúvó elöl is üzemeltethető. Ez a leghatékonyabb kombináció, mert a gép elöl tisztítja a talajt, a traktor mögé kapcsolt felszedőgép pedig azonnal gyűjti is össze a sorközre fújt termést.

2. Üzemi kétirányú / TLT-s légfúvók

Azok a modellek, amelyeket az előbbiekben kiveséztünk (akár a 380 voltos, akár a traktorról hajtott hajtóműves verzió), stabil, egy helyben álló (telepített vagy félmobil) tisztítógépek.

• A feladatuk: Nem a földön lévő gyümölcsöt gurítják, hanem a már felszedett, ládában vagy pótkocsin lévő ömlesztett anyagáramból fújják ki a levelet és a gallyat.
• A működésük: A terményt egy garatból vagy szalagról beleöntik/beleejtik a gép által generált légáramba. A nehéz dió vagy mogyoró áttöri a szelet és leesik a rostára, a könnyű levelet és üres szemet pedig a turbina oldalra vagy hátrafelé kifújja a rendszerből.

Összegzésként

Mindkét géptípus az intenzív mogyoró- és diótermesztés alapköve, csak a logisztikai lánc más-más pontján állnak:

1. Az ültetvény-sorfúvó összetereli a földön a termést a fák alól, hogy a felszedő mindent összeszedhessen.
2. Az üzemi/TLT-s légfúvó pedig a már összeszedett anyagból távolítja el a felesleges szemet a telepen (vagy a tábla szélén), mielőtt az a kalibrálóba vagy a P300-as törőgépbe kerülne.

A légfúvók piaci helyzete:

A csonthéjasok (mogyoró, dió, mandula, gesztenye) piacának intenzív növekedése és a mezőgazdaságot sújtó krónikus munkaerőhiány alapjaiban határozza meg a légfúvó berendezések piaci helyzetét. Legyen szó a terület tisztítására szolgáló ültetvény-sorfúvókról vagy az üzemeken belüli tisztító turbinákról, ezek a gépek mára az alapfelszereltség részévé váltak.

A piaci helyzetet jelenleg az alábbi négy fő trend és tényező formálja:

1. A hatékonyság kényszere és a munkaerő kiváltása

A betakarítási főszezonban az időfaktor kritikus. A kézi gereblyézés és kosarazás mára gazdaságilag fenntarthatatlanná vált.

• A sorfúvók piacán: Az ültetvény-sorfúvók iránti kereslet ugrásszerűen megnőtt, mivel egyetlen traktoros egy jó sorfúvóval 15–20 ember napi kézi munkáját képes kiváltani. A gép piaci pozícióját erősíti, hogy használatával a felszedőgépek (akár szívó, akár seprős rendszerűek) teljesítménye közel megduplázódik, hiszen nem kell a fák között manőverezniük.
• Az üzemi légfúvók piacán: A felvásárlók és feldolgozók ma már elvárják az előtisztított árut. A telepeken üzemelő légfúvók (mint a Chianchia rendszerei) azonnal kiszűrik a zöld osztályt, leveleket és az üres (bél nélküli) szemeket, így a gazdák nem szállítanak és nem szárítanak felesleges hulladékot.

2. Technológiai trendek és gyártói verseny

A piacon éles verseny alakult ki a dél-európai (olasz, spanyol) és a török gyártók között, mivel ezekben a régiókban a legnagyobb a csonthéjasok kultúrája.

• A Chianchia piaci pozíciója: A prémium, robusztus kategóriát képviseli. Előnye a moduláris felépítésben és az anyagtakarékos kialakításban rejlik (pl. a hajtóművek szabadonfutóval történő szerelése, a hidraulikusan fülkéből állítható fúvókák). A piac egyértelműen az automatizált, okos megoldások felé mozdul (pl. szenzoros talajkövetés, ikerfúvókás rendszerek a kétoldali fújáshoz).
• Innováció a zajcsökkentésben: A piac egyre szigorúbban szabályozza a zajterhelést. A gyártóknak komoly fejlesztéseket kell végezniük a turbinalapátok aerodinamikáján és a hangszigetelő burkolatokon, hogy a gépek megfeleljenek az Európai Uniós munkavédelmi előírásoknak.

3. Regionális kereslet (Magyarországi helyzet)

Magyarországon a dió- és mogyoróültetvények modernizációja most ért el egy olyan fázisba, ahol a gépesítés elkerülhetetlen.

• A hazai gazdaságok méretszerkezete miatt (sok a közepes, 5–30 hektáros ültetvény) a legnagyobb kereslet a 25–50 lóerős traktorokkal üzemeltethető, kompakt, de sokoldalú TLT-s és ültetvény-sorfúvókra van.
• A hazai piacon a referenciákkal, stabil alkatrészellátással és szakértő műszaki háttérrel rendelkező márkakereskedők (mint az Ost-Brücke Gépkereskedelem és a Hunduna) stabil pozíciót tudnak fogni, mivel a gazdák számára a főszezonban a szervizháttér fontosabb, mint az alapár.

4. Pályázati lehetőségek és beruházási kedv

Mivel a légfúvók és a hozzájuk kapcsolódó tisztító/feldolgozó gépsorok (pl. kalibrálók, a P300-as törők) az elsődleges élelmiszer-feldolgozást és az ültetvény-modernizációt szolgálják, kiválóan illeszthetők a különböző agrár- és vidékfejlesztési pályázatokba.

• A támogatások elérhetősége ciklikussá teszi a piacot: a pályázati kiírások idején megugrik a rendelési kedv, ami a gyártási határidők növekedéséhez vezet. Ezért a sikeres piaci szerepléshez elengedhetetlen az előre tervezett gépberendelés és a készletgazdálkodás.

Összességében a légfúvók piaca stabilan növekvő pályán van, és a jövőben az egyre precízebb (hidraulikus, automatizált) és energiatakarékosabb (frekvenciaváltós/inverteres) modellek irányába fog tolódni a kereslet.
