Kábelbehúzó szakadás-elhárító rendszer TERRA-EXTRACTOR X 400

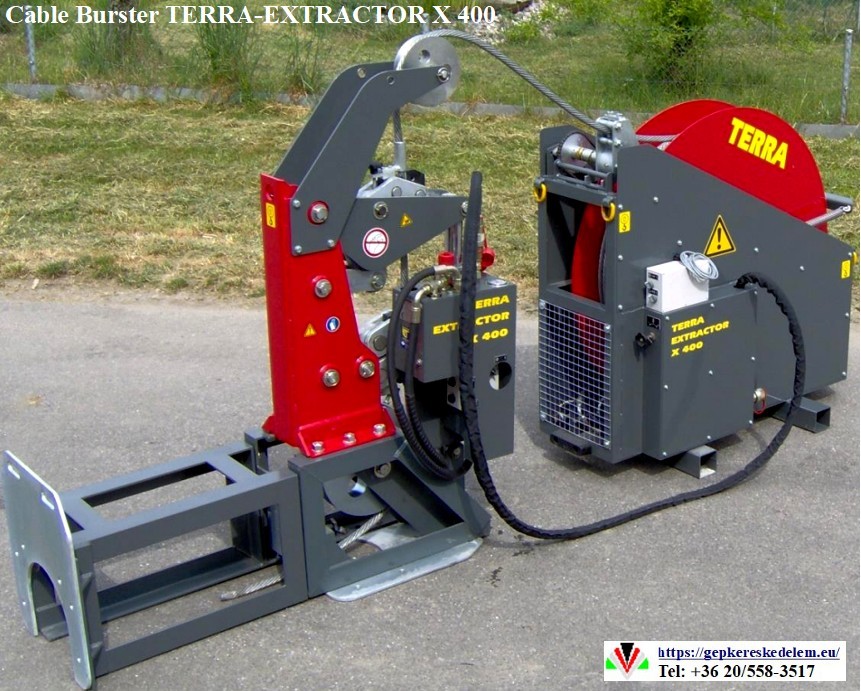

Cable Burster TERRA-EXTRACTOR X 400

A TERRA-EXTRACTOR X 400 egy speciális, nagy teljesítményű berendezés, amelyet a csőroppantásos (pipe bursting) technológia alkalmazására fejlesztettek ki. A „csőroppantás” egy árokásás nélküli módszer a régi, sérült csővezetékek cseréjére.

A TERRA-EXTRACTOR X 400 működésének alapja a hidraulikus húzóerő és a kábeles technológia kombinációja.

Működési elv lépésről lépésre:

1. Munkagödör kialakítása: A folyamat két munkagödör ásásával kezdődik a cserélendő csővezeték két végénél: egy indító- és egy célgödörrel. A kompakt kialakításnak köszönhetően az X 400-nak elég kicsi munkagödröt kialakítani, ami időt és pénzt takarít meg.
2. Kábel behúzása: A TERRA-EXTRACTOR X 400 a célgödörben kerül elhelyezésre. A gépből egy speciális, nagy teherbírású acélkábel indul ki, amelyet valamilyen módon (pl. egy csőkígyóval vagy egy meglévő vezeték mentén) áthúznak az indítógödörbe. A gép egy hidraulikus kábeldobbal is rendelkezik, ami megkönnyíti a kábel kezelését.
3. Törőfej és új cső csatlakoztatása: Az indítógödörben a kábel végére egy úgynevezett „törőfejet” (bursting tool) rögzítenek. Ez a fej a régi csővezeték átmérőjénél kissé nagyobb, és speciális vágóélekkel, görgőkkel vagy kúp alakú bővítőelemekkel van ellátva. A törőfej mögé csatlakoztatják az új csővezetéket, ami leggyakrabban HDPE (nagy sűrűségű polietilén) cső.
4. Hidraulikus húzás és roppantás: A berendezés fő motorja (gyakran egy erős Kubota dízelmotor) hidraulikus rendszert működtet. A gép hidraulikus munkahengerei szorosan megfogják a kábelt, majd nagy, szakaszos húzóerővel kezdik el húzni a célgödör felé. A TERRA-EXTRACTOR X 400 húzóereje akár 40 tonna (400 kN) is lehet.
5. A régi cső szétroppantása és az új cső behúzása: Ahogy a kábel húzza a törőfejet a régi csővezetéken keresztül, a törőfej a vágóéleivel szétroppantja vagy szétvágja a régi csövet, és a kúp alakú része oldalra tolja a törmeléket a talajba. A törőfej mögé csatlakoztatott új csővezetéket pedig ezzel egyidejűleg belehúzza a régi cső helyére, a megnagyobbított furatba.
6. Automatikus folyamat: A TERRA-EXTRACTOR X 400 fejlett technológiájának köszönhetően a csőhúzási folyamat teljesen automatikus lehet. Az elektromos távirányító és a hidraulikus kábeldob lehetővé teszi, hogy a húzás a munkaárokból vagy aknából történjen, anélkül, hogy a kezelőnek a gödörben kellene tartózkodnia.

Összefoglalva:

A TERRA-EXTRACTOR X 400 egy nagyteljesítményű, hidraulikus kábelroppantó berendezés, amely nagy húzóerővel, egy törőfej és egy kábel segítségével roppantja szét a régi csővezetéket, és egyidejűleg húzza be a helyére az új, nagyobb átmérőjű csövet. Ez a módszer rendkívül hatékony, mivel minimalizálja az ásási munkálatokat, és lehetővé teszi a csőcsere gyors és zökkenőmentes elvégzését.

40 TONNA A MAXIMÁLIS TELJESÍTMÉNYÉRT

A TERRA-EXTRACTOR X 400 egy rendkívül erős és produktív kábelroppantó a nehéz csőroppantási munkákhoz. A bevált, 57 LE-s HATZ dízelmotornak köszönhetően a munka gyorsan elvégezhető, a tartósság pedig lehetővé teszi a folyamatos üzemet.

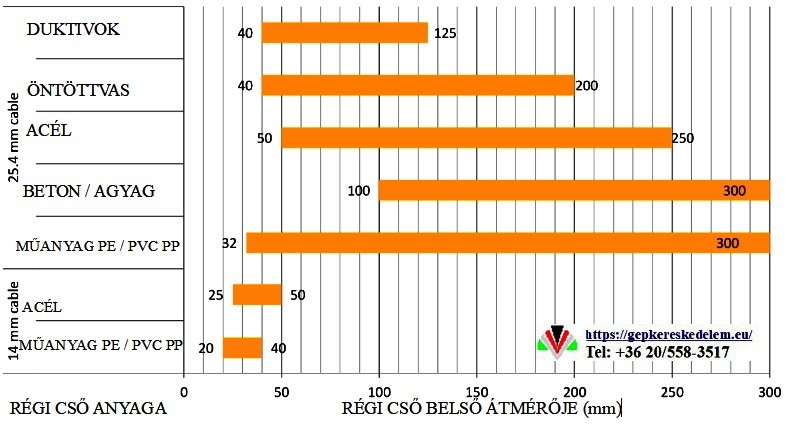

Az X 400 akár 40 tonna húzóerővel 215 bar nyomáson cseréli ki a 40-300 mm-es fővezetékeket. Az új, akár 355 mm átmérőjű csövek akár 150 m hosszúságban is cserélhetők. Az X 400 25,4 vagy 14 mm átmérőjű kábellel ideális a régi, öntöttvasból, gömbgrafitos öntöttvasból, acélból, agyagcserépből vagy PE/PVC-ből készült csövek cseréjére. Kompakt méretének köszönhetően minimális földmunkát igényel, és a rendszer úgy van kialakítva, hogy segítsen csökkenteni az elvesztegetett időt és maximalizálni a termelékenységet. Felhasználóbarát, moduláris kialakításának köszönhetően könnyen kezelhető, könnyen beállítható és könnyen szállítható.

TELJESEN AUTOMATIKUS CSŐHÚZÁS

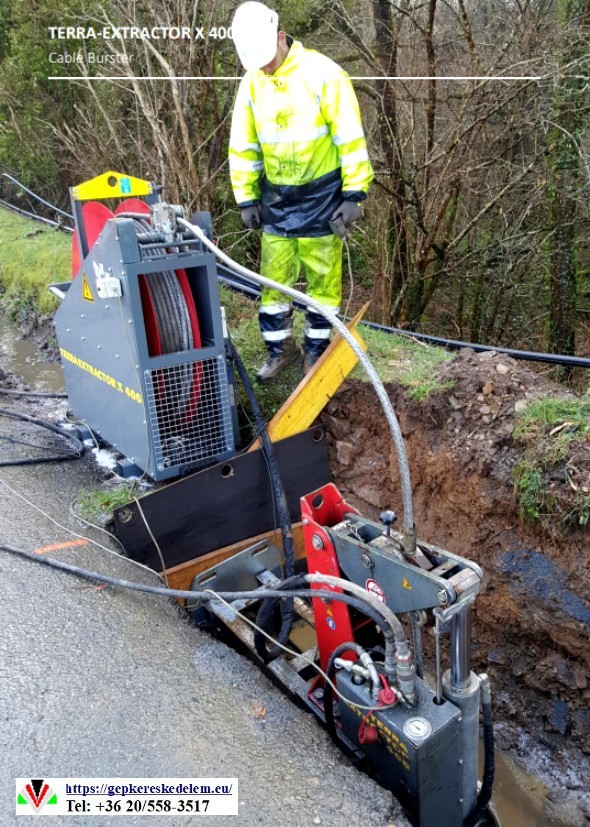

A TERRA kábelroppantóval végzett csőroppantás nagyfokú rugalmasságot biztosít. A TERRAEXTRACTOR X 400 elektromos távirányítóval van felszerelve. A kábeldobbal együtt a csőhúzás teljesen automatikusan működik a termelékenység növelése érdekében. Iparágvezető, 145 m/h húzási sebesség érhető el. Ez gyorsabb és hatékonyabb roppantást biztosít.

Alapfelszereltség és technikai jellemzők

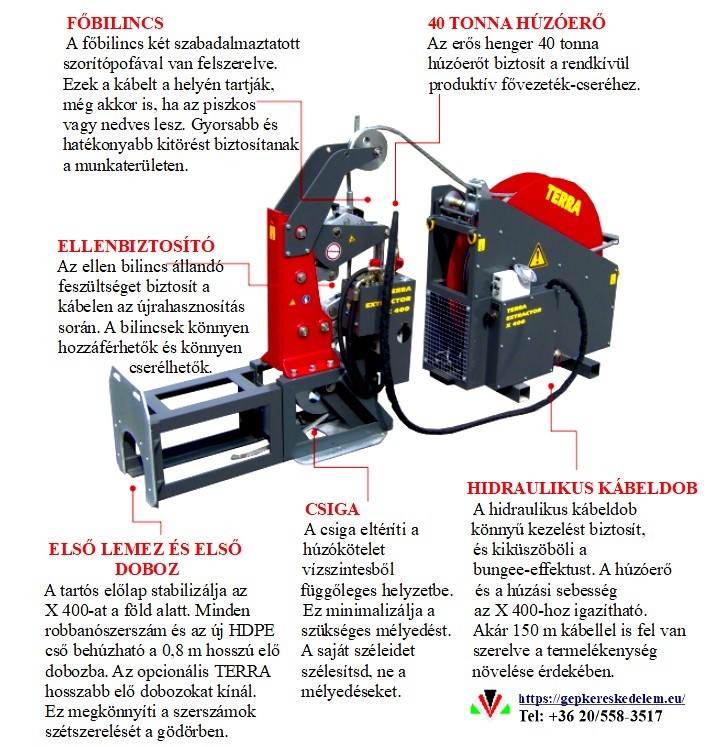

A gép a funkcionalitását és hatékonyságát a következő alapvető komponenseknek köszönheti:

• Erőforrás: A berendezést egy erős Kubota vagy HATZ dízelmotor hajtja, mely akár 25 lóerős (vagy Hatz esetén 57 lóerős) teljesítményre is képes. Ez a motor működteti a hidraulikus rendszert.
• Hidraulikus húzórendszer: A gép lelke a hidraulikus rendszer, amely 215 bar nyomáson akár 40 tonna (400 kN) húzóerőt is képes kifejteni. Ez teszi lehetővé a régi csövek szétroppantását és az újak behúzását.
• Kábel: A csőroppantáshoz a gép egy speciális, nagy teherbírású, 25,4 mm vagy 14 mm átmérőjű acélkábelt használ, amelyet a roppantófejjel együtt húz át a régi csövön. A géphez 150 méter hosszú kábel is feltekerhető.
• Frontlemez és frontdoboz: A masszív frontlemez stabilizálja a gépet a munkagödörben, a frontdoboz pedig megkönnyíti a törőfejek és az új cső bevezetését.
• Távirányító: A TERRA-EXTRACTOR X 400 elektromos távirányítóval van felszerelve, amely lehetővé teszi a gép biztonságos és automatikus működtetését a munkagödör széléről, minimalizálva a kezelő kockázatát.

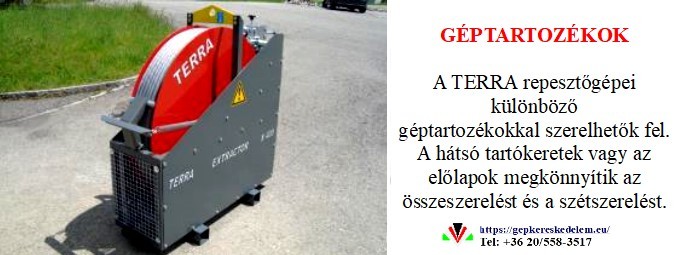

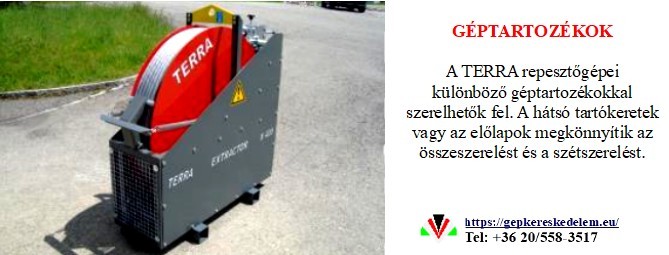

• Hidraulikus kábeldob: A hidraulikus kábeldob biztosítja a kábel precíz kezelését, megkönnyíti a behúzását és feltekerését, valamint kiküszöböli a kábel visszapördülését.

Opcionális kiegészítők és alkalmazások

A gép alapfelszereltsége testre szabható és kiegészíthető, hogy megfeleljen a legkülönfélébb feladatoknak:

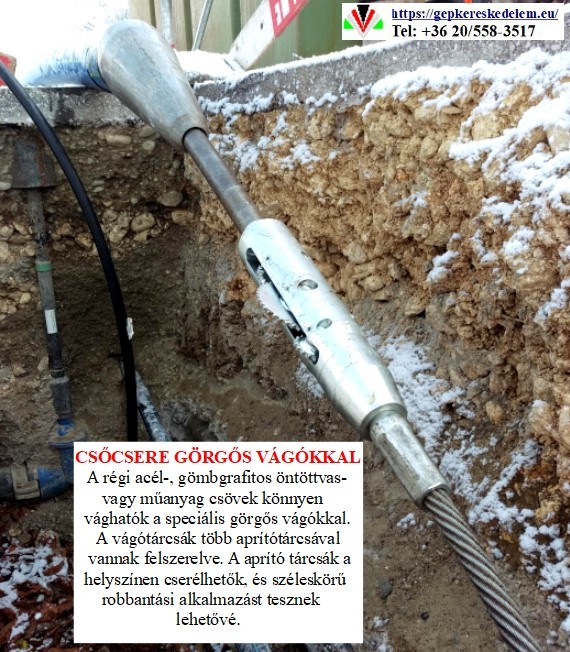

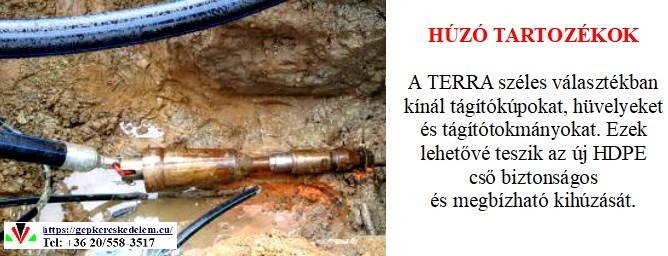

• Törőfejek: Különböző típusú törőfejek állnak rendelkezésre a különböző anyagú (öntöttvas, acél, agyag, PE, PVC) és átmérőjű régi csövek roppantásához. A görgős törőfejek például a duktil öntöttvas csövekhez ideálisak.
• Hosszított frontdoboz: Opcionálisan elérhető hosszabb frontdoboz is, amely megkönnyíti a törőfejek és az új csövek behúzását, különösen szűk helyeken.
• Aknából történő munkavégzés: A gép felszerelhető egy speciális kerettel, amely lehetővé teszi a csőcserét aknából is, így minimalizálható az ásási munka, és a felszín alatti munka teljesen árokásás nélkül végezhető el.

A TERRA-EXTRACTOR X 400 tehát egy rendkívül erős, hidraulikus kábelroppantó gép, amelynek felszereltsége a robusztus teljesítményre, a precíz irányításra és a sokoldalú felhasználhatóságra fókuszál a csőcsere terén.

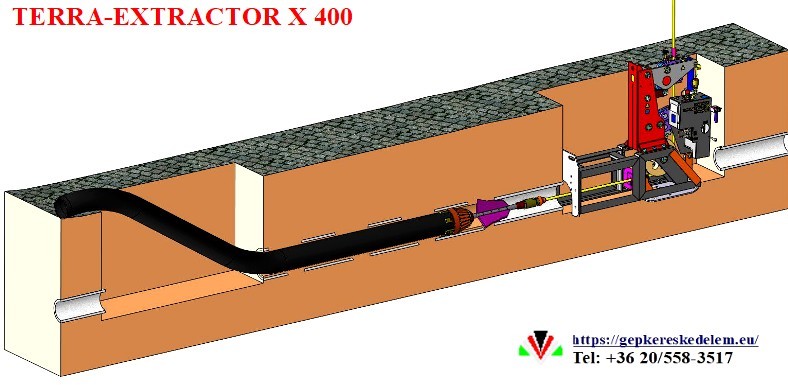

MŰKÖDÉSI DIAGRAM X 400

AKNÁBAN TÖRTÉNŐ ÜZEMELTETÉSEK

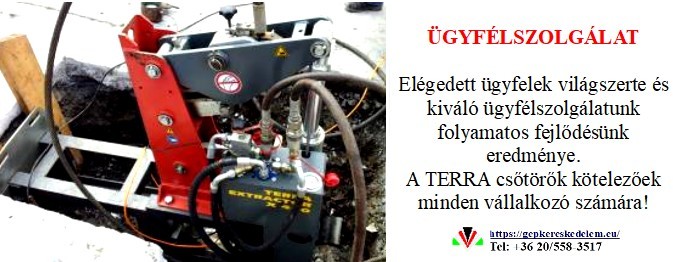

Kompakt kialakításának köszönhetően az X 400 csak nagyon kis munkaterületet igényel. Az X 400

több emelőszemmel van felszerelve, és könnyen beemelhető az aknába. A tartós előlap stabilizálja a kábelroppantót a föld alatt. Minden roppantószerszám és az új HDPE cső behúzható a 0,8 m hosszú elülső dobozba. Az opcionális TERRA hosszabb elülső dobozokat kínál. Ez megkönnyíti a szerszámok szétszerelését az aknában. Kompakt méretének köszönhetően minimális földmunkát igényel, és a rendszer úgy van kialakítva, hogy segítsen csökkenteni az elvesztegetett időt, maximalizálva a termelékenységet.

AKNÁBÓL AKNÁBA TÖRTÉNŐ ÜZEMELTETÉSEK

Az X 400 felszerelhető aknakerettel. Az X 400 egy akár 6 m hosszú árboc tetején is elhelyezhető. Aknaműveletek ø 800 vagy ø 1000 mm belső átmérőjű aknákhoz lehetségesek. Menetes rövid csövekkel kombinálva a teljes roppantás nulla földmunkával elvégezhető. Okos megoldás a TERRA-tól.

TERRA-EXTRACTOR X 400 karbantartása:

A TERRA-EXTRACTOR X 400 karbantartása, mint minden nagyteljesítményű hidraulikus gépnél, kulcsfontosságú a hosszú élettartam, a biztonságos működés és a megbízhatóság érdekében. A karbantartási feladatok a hidraulikus rendszer, a dízelmotor, a kábel és az általános mechanikai állapot megőrzésére összpontosítanak.

1. Hidraulikus rendszer karbantartása

A hidraulikus rendszer a gép lelke, így a karbantartása a legfontosabb feladat.

• Hidraulikaolaj szintjének ellenőrzése: Rendszeresen ellenőrizni kell a hidraulikaolaj szintjét. Alacsony olajszint esetén a rendszer túlmelegedhet és károsodhat.
• Hidraulikaolaj és szűrők cseréje: A gyártó által előírt időközönként (általában meghatározott üzemóraszám után) el kell végezni a hidraulikaolaj és a hidraulika szűrők cseréjét. A szennyezett olaj és a telt szűrők károsíthatják a szivattyút és a szelepeket.
• Tömítések és tömlők ellenőrzése: Rendszeresen meg kell vizsgálni a hidraulikus tömlőket és csatlakozásokat, hogy nincsenek-e rajtuk repedések, sérülések vagy szivárgások. A szivárgás nemcsak a hatékonyságot csökkenti, hanem környezeti kockázatot is jelent.

2. Dízelmotor karbantartása

A motor karbantartása megegyezik a legtöbb dízelmotor karbantartási protokolljával.

• Motorolaj és szűrőcsere: A motorolaj és az olajszűrő rendszeres cseréje alapvető fontosságú a motor kopásának minimalizálásához.
• Légszűrő ellenőrzése és cseréje: Munkakörnyezettől függően a légszűrő hamar elkoszolódhat. A szennyezett szűrő rontja a motor teljesítményét és növeli a fogyasztást.
• Hűtőrendszer ellenőrzése: A motor túlmelegedésének elkerülése érdekében ellenőrizni kell a hűtőfolyadék szintjét és a hűtő tisztaságát.

3. Kábel és kiegészítők karbantartása

• Kábel ellenőrzése: A húzókábel a legnagyobb igénybevételnek kitett alkatrész. Minden használat előtt meg kell vizsgálni, nincsenek-e rajta sérülések, szakadások vagy túlzott kopás. A sérült kábelt haladéktalanul ki kell cserélni.
• Törőfejek és adapterek: A törőfejeket és adaptereket minden használat után meg kell tisztítani, és ellenőrizni kell, hogy nem sérültek-e meg.
• Hidraulikus kábeldob: A kábeldob mechanikai részeinek kenése és ellenőrzése szintén fontos.

4. Általános karbantartás és tisztítás

• Tisztítás: A berendezést minden használat után alaposan meg kell tisztítani a sártól, portól és egyéb szennyeződésektől. Ez nemcsak a gép esztétikai állapotát védi, hanem segít a rejtett hibák időben történő felismerésében is.
• Csavarok és rögzítések: Rendszeresen ellenőrizni kell az összes csavar és rögzítő elem szorosságát, mivel a vibrációk miatt meglazulhatnak.
• Tárolás: A gépet száraz, védett helyen kell tárolni, hogy megóvjuk a korróziótól és a környezeti hatásoktól.

A TERRA-EXTRACTOR X 400 karbantartási kézikönyve részletes útmutatást tartalmaz a szükséges feladatokról és a javasolt időközökről. A rendszeres karbantartás nem csupán a garancia megőrzéséhez szükséges, hanem a gép megbízható és biztonságos működéséhez is elengedhetetlen. A hidraulikus és motorrendszer bonyolultsága miatt a komolyabb karbantartási és javítási feladatokat érdemes szakképzett szerviztechnikussal elvégeztetni.

TERRA – mindig egy kimeríthetetlen feladat vár ránk!

TERRA-EXTRACTOR X 400

Jellemző meghibásodások TERRA-EXTRACTOR X 400

A TERRA-EXTRACTOR X 400 egy nagyteljesítményű, robusztus gép, amelyet úgy terveztek, hogy minimálisra csökkentsék a meghibásodás esélyét a munkafolyamat során. A legtöbb probléma a nem megfelelő karbantartásból, a gép határainak túllépéséből vagy a kopó alkatrészek természetes elhasználódásából ered.

A legjellemzőbb meghibásodások és problémák a következők:

1. Hidraulikus rendszer problémái

• Teljesítménycsökkenés: Ha a gép húzóereje csökken, annak gyakori oka a hidraulikus rendszerben keresendő.
  • Alacsony hidraulikaolaj szint: A tartályban lévő alacsony olajszint nem elegendő nyomást eredményez.
  • Szennyezett hidraulikaolaj: A szennyezett olaj eltömítheti a szűrőket és a szelepeket, ami a nyomás ingadozásához és a rendszer károsodásához vezethet.
  • Szivárgás a hidraulikus tömlőkön vagy csatlakozásokon: A hidraulikus folyadék szivárgása nyomáscsökkenést és a gép leállását is okozhatja.
• Túlmelegedés: A hidraulikus rendszer túlmelegedése a túlterhelés, az alacsony olajszint vagy az eltömődött hűtőrendszer miatt fordulhat elő. Ez károsíthatja a tömítéseket és a szivattyút.

2. Dízelmotor meghibásodások

• Indítási problémák: A motor indítási nehézségei a lemerült akkumulátor, üzemanyaghiány vagy az indítórendszer hibájára utalhatnak.
• Teljesítményvesztés: A motor teljesítményének csökkenését okozhatja az eltömődött légszűrő, az elhasználódott üzemanyagszűrő vagy a nem megfelelő karbantartás.
• Rendellenes zajok: A szokatlan zajok a motorból komolyabb belső problémára utalhatnak, mint például csapágyhiba vagy a dugattyúk kopása.

3. A kábel és a roppantófej problémái

• Kábel szakadása vagy sérülése: A húzókábel a legnagyobb igénybevételnek van kitéve. Ha a kábel sérült, vagy a húzóerő meghaladja a megengedett értéket (pl. egy különösen erős akadály miatt), a kábel elszakadhat.
• Ropperntőfej deformációja vagy sérülése: A törőfej elakadhat a talajban vagy egy váratlanul kemény akadályban (pl. egy nagyobb kő), ami deformálhatja vagy megsértheti.
• Húzás megállása: Ha a roppantás folyamat leáll, annak oka lehet a húzóerő elégtelensége, a törőfej elakadása vagy a kábel elszakadása. Ilyenkor a gép visszahúzásával vagy a problémás szakasz feltárásával lehet megoldani a helyzetet.

4. Elektromos és vezérlési problémák

• Távirányító hibája: A távirányító meghibásodása megakadályozhatja a gép vezérlését.
• Kábel vagy csatlakozók sérülése: Az elektromos kábelek vagy csatlakozások sérülése kommunikációs problémákhoz vezethet a gép és a kezelő között.

A TERRA-EXTRACTOR X 400 esetében a meghibásodások kockázata nagymértékben csökkenthető a gyártó által előírt rendszeres karbantartási ütemterv betartásával, beleértve a hidraulikaolaj és a szűrők időben történő cseréjét, valamint a kábel és a törőfej rendszeres ellenőrzését. A gép robusztus felépítése ellenére a nem megfelelő használat vagy a túlzott terhelés komoly károkat okozhat.
