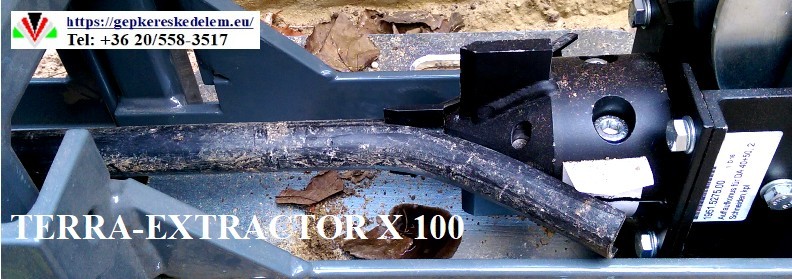

KÁBEL BEHÚZÓ ÉS FELÚJÍTÓ TERRA-EXTRACTOR X 100

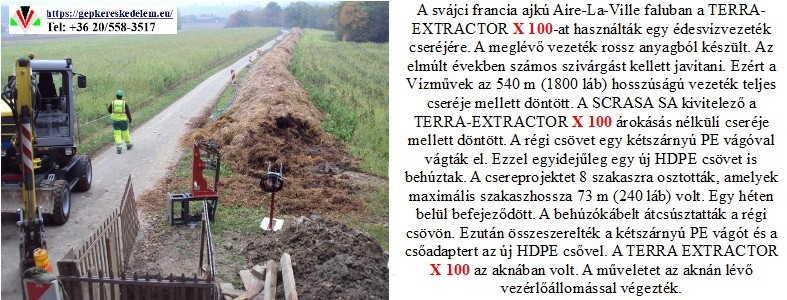

A TERRA-EXTRACTOR X 100 egy hidraulikus, kábeles csőroppantó berendezés, melyet régi házi bekötővezetékek (víz, gáz) cseréjére használnak. A gépet az árokban helyezik el, majd egy speciális kábelt húznak át a régi csövön. A kábel végére rögzítik az új csövet és egy speciális fejet, amely szétroppantja vagy szétvágja a régi csövet, miközben az új csővel együtt húzzák át a föld alatt. Ez a módszer lehetővé teszi, hogy a csöveket minimális földmunkával, gyorsan és hatékonyan cseréljék.

Működési elv

A berendezés működése a következő lépésekre osztható:

1. Előkészítés: A gép beállítását követően egy húzó- vagy vezetőkábel kerül a régi csőbe, a két végén lévő munkagödörből.
2. Fej és új cső rögzítése: A földfelszín feletti oldalon a kábel végére rögzítik a régi csövet felroppantó speciális fejet és az új csövet, amelyet be akarnak húzni. A fej kialakítása a régi cső anyagától függ (pl. ólom, acél, műanyag).
3. Húzás: A TERRA-EXTRACTOR X 100 hidraulikus hengerei segítségével folyamatosan húzza a kábelt. Az eszköz speciális szorítókkal rendelkezik, amelyek a kábel folyamatos feszültségét biztosítják.
4. Csőroppantás és behúzás: Ahogy a kábel húzódik, a fej szétfeszíti, szétroppantja vagy szétvágja a régi csövet, és a keletkező üreget kitölti az új cső. A régi cső anyaga az oldalirányú erő hatására a környező talajba préselődik.
5. Tápellátás: A gép működéséhez szükséges hidraulikus energiát egy különálló aggregát vagy egy mini-kotrógép hidraulikája biztosítja. A berendezés alacsony nyomáson működik, de nagy húzóerőt, akár 10 tonnát képes kifejteni.

Ez a technológia minimalizálja a felszín alatti károk kockázatát és jelentősen csökkenti a felújítási időt és költségeket.

KOMPAKT ÉS ERŐTELJES

A TERRA-EXTRACTOR X 100 egy rendkívül erős és kompakt kábelroppantó a nehéz oldalirányú csőroppantási munkákhoz. 13 mm-es vagy 8 mm-es kábellel felszerelve az X 100 ideális a PE/PVC, vékony falú acél és ólom csövek cseréjéhez. A TERRA kábelroppantóval végzett csőroppantás nagyfokú rugalmasságot biztosít. Kompakt méretének köszönhetően minimális földmunkát igényel, és a rendszer úgy van kialakítva, hogy segítsen csökkenteni az elvesztegetett időt, maximalizálva a termelékenységet. Felhasználóbarát, moduláris kialakításának köszönhetően könnyen kezelhető, könnyen beállítható és könnyen szállítható.

10 TONNA A MAXIMÁLIS TELJESÍTMÉNYÉRT

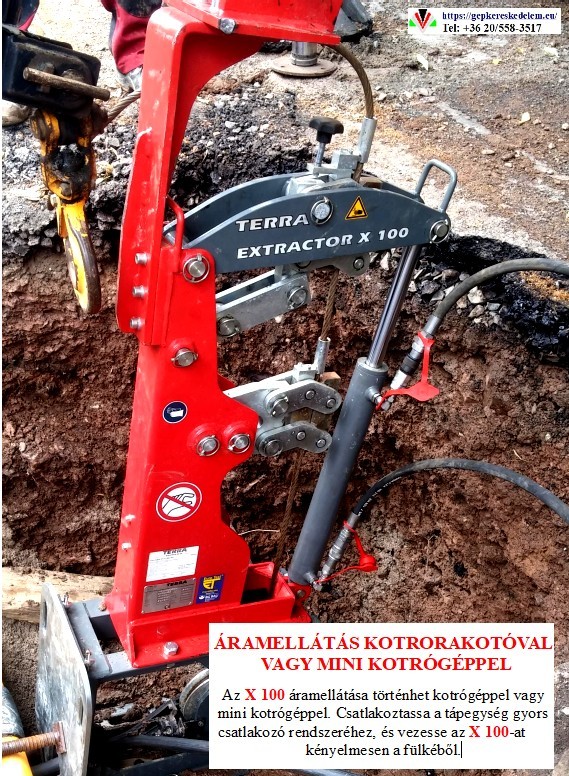

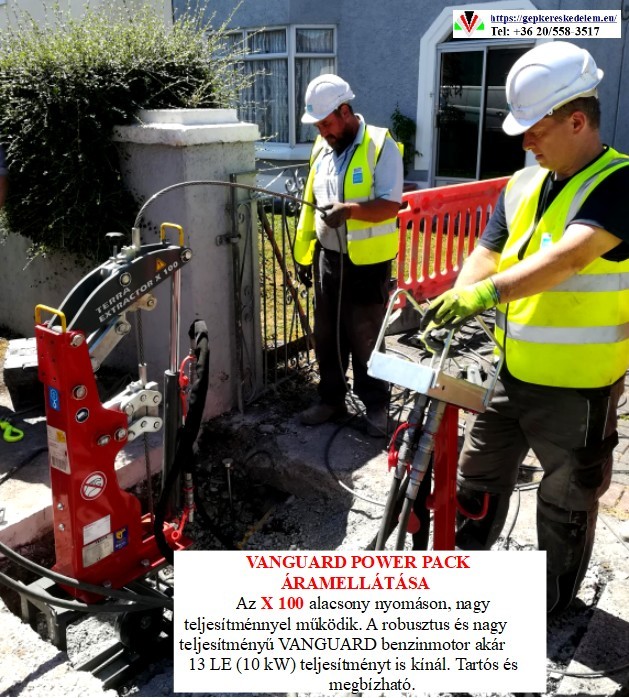

A bevált, 13 LE-s VANGUARD motorral hajtott gép biztosítja a munka gyors elvégzéséhez szükséges erőt és a tartósságot, így repedésről repedésre azonnal üzembe helyezhető. Az X 100 12-50 mm-es oldalirányú csöveket cserél ki akár 10 tonna húzóerővel 175 bar nyomáson. Az új, akár 63 mm átmérőjű csövek cseréje akár 75 m hosszúságig lehetséges. Az X 100 alacsony nyomáson működik, így számos tápellátási lehetőség közül választhat. Használja a dedikált vezérlőegységünket vagy bármilyen más, 175 bar nyomásra képes hidraulikus tápegységet, amely legalább 40 l/perc áramlással rendelkezik. Akár kotrógépéről vagy kompakt kotrógépéről is működtetheti, egyszerűen a gyors csatlakozó rendszerhez csatlakoztatva.

RÉGI ACÉLCSÖVEK

Az X 100 könnyedén vágja a vékony falú acélcsöveket. A TERRA statikus acélvágókat fejlesztett ki három kúpos késsel és kis görgős vágókkal 1 ¼” – 2” átmérőjű régi acélcsövekhez.

RÉGI ÓLOMCSÖVEK

A régi ólomcsöveket a szabadalmaztatott kétlépéses módszerrel újítják fel. Az első lépésben a régi csövet speciális ólomvágókkal három csíkra vágják, a régi ólomcsövet a helyén tartva. A második lépésben a régi ólomcsövet oldalirányban eltolják, és az új csövet behúzzák.

RÉGI MŰANYAGCSÖVEK

A régi műanyag csövek könnyen cserélhetők téglalap alakú PE vágókkal. Ezek a speciális vágók a régi műanyag csöveket két csíkra vágják. A kúp oldalirányban eltolja a régi csövet, miközben behúzza az

új HDPE csövet. Több házcsatlakozás is kicserélhető egy napon belül.

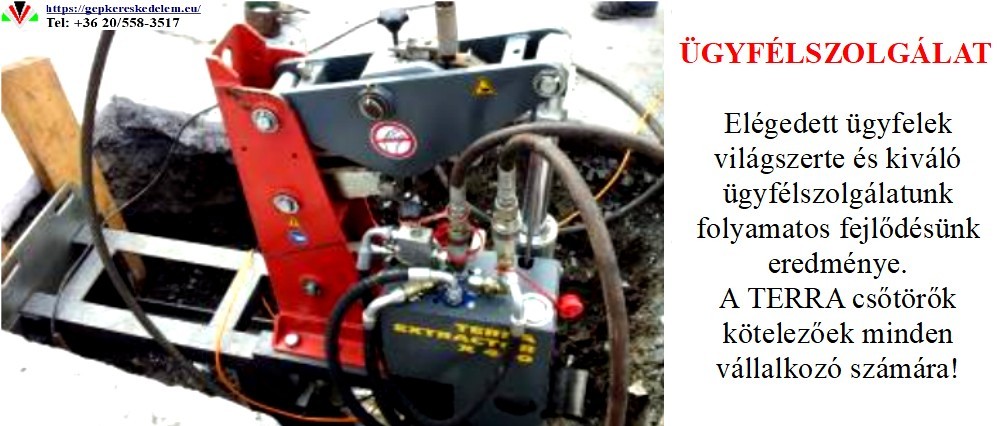

Erre számíthat tőlünk

Ennek a technikai kihívásnak a leküzdéséhez ügyfeleink a legnagyobb pontosságot és sebességet, kiemelkedő teljesítményt, legmodernebb funkciókat és hosszú gépélettartamot követelnek meg, kiemelkedő megbízhatósággal és minimális karbantartási költségekkel kombinálva az építkezési körülmények között világszerte.
Nagy teljesítményű, kompakt és felhasználóbarát gépeinek köszönhetően a TERRA mára a világ egyik vezető árokásó nélküli fúrórendszer-gyártójává, és Svájc legnagyobbjává vált. A TERRA kizárólag az árokásó nélküli technológiára összpontosít. A „Made in Switzerland” TERRA termékeket több mint 80 országban értékesítik.

A TERRA-EXTRACTOR X 100 felszereltsége:

A TERRA-EXTRACTOR X 100 egy hidraulikus kábelroppantó gép, amelyet kifejezetten régi házi bekötővezetékek (víz, gáz) cseréjére terveztek. A gép felszereltsége és műszaki adatai a hatékony és gyors munkavégzést teszik lehetővé minimális földmunka mellett.

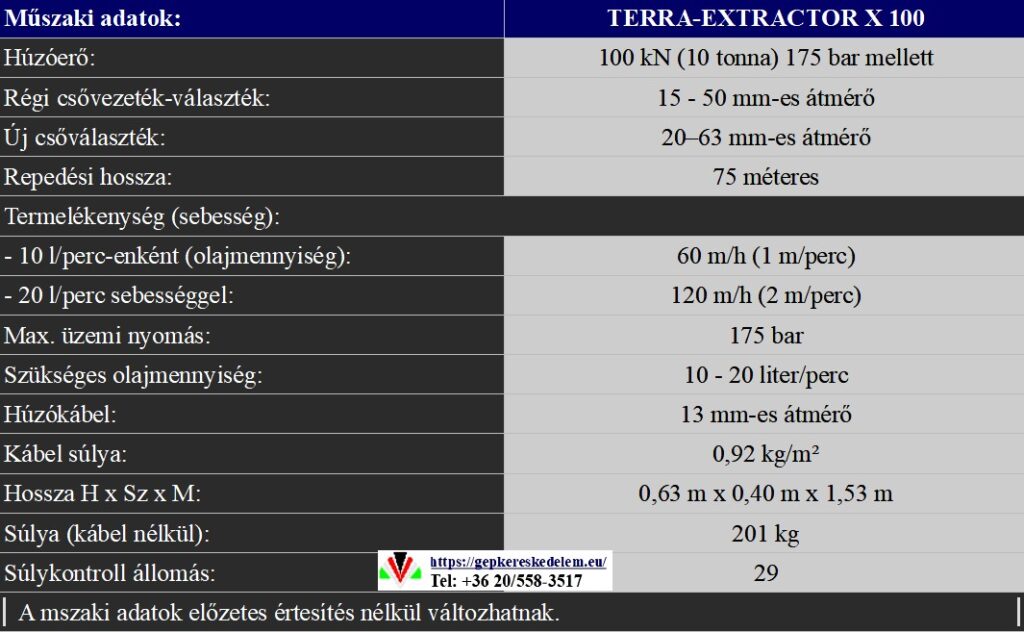

Fő gép és műszaki adatok

A TERRA-EXTRACTOR X 100 gép kompakt és moduláris kialakítású. Fő elemei:

• Húzóerő: Maximálisan 10 tonna (100 kN) húzóerő kifejtésére képes 175 bar nyomáson.
• Kábelek: Különböző vastagságú, speciális kábelek használhatók, pl. Ø 8 mm és Ø 13 mm.
• Hidraulikus meghajtás: A gép hidraulikus úton működik. A hidraulikus energiát egy különálló aggregát vagy egy mini-kotrógép hidraulikus rendszere biztosítja.
• Kompakt méretek: Kis méretének köszönhetően minimális méretű munkagödröt igényel.

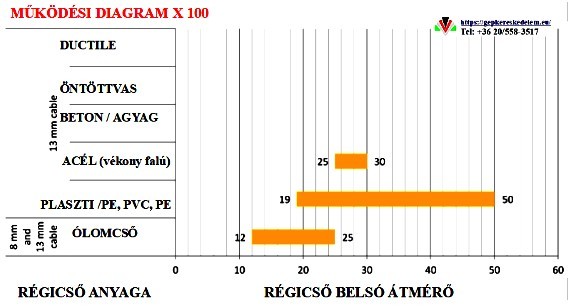

• Csőátmérők:
  • Régi csőátmérő: Ø 15-50 mm.
  • Új csőátmérő: Ø 20-63 mm.

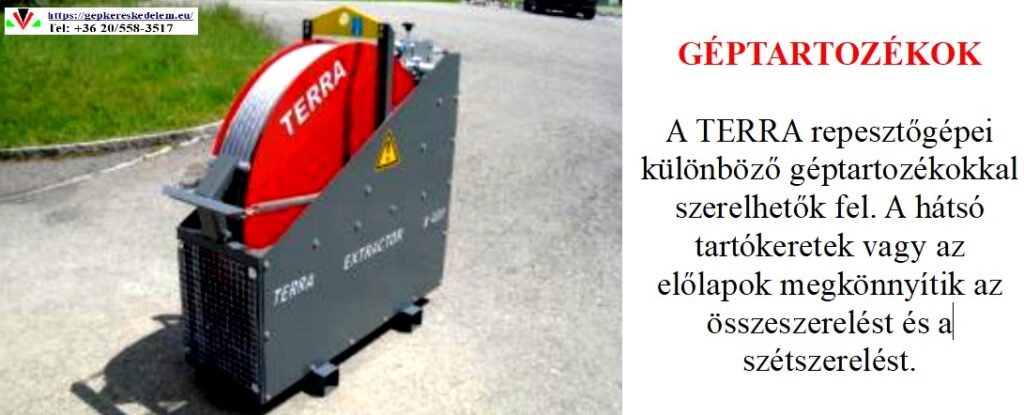

Kiegészítő berendezések és alkatrészek

A hatékony munkavégzés érdekében a fő gépen kívül számos kiegészítő tartozékra van szükség, amelyek a csőanyag és a feladat jellegének megfelelően választhatók ki.

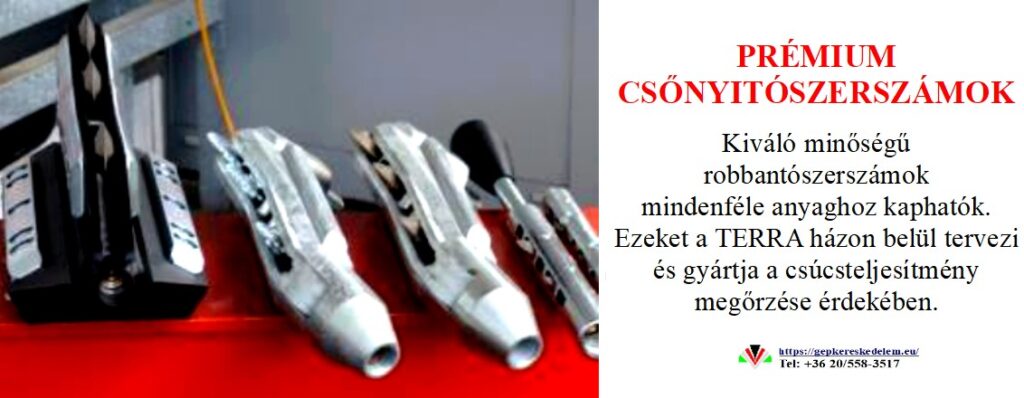

• Roppantófejek: Különböző típusú fejek állnak rendelkezésre a régi cső anyagától függően. A fejek kialakítása lehetővé teszi, hogy a régi csövet szétroppantsák vagy kettévágják.
  • Ólomcsövekhez: Speciális ólomvágó fejek, amelyek 3 sávra vágják szét a régi csövet.
  • Műanyag csövekhez (PE/PVC): Speciális vágókésekkel ellátott fejek, amelyek kétfelé vágják a csövet.
  • Acél- és öntöttvascsövekhez: Erősebb, roppantó fejek.

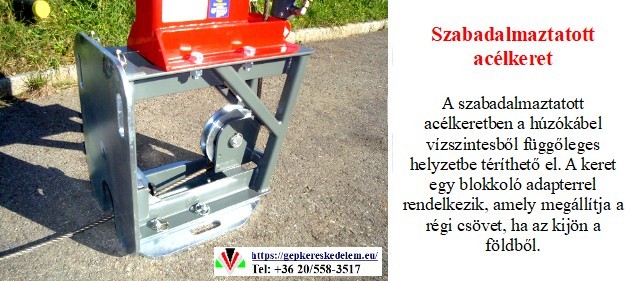

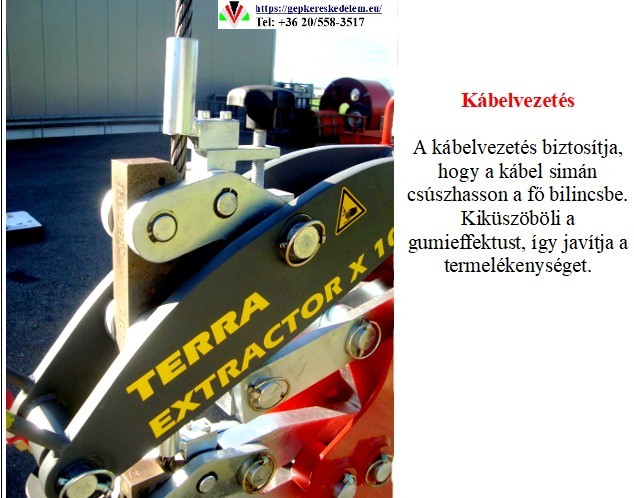

• Kábelrögzítők és szorítók: A kábel biztonságos és folyamatos húzásához szükséges alkatrészek, amelyek a géphez rögzítik a kábelt.
• Hidraulikus tápegység: Bár a gép kotrógépről is üzemeltethető, különálló hidraulikus aggregát is használható a független működéshez. Egy jellemző aggregát 13 lóerős (10 kW) benzinmotorral működik.

TERRA-EXTRACTOR X 100 jellemző hibái:

A TERRA-EXTRACTOR X 100 egy hidraulikus gép, így a lehetséges hibák többsége a hidraulikus rendszerrel, a mechanikai alkatrészekkel vagy a munkavégzés speciális körülményeivel kapcsolatos. Bár a gyártó adatai és a felhasználói visszajelzések nem feltétlenül sorolják fel a tipikus hibákat, a tapasztalatok és az eszköz működési elve alapján az alábbi hibalehetőségek merülhetnek fel:

1. Hidraulikus rendszerrel kapcsolatos problémák

• Olajszivárgás: A hidraulikus tömítések és csatlakozások elöregedése vagy sérülése olajszivárgáshoz vezethet, ami a hidraulikus nyomás csökkenését és a gép teljesítményének romlását okozza.
• Túlmelegedés: Hosszú, folyamatos terhelés, vagy elégtelen hűtés esetén a hidraulikaolaj túlmelegedhet, ami károsíthatja a tömítéseket és csökkentheti a hidraulikus szivattyú élettartamát.
• Szivattyúhiba: A hidraulikus szivattyú a rendszer „szíve”, meghibásodása esetén a gép nem tudja kifejteni a szükséges húzóerőt.

2. Mechanikai problémák

• Kábel sérülése vagy szakadása: A húzókábel extrém terhelésnek van kitéve. Ha a kábel sérül, korrodálódik, vagy ha a talajellenállás túl nagy, a kábel elszakadhat, ami nem csak a munkavégzést teszi lehetetlenné, de veszélyes is lehet.
• Sérült roppantófejek: A roppantó- és vágófejek közvetlenül érintkeznek a régi csővel és a talajjal. Ha a talaj kőzeteket, törmeléket tartalmaz, a fejek elkophatnak, eltörhetnek, ami csökkenti a hatékonyságot, vagy teljesen megakadályozza a cserefolyamatot.
• Csatlakozások és rögzítések meghibásodása: A kábel, a roppantófej és az új cső közötti rögzítéseknek rendkívül erősnek kell lenniük. Ha a rögzítés nem megfelelő, vagy meghibásodik, a cső és a fej leválhat a kábelről a föld alatt, ami rendkívül nehezen orvosolható probléma.

3. A munkafolyamat során felmerülő problémák

• Túl nagy talajellenállás: A gép 10 tonna húzóerőre képes, de extrém kemény, kőzetes talaj esetén ez is kevés lehet. Ha a húzóerő nem elegendő, a folyamat leállhat, vagy a roppantófej elakadhat.
• A régi cső beragása: Ha a régi cső sérült vagy deformálódott, illetve ha az illesztések valamilyen okból extrém módon elmozdultak, a roppantófej beragadhat, ami megnehezíti a húzást.
• Hibás csőválasztás: A nem megfelelő roppantófej kiválasztása a régi cső anyagához képest komoly problémákat okozhat. Például egy ólomcsőhöz való fej nem fog hatékonyan dolgozni egy acélcső esetében.

Karbantartás és megelőzés

A fent említett hibák megelőzése érdekében a következő karbantartási feladatok javasoltak:

• Rendszeres hidraulikaolaj- és szűrőcsere: A tiszta olaj és a jó szűrő a hidraulikus rendszer élettartamának kulcsa.
• Rendszeres ellenőrzés: Minden használat előtt ellenőrizni kell a kábelt, a roppantófejek állapotát és a hidraulikus csatlakozásokat.
• Alkalmas szerszámok használata: Mindig a megfelelő roppantófejet és kiegészítőket kell használni az adott csőcseréhez.
• Kábel gondos tárolása: A húzókábelt meg kell védeni a korróziótól és a mechanikai sérülésektől.

Miért válasszam a TERRA-EXTRACTOR X 100

A TERRA-EXTRACTOR X 100 egy hidraulikus kábelroppantó gép, amelyet akkor érdemes választani, ha régi házi bekötővezetékeket (víz, gáz) kell cserélni, minimális földmunkával. A gép a csőroppantásos technológia révén jelentős időt, munkát és költséget takarít meg a hagyományos nyitott árkos eljárásokhoz képest.

A TERRA-EXTRACTOR X 100 fő előnyei

• Minimális földmunka: A berendezés használatával nincs szükség a teljes csőszakasz kiásására. Elegendő mindössze két munkagödröt ásni a cső két végén, így a munkafolyamat nem jár a környező terület (pl. kert, járda) teljes felbontásával.
• Gyors és hatékony: Mivel a régi cső helyén azonnal behúzzák az újat, a csere rendkívül gyorsan, gyakran néhány órán belül elvégezhető. Ez jelentősen csökkenti a felújítási időt és a szolgáltatáskiesést.
• Költséghatékony: A kevesebb földmunka kevesebb emberi erőforrást és gépi munkát igényel. A berendezés hidraulikus energiáját egy mini-kotrógépről is kaphatja, így nem szükséges külön aggregátot használni.
• Környezetbarát és biztonságos: A technológia minimalizálja a felszín alatti károk kockázatát, és nem zavarja meg a környező talajrétegeket, hiszen a régi cső anyagát a talajba préseli.
• Sokoldalúság: A különböző roppantófejeknek köszönhetően a gép sokféle csőanyagra (ólom, acél, műanyag) és csőátmérőre alkalmazható, így rugalmasan használható a legkülönfélébb feladatokhoz.

Milyen esetekben ajánlott?

• Víz- és gázvezeték csere: Régi, elöregedett vagy meghibásodott házi bekötővezetékek cseréjére.
• Nehezen hozzáférhető területek: Olyan helyeken, ahol a nyitott árkos ásás nehézkes, vagy nem megengedett (pl. parkok, utcafronti kertek, burkolt járdák alatt).
• Költségérzékeny projektek: Amikor a gyors és gazdaságos megoldás a legfontosabb szempont.
• Kisebb átmérőjű csövek: A berendezés kifejezetten a kisebb, 15-50 mm átmérőjű régi csövekhez és a 20-63 mm átmérőjű új csövekhez lett kifejlesztve.
