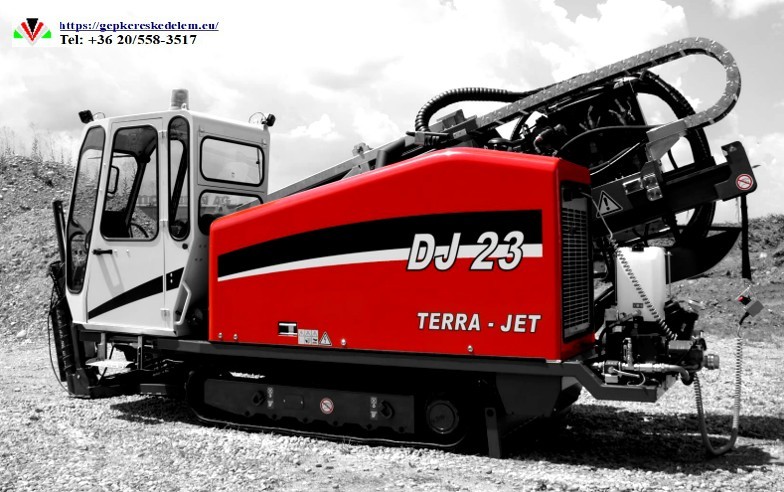

Hogyanműködik a TERRA-JET DJ 23:
A TERRA-JET DJ 23 egy hidraulikus, irányított fúróberendezés (horizontal directional drilling, HDD), amelyet cső- és kábelfektetésre használnak a felszín feltörése nélkül. A gép a talajfúrást a fúrófej forgatásával és a hidraulikus rendszer által generált tolóerővel végzi.
A TERRA-JET DJ 23 a nagyméretű HDD gépek minden technológiáját ötvözi, egy kompakt formában, ami ideálissá teszi a városi környezetben való munkavégzésre.
A TERRA-JET DJ 23 egy hidraulikus, lánctalpas berendezés, amely a forgatás, tolás és öblítés együttes alkalmazásával képes precíz alagutat fúrni a felszín alatt.
A TERRA-JET egy extrém nagy teljesítményű HDD gép vízszintes irányított fúráshoz. A TERRA-JET ideális gép az ellátócsövek árokásás nélküli cseréjéhez. A TERRA gépeivel nagyobb termelékenységet érhet el, ami nagyobb profitot jelent.
A horizontális irányított fúrás egy olyan eljárása, mely során a haszoncső zagyöblítéses módszerrel kerül elhelyezésre. A berendezés ütésmentes, tengelyirányú nyomóerőt és forgómozgást képes végezni, miközben a fúrórudazaton keresztül nagynyomású fúrófolyadékot juttat a fúrófejbe.
A fúrófej talajban történő mozgását a fenti két tényező határozza meg.
A fúrófej eleje ferde síkként van kialakítva melyen fúvókák vannak. A fúrófolyadék végzi a talaj kihozatalát és adott esetben a nem állékony talajok esetén a fúrólyuk belső megtámasztását. Ehhez különböző sűrűségű bentonit iszapot használunk, mely egy természetes porított agyagásvány. A bentonit semmilyen környezeti ártalmat nem okoz.
E két művelet megfelelő alkalmazásával a fúrófej a kívánt fúrási görbe mentén vezérelhető.
Az irányítást egy, a fúrófejbe szerelhető szonda teszi lehetővé, mely alacsony frekvenciás rádió mágneses jeleket bocsát ki. A felszínen egy nagy érzékenységű vevőkészülékkel fogjuk a jeleket, és így a szonda helyzetét meghatározzuk. A mérési pontosság 1-2 cm pontosságú lehet.
A fúrószárakat menetesen toldjuk. Szükség szerint ellenőrizzük a fej pozícióját és azt rögzítjük. Így nem csak a szükséges korrekciók elvégzésére nyílik lehetőség, hanem a fúrógörbét azonnal láthatjuk is.
Amikor a fúrófej elérte a kívánt fogadási pontot (felszín, fogadógödör), leszereljük és a helyére felszereljük a megfelelő bővítő-, vagy furatbővítő behúzó fejet.
A bővítő fejek szükség szerint a talaj szilárdságától és a furatátmérőtől függően kerülnek elhelyezésre, akár több lépcsőben is. A bővítőfej forgatása során jöveszti a talajt, a bejuttatott fúrófolyadék pedig kihordja azt.
A furatbővítő behúzó fejhez csatlakoztatjuk a haszoncsövet, melyet a berendezés a fúrás nyomvonalába behúz. A fenti irányíthatóság következtében egy nagypontossággal kontrolált, biztonságos védőcső, illetve haszoncső elhelyezése lehetséges.
Mivel a haszoncsőnél csak 5-6 cm-el nagyobb átmérő szükséges, melyet a bentonit zagy kitölt, szinte nem is marad számottevő üreg a cső és a környezete között.
Ezek szerint nem kell tartani utólagos felszíni rongálódásoktól, süllyedésektől.
Burkolt utak esetében nincsenek garanciális felvágásból adódó problémák és nem akadályozza a forgalmat.
A fúrási hosszt a géperő és a talajkörnyezet szabja meg.
A mi esetünkben ez kb.150 m.
A technológiának az alábbiak az előnyei:
– Nagy pontossággal és biztonsággal kivitelezhető
– Nincs dinamikus igénybevételnek kitéve a fúrási környezet.
– Kíméli a közműveket
– Környezetbarát.
– Költségkímélő.
A fentiek figyelembevételével ajánlom az ismertetett technológiát szíves figyelmükbe.
Protokollizáld a webhelyedet

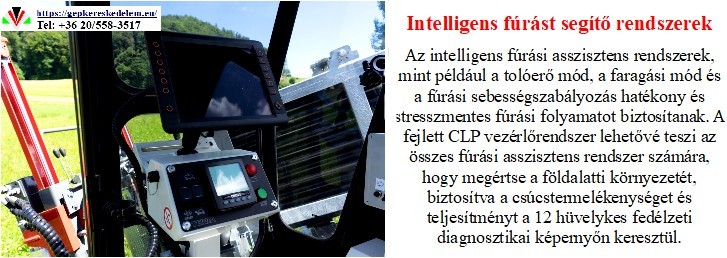

A DJ 23 egy nagyméretű, 12 hüvelykes képernyővel ellátott fedélzeti számítógéppel van felszerelve. A DVGW 321 német szabvány szerint rögzíti a nyomatékot, a forgási sebességet, a fúrófolyadék mennyiségét és nyomását, valamint a fúróerőket. A képernyőn minden releváns fúrási adat látható, mint például a toló- és visszahúzóerők, a nyomaték, a forgási sebesség és a fúrófolyadék nyomása egy teljes furatra vonatkozóan. Ezenkívül a fedélzeti számítógép megkönnyíti a szervizdiagnosztikát.
Protokollizáld a webhelyedet:
A DJ 23 egy nagyméretű, 12 hüvelykes képernyővel ellátott fedélzeti számítógéppel van felszerelve. A DVGW 321 német szabvány szerint rögzíti a nyomatékot, a forgási sebességet, a fúrófolyadék mennyiségét és nyomását, valamint a fúróerőket. A képernyőn minden releváns fúrási adat látható, mint például a toló- és visszahúzóerők, a nyomaték, a forgási sebesség és a fúrófolyadék nyomása egy teljes furatra vonatkozóan. Ezenkívül a fedélzeti számítógép megkönnyíti a szervizdiagnosztikát.

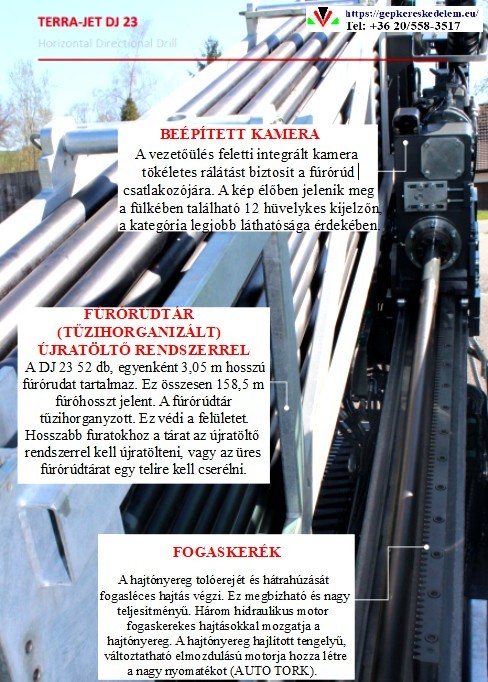

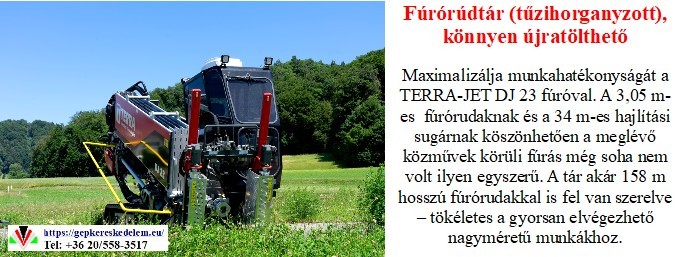

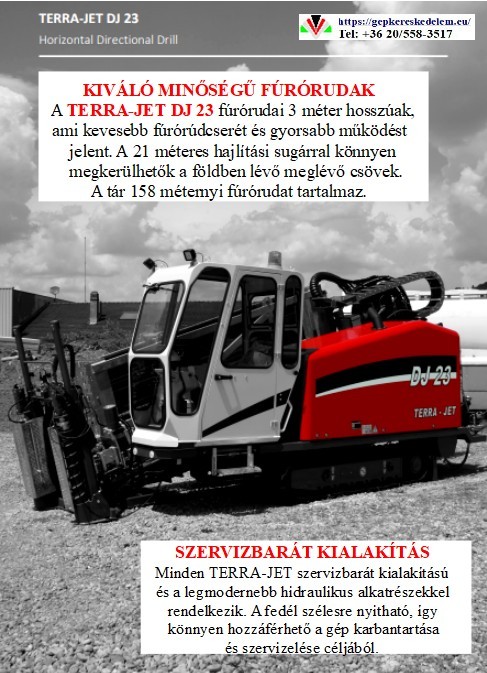

TERRA-JET DJ 23 felszereltsége:
A TERRA-JET DJ 23 egy kompakt, de rendkívül erős és modern irányított fúróberendezés, amely a nagyméretű HDD gépek jellemzőit kínálja. Felszereltsége a kényelemre, a biztonságra és a hatékonyságra összpontosít, lehetővé téve a precíz munkavégzést a legkülönfélébb körülmények között.

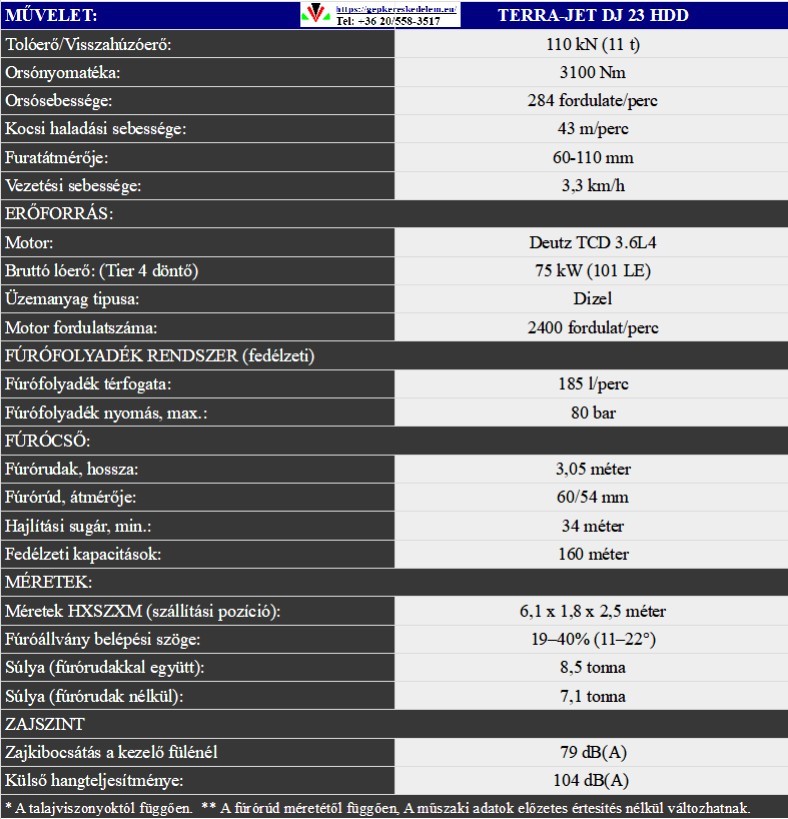

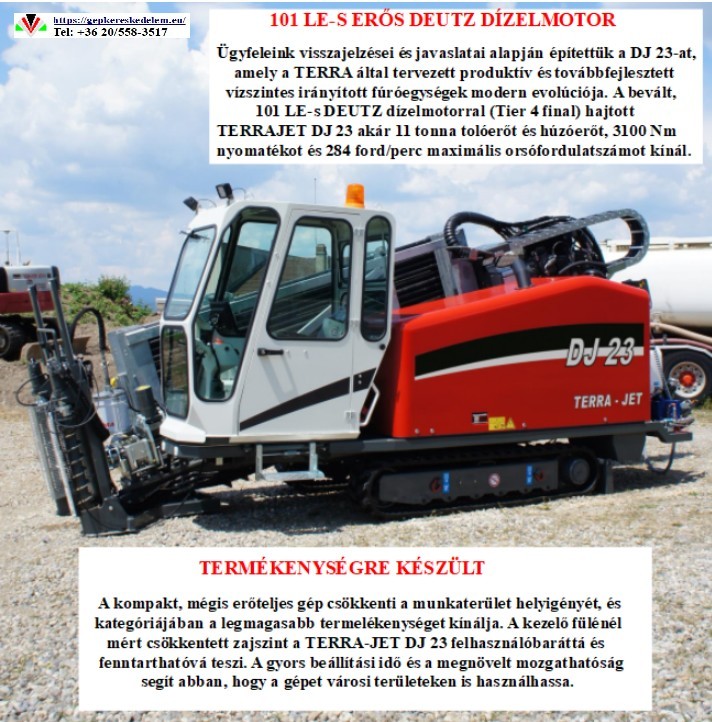

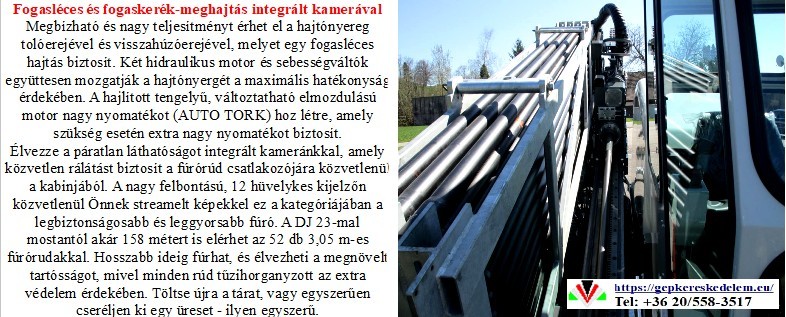

A gép meghajtásáról egy erős, 101 lóerős (75 kW) DEUTZ dízelmotor gondoskodik, amely megfelel a legújabb károsanyag-kibocsátási normáknak. Ez a motor akár 11 tonna (110 kN) húzó- és tolóerőt képes kifejteni, és a maximális nyomatéka is kiemelkedő, 3100 Nm. A fúrószár forgási sebessége elérheti a 284 fordulat/percet is, ami lehetővé teszi a hatékony munkavégzést kemény talajban is.

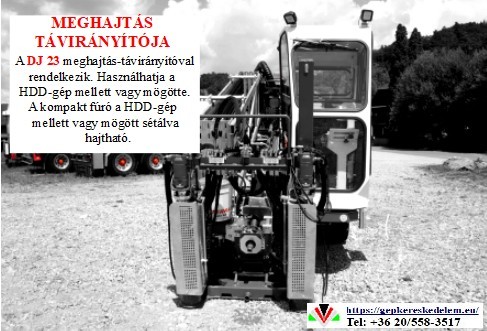

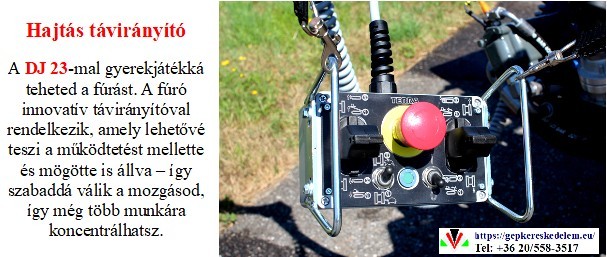

A DJ 23 számos innovatív technológiával van felszerelve:

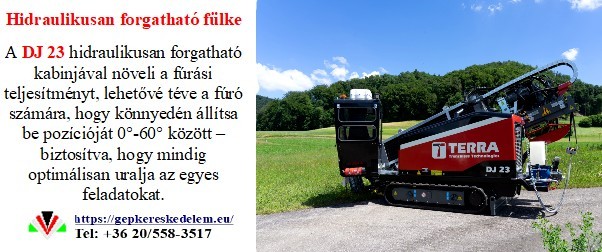

A gép kialakításánál nagy hangsúlyt fektettek a kezelő kényelmére és biztonságára.
A TERRA-JET DJ 23 tehát a modern, intelligens technológiát, a nagy teljesítményt és a kényelmes, biztonságos munkavégzést ötvözi.
Rekordsebességű optikai kábel fektetése – TERRA-JET DJ 23
Optikai kábelek fektetése Németországban
Nemcsak a koronavírus-válság óta ismerték fel a korszerű infrastruktúra óriási fontosságát a gyors és biztonságos internetkapcsolat biztosításában az otthoni munkavégzés iránti megnövekedett igények kielégítése érdekében. Nemzetközi összehasonlításban azonban Németország már korábban is messze lemaradt a többi vezető iparosodott ország mögött a szélessávú internet elérhetősége tekintetében. Hatalmas feladat 2025-ig kiépíteni ezt az infrastrukturális hálózatot, és teljesíteni a német kormány által bejelentett, minden állampolgár számára kötelező gyors internetjogot. Ezért az országos optikai kábeles (FTTH) hálózat megvalósítása az elkövetkező években az ehhez szükséges építési tevékenységek drámai növekedését, valamint fokozott politikai és szervezeti erőfeszítéseket von maga után. Az idő- és költségtakarékos mélyépítési szektor „árok nélküli csővezeték-építése” sok helyen egyre nagyobb szerepet fog játszani a német kormány 2025-re kitűzött ambiciózus céljainak elérésében.
Az optikai kábeles (FTTH) hálózat
Az országos optikai kábeles hálózat bővítésének részeként egy 85 m hosszú HDD fúrásra volt szükség egy belvárosi területen, egy járda mentén, maximum 2,5 m mélységben. A különleges technikai kihívást több elektromos vezeték, valamint egy gázvezeték és több vízvezeték keresztezése jelentette. Ezenkívül egy 25 m hosszú vízvezeték-szakasz, amelyből különböző csatlakozócsövek ágaztak le egy házcsoporthoz, párhuzamosan futott a tervezett fúrási útvonallal. A csővezetékek helyzetének alapos előzetes tisztázása után különös figyelmet kellett fordítani a célútvonal pontos irányítására és a fúrófej pontos pozicionálására a TERRA-JET DJ 23 HDD fúróberendezéssel végzett fúrás során.
Előfúrás, altalaj.

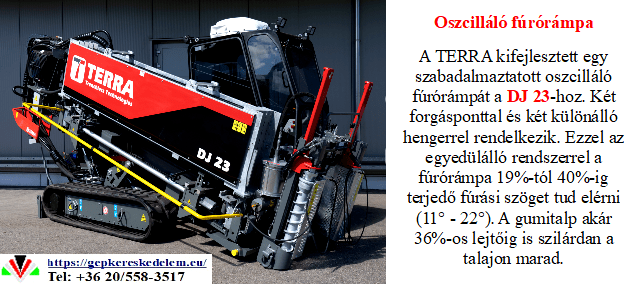

A belépő és kilépő gödör nehéz altalajviszonyai miatt, melyeket laza agyag üledék, kavics és kövek tarkítottak, a tapasztalt fúró a 3 ujjas fúrófejet választotta az előfúráshoz. Több cserélhető, keményfém-volfrám foggal (WC-Co) felszerelve, ez a fúrófej különösen alkalmas volt a részben keményebb altalajviszonyokhoz. Az előfúrást 15°-os belépési szögben végezték (lejtés = 27%). A szabadalmaztatott oszcilláló fúrórámpának köszönhetően, amely lehetővé teszi a fúrórampa felfelé és lefelé, de függőlegesen előre és hátra is állítható, a fúrófej belépési pontja közvetlenül a TERRA-JET DJ 23 elé helyezhető.
Mindössze 75 perc elteltével a kilépő gödröt pontosan elérték, ami körülbelül 70 m/h vagy több mint 1 m/perc átlagos fúrási sebességnek felel meg. Különösen a bizonyítékok megőrzése érdekében az ügyfél digitálisan rögzítette mind a TERRA-JET DJ 23 összes gépadatát, mind a DigiTrak Falcon F5 helymeghatározási adatait, azaz a mélységi, lejtési és hullámzási adatokat.
A csőköteg rekordidő alatt fektetve.
Közvetlenül a ø 106 mm (4”) átmérőjű előfúrás befejezése után a furatot egy KODIAK ø 254 mm dörzsárral tágították. Rekordidő alatt húztak be egy csőköteget, amely egy nagyobb átmérőjű, ø 180 mm csőből és öt üvegszálas védőcsőből állt.
Mivel a fúrólyukat csak egyszer tágították ki, a dörzsárazás és a csőhúzás körülbelül 2,5 órát vett igénybe, azaz mindössze kétszer annyi időt, mint amennyi időre a előfúráshoz szükség volt.
A 36 mPa∙s viszkozitású, optimálisan beállított víz-bentonit keveréknek köszönhetően a maximálisan megengedett csőhúzó erők messze elmaradtak a megengedetttől.
Multitalent és erőgép DJ 23
A TERRA-JET DJ 23 HDD fúróberendezés ebben az árokásás nélküli csőépítési projektben az olyan egyedi műszaki újításoknak köszönhetően mutatta meg erejét, mint az oszcilláló fúrórámpa vagy az AutoTork, amelyek közül sokat szabadalmaztattak. A 11 tonna tolóerőt és visszahúzóerőt 3100 Nm nyomatékkal és a fúrórúd maximális forgási sebességét egy 101 LE (74,4 kW) teljesítményű DEUTZ dízelmotor állítja elő. Ez a viszonylag alacsony gépméretekkel kombinálva garantálta a több mint 80 m hosszú fúrás hatékony és precíz kivitelezését rekordidő alatt, kis helyigény mellett.
Az előfúrás, a visszadörzsölés és a csőhúzás során a fúrót a TERRA-JET DJ 23 sokrétű teljesítményparaméterei támogatták, különösen az elektronikus fúrástámogató rendszerek, például az AutoTork, az ADBSe és a tolóerő-szabályozás változtatható használata. Az AutoTork automatikusan állítja be a fúrórúd forgási sebességét és a nyomatékot, így a gép mindig a legmagasabb optimális értéken teljesít.
Kompakt, rendkívül produktív és nagy teljesítményű gépként a TERRA-JET DJ 23, amely a TERRA AG összes termékét képviseli, sikeresen bizonyította svájci minőségét a legmagasabb szinten, és a vevő teljes megelégedésére megfelelt a HDD fúróberendezésekkel szemben támasztott összes követelménynek.
TERRA-JET DJ 23 jellemző hibái:
A TERRA-JET DJ 23 egy modern, intelligens vezérlőrendszerekkel felszerelt irányított fúróberendezés, ami minimalizálja a meghibásodások esélyét. A legtöbb probléma a nem megfelelő karbantartásból, a túlzott terhelésből vagy a kopó alkatrészek természetes elhasználódásából ered.
Hidraulikus rendszerrel kapcsolatos hibák:
A gép a hidraulikus rendszerre épül, így ennek a rendszernek az állapota kritikus.
A fúrás során a gép mechanikai alkatrészei is nagy terhelésnek vannak kitéve.
A meghibásodások elkerülése érdekében elengedhetetlen a rendszeres karbantartás, a gyártó által előírt szervizintervallumok betartása, valamint az eredeti alkatrészek használata.
