Irányított fúróberendezés TERRA-JET DJ 40 HDD

Milyen alkalmazásokhoz tervezték a TERRA-JET DJ 40 irányított fúróberendezést:

A TERRA-JET DJ 40 irányított fúróberendezést (HDD) elsősorban a „no-dig” (ásás nélküli) technológia alkalmazására tervezték, ami azt jelenti, hogy csöveket, kábeleket és más föld alatti közműveket fektethetnek le anélkül, hogy a felszínt fel kellene ásni. Ez a technológia számos előnnyel jár (környezetvédelem, költséghatékonyság, gyorsaság), és rendkívül sokoldalúvá teszi a DJ 40-et a különböző iparágakban.

Főbb alkalmazási területei a következők:

1. Víz- és szennyvízvezetékek fektetése:

• Ivóvíz-hálózat: Új ivóvízvezetékek, valamint elöregedett vezetékek cseréje lakott területeken, utak alatt, folyók keresztezésénél.
• Szennyvíz- és csapadékvíz-csatornák: Gravitációs vagy nyomás alatti szennyvízcsatornák fektetése, ahol a terepviszonyok vagy a környezet nem teszi lehetővé a nyílt árkos ásást. Különösen hatékony, ha a pontos dőlésszög fenntartása kritikus.

2. Gázvezetékek építése:

• Földgázvezetékek: Új földgázvezetékek lefektetése településeken, szántóföldeken, vasutak és autópályák alatt anélkül, hogy a forgalmat korlátozni kellene. A HDD technológia minimalizálja a felszíni zavarokat.
• Kisebb nyomású gázelosztó hálózatok: Lakóövezetekben történő elosztóvezeték-építések.

3. Távközlési és elektromos kábelek fektetése:

• Optikai kábelhálózatok (FTTH): Az egyre növekvő internetigény miatt elengedhetetlen a gyors és hatékony optikai kábelek fektetése, különösen sűrűn lakott területeken. A DJ 40 ideális erre a célra.
• Közép- és nagyfeszültségű kábelek: Elektromos energiaátviteli kábelek fektetése, gyakran védőcsőben.
• Telekommunikációs hálózatok: Régi kábelek cseréje vagy új telefon- és adatátviteli hálózatok kiépítése.

4. Egyéb alkalmazások:

• Kábelvédő csövek: A fenti kábelek és csövek védelmére szolgáló műanyag vagy acél védőcsövek lefektetése.
• Ipari vezetékek: Különböző ipari folyadékok, vegyszerek vagy nyersanyagok szállítására szolgáló vezetékek lefektetése gyárak és ipari parkok területén.
• Geotermikus szondák: Egyes esetekben a geotermikus rendszerek vízszintes szondáinak telepítésére is használható, bár ehhez speciális fúrási technika szükséges.
• Folyó- és útátfúrások: Kiválóan alkalmas folyók, tavak, vasutak, autópályák, sűrűn lakott területek, környezetvédelmi szempontból érzékeny területek alatti átfúrásokhoz, minimalizálva a környezeti károkat és a felszíni beavatkozást.
• Meglévő közművek keresztezése: Különösen hasznos ott, ahol számos meglévő közmű található a föld alatt, és ezeket el kell kerülni.

A DJ 40 azon képessége, hogy akár 400 méter hosszú és 800 mm átmérőjű csöveket is képes lefektetni, rendkívül sokoldalúvá teszi a közepes és néha a nagyobb méretű infrastruktúra-fejlesztési projektekben.

Mit tudhatunk a TERRA-JET DJ 40 irányított fúróberendezésről:

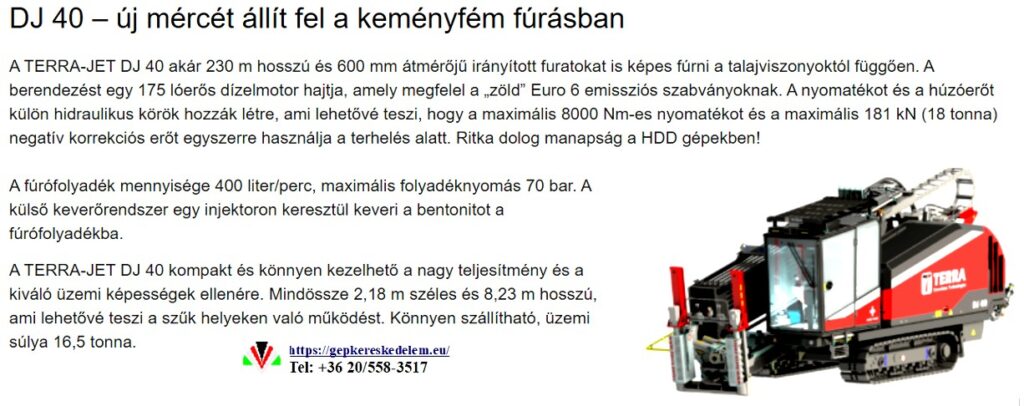

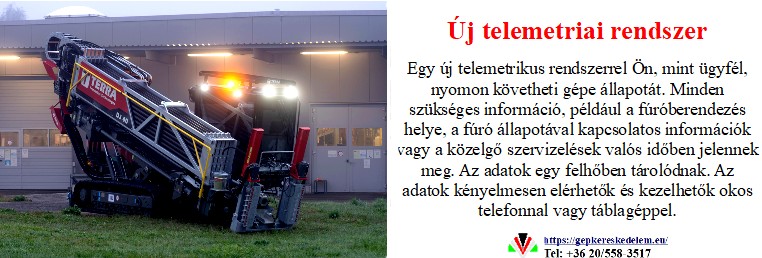

A TERRA-JET DJ 40 egy modern, hidraulikus, irányított fúróberendezés (horizontal directional drilling, HDD), amelyet cső- és kábelfektetésre használnak, a felszín feltörése nélkül. Ez a gép a nagyobb HDD berendezések minden technológiáját ötvözi, kompakt formában.

Főbb jellemzők és képességek:

• Teljesítmény: 18-20 tonna toló- és húzóerővel rendelkezik, 100<175 lóerős (HP) Perkins dízelmotorral.

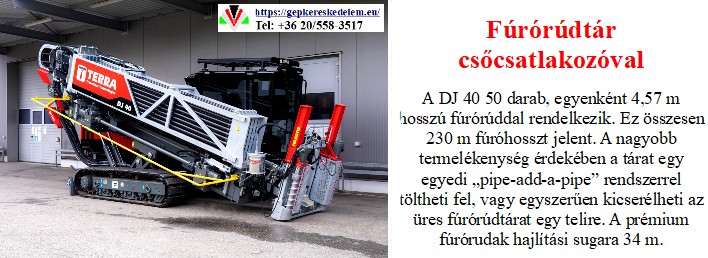

• Fúrási mélység és távolság: Akár 400 méteres távolságú fúrásokat is képes végrehajtani, a fedélzeten lévő 50 fúrórúdnak köszönhetően, amelyek egyenként 4,57 méter hosszúak, így a teljes hossza 230 méter.
• Bővítés és csőfektetés: A berendezés képes akár 800 mm-es (30″) átmérőjű csöveket is lefektetni.

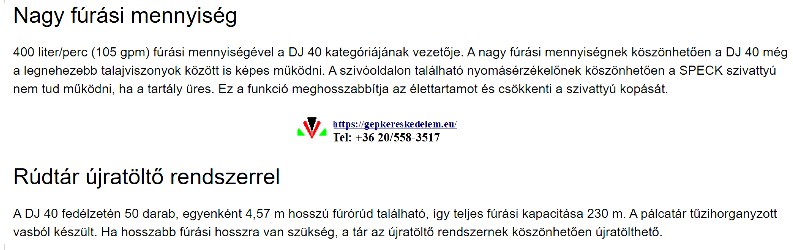

• Fúrófolyadék-ellátás: Beépített szivattyúja akár 510 liter/perc teljesítményre is képes, ami produktív fúrást tesz lehetővé nagyobb távolságokon is. A fúrófolyadék (bentonit iszap) hűt, ken, stabilizálja a talajt, és eltávolítja a fúrt anyagot.
• Irányítás és vezérlés:
  • Vezeték nélküli távirányítóval is működtethető, ami meggyorsítja a munkaterület előkészítését.
  • A fúrófej pozícióját speciális lokátorral követik a felszínen, valós időben.
  • A „carve mode” nevű intelligens rendszer megkönnyíti a kormányzást kemény talajban is.
  • Az „AutoTork” rendszer lehetővé teszi a nyomaték és a fordulatszám közötti fokozatmentes váltást, amit a kezelő a kabinban lévő kijelzőn szabályoz.
• Kényelem és ergonómia:

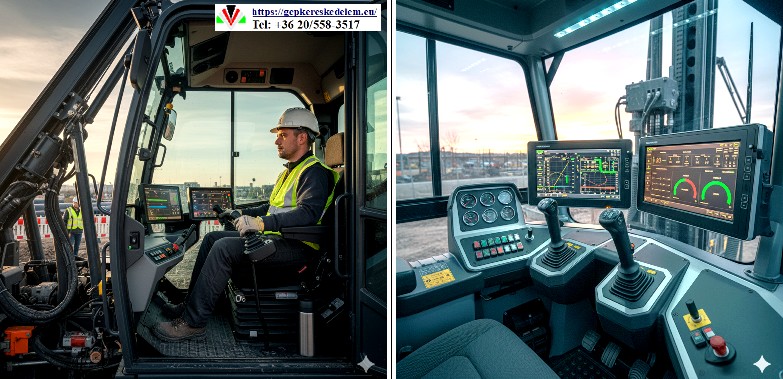

  • Zárt, klimatizált vezetőfülkéje van, amely kényelmet biztosít a hosszú munkaórák során.
  • A fülke zaj szigetelt, és beépített kihangosító rendszerrel és hűtővel rendelkezik.

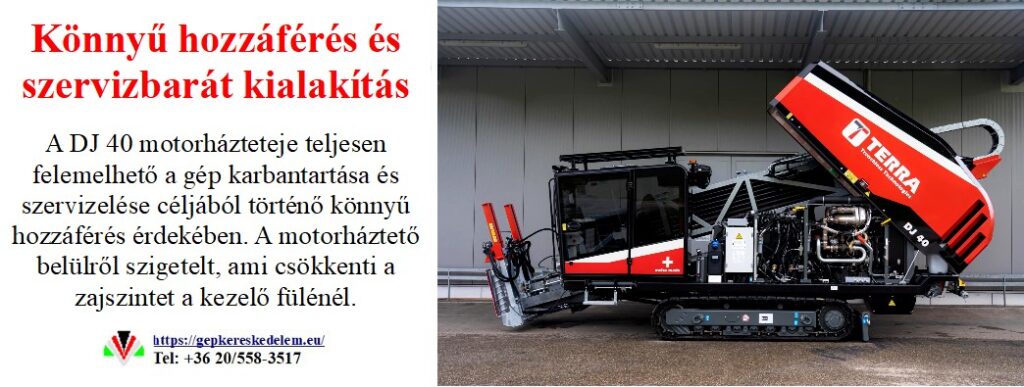

  • A motorháztető teljesen felemelhető, ami megkönnyíti a karbantartást.
• Egyéb jellemzők:
  • Szabadalmaztatott, oszcilláló fúrórámpája 11-20° (19% – 38%) közötti behatolási szöget tesz lehetővé, miközben a lánctalp a teljes stabilitás érdekében a talajon marad.
  • Szabadalmaztatott bentonit-gyűjtő rendszere van, amely tisztán tartja a gépet és növeli a biztonságot a munkaterületen.

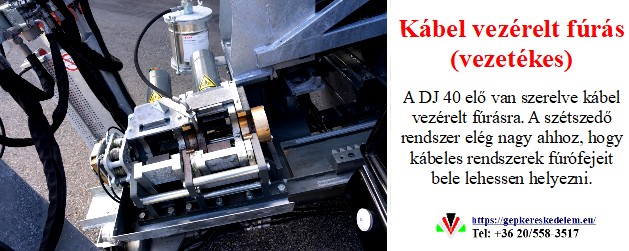

  • Elő van készítve kábel vezérelt fúráshoz.

TERRA-JET DJ 40 működése:

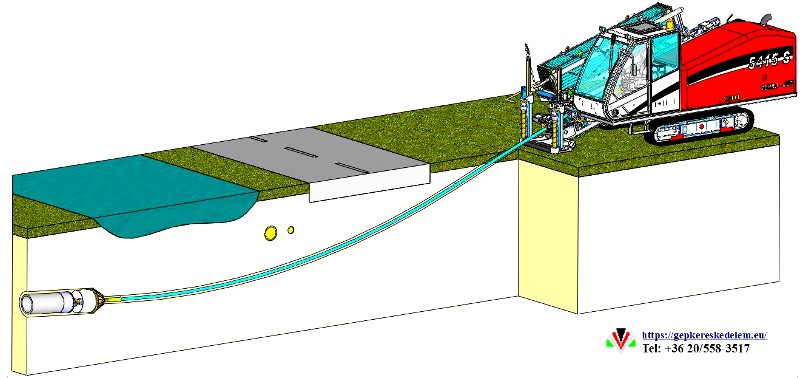

A TERRA-JET DJ 40 irányított fúróberendezés működése egy összetett, több lépcsős folyamat, amelynek célja a csövek vagy kábelek föld alatti lefektetése anélkül, hogy a felszínt fel kellene ásni. Ez a „no-dig” (ásás nélküli) technológia minimalizálja a környezeti terhelést és a forgalmi fennakadásokat.

Nézzük meg a működés fázisait:

1. Előkészítés és tervezés:

• Fúrási útvonal tervezése: Először is, a mérnökök pontosan megtervezik a fúrási útvonalat, figyelembe véve a talajviszonyokat, a meglévő közműveket (víz, gáz, elektromos kábelek), a szintkülönbségeket és a cső/kábel átmérőjét.
• Fúrófolyadék előkészítése: A bentonit iszapot vízzel összekeverik a megfelelő viszkozitású és sűrűségű fúrófolyadék előállításához.

2. Pilóta fúrás (vezetőlyuk fúrása):

• Behatolási pont: A gépet a kiindulási pontra helyezik, ahol az oszcilláló fúrórámpa beállítható a megfelelő szögre.
• Fúrás indítása: A gép hidraulikus rendszerével meghajtott fúrófej előrehalad a talajban. A fúrófej forog, miközben a fúrórudak egymás után, automatikusan csatlakoznak hozzá, vagy kézzel illesztik őket, a berendezés típusától függően.
• Irányítás és nyomon követés: A fúrás során a kezelő egy lokátorral követi a fúrófej pontos helyzetét a felszínen. A fúrófej aszimmetrikus kialakításának köszönhetően a kezelő képes irányt váltani: ha forgatja a fejet, egyenesen halad, ha leállítja a forgást és a kívánt irányba állítja, akkor az előre tolóerő hatására irányt vált. A fúrófolyadék folyamatosan áramlik a fúrófejhez, hűtve és kenve azt, miközben a törmeléket is eltávolítja a fúrólyukból.
• Kilépési pont: A pilóta fúrás addig tart, amíg a fúrófej eléri a tervezett kilépési pontot a felszínen.

3. Lyukbővítés (Reaming):

• Bővítőfej csatlakoztatása: Miután a fúrófej kijött a kilépési ponton, leválasztják róla a pilot fúrófejet, és helyette egy nagyobb átmérőjű bővítőfejet (reamer) csatlakoztatnak.
• Visszahúzás és bővítés: A gép most elkezdi hátrafelé húzni a fúrórudakat, miközben a bővítőfej forogva kibővíti a pilot lyukat a kívánt átmérőre. Ez a folyamat többször is megismételhető, ha a lefektetendő cső/kábel átmérője nagyon nagy. A bővítés során is folyamatosan áramlik a fúrófolyadék a lyukba.

4. Csőhúzás (Product Pullback):

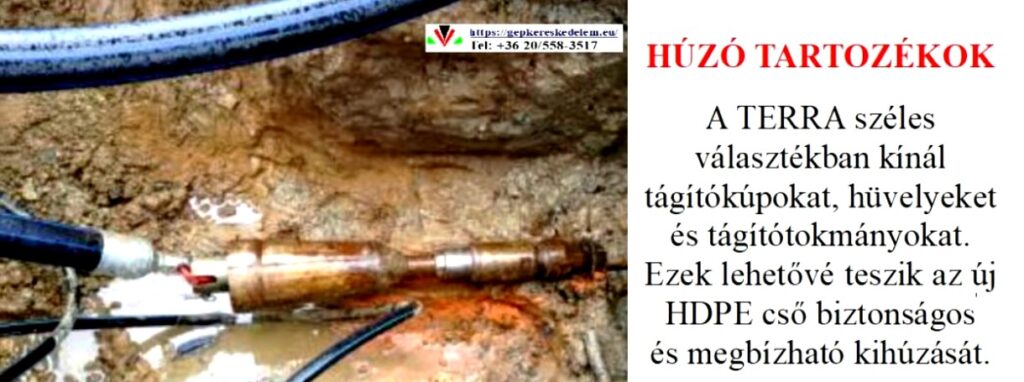

• Cső csatlakoztatása: Amikor a fúrólyuk elérte a megfelelő átmérőt, a lefektetendő csövet vagy kábelköteget (termékcső) csatlakoztatják a bővítőfejhez a kilépési ponton.
• Visszahúzás: A TERRA-JET DJ 40 hátrafelé húzza a fúrórudakat, ezzel együtt behúzza a csövet is a föld alá, a kibővített fúrólyukba. A fúrófolyadék továbbra is segít a súrlódás csökkentésében és a cső bevezetésében.
• Befejezés: A folyamat addig tart, amíg a cső teljes hossza a föld alá nem kerül, és eléri a behatolási pontot.

5. Befejezés:

• A csövet/kábelt leválasztják a fúrórudakról, és az előírásoknak megfelelően bekötik vagy csatlakoztatják a rendeltetésének megfelelően.
• A munkaterületet megtisztítják, a fúróiszapot összegyűjtik és kezelik.

A TERRA-JET DJ 40 motor:

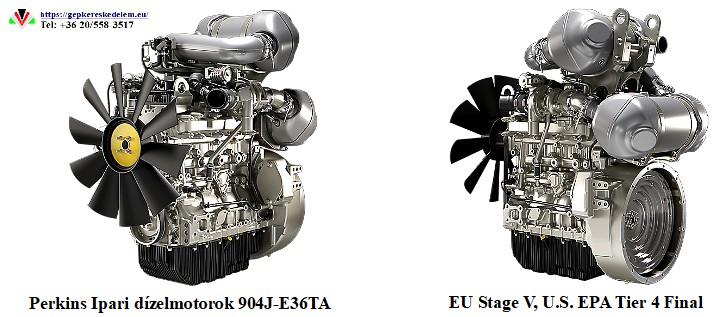

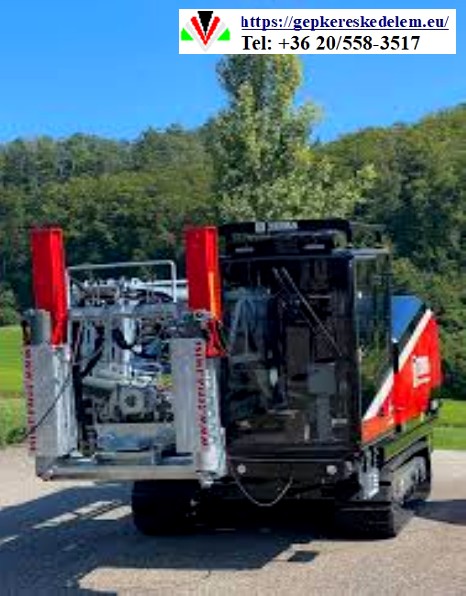

A TERRA-JET DJ 40 irányított fúróberendezés motorja egy Perkins Ipari dízelmotorok 904J-E36TA típusú, négyhengeres, turbófeltöltős dízelmotor. A motor 139 kW (189 LE) teljesítményt biztosít, ami elegendő a gép hidraulikus rendszerének és az összes fúrási funkciójának hatékony működtetéséhez.

A TERRA-JET DJ 40 erős Perkins motorja, robusztus hidraulikus rendszere és precíziós irányítási képességei biztosítják, hogy ez a bonyolult folyamat hatékonyan és pontosan végrehajtható legyen, még kihívást jelentő talajviszonyok között is.

Hogy tanulhatom meg a TERRA-JET DJ 40 irányított fúróberendezés kezelését:

A TERRA-JET DJ 40 irányított fúróberendezés kezelésének elsajátítása komoly képzést és gyakorlatot igényel, tekintettel a gép összetettségére és a munka speciális jellegére. Íme egy lépésről lépésre útmutató, hogyan tudod megtanulni a kezelését:

1. Elméleti képzés és alapok elsajátítása:

• Gépkönyv és kézikönyvek áttanulmányozása: Ez az első és legfontosabb lépés. Minden részletre kiterjedően meg kell ismerkedned a gép felépítésével, működésével, műszaki adataival, biztonsági előírásaival és karbantartási útmutatójával.
• HDD technológia alapjai: Meg kell értened az irányított fúrás alapelveit, a bentonit iszap szerepét, a fúrófejek típusait, a talajmechanika alapjait és a közműkutatás módszereit.
• Biztonsági előírások: Részletesen meg kell ismerned az összes munkavédelmi és balesetvédelmi szabályt, amely a HDD gépek üzemeltetésére vonatkozik. Ez kritikus fontosságú a saját és a kollégáid biztonsága érdekében.
• Hidraulikus és elektromos rendszerek alapjai: Nem kell mérnöknek lenned, de alapvető ismeretekkel rendelkezni kell a gép hidraulikus és elektromos rendszereinek működéséről, a hibák felismeréséhez és az alapvető problémák megoldásához.

2. Gyakorlati képzés és mentorálás:

• Gyártói képzés (ajánlott): A legideálisabb módja, ha a gép gyártója vagy hivatalos képviselője által szervezett képzésen veszel részt. Ezek a képzések általában elméleti és gyakorlati részekből állnak, és kifejezetten az adott géptípusra szabottak. Itt kapsz tanúsítványt is a sikeres elvégzés után.
• Tapasztalt operátor mellett: Kérj lehetőséget, hogy egy tapasztalt TERRA-JET DJ 40 operátor mellett dolgozhass, mint segítő. Figyeld meg a munkáját, kérdezz, és fokozatosan vegyél részt a kisebb feladatokban, mint például a fúrórudak előkészítése, a bentonit keverése.
• Szimulátoros képzés (ha elérhető): Egyes gyártók vagy képzőközpontok szimulátorokat is használnak, amelyekkel valósághű körülmények között gyakorolhatod a gép kezelését anélkül, hogy kockáztatnád a gépet vagy magad.
• Fokozatosan növekvő felelősség: Kezdd az alapvető feladatokkal, mint például a gép beindítása, leállítása, a lánctalpak mozgatása egyenes vonalban. Ezután fokozatosan haladj a komplexebb műveletek felé, mint a fúrás megkezdése, az irányítás a lokátorral, a bővítés és a csőhúzás.

3. Fúrási gyakorlat és tapasztalatszerzés:

• Kezdő fúrások felügyelettel: Az első önálló fúrásokat mindig egy tapasztalt felügyelő irányítása alatt végezd. Ő tud segíteni a problémák azonosításában és a helyes döntések meghozatalában.
• Különböző talajviszonyok: Próbálj meg a lehető legtöbb különböző talajtípuson dolgozni (homok, agyag, kavics, sziklás talaj), hogy megtanuld, hogyan reagál a gép és hogyan kell alkalmazkodni a változó körülményekhez.
• Hibaelhárítás: Ismerd meg a gyakori hibajelenségeket és azok elhárítását. Tudnod kell, mikor kell leállítani a fúrást és segítséget kérni.

Fontos szempontok:

• Türelem és precizitás: Az irányított fúrás precíz munkát igényel. Légy türelmes, és ne siess. A hibák költségesek lehetnek.
• Folyamatos tanulás: A technológia folyamatosan fejlődik, ezért mindig légy nyitott az új ismeretekre és képzésekre.
• Jó kommunikáció: A lokátoros csapat és a gépkezelő közötti tiszta és hatékony kommunikáció elengedhetetlen a biztonságos és sikeres munkavégzéshez.
• Gépismeret: Minden fúrás előtt és után ellenőrizd a gépet, végezd el az alapvető karbantartásokat, és ismerd fel az esetleges meghibásodások jeleit.

A TERRA-JET DJ 40 kezelővé válni időt és elkötelezettséget igényel, de egy nagyon keresett és jól fizető szakma lehet, ha alaposan elsajátítod.

A TERRA-JET DJ 40 irányított fúróberendezés hidraulikus berendezése a TERRA-JET DJ 40 irányított fúróberendezés hidraulikus berendezése:

Főbb elemek és funkciók:

• Hidraulikus szivattyú: A rendszer központi eleme. A motor által hajtott szivattyú a hidraulika olajat a rendszerben lévő nyomóvezetékbe pumpálja. Ez a nyomás a mozgás létrehozásához szükséges energia.
• Hidraulikus motorok és hengerek: A fúrófej forgatását hidraulikus motor hajtja, ami a megfelelő nyomatékot és fordulatszámot biztosítja a fúráshoz. A toló- és húzóerőért felelős mechanizmust pedig nagyméretű hidraulikus hengerek biztosítják. Ezek a hengerek pontosan szabályozzák a fúrófej előre-hátra mozgását a fúrás és a csőhúzás során.
• Vezérlőszelepek: A kezelő a hidraulikus rendszert vezérlőszelepekkel irányítja. Ezek a szelepek szabályozzák a hidraulika olaj áramlását a különböző hidraulikus motorokhoz és hengerekhez, így lehetővé téve a fúrási irány, a sebesség és az erő pontos szabályozását.
• Hűtőrendszer: A nagy teljesítményű hidraulikus rendszer intenzív munkavégzés során felmelegszik. Ezért egy hűtőrendszer gondoskodik a hidraulika olaj optimális hőmérsékleten tartásáról, megelőzve a túlmelegedést és a rendszer károsodását.

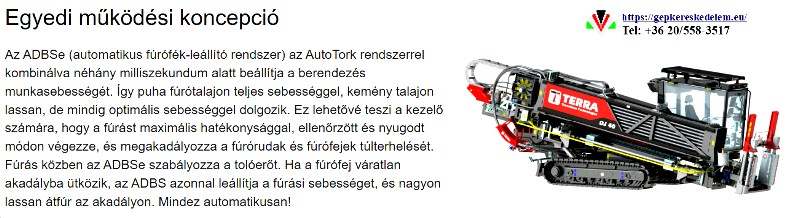

• AutoTork rendszer: A TERRA-JET DJ 40 szabadalmaztatott AutoTork hidraulikus rendszere automatikusan optimalizálja a hidraulikus motor fordulatszámát és nyomatékát. Ezzel megkönnyíti a kezelő munkáját, különösen változó talajviszonyok között, mivel a gép automatikusan alkalmazkodik az aktuális fúrási körülményekhez.
• Egyéb hidraulikus funkciók: A hidraulikus rendszer más kiegészítő funkciókat is ellát, mint például a fúrórúd-töltő és -ürítő rendszer, amely gyors és hatékony munkavégzést tesz lehetővé, valamint a stabilizáló talpak ki- és behúzását is hidraulika végzi.

A TERRA-JET DJ 40 irányított fúróberendezés hidraulikus berendezése adatai:

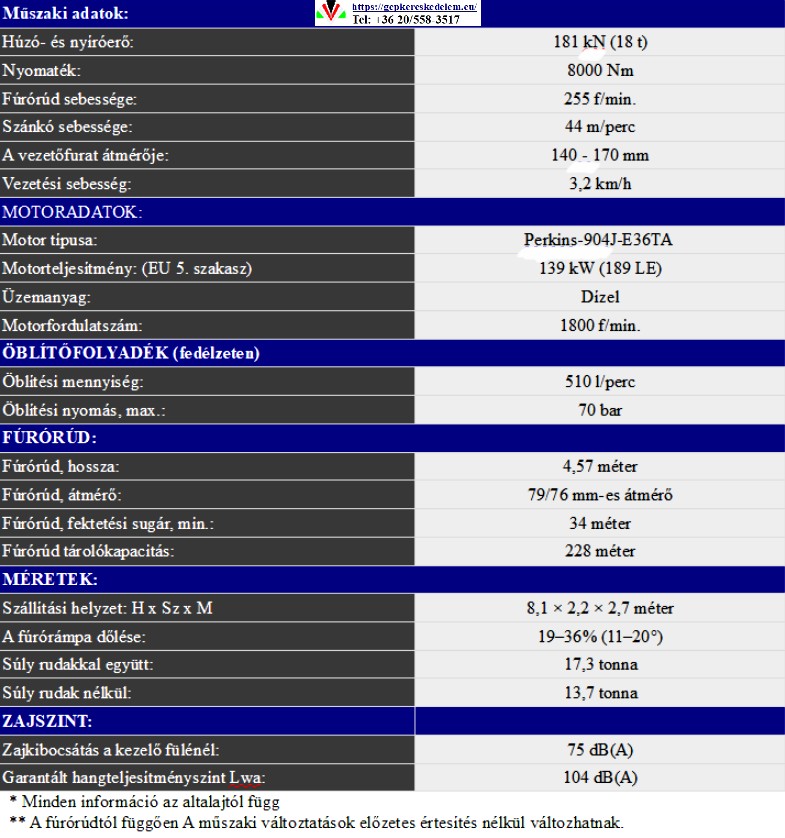

A TERRA-JET DJ 40 hidraulikus rendszere a gép legfontosabb műszaki adatait határozza meg.

Fúrás és tolás/húzás adatai:

• Toló- és húzóerő: 181 kN (18 tonna)
• Maximális orsó nyomaték: 8000 Nm
• Maximális orsó sebesség: 255 fordulat/perc (rpm)
• Előrehaladási sebesség (Carriage travel speed): 44 m/perc (145 f/perc)

Fúrófolyadék rendszer

• Maximális folyadékáramlás: 510 liter/perc
• Maximális folyadéknyomás: 70 bar

További jellemzők:

• Motor: A rendszert egy 139 kW-os (189 LE) Perkins dízelmotor hajtja.
• AutoTork rendszer: A szabadalmaztatott AutoTork rendszer lehetővé teszi a nyomaték és a fordulatszám közötti fokozatmentes váltást, manuális beállítási lehetőséggel. Összesen 11 sebességfokozat áll rendelkezésre.

A hidraulikus rendszer biztosítja a fúrófej forgatását, a fúrórudak előre-hátra mozgatását, és a fúrófolyadék szivattyúzását a hatékony munkavégzés érdekében.

A TERRA-JET DJ 40 fúróberendezés működés közben videó bemutatja a gép hidraulikus és egyéb rendszereit működés közben.

A TERRA-JET DJ 40 irányított fúró irányítása:

A TERRA-JET DJ 40 irányított fúróberendezés vezérlése és irányítása a modern technológiát és a felhasználóbarát kialakítást ötvözi, hogy a kezelő a lehető legpontosabban és legbiztonságosabban végezhesse el a fúrási feladatokat.

A vezérlés fő elemei:

A gép vezérlése több elemből áll, amelyek egymással szinkronban működnek a hatékony munkavégzés érdekében:

• Zárt vezetőfülke: A kezelő egy kényelmes, klimatizált vezetőfülkében ül, ahonnan teljes rálátása van a munkaterületre. A fülke zaj szigetelt, ami csökkenti a hosszú munkaórák alatti stresszt. A kezelő a fülkében található vezérlőpultról irányítja a fúrási műveleteket.

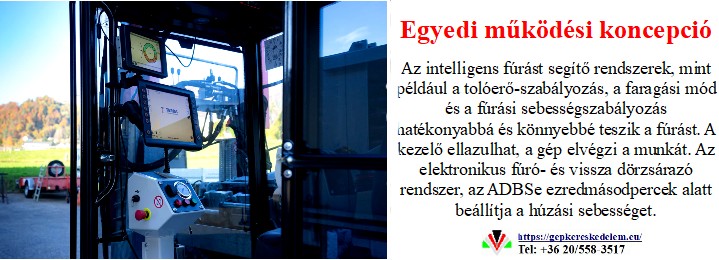

• Vezérlőpult és kijelzők: A központi vezérlőpulton a kezelő figyelemmel kísérheti a fúrási paramétereket, mint például a toló- és húzóerő, a nyomaték, a fordulatszám, és a fúrófolyadék nyomása.
• Vezeték nélküli távirányító: A gép a távirányítóval is működtethető, ami nagyban megkönnyíti a munkaterület előkészítését és a gép elhelyezését, mivel a kezelő a gépen kívülről is képes irányítani a lánctalpakat és a fúrórámpát.
• AutoTork rendszer: Ez a szabadalmaztatott hidraulikus vezérlőrendszer automatikusan optimalizálja a fúrófej nyomatékát és sebességét a talajviszonyoknak megfelelően. Ez a funkció csökkenti a kézi beállítások szükségességét, és hatékonyabbá teszi a fúrást.

A fúrás irányítása:

A fúrás irányítása speciális eszközökkel történik, hogy a fúrófej a kívánt pályán haladjon a föld alatt:

• Lokátoros rendszer: A fúrófej egy beépített jeladót tartalmaz, amely rádiójeleket bocsát ki. A felszínen lévő kezelő egy lokátorral követi a jelet, és valós időben látja a fúrófej pontos helyzetét, mélységét és dőlésszögét.
• Fúrófej: A fúrófej aszimmetrikus kialakítású. Amikor a fúrófej forog, egyenesen halad előre. Ha a kezelő meg akarja változtatni az irányt, leállítja a forgást és a fejet a kívánt irányba pozícionálja. Ezután a gép tolóereje révén a fúrófej a kívánt irányba mozdul el. Ezt a módszert a „carve mode” vagy „kitérő fúrás” néven ismerik.
• Fúrófolyadék: A fúrófolyadék (bentonit iszap) irányított nyomással is segítheti a fúrófej irányítását, különösen laza, homokos talajon. A folyadék kenést, hűtést és a fúrási törmelék eltávolítását is biztosítja.

A TERRA-JET DJ 40 irányított fúró biztonsági rendszere:

A TERRA-JET DJ 40 irányított fúróberendezés biztonsági rendszere átfogó védelmet nyújt a kezelő, a gép és a környezet számára. A modern technológiai megoldások és a gondos tervezés minimalizálja a balesetek kockázatát a nagynyomású hidraulikus rendszerek és a nagy teljesítményű fúróberendezések működése során.

A kezelő védelme:

• Zárt vezetőfülke: A gépkezelőt egy robusztus, zárt, és hangszigetelt fülke védi a külső zajtól, a vibrációtól és a fúrási területről származó potenciális veszélyektől, mint például a törmelékek repülése. A fülke kialakítása garantálja a maximális kilátást a munkaterületre, és védelmet nyújt felborulás esetén is (ROPS – Roll-Over Protective Structure).
• Ergonomikus vezérlés: A vezérlőpultot és a joystick-okat ergonomikusan helyezték el, hogy a kezelő kényelmesen, hosszú ideig dolgozhasson. A könnyen elérhető vészleállító gombok azonnali leállítást tesznek lehetővé bármilyen vészhelyzetben.
• Távoli vészleállítás: A vezeték nélküli távirányítón is található vészleállító gomb, ami lehetővé teszi a gép azonnali leállítását a gépen kívülről is.

A TERRA-JET DJ 40 irányított fúró biztonsági rendszere:

A TERRA-JET DJ 40 irányított fúróberendezés biztonsági rendszere átfogó védelmet nyújt a kezelő, a gép és a környezet számára. A modern technológiai megoldások és a gondos tervezés minimalizálja a balesetek kockázatát a nagynyomású hidraulikus rendszerek és a nagy teljesítményű fúróberendezések működése során.

A kezelő védelme:

• Zárt vezetőfülke: A gépkezelőt egy robusztus, zárt, és hangszigetelt fülke védi a külső zajtól, a vibrációtól és a fúrási területről származó potenciális veszélyektől, mint például a törmelékek repülése. A fülke kialakítása garantálja a maximális kilátást a munkaterületre, és védelmet nyújt felborulás esetén is (ROPS – Roll-Over Protective Structure).
• Ergonomikus vezérlés: A vezérlőpultot és a joystick-okat ergonomikusan helyezték el, hogy a kezelő kényelmesen, hosszú ideig dolgozhasson. A könnyen elérhető vészleállító gombok azonnali leállítást tesznek lehetővé bármilyen vészhelyzetben.
• Távoli vészleállítás: A vezeték nélküli távirányítón is található vészleállító gomb, ami lehetővé teszi a gép azonnali leállítását a gépen kívülről is.

A gép védelme:

• Túlnyomás elleni védelem: A hidraulikus rendszer nyomásszabályozó szelepekkel van ellátva, amelyek megakadályozzák a túlzott nyomás felépülését, ezzel védve a hidraulikus motorokat és hengereket a károsodástól.
• AutoTork rendszer: Az AutoTork rendszer nemcsak a hatékonyságot, de a biztonságot is növeli. Amikor a fúrófej túl nagy ellenállásba ütközik (pl. kőzetbe fúráskor), a rendszer automatikusan szabályozza a nyomatékot és a fordulatszámot, megakadályozva a fúrórudak túlzott terhelését és törését. Ez csökkenti a berendezés meghibásodásának és az anyagi károknak a kockázatát.
• Automatikusan záródó funkciók: A gép egyes részei, mint a fúrórúd-rakodó, automatikusan záródnak a nem kívánt mozgások megelőzése érdekében. Ez a funkció megakadályozza a kezelő vagy a személyzet sérülését.

Munkaterületi biztonság:

• Világítás és jelzőfények: A munkaterület megfelelő megvilágítása érdekében a gép nagy teljesítményű LED-es lámpákkal van felszerelve, amelyek jó láthatóságot biztosítanak éjszakai munka során is. A villogó jelzőfények és a riasztó hangok figyelmeztetik a körülötte dolgozókat a gép mozgására.

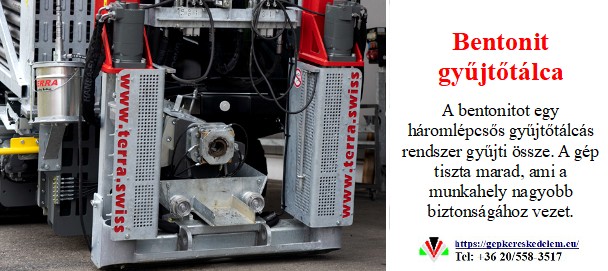

• Bentonit-gyűjtő rendszer: A TERRA-JET DJ 40 szabadalmaztatott bentonit-gyűjtő rendszere megakadályozza, hogy a fúróiszap a gép alvázára vagy a munkaterületre szóródjon. Ez tisztán tartja a gépet és csökkenti a megcsúszás vagy esés kockázatát.
• Vészleállító gombok: A gép több pontján elhelyezett vészleállító gombok lehetővé teszik a berendezés azonnali leállítását baleset vagy vészhelyzet esetén.

A TERRA-JET DJ 40 irányított fúróberendezés betonit ellátó rendszere:

A TERRA-JET DJ 40 irányított fúróberendezés bentonit ellátó rendszere a gép egyik kulcsfontosságú része, amely biztosítja a fúrófolyadék megfelelő keverését, szállítását és adagolását a fúrási műveletek során. A bentonit iszap szerepe a fúrás során rendkívül sokoldalú, és elengedhetetlen a sikeres munkavégzéshez.

A bentonit szerepe a fúrásnál:

A bentonit egy agyag alapú ásvány, amely vízzel keverve egy viszkózus, gélszerű iszapot képez. Ennek az iszapnak több kritikus feladata is van:

• Hűtés és kenés: Hűti a fúrófejet és a fúrórudakat, és kenést biztosít, csökkentve a súrlódást.
• A törmelék eltávolítása: A fúróiszap nagy sebességgel áramlik a fúrórúd belsejében, majd a fúrófejen keresztül a fúrólyukba jut. Viszkozitásának köszönhetően a kiöblíti a fúrás során keletkező törmeléket a fúrólyukból, és a felszínre szállítja.
• A fúrólyuk stabilizálása: A bentonit iszap nyomást fejt ki a fúrólyuk falára, ezzel megakadályozza az omlást vagy a beomlást. Különösen laza, homokos vagy kavicsos talajban létfontosságú.
• A fúrólyuk falának tömítése: Az iszap részecskéi egy vékony, stabil „iszaplepényt” képeznek a fúrólyuk falán, ami meggátolja a fúrófolyadék elszivárgását a környező talajba.

A bentonit ellátó rendszer részei és működése:

A TERRA-JET DJ 40 berendezés beépített bentonit rendszerrel rendelkezik, ami a következőket foglalja magában:

• Víz- és bentonit tartály: A gép beépített tartályaiban tárolja a tiszta vizet és a por alakú bentonitot.
• Keverőrendszer: A gép hidraulikus meghajtású keverőrendszere biztosítja a bentonitpor és a víz alapos és hatékony keverését, ami a megfelelő iszapminőség eléréséhez elengedhetetlen. A keverés sebessége és intenzitása a kezelő által szabályozható.
• Szivattyú: A rendszer egy nagy teljesítményű, hidraulikus szivattyúval van felszerelve, amely a kevert fúrófolyadékot a fúrórúdba pumpálja. A DJ 40 esetében ez a szivattyú 510 liter/perc maximális áramlásra és 70 bar nyomásra képes, ami még a nagyobb távolságú fúrásoknál is garantálja a megfelelő folyadékellátást.
• Vezérlés: A bentonit szivattyúja a kezelőfülkéből vezérelhető, így a kezelő a fúrási paramétereknek megfelelően tudja szabályozni az iszap áramlási sebességét és nyomását. Ez lehetővé teszi a precíz adagolást és a hatékony törmelékeltávolítást, ami elengedhetetlen a sikeres fúrólyuk fúrásához.

A TERRA-JET DJ 40 irányított fúróberendezés járórendszere:

A TERRA-JET DJ 40 irányított fúróberendezés járórendszere a gép mozgatásáért és stabilizálásáért felelős, ami elengedhetetlen a pontos fúrási műveletekhez.

Járórendszer:

A TERRA-JET DJ 40 lánctalpas (crawler) járórendszerrel rendelkezik, amely a következő előnyöket kínálja:

• Stabilitás: A széles lánctalpak nagy felületen érintkeznek a talajjal, így kiváló stabilitást biztosítanak, különösen egyenetlen vagy laza talajon. Ez a stabilitás kritikus a nagy toló- és húzóerő kifejtésekor, ami a sikeres irányított fúráshoz szükséges.
• Mozgékonyság: A lánctalpas kialakítás lehetővé teszi a gép számára, hogy nehéz terepen, például sárban, homokban vagy lejtős felületeken is könnyedén mozogjon.
• Talajvédelem: A lánctalpak egyenletesen osztják el a gép súlyát, ami csökkenti a talajra nehezedő nyomást, és minimalizálja a felszín károsodását, különösen érzékeny területeken.

A gép mozgását hidraulikus motorok hajtják, amelyek a lánctalpakat mozgatják. Ezt a rendszert a vezetőfülkéből vagy a vezeték nélküli távirányítóról is lehet irányítani.

Oszcilláló fúrórámpa:

A gép egyik kiemelkedő jellemzője a szabadalmaztatott, oszcilláló fúrórámpa. Ez a rendszer lehetővé teszi, hogy a fúrási szög beállítható legyen anélkül, hogy a lánctalpas járórendszer elhagyná a talajt.

• Beállítási tartomány: A fúrórámpa 11° és 20° közötti szögtartományban állítható.
• Előny: Ez a funkció biztosítja, hogy a gép mindig teljes súlyával a talajon maradjon, maximalizálva ezzel a stabilitást és a biztonságot a fúrási folyamat során. A fúrórámpa dőlésszöge hidraulikusan állítható.

A TERRA-JET DJ 40 rögzítő rendszere munkahelyzetben:

A TERRA-JET DJ 40 irányított fúróberendezés rögzítő rendszere munkahelyzetben kulcsfontosságú a stabilitás és a pontosság szempontjából, különösen a nagy toló- és húzóerők kifejtésekor. A gép alapvetően kétféle módon biztosítja a stabilitását a fúrás során: a lánctalpas alvázzal és a hidraulikus támasztólábakkal.

1. Lánctalpas alváz (Crawler Undercarriage):

• Súlyeloszlás és tapadás: A DJ 40 robusztus, széles lánctalpas alvázzal rendelkezik. A lánctalpak nagy felületen érintkeznek a talajjal, egyenletesen elosztva a gép súlyát (ami önmagában is jelentős). Ez a nagy érintkezési felület kiváló tapadást biztosít, ami elengedhetetlen a nagy toló- és húzóerők átviteléhez anélkül, hogy a gép megcsúszna vagy elmozdulna.
• Stabilitás a fúrás során: A lánctalpas rendszer alapvető rögzítőelemként funkcionál a fúrási művelet során. A gép tervezésénél fogva a fúrás közben a lánctalpak a talajon maradnak, még az oszcilláló fúrórámpa dőlésszögének változtatásakor is. Ez maximális stabilitást garantál, és megakadályozza a gép elmozdulását, ami ronthatná a fúrás pontosságát vagy balesetet okozhatna.

2. Hidraulikus támasztólábak (Stabilizer Legs / Jacks):

• Kiegészítő stabilizáció: Bár a lánctalpas alváz alapvető stabilitást biztosít, sok HDD gép – így a TERRA-JET DJ 40 is – rendelkezik kiegészítő hidraulikus támasztólábakkal. Ezeket a lábakat munkahelyzetben engedik le, hogy megemeljék a gép egy részét, vagy további pontokon rögzítsék a talajhoz.
• Szintezés: A hidraulikus támasztólábak segítségével a gép pontosan vízszintbe állítható a fúrás megkezdése előtt, ami kritikus a pontos irányítás és a fúrási pálya fenntartása szempontjából.
• Mozgás megakadályozása: Az erős hidraulikus lábak további pontokon rögzítik a gépet, ezzel teljesen kiküszöbölik a nem kívánt elmozdulást a fúrás vagy a csőhúzás nagy erői alatt. Ez különösen fontos, amikor a gép a maximális toló- vagy húzóerőt fejti ki.

A rögzítés jelentősége:

• Pontosság: A stabil rögzítés garantálja, hogy a fúrófej a tervezett pályán haladjon. Bármilyen elmozdulás a gépnél pontatlansághoz, eltéréshez vezethet.
• Biztonság: A fúrás során hatalmas erők hatnak. Egy nem megfelelően rögzített gép elmozdulhat, felborulhat, ami súlyos sérülésekhez vagy anyagi kárhoz vezethet. A stabil rögzítés megelőzi ezeket a veszélyeket.
• Hatékonyság: Egy stabilan rögzített gép hatékonyabban tudja átvinni az erőt a fúrófejre, így gyorsabban és akadálymentesebben halad a fúrás.

Összefoglalva, a TERRA-JET DJ 40 a robusztus lánctalpas alvázát és a hidraulikus támasztólábait használja arra, hogy a munkahelyzetben abszolút stabilitást biztosítson. Ez a kettős rögzítési rendszer alapvető fontosságú a precíz, biztonságos és hatékony irányított fúrási műveletekhez.

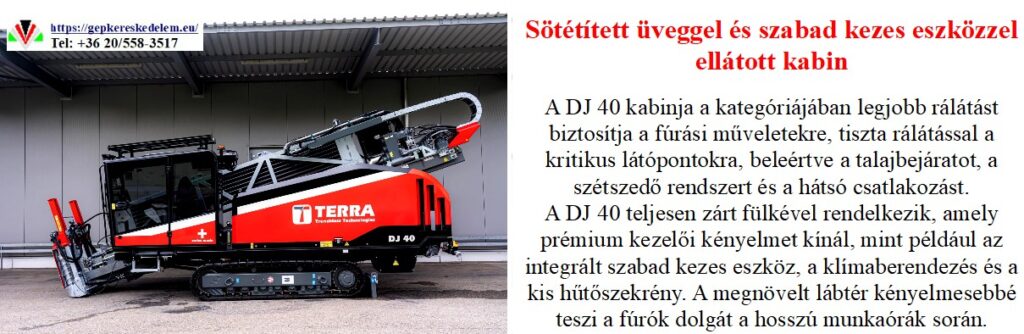

TERRA-JET DJ 40 vezető kabin:

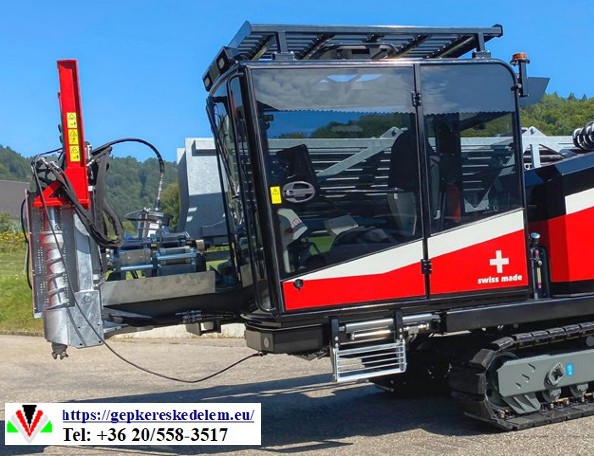

A TERRA-JET DJ 40 irányított fúróberendezés vezetőfülkéje a gép kezelőjének központi munkahelye, amelyet úgy terveztek, hogy maximális kényelmet, biztonságot és hatékonyságot biztosítson a hosszú munkaórák során. A modern fülke számos olyan funkcióval rendelkezik, amelyek megkülönböztetik a korábbi vagy egyszerűbb berendezésektől.

Főbb jellemzők és előnyök:

1. Zárt és klimatizált kialakítás:
   • Időjárás elleni védelem: A fülke teljesen zárt, így védi a kezelőt az esőtől, széltől, portól és a szélsőséges hőmérsékleti viszonyoktól (hideg/meleg).
   • Klíma- és fűtésrendszer: Beépített légkondicionáló és fűtés biztosítja az optimális hőmérsékletet, ami hozzájárul a kezelő kényelméhez és koncentrációjához.
2. Zajszigetelés:
   • A fülke hatékony zajszigeteléssel rendelkezik, ami jelentősen csökkenti a motor, a hidraulika és a fúrási műveletek zaját. Ez minimalizálja a kezelő fáradtságát, és javítja a hallásvédelmet.
3. Kiváló kilátás:
   • A nagy üvegfelületek és az átgondolt kialakítás kiváló panorámás kilátást biztosít a munkaterületre. Ez lehetővé teszi a kezelő számára, hogy folyamatosan figyelemmel kísérje a fúrási folyamatot, a környezetet és a körülötte dolgozó személyzetet.
   • A tükrök és kiegészítő kamerarendszerek (opcionálisan) tovább javíthatják a rálátást a nehezen látható területekre.
4. Ergonomikus kezelőpult és vezérlőelemek:
   • Joystick-ok és kapcsolók: Minden kezelőszerv, joystick és kapcsoló ergonomikusan van elhelyezve, könnyen elérhető és intuitív. Ez minimalizálja a kezelő mozdulatait és erőfeszítéseit.
   • Digitális kijelzők: A fülkében található nagyméretű, jól olvasható digitális kijelzők valós időben mutatják a fúrási paramétereket: toló- és húzóerő, nyomaték, fúrófolyadék nyomása, motor fordulatszám, hibaüzenetek stb. Ez lehetővé teszi a kezelő számára, hogy folyamatosan optimalizálja a fúrási folyamatot.
5. Kiegészítő funkciók a kényelemért:
   • Kényelmes ülés: Állítható, rugózott ülés, amely hosszú munkaórákon át is kényelmet biztosít.
   • Rádió/kihangosító rendszer: Beépített rádió és/vagy kihangosító rendszer a kommunikációhoz és a szórakozáshoz.
   • Hűtőszekrény/tárolórekeszek: Gyakran található a fülkében egy kis hűtőszekrény italoknak vagy ételnek, illetve tárolórekeszek a személyes tárgyaknak.
6. Biztonság:
   • ROPS/FOPS tanúsítvány: A fülke általában megfelel a ROPS (Roll-Over Protective Structure – felborulás elleni védelem) és FOPS (Falling Object Protective Structure – leeső tárgyak elleni védelem) szabványoknak, ami maximális biztonságot nyújt baleset esetén.
   • Vészleállító gombok: A kezelőpulton könnyen elérhető vészleállító gombok biztosítják a gép azonnali leállítását vészhelyzetben.

A TERRA-JET DJ 40 vezetőfülkéje tehát nem csupán egy védett tér, hanem egy modern, technológiailag fejlett irányítóközpont, amely a kezelő kényelmét és a munkavégzés hatékonyságát szolgálja.

Főbb jellemzők és előnyök:

1. Zárt és klimatizált kialakítás:
   • Időjárás elleni védelem: A fülke teljesen zárt, így védi a kezelőt az esőtől, széltől, portól és a szélsőséges hőmérsékleti viszonyoktól (hideg/meleg).
   • Klíma- és fűtésrendszer: Beépített légkondicionáló és fűtés biztosítja az optimális hőmérsékletet, ami hozzájárul a kezelő kényelméhez és koncentrációjához.
2. Zajszigetelés:
   • A fülke hatékony zajszigeteléssel rendelkezik, ami jelentősen csökkenti a motor, a hidraulika és a fúrási műveletek zaját. Ez minimalizálja a kezelő fáradtságát, és javítja a hallásvédelmet.
3. Kiváló kilátás:
   • A nagy üvegfelületek és az átgondolt kialakítás kiváló panorámás kilátást biztosít a munkaterületre. Ez lehetővé teszi a kezelő számára, hogy folyamatosan figyelemmel kísérje a fúrási folyamatot, a környezetet és a körülötte dolgozó személyzetet.
   • A tükrök és kiegészítő kamerarendszerek (opcionálisan) tovább javíthatják a rálátást a nehezen látható területekre.
4. Ergonomikus kezelőpult és vezérlőelemek:
   • Joystick-ok és kapcsolók: Minden kezelőszerv, joystick és kapcsoló ergonomikusan van elhelyezve, könnyen elérhető és intuitív. Ez minimalizálja a kezelő mozdulatait és erőfeszítéseit.
   • Digitális kijelzők: A fülkében található nagyméretű, jól olvasható digitális kijelzők valós időben mutatják a fúrási paramétereket: toló- és húzóerő, nyomaték, fúrófolyadék nyomása, motor fordulatszám, hibaüzenetek stb. Ez lehetővé teszi a kezelő számára, hogy folyamatosan optimalizálja a fúrási folyamatot.
5. Kiegészítő funkciók a kényelemért:
   • Kényelmes ülés: Állítható, rugózott ülés, amely hosszú munkaórákon át is kényelmet biztosít.
   • Rádió/kihangosító rendszer: Beépített rádió és/vagy kihangosító rendszer a kommunikációhoz és a szórakozáshoz.
   • Hűtőszekrény/tárolórekeszek: Gyakran található a fülkében egy kis hűtőszekrény italoknak vagy ételnek, illetve tárolórekeszek a személyes tárgyaknak.
6. Biztonság:
   • ROPS/FOPS tanúsítvány: A fülke általában megfelel a ROPS (Roll-Over Protective Structure – felborulás elleni védelem) és FOPS (Falling Object Protective Structure – leeső tárgyak elleni védelem) szabványoknak, ami maximális biztonságot nyújt baleset esetén.
   • Vészleállító gombok: A kezelőpulton könnyen elérhető vészleállító gombok biztosítják a gép azonnali leállítását vészhelyzetben.

A TERRA-JET DJ 40 vezetőfülkéje tehát nem csupán egy védett tér, hanem egy modern, technológiailag fejlett irányítóközpont, amely a kezelő kényelmét és a munkavégzés hatékonyságát szolgálja.

Milyen előnyei vannak a TERRA-JET DJ 40 irányított fúróberendezésnek a versenytársakkal szemben:

A TERRA-JET DJ 40 irányított fúróberendezés számos előnnyel rendelkezik a versenytársakkal szemben, amelyek miatt kiemelkedik a középkategóriás HDD gépek piacán. Ezek az előnyök a technológiai innovációból, a megbízhatóságból és a felhasználóbarát kialakításból erednek:

1. Kiemelkedő teljesítmény és hatékonyság

• Erős Perkins motor: A 139 kW (189 LE) teljesítményű Perkins dízelmotor bőséges erőt biztosít a toló- és húzóerőhöz (18 tonna), valamint a nagy nyomatékhoz, ami lehetővé teszi a hatékony munkát változatos talajviszonyok között, beleértve a keményebb rétegeket is.
• AutoTork rendszer: Ez a szabadalmaztatott rendszer automatikusan optimalizálja a fúrófej nyomatékát és sebességét, így a gép alkalmazkodik a talajellenálláshoz. Ez nemcsak növeli a fúrási hatékonyságot, hanem csökkenti a kezelő terhelését és a gép kopását is.
• Magas fúrófolyadék-áramlás: Az 510 liter/perc áramlási sebességű bentonit szivattyú biztosítja a hatékony törmelékeltávolítást és a fúrólyuk stabilizálását, ami elengedhetetlen a hosszabb és nagyobb átmérőjű fúrásoknál.

2. Különleges mobilitás és rugalmasság:

• Oszcilláló fúrórámpa: A szabadalmaztatott, 11-20° közötti dőlésszögben állítható fúrórámpa lehetővé teszi a fúrási szög beállítását anélkül, hogy a lánctalp elemelkedne a talajtól. Ez maximalizálja a stabilitást és a tolóerőt, még nehéz terepen is. Sok versenytárs gépe nem rendelkezik ilyen rugalmas behatolási szöggel.
• Kompakt méret, nagy teljesítmény: A DJ 40 a nagyobb HDD gépek technológiáját ötvözi egy viszonylag kompakt méretben, ami megkönnyíti a szállítást és a manőverezést szűkebb munkaterületeken is.

3. Kezelői kényelem és biztonság:

• Zárt, klimatizált vezetőfülke: A zaj szigetelt, klimatizált fülke kiváló munkakörülményeket biztosít a kezelőnek, még szélsőséges időjárási körülmények között is. Ez növeli a termelékenységet és csökkenti a fáradtságot.
• Vezeték nélküli távirányító: A gép külső távirányítással történő mozgatásának lehetősége felgyorsítja a munkaterület előkészítését és a gép pozicionálását, emellett biztonságosabbá teszi a manőverezést.
• Bentonit-gyűjtő rendszer: A szabadalmaztatott bentonit-gyűjtő rendszer tisztán tartja a gépet és a munkaterületet, minimalizálva a csúszásveszélyt és növelve a biztonságot.

4. Megbízhatóság és karbantarthatóság:

• Robusztus felépítés: A TERRA-JET gépek híresek robusztusságukról és hosszú élettartamukról, ami hosszú távon alacsonyabb üzemeltetési költségeket eredményez.
• Könnyű hozzáférhetőség a karbantartáshoz: A motorháztető teljesen felnyitható, ami megkönnyíti a motorhoz és a hidraulikus rendszerhez való hozzáférést a karbantartási és szervizelési feladatok során.
• Minőségi alkatrészek: A Perkins motor és más minőségi komponensek beépítése garancia a megbízható működésre és az alacsony meghibásodási arányra.

Összegzés:

A TERRA-JET DJ 40 a teljesítmény, a mobilitás, a kezelői kényelem és a megbízhatóság optimális kombinációját kínálja, ami versenyképes előnyt biztosít a piacon. Különösen az AutoTork rendszer és az oszcilláló fúrórámpa az, ami egyedivé teszi, és hatékonyabbá, precízebbé teszi a munkavégzést, mint sok más hasonló kategóriájú gép esetében.

TERRA-JET DJ 40 HDD jellemző hibák:

A TERRA-JET DJ 40 HDD egy rendkívül fejlett és megbízható gép, amit úgy terveztek, hogy a lehető legkevesebb meghibásodással működjön. A legtöbb probléma a nem megfelelő karbantartásból, a gép határainak túllépéséből vagy a kopó alkatrészek természetes elhasználódásából ered.

Hidraulikus rendszerrel kapcsolatos problémák:

A gép a hidraulikus rendszerre épül, így ennek állapota kulcsfontosságú.

• Teljesítménycsökkenés: A húzó- és tolóerő csökkenése gyakran a hidraulikus rendszerrel kapcsolatos problémákra utal. Ennek oka lehet alacsony olajszint, elhasznált vagy szennyezett olaj, illetve szivárgás a hidraulikus tömlőkön vagy csatlakozásokon.
• Túlmelegedés: A túlterhelés vagy a nem megfelelő hűtés a hidraulikaolaj túlmelegedéséhez vezethet. Bár a gép rendelkezik külső hűtővel, ennek eltömődése vagy meghibásodása komoly károkat okozhat a belső tömítésekben és a szivattyúban.

Fúrórendszer és mechanikai hibák:

A fúrás során a gép mechanikai alkatrészei is nagy terhelésnek vannak kitéve.

• Fúrószár-törés: A fúrórudak extrém terhelés vagy elhasználódás esetén eltörhetnek, különösen keményebb talajban vagy ha egy váratlan akadályba ütköznek. Bár a gép intelligens rendszerei csökkentik ezt a kockázatot, a fizikai törés lehetősége mindig fennáll.
• Fúrófej elakadása: A fúrófej elakadhat, ha a fúrófolyadék nem megfelelő, és emiatt a fúrt talajszemcsék rosszul távoznak, ami a fúrócsatorna beomlásához vezet. A beépített, nagy teljesítményű szivattyú segít megelőzni ezt, de a folyadék minősége kritikus.
• Forgatási problémák: A fúrócső forgatónyomatékának csökkenése a meghajtórendszer hibájára utalhat. Az AutoTork technológia automatikus beállításai is meghibásodhatnak, ami a gép hatékonyságát rontja.

Motor és vezérlőrendszer:

• Motorproblémák: A motor teljesítménye csökkenhet, ha a légszűrő vagy az üzemanyagszűrő elhasználódott.
• Vezérlőrendszer hibái: A modern elektronikus vezérlőrendszerek (mint az ADBSe) meghibásodása a gép hibás működéséhez vagy leállásához vezethet. Az elektronikus szenzorok és a vezérlőegység hibája a speciális funkciók kiesését okozhatja.

Összefoglalva, a TERRA-JET DJ 40 HDD berendezésnél fellépő problémák leggyakrabban a hidraulikus rendszer, a fúrófolyadék-ellátás és az automatizált vezérlőrendszerek területén merülhetnek fel, de ezek jellemzően a nem megfelelő karbantartásból vagy a normál kopásból erednek. A gyártó kiemeli a könnyű hozzáférést a gép belső részeihez a karbantartás és szervizelés megkönnyítése érdekében, ami a problémák megelőzését segíti.
