Hidraulikus fúróegység JOY 4 P Hyidra

A JOY 4 P a Hydra S.r.l. lánctalpas fúróberendezés-családjának az egyik legnagyobb és legerősebb tagja. Ez a modell egyértelműen átlépi a könnyű, szűk téri gépek kategóriáját, és a nehéz geotechnikai, komoly mélyépítési, valamint nagy mélységű vízkútfúrási feladatok professzionális alapgépe.

A JOY 4 P-t úgy tervezték, hogy a legkeményebb, legabrazívabb kőzetrétegekkel és a nagy átmérőjű, mély béléscsövezéssel is kompromisszumok nélkül birkózzon meg, miközben opcióként megőrizte a JOY széria egyedülálló rugalmasságát.

Műszaki felépítése, képességei és piaci szerepe a következők szerint foglalhatók össze:

Főbb alkalmazási területek

Nagy átmérőjű mikrocölöpözés és jet-grouting: Komoly ipari létesítmények, hidak, autópálya-műtárgyak teherhordó alapozása és talajstabilizálása.
Mély horgonyzás és támfal-visszahorgonyzás: Nagyméretű, összetett horgonyrendszerek telepítése mélyépítési munkáknál és bányászatban.
Ipari és lakossági nagy mélységű vízkútfúrás: Hatékony fúrás akár 150-200 méter feletti mélységekig, komplex talajszerkezetekben is.
Geotermikus szondamezők kivitelezése: Nagy sebességű, folyamatos munkavégzés többcsöves rendszerekkel.

Kiemelkedő jellemzők és működési előnyök

Masszív, túlméretezett kinematika: A fúrótornyot (Mast) tartó gémrendszer és a forgózsámoly rendkívül robusztus. A torony hidraulikusan tág határok között dönthető, forgatható és pozicionálható, így nehéz terepviszonyok, rézsűk mellett is stabil marad. A beépített nehéz kontroszin (eltoló szán) segítségével a torony brutális erővel feszíthető rá a munkaterületre.
A legnagyobb nyomatékú forgófejek (TR-sorozat): A JOY 4 P vázszerkezete és hidraulikus kapacitása lehetővé teszi a TR 1200 vagy még nagyobb forgófejek alkalmazását. Ez alacsony fordulatszámon 12 000 – 15 000 Nm maximális nyomatékot jelent, ami elengedhetetlen a nagy átmérőjű csigás fúrásokhoz (CFA) és a vastag falú acél béléscsövek lehajtásához omlós, kavicsos talajban.
„Split” (lekapcsolható) Power-Pack opció: Bár egy közel 9 tonnás gépről beszélünk, a Hydra ennél a modellnél is kínálja a teljesen leválasztható dízelmotoros tápegységet. Vastag, nagy áramlási kapacitású hidraulatömlőkkel a motor és a szivattyúcsoport a szabad ég alatt üzemelhet, miközben maga a fúróegység zárt gyárcsarnokokban, finomítókban vagy alagutakban dolgozik.
Fejlett digitális vezérlés és Data Logger: A gép szériaszerűen vagy opcióként ellátható fúrási adatgyűjtő rendszerrel. Ez valós időben monitorozza és naplózza a fúrási paramétereket (mélység, előtoló erő, nyomaték, öblítési nyomás), ami elengedhetetlen a modern cölöpözési és injektálási jegyzőkönyvek elkészítéséhez.

Piaci helyzete és versenytársai

A JOY 4 P a prémium, közép-nehéz geotechnikai fúrógépek piacát célozza meg. Közvetlen versenytársai a piacon a Comacchio MC 12 / MC 15, a Casagrande C6 XP / C8 szériák, valamint a Hütte HBR 204 / 205 modellek.

A Hydrát ebben a szegmensben is a kiváló, testre szabható konfigurálhatóság (a vevő egyedi igényei szerint gyártott torony- és szerszám-összeállítás), a megbízható európai prémium komponensek (Bosch Rexroth hidraulika) és a versenytársakhoz képest kedvezőbb beszerzési és fenntartási költség teszi rendkívül vonzóvá a professzionális mélyépítő vállalatok számára.

Alapfelszereltsége és opciói:

A Hydra JOY 4 P fúróberendezés a nehéz geotechnikai kategória tagjaként már alapkiépítésben is tartalmazza azokat a nagyteljesítményű gépészeti és strukturális elemeket, amelyek a nagy átmérőjű cölöpözéshez és mélyfúráshoz szükségesek. Moduláris szerkezete révén a gyári extra felszerelések listája kifejezetten a komplex, speciális mélyépítési technológiák kiszolgálására lett optimalizálva.

Gyári alapfelszereltség (Standard konfiguráció)

A masszív alapgép az alábbi kulcsfontosságú egységekkel hagyja el a gyárat:

Megerősített, széles lánctalpas járószerkezet: Nehéz kivitelű, nagy teherbírású acél lánctalpak cserélhető gumi papucsokkal (vagy vastag gumi lánctalpak), amelyek különösen nagy vonóerejű, beépített negatív fékkel ellátott hidromotorokkal vannak felszerelve.
Nagy teljesítményű dízelmotoros tápegység (Power-Pack): Integrált, hangszigetelt és rezgéscsillapított burkolat alatt elhelyezkedő Stage V emissziós turbódízel motor (100–140 LE közötti teljesítménnyel). Tartalmazza a megnövelt üzemanyag- és hidraulikaolaj-tartályt.
Túlméretezett hidraulikus csuklós gémrendszer: Masszív, kettős vagy megerősített munkahengerekkel megtámasztott gém és nehéz forgózsámoly, amely a 8-9 tonnás gép fúrótornyának abszolút stabil pozicionálását szavatolja durva terepviszonyok között is.
Nagy hajlítószilárdságú fúrótorony (Mast): Heavy-duty acélprofil váz, amely szerkezetileg alkalmas a legnagyobb nyomatékú forgófejek (pl. TR 1200) és a nehéz béléscső-oszlopok dinamikus terheléseinek (csavarás, hajlítás) elviselésére.
Brutális erejű előtoló rendszer: Nagy átmérőjű hidraulikus munkahenger vagy megerősített lánchajtás, amely alaphelyzetben is 60 kN – 70 kN (6–7 tonna) folyamatos előtoló és visszahúzó erőt biztosít.
Nagy teherbírású stabilizátorok: 4 db függetlenül vezérelhető, extra széles talpakkal és megnövelt munkahenger-átmérővel rendelkező hidraulikus talpaló a rezgésmentes rögzítéshez.

Milyen szerszámok rendelhetők:

A Hydra JOY 4 P fúróberendezéshez rendelhető szerszámok köre a gép megnövelt, 60–70 kN (6–7 tonna) előtoló/visszahúzó erejéhez, valamint a 12 000 – 15 000 Nm-es forgónyomatékához igazodik. Ez a kapacitás lehetővé teszi a heavy-duty (nehéz kivitelű), nagy átmérőjű és vastag falú fúrószerszámok alkalmazását is.

A géphez rendelhető professzionális szerszámrendszerek technológiák szerint csoportosítva:

1. Nagy átmérőjű cölöpözéshez és száraz fúráshoz (Csigás technológia)

A JOY 4 P felépítése ideális a nehéz cölöpfúró csigák (CFA) működtetésére omlékony vagy kötött talajokban egyaránt.

Nagy átmérőjű fúrócsigák (Augers): Heavy-duty kivitelben, jellemzően Ø 200 mm és Ø 300–350 mm közötti átmérőben, megerősített hatszög (hexagonal) vagy menetes gyors csatlakozókkal.
Megerősített csigafejek (Kaparó- és sziklafejek):
- Kaparófejek: Cserélhető keményfém (vídiás) lapkákkal és késekkel agyagos, márgás vagy homokos talajokhoz.
- Sziklafúró fejek: Kúpos kialakítású, forgó tüske fogakkal (bullet teeth) beton, aszfalt vagy kemény kőzetrétegek áttöréséhez.
Nehéz magfúró koronák (Core barrels): Nagyméretű, mintavevő csövek vídiás vagy gyémántbetétes vágóéllel, kifejezetten kemény sziklából történő folyamatos magmintavételhez vagy beton átfúrásához.

2. Nagymélységű és nagynyomású öblítéses fúráshoz (Vizes/Iszapos technológia)

Mély vízkutakhoz, hőszivattyús szondákhoz és Jet-Grouting talajstabilizáláshoz.

API szabványú fúrórudak: Vastag falú, nagy torziós ellenállású rudak (pl. API 2-7/8″ vagy 3-1/2″ menettel), amelyek bírják a 15 000 Nm-es csavaróhatást. A gép toronyhosszától függően a 3 méteres rúd hosszak is szériaszerűen használhatók.
Görgős fúrófejek (Tricone bits): Háromgörgős, wolfram-karbid betétes vagy acélfogas fejek nagymélységű, kemény kőzetfúráshoz.
PDC fúrófejek: Polikristályos gyémántszemcsés vágóéllel ellátott fejek abrazív kőzetek (pl. homokkő, gránit) rendkívül gyors és folyamatos forgó fúrásához.
Jet-Grouting szerszámkészlet: Speciális, nagy nyomásnak (akár 400-500 bar) ellenálló injektáló fúrószárak és fúvókák talajstabilizáló cementhabarcs-befecskendezéshez.

3. Nehéz béléscsövezési és horgonyzási rendszerek

A gép MD 305-ös vagy annál nagyobb kettős satuja lehetővé teszi az omlós falú furatok egyidejű vagy utólagos csövezését.

Vastag falú acél béléscsövek (Casing tubes): Jobb- vagy balmenetes, nagy falvastagságú csövek, akár Ø 305–325 mm átmérőig.
Béléscső papucsok (Casing shoes): Keményfém (vídiás) fogazattal vagy gyémánt szegmensekkel ellátott indítócső-végek, amelyek képesek átvágni a talajban lévő akadályokat (pl. tuskók, betonmaradványok, kövek).
Szimmetrikus és excentrikus túl fúró rendszerek (pl. Symmetrix, Odex, Neoteck): Olyan speciális szerszám kombinációk, amelyekkel a béléscső lehajtása és a belső fúrás egyszerre történik. A fúrás végén a pilótafej összezáródik és a belső fúróoszlop kihúzható, míg a béléscső a talajban marad.
Önfúró horgonyrudak (pl. Ischebeck, Titan rendszerek): Üreges horgonyrudak eldobható (elvesző) fúrófejjel a végükön. A fúrás során a rúd közepén keresztül cementiszapot pumpálnak a talajba, így a fúrás befejeztével a szerszám bent marad, és azonnal készre szerelt talajhorgonyként funkcionál.

4. Légkalapácsos fúráshoz (DTH – Down-The-Hole technológia)

Amikor a forgófej nyomatéka mellé brutális ütési energiára van szükség a legkeményebb bazalt, gránit vagy mészkő rétegekben.

Nagy átmérőjű lyukfúró légkalapácsok: A fúróoszlop aljára szerelhető, sűrített levegővel működtetett nehéz ütőművek (pl. 4″, 5″ vagy 6″-os méretben).
Légkalapács fúrófejek: Különböző kialakítású (domború, homorú, sík) gombos keményfém betétekkel a kőzet hatékony porításához.

5. Technológiai adapterek és rúdkezelő kiegészítők

Keresztfogadó és átmeneti adapterek (Subs): API menetek és hatszögcsatlakozók közötti átalakítók, valamint lengéscsillapító adapterek a forgófej hajtóművének védelmére légkalapácsos fúrásnál.
Nagynyomású öblítőfejek (Swivels): Külső, nagy teljesítményű iszapszivattyúk vagy kompresszorok csatlakoztatására szolgáló forgó egységek.
Hidraulikus vagy mechanikus rúdkiemelő és megfogó villák: A torony alsó részére vagy a satuk fölé szerelhető segédeszközök a nehéz csőoszlopok biztonságos megtartásához.

Hogyan működik?

A Hydra JOY 4 P egy összetett, elektrohidraulikus vezérlésű lánctalpas fúróberendezés. Működésének lényege, hogy a dízelmotor által termelt mechanikus energiát a nagyteljesítményű hidraulikarendszer nyomássá és olajáramlássá alakítja, amiből a fúrótorony mechanikus mozgásokat – forgatást, előtolást, ütést és pozicionálást – hoz létre.

A gép működési elve és a munkavégzés folyamata az alábbi főbb rendszerekre és lépésekre bontható:

1. Az energiaellátás és a „Split” működési elv

A rendszer szíve a Power-Pack (a tápegység).

Standard üzemmód: A Stage V emissziós dízelmotor és a hozzá kapcsolt, terhelésérzékelős (Load-Sensing) axiáldugattyús szivattyúcsoport egybe van építve a lánctalpas alvázzal. A szivattyúk a hidraulikaolajat magas nyomáson (300-320 bar) áramoltatják a vezértömbök felé.
„Split” (szétválasztott) üzemmód: Ha a munkaterület (pl. alagút vagy zárt csarnok) megkívánja, a dízelmotoros tápegység teljesen lekapcsolható a fúróvázról. Ilyenkor a gép akár 90 méter hosszú, megerősített hidraulikatömlő-kötegen keresztül kapja az olajnyomást a szabadban elhelyezett motorról, így magán a fúrási helyszínen nincs károsanyag-kibocsátás.

2. Pozicionálás és stabilizálás

Mielőtt a fúrás megkezdődne, a gépnek szilárdan rögzülnie kell.

A kezelő a rádió-távirányítóval a fúrási pontra navigálja a gépet a hernyótalpak segítségével.
A 4 db hidraulikus talpaló (stabilizátor) felemeli és vízszintezi a géptestet, tehermentesítve a lánctalpakat.
A megerősített csuklós gémrendszer a fúrótornyot (Mast) a kívánt szögbe állítja (ez lehet függőleges, vízszintes vagy tetszőlegesen döntött).
A torony alján lévő eltoló szán (kontroszin) segítségével a torony talpát hidraulikusan rányomják a talajra, hogy a fúrás közbeni reakcióerők ne mozdíthassák el a gépet.

3. A fúrási folyamat (Forgatás és Előtolás)

A fúrást a tornyon függőlegesen mozgó forgófej (pl. TR 1200 vagy TR 1500) és az előtoló rendszer összehangolt munkája végzi.

Forgatás: A hidroszivattyúk megpörgetik a forgófej hidromotorjait, amelyek a beépített mechanikus váltón keresztül akár 12 000 – 15 000 Nm nyomatékkal kezdik el forgatni a fúrószerszámot (csigát, fúrórudat vagy béléscsövet).
Előtolás: A forgatással egy időben egy nehéz munkahenger vagy lánchajtás elkezdi a forgófejet lefelé tolni a torony acélprofilján, maximum 60–70 kN (6-7 tonna) erővel kényszerítve a fúrófejet a talajba.
Öblítés: Az üreges tengelyű forgófejen keresztül a beépített vagy külső szivattyú fúróiszapot (vizet/bentonitot) vagy kompresszor segítségével sűrített levegőt présel a fúrószár belsejébe. Ez a közeg a fúrófejnél kilépve lehűti a szerszámot, és a furatfal és a fúrószár közötti gyűrűs térben a felszínre szállítja a kitermelt kőzetvágatékot (zagyot).

4. Rúdkezelés és béléscsövezés a kettős satuval

Ahogy a fúrás halad előre, a fúróoszlopot újabb rudakkal vagy béléscsövekkel kell meghosszabbítani. Ebben játszik kulcsszerepet a torony aljára szerelt MD 305 nehéz hidraulikus dupla satu:

Amikor a forgófej leért a torony aljára, az alsó satu hidraulikusan megfogja a földben lévő fúrócsövet, megtartva annak teljes súlyát.
A felső törősatu rászorít a cső felső részére, majd egy rövid, radiális hidraulikus mozdulattal (elcsavarással) „megtöri” a menetes csatlakozást, így a forgófej könnyen lecsavarható a csőről.
A forgófej visszamegy a torony tetejére, a beépített segédcsörlővel beemelik az új fúrócsövet vagy béléscsövet, a forgófej rácsavarodik, majd hozzáhegesztik vagy hozzátekerik a földben lévő oszlophoz. A satuk kioldanak, és a fúrás folytatódik.

5. Vezérlés és Biztonsági rendszerek

Rádió-távirányítás: A kezelő egy kényelmes, hevederes pultról, arányos (proporcionális) joystickokkal vezérel minden mozgást. Ez biztosítja, hogy a kezelő távol álljon a veszélyes zónától (forgó részektől, esetleges omlásoktól), de tökéletesen lássa a furat száját.
Biztonsági védőrács: A torony alsó szakaszán elhelyezett CE-konform védőrács megakadályozza, hogy a forgó szerszámokhoz kézzel hozzá lehessen érni. Ha a rács fúrás közben kinyílik, a gép automatikusan leállítja a forgást és az előtolást.
Data Logger (Adatgyűjtő): Fúrás közben a beépített szenzorok folyamatosan mérik az előtolási nyomást, a forgatónyomatékot, a mélységet és a fordulatszámot. Ezeket az adatokat a gép számítógépe rögzíti, így a munka végeztével pontos geotechnikai és kivitelezési napló (pl. cölöpözési jegyzőkönyv) tölthető le belőle.

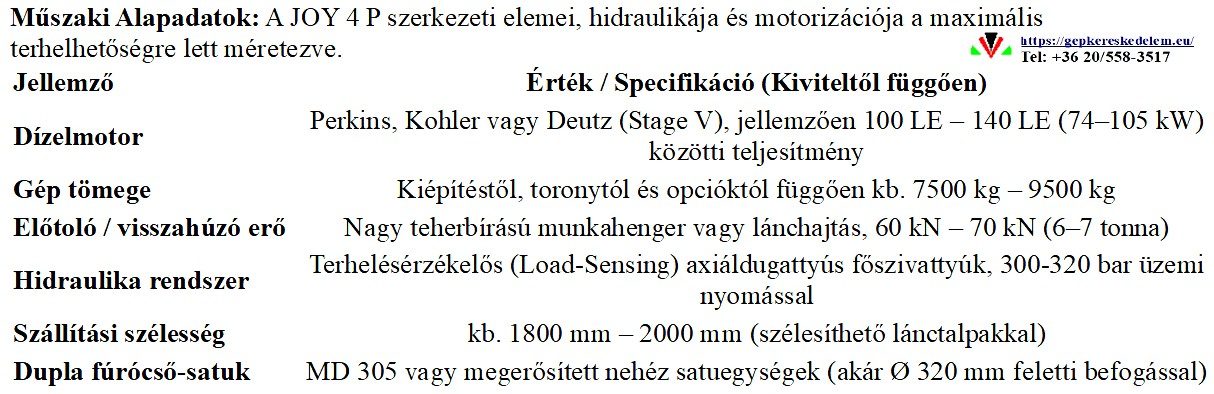

Műszaki adatok:

A Hydra JOY 4 P fúróberendezés részletes műszaki adatai hűen tükrözik a gép megnövelt kapacitását. A robusztusabb felépítésnek köszönhetően ez a modell lényegesen komolyabb nyomatéki és előtolási értékekkel rendelkezik, mint a JOY 2 P vagy JOY 3 P.

A berendezés részletes, gyári szintű specifikációi az alábbi kategóriák szerint alakulnak:

1. Motor és Erőforrás (Power-Pack)

Gyártó és típus: Perkins, Kohler vagy Deutz (Stage V környezetvédelmi besorolású, alacsony károsanyag-kibocsátású turbódízel motor)
Teljesítmény: 74 kW – 105 kW (100 LE – 140 LE közötti kiviteltől függően)
Hűtési rendszer: Nagy teljesítményű vízhűtéses rendszer, elektronikusan szabályozott hidraulikaolaj-hűtő ventilátorral
Üzemanyagtartály kapacitása: kb. 120–150 liter (hosszabb folyamatos műszakokhoz tervezve)
Zajszigetelés: Megerősített hangszigetelő burkolat (80 dB alatti zajszint közvetlenül a motor mellett)

2. Hidraulika rendszer

Szivattyúk típusa: Változó lökettérfogatú axiáldugattyús főszivattyú (terhelésérzékelős / Load-Sensing rendszer a forgatáshoz és előtoláshoz) + kiegészítő fogaskerekes szivattyúk a pozicionáláshoz és segédberendezésekhez
Rendszernyomás: 300–320 bar
Hidraulikaolaj-tartály: kb. 220–250 liter
Tömlőköteg opció (Split kivitelnél): Megnövelt átmérőjű, nagy áteresztőképességű hidraulikus tömlők gyors csatlakozókkal, maximum 90 méteres távolságig

3. Járószerkezet és Stabilizálás

Lánctalp típusa: Masszív acél lánctalp cserélhető gumi papucsokkal vagy vastag gumi lánctalp
Lánctalp hossza: kb. 2400–2600 mm
Szélesség (alaphelyzetben): 1800 mm – 2000 mm
Hidraulikus nyomtáv-szélesítés (opció/széria): A járószerkezet hidraulikusan kiszélesíthető (akár 2400 mm teljes szélességig) a maximális stabilitás érdekében fúrás és vonulás közben
Szintező talpak: 4 db nehéz kivitelű hidraulikus munkahenger, megnövelt talpalási magassággal és nagyméretű talpakkal, beépített biztonsági zárószelepekkel.

Választható Nagynyomatékú Forgófejek (Hydra TR-széria)

A JOY 4 P szerkezeti merevsége lehetővé teszi a legnagyobb nyomatékú Hydra fejek fogadását is:

TR 900 (Nagy átmérőjű cölöpözéshez és csigás fúráshoz):
- Maximális nyomaték: 9000 Nm
- Maximális fordulatszám: kb. 60–100 fordulat/perc
TR 1200 (Kifejezetten nehéz geotechnikai igényekhez):
- Maximális nyomaték: 12 000 Nm
- Maximális fordulatszám: kb. 40–60 fordulat/perc
TR 1500 (Maximális nyomatéki igényekhez, béléscsövezéshez):
- Maximális nyomaték: 15 000 Nm
- Maximális fordulatszám: kb. 30–50 fordulat/perc
Átmenő belső átmérő (Üreges tengely): Szériaszerűen vagy opcióként 100 mm-ig (Ø 4″) az akadálytalan öblítés érdekében.

6. Befogósatuk és Csörlő teljesítménye

Dupla satu típusa: MD 305 vagy megerősített nehéz satuegységek csavaró-törő funkcióval
Befogási tartomány (átmérő):
- MD 305: Ø 60 mm – Ø 305 mm (ideális nagyméretű béléscsövekhez)
- Heavy-duty opció: Akár Ø 325 mm – Ø 350 mm feletti átmérőig bővíthető kapacitás
Törőnyomaték (satuegység oldóereje): kb. 2500–3500 Nm
Hidraulikus segédcsörlő: A torony tetejére épített fordítócsigával, 3000 kg (30 kN) maximális vonóerővel.

7. Befoglaló méretek és Súly (Szállítási állapotban)

Hosszúság: kb. 4800–5500 mm (konfigurációtól és toronyhossztól függően)
Szélesség: 1800 mm – 2000 mm (összehúzott lánctalpakkal)
Magasság: kb. 2400–2600 mm
Össztömeg: Kiépítéstől, a torony hosszától, a választott forgófejtől és a satuktól függően kb. 7500 kg és 9500 kg között mozog. Szállítása középkategóriás vagy nehéz platós tehergépkocsival, illetve megfelelő teherbírású nehéz trélerrel oldható meg.

Piaci helyzete:

A Hydra JOY 4 P fúróberendezés piaci helyzete a közép-nehéz és nehéz kategóriájú univerzális geotechnikai fúróberendezések szegmensében határozható meg. Ez a gép jelenti a választóvonalat a kompakt, könnyen mozgatható szűk téri berendezések és a gigantikus, több tíz tonnás, kizárólag nagy cölöpözésre alkalmas monstrumok között. Olyan professzionális mélyépítő vállalatok alapgépe, amelyek komplex technológiákat (pl. jet-grouting, nehéz sziklahorgonyzás, mély béléscsöves cölöpözés) alkalmaznak változatos, gyakran mostoha terepviszonyok között.

A gép piaci pozícióját és versenyképességét az alábbi kulcstényezők határozzák meg:

1. Piaci pozicionálás és stratégiai előnyök

A JOY 4 P nem a tömegpiacot, hanem a magasan kvalifikált mélyépítési és nehéz geotechnikai szektort célozza meg:

Komplex infrastrukturális beruházások: Autópálya-építések, vasúti beruházások, hídalapozások és völgyhidak támfalainak visszahorgonyzása során a gép a 60–70 kN-os előtoló erejével és a 15 000 Nm-es nyomatékával a legkeményebb sziklákban vagy omlós kavicságyban is magabiztosan teljesít.
A „Split” (lekapcsolható) technológia csúcsa: Ebben a közel 9 tonnás súlycsoportban piaci ritkaságnak számít, hogy egy gép teljesen különálló, akár 90 méterre eltávolítható tápegységgel (Power-Pack) rendelkezzen. Ez hatalmas versenyelőnyt jelent az olyan speciális tendereken, ahol finomítók belső terében, metróalagutakban vagy meglévő ipari csarnokokban kell komoly alapozási vagy horgonyzási munkát végezni, ahol a dízelmotor füstje és rezgése nem tolerálható.

2. Legfőbb piaci versenytársak

A közép-nehéz geotechnikai szegmensben az európai piacon rendkívül éles a verseny, ahol a legnagyobb német és olasz gyártók dominálnak. A JOY 4 P legfőbb közvetlen riválisai:

Comacchio (MC 15 / MC 22): Az MC 15-ös széria a piac egyik legelterjedtebb alapgépe ebben a kategóriában. Kiváló kinematikával és elektronikai vezérléssel rendelkezik, a Hydra legmeghatározóbb közvetlen versenytársa.
Casagrande (C6 XP / C8): A mélyépítés világában a Casagrande név fogalom. A C6 XP és C8 modellek rendkívül tartósak, kiváló nemzetközi szervizháttérrel rendelkeznek, de árban és konfigurálhatóságban a Hydra gyakran rugalmasabb alternatívát kínál.
Hütte Bohrtechnik (HBR 204 / HBR 205): A Bauer-csoporthoz tartozó német gyártó prémium kategóriás gépei. Kimondottan a nehéz mikrocölöpözésre és jet-groutingra vannak optimalizálva, rendkívül magas műszaki színvonalat képviselnek, jellemzően magasabb árfekvés mellett.
Klemm Bohrtechnik (KR 805 / KR 806): Szintén a német prémium szegmens vezető szereplője, amely a precizitásáról és a rendkívül robusztus toronyszerkezeteiről ismert.

3. A JOY 4 P legfőbb piaci versenyelőnyei

A Hydra ezzel a modellel sikeresen tör utat magának a neves prémium gyártók mellett az alábbi tulajdonságok révén:

Kimagasló ár-érték és ROI (Megtérülés): Bár a gép a világ élvonalába tartozó komponensekből építkezik (Perkins/Deutz motorok, Bosch Rexroth hidraulika), a Hydra S.r.l. árpolitikája versenyképesebb, mint a legnagyobb német vagy olasz márkáké. Ez a kisebb és közepes méretű mélyépítő cégek számára gyorsabb megtérülést biztosít.
Egyedi gyári konfigurálhatóság: A Hydra nem sablongépeket gyárt. A vásárló igényei szerint módosítják a torony hasznos löketét, a választható TR- forgófejek nyomatékát (9000-től 15 000 Nm-ig) és az MD- satuegységek méretét. A gép így pontosan a cég fő profiljára (pl. jet-grouting vagy béléscsöves nehéz fúrás) szabható.
Integrált technológiai rugalmasság: A gép alapváza és hidraulikus rendszere úgy van méretezve, hogy a száraz csigás (CFA), az öblítéses, a légkalapácsos (DTH) és az önfúró horgonyzási technológiák között a szerszámok cseréjével minimális állásidővel lehessen váltani.

4. Értékállóság és használtgép-piaci kereslet

A 8–9 tonnás, rádió-távirányítású, modern Stage V motorral felszerelt fúrógépek a használtpiac legkeresettebb és legértékállóbb berendezései közé tartoznak. Mivel a JOY 4 P vázszerkezete és gémrendszere szerkezetileg túlméretezett, heavy-duty acélprofilokból áll, a kopások javítása után a gép mechanikailag szinte elnyűhetetlen. A nemzetközi piacon a használt Hydra gépek ára stabil, és a megnövekedett gyári szállítási határidők miatt a jó állapotú, azonnal munkára fogható példányok rendkívül gyorsan gazdára találnak.

Gyakorlati tapasztalatok és kritikus pontok a munkaterületen:

A JOY 4 P üzemeltetése során – a közel 9 tonnás össztömegből, a 70 kN-os (7 tonnás) előtolásból és a 15 000 Nm-es maximális forgónyomatékból adódóan – a gyakorlati tapasztalatok és a kritikus pontok már a nehéz mélyépítési kategória törvényszerűségeit tükrözik. Egy ekkora kaliberű berendezésnél a fizikai hatások, a szerkezeti feszültségek és a logisztikai igények is sokkal komolyabb odafigyelést követelnek, mint a kisebb modelleknél.

A nemzetközi és hazai nehéz geotechnikai projektek valós visszajelzései alapján a tapasztalatok és a kritikus pontok az alábbiak:

Pozitív gyakorlati tapasztalatok (Ahol a gép tarol)

Brutális nyers erő sziklában és omlós talajban: A kezelők egybehangzó véleménye szerint a TR 1500-as forgófej és a 7 tonnás visszahúzó erő kombinációja a gyakorlatban szinte megállíthatatlan. A gép omlós, vastag kavicságyban vagy kemény mészkőben, gránitban is (megfelelő DTH légkalapáccsal vagy szimmetrikus fúrórendszerrel) rendkívül stabilan, a fordulatszám és a nyomaték drasztikus esése nélkül halad.
Professzionális rúd- és csőkezelés: Mivel a 3 méteres horgonyrudak vagy a Ø 300 mm feletti nehéz acél béléscsövek kézi mozgatása fizikai képtelenség, az alapfelszereltségként vagy opcióként kínált 3 tonnás toronycsörlő és az MD 305-ös nehéz satuegység tökéletes összhangban működik. A csőcsere folyamata biztonságos és gyors, a nehéz elemek megemelése nem terheli a személyzetet.
Kivételes szerkezeti merevség: A túlméretezett gémrendszernek köszönhetően a gép fúrás közben – még maximális terhelés mellett is – teljesen rezgésmentes marad. Nem tapasztalható a kisebb gépekre jellemző „elcsavarodás” vagy a váz rugalmas megnyúlása, ami növeli a fúrási pontosságot.

Kritikus pontok és üzemeltetési kihívások (Amire kiemelten figyelni kell)

A hatalmas energiák és a komoly gépbefejezés a munkaterületen sajátos kockázatokat és figyelmet igénylő pontokat hoznak felszínre:

1. Súlypont és stabilitás vonuláskor (A nehéz torony hatása)

A JOY 4 P esetében a hosszú, megerősített torony, a nehéz törősatuk és a TR 1500-as forgófej együttes súlya jelentős fejtömeget eredményez.
Kritikus helyzet: Amikor a géppel egyenetlen terepen, rézsűn vagy mély sárban vonulnak, a magasan lévő súlypont miatt a borulásveszély valós kockázat.
Gyakorlat: Szállítás és vonulás közben a tornyot kötelező teljesen leengedni, a lánctalpak hidraulikus nyomtáv-szélesítését pedig a maximális (2400 mm-es) állásba kell kitolni. Meredek rámpákon a torony pozíciójával folyamatosan ellensúlyozni kell a gép dőlését.

2. Talajnyomás és alátámasztás fúrás közben

Bár a lánctalpak elosztják a gép közel 9 tonnás súlyát, fúrás közben, amikor az előtoló munkahenger 7 tonnával nyomja lefelé a szerszámot, a gép reakcióereje a hidraulikus talpalókra (stabilizátorokra) terhelődik át.
Kritikus pont: Puha, frissen feltöltött talajon vagy vizes fúróiszappal elárasztott munkaterületen a talpalók pontszerűen áttörhetik a talajfelszínt. Ha az egyik talp süllyedni kezd fúrás közben, a torony azonnal kibillen a függőleges tengelyből, ami a fúrószár beszorulásához vagy töréséhez vezethet. Nagyméretű, nehéz teherelosztó acél- vagy fapadlók alkalmazása szinte minden esetben kötelező.

3. Hidraulikaolaj-menedzsment és a tömlők védelme (Split üzemmód)

A 140 LE-s motor által meghajtott Load-Sensing szivattyúk hatalmas olajmennyiséget (literteljesítményt) mozgatnak. Ha a gépet leválasztott (Split) üzemmódban használják, a 300 bar feletti nyomás és a nagy áramlási sebesség miatt a hidraulikaolaj fokozottan melegszik.
Üzemeltetési szabály: A vastag hidraulikus főtömlőket tilos feszíteni, éles peremeken átvezetni, vagy részben feltekerve hagyni. A munkaterületen mozgó többi gépnek (pl. kotrók, homlokrakodók) szigorúan tilos áthajtani a földön fekvő tömlőkötegen, mert a belső szerkezeti sérülés azonnali, katasztrofális tömlőszakadást okoz a nagynyomású ágban.

4. A nehéz csavaró-törő satuk precíz beállítása

Az MD 305-ös vagy annál nagyobb satuegységek brutális szorítóerőt fejtenek ki. Ha a fúróiszapból származó durva homokszemcsék vagy cementiszap beágyazódik a satupapucsok közé, az rontja a fogást.
Kritikus pont: Ha a satu megcsúszik a nehéz acél béléscsövön, a papucsok edzett bordázata mélyen felszántja és tönkreteszi a cső falát, ami idő előtti anyagkifáradáshoz vezet. Ugyanakkor a túl nagyra állított szorítónyomás képes a vékonyabb falú horgonycsöveket oválissá préselni. A satupapucsok napi szintű tisztítása és a nyomásértékek technológiához igazítása elengedhetetlen.

5. Dinamikus túlterhelés a segédcsörlővel

Mivel a torony tetejére szerelt csörlő hatalmas (3 tonna feletti) vonóerőre képes, a kezelők gyakran elkövetik azt a hibát, hogy a furatban megszorult, megszorult fúrószerszámot nyers erőből, a csörlővel próbálják meg kirángatni.
Veszélyforrás: Ez a fajta hirtelen, dinamikus rángatás olyan extrém hajlítónyomatéknak teszi ki a fúrótorony felső harmadát és a szánvezető betéteket, amely a toronyszerkezet maradandó deformációját, vagy a fordítócsigák törését okozhatja. A beszorult szerszámokat mindig hidraulikus visszahúzással (Pull-back) és finom forgatással kell kiszabadítani, a csörlőt kizárólag anyagmozgatásra szabad használni.

Kiknek ajálnlott:

A Hydra JOY 4 P hidraulikus fúróberendezés a nehéz, professzionális geotechnikai kategória tagja. Ez a közel 9 tonnás gép nem a lakossági, kisméretű munkák szerszáma, hanem a komoly mérnöki és mélyépítési projektek alapgépe.

A gép beszerzése és üzemeltetése az alábbi vállalkozások és piaci szereplők számára jelent stratégiai és gazdasági előnyt:

1. Professzionális mélyépítő és speciális alapozó cégeknek

Olyan vállalatok számára, amelyek nagy teherbírású szerkezetek alapozásával és talajmegerősítéssel foglalkoznak.

Nagy átmérőjű mikrocölöpözést végzőknek: Ideális azoknak a cégeknek, amelyek rendszeresen fúrnak Ø 250–325 mm közötti teherhordó cölöpöket ipari csarnokokhoz, raktárbázisokhoz vagy hidak hídfőihez.
Jet-Grouting technológiát alkalmazóknak: A gép hidraulikus kapacitása és toronyszerkezete tökéletesen alkalmas a nagynyomású talajstabilizáló cementbefecskendezés (jet-grouting) precíz végrehajtására, ahol a fúrószár folyamatos, lassú és egyenletes visszahúzása és forgatása a követelmény.

2. Infrastruktúra- és közműépítő nagyvállalatoknak

Támfal- és rézsűstabilizálási szakcégeknek: Autópályák, vasúti bevágások, völgyhidak és bányafalak biztosításánál, ahol tömegesen kell mély, nagyméretű szikla- és talajhorgonyokat (tie-rods) vagy önfúró horgonyrendszereket (pl. Ischebeck) telepíteni. A gép masszív gémrendszere lehetővé teszi a torony extrém szögekben való stabil megtartását is.
Közlekedésfejlesztési projektek kivitelezőinek: Alagútépítések, metróberuházások és vasúti műtárgyak építésénél, ahol a gép robusztussága elengedhetetlen a változatos és kiszámíthatatlan geológiai rétegek áttöréséhez.

3. Zárt téri és speciális környezetű projektek specialistáinak

Finomítókban, metrókban és gyárak belső terében dolgozóknak: Kifejezetten ajánlott olyan cégeknek, amelyek meglévő, működő gyárcsarnokok bővítésénél, vagy vegyipari környezetben végeznek utólagos alapozást. A „Split” (lekapcsolható) Power-Pack révén a gép úgy képes leadni a

15 000 Nm-es nyomatékot a csarnokon belül, hogy a dízelmotor füstje és rezgése teljesen kívül marad

(akár 90 méteres távolságban).

4. Ipari és nagymélységű vízkútfúróknak, geotermikus kivitelezőknek

Nagymélységű és gyűjtő-kutak fúróinak: Azoknak a professzionális kútfúróknak, akik 150-200 méter feletti mélységekig, vagy nagy átmérőjű ipari/mezőgazdasági öntözőkutak kiépítésével foglalkoznak, ahol vastag falú acél béléscsövezést kell alkalmazni omlásveszélyes, kavicsos rétegeken keresztül.
Geotermikus szondamezők telepítőinek: Nagyobb középületek, szállodák vagy lakóparkok hőszivattyús szondamezőinek kivitelezéséhez, ahol a napi haladási sebesség (a 3 méteres rudak gyors kezelése révén) döntő tényező a jövedelmezőség szempontjából.

Összegzés: Mikor a JOY 4 P a jó döntés?

A kistestvérekkel (JOY 2 P és JOY 3 P) szemben a JOY 4 P beszerzése akkor indokolt, ha:

A vállalkozás kinőtte a 3-5 tonnás gépek kapacitását, és a tendereken elvárt technológiákhoz (pl. Ø 300 mm feletti csövezés, jet-grouting, fúrási adatnaplózás/Data Logger) elengedhetetlen a nehézgépi háttér.
A cég logisztikailag és gépparkban fel van készülve egy közel 9 tonnás berendezés szállítására és kiszolgálására (nehéz tréler, komoly teherautók, nagy kapacitású külső szivattyúk/kompresszorok).
A projektek során állandó elvárás a folyamatos, többműszakos munkavégzés nehéz sziklában vagy abrazív talajban, ahol a váz merevsége és a 15 000 Nm-es TR 1500-as forgófej nyers ereje garantálja a határidők betartását.

Milyen tartalék alkatrészeket ajánlott a gép közelében tartani a folyamatos munkavégzés érdekében:

A JOY 4 P üzemeltetése során – a közel 9 tonnás össztömeg, a 320 baros maximális hidraulikus nyomás és a

15 000 Nm-es forgónyomaték miatt – a tartalék alkatrészek biztosítása még kritikusabb, mint a kisebb modelleknél. Egy ekkora kaliberű gép leállása komoly kötbéreket, vagy technológiai veszteségeket (pl. a furat beomlását, jet-groutingnál a cement idő előtti megkötését) okozhat.

A folyamatos és zavartalan munkavégzés érdekében az alábbi tartalék alkatrészeket és részegységeket ajánlott a gép közvetlen közelében – a felvonulási konténerben vagy a kísérő szervizautóban – tartani:

1. Extrém igénybevételnek kitett kopóalkatrészek

Ezek az elemek közvetlenül viselik a fúrási reakcióerőket és a koptató közegek (iszap, homok, cement) hatásait.

MD 305 Satupapucsok (Befogó pofák): Mivel a JOY 4 P nehéz, nagy átmérőjű acél béléscsöveket és vastag horgonyokat teker össze és tör meg, a satupapucsok bordázata óriási terhelést kap. A megkopott vagy fúróiszappal eltömődött pofák megcsúsznak a csőfalon, ami teljesen megbénítja a rúdkezelést. Mindig legyen kéznél legalább két garnitúra a leggyakrabban használt csőátmérőkhöz.
Nagy teherbírású toronycsúszó betétek (Szánvezető műanyagok/bronzlapok): A nehéz TR 1200/1500 forgófejek és a 7 tonnás előtoló erő miatt a torony acélprofilján futó szánvezető betétek fokozottan kopnak. Ha ezek elhasználódnak, a forgófej szánja kotyogni kezd, ami tönkreteszi a fúrás egytengelyűségét.
Forgófej öblítőtömítések (Swivel tömítőgyűrűk): Ha öblítéses fúrást vagy jet-grouting injektálást végez, a forgófej üreges tengelyébe integrált speciális nagynyomású (vagy koptató zagyra tervezett) tömítések a homok és cement koptató hatása miatt idővel áteresztenek. Cserepéldány nélkül az öblítéses fúrás azonnal leáll.

2. Hidraulikai gyorssegély (A 320 baros üzemi nyomáshoz)

A gép nagy teljesítményű Load-Sensing rendszere miatt a tömlők és csatlakozások sérülése a leggyakoribb hibaforrás.

Fő hidraulikatömlők (Forgófej ágak) és Gyors csatlakozók: A forgófejhez futó, folyamatosan mozgó nagy nyomású és nagy áramlási keresztmetszetű tömlőkből (különösen a Split kivitel 90 méteres hosszabbítóiból) kötelező előre legyártott tartalékot tartani.
Vakdugók és mérőcsatlakozók (Minipress): Hibakereséshez és a hidraulikus körök szakaszolásához elengedhetetlen egy minőségi vakdugó-készlet, amellyel a sérült ág leköthető a javításig.
Profi O-gyűrű és préshüvely készlet: Colos és metrikus méretű, magas nyomást bíró (90 Shore keménységű) tömítőgyűrűk dobozos készlete a szivárgások azonnali elhárításához.

3. Motor- és Karbantartási szervizcsomagok

A 100–140 LE-s Stage V környezetvédelmi normás turbódízel motorok (Perkins/Deutz/Kohler) rendkívül érzékenyek a tiszta üzemanyagra és a megfelelő hűtésre.

Kettős üzemanyagszűrő és előszűrő (Vízleválasztó): A munkaterületi kannás vagy tartályos tankolásokból származó szennyeződések azonnal vészüzembe tehetik vagy leállíthatják a motort.
Levegőszűrő készlet (Fő- és biztonsági szűrő): A száraz csigás vagy légkalapácsos fúrás során keletkező finom kőzetpor órák alatt eltömítheti a szűrőt, ami teljesítménycsökkenést és a motor túlmelegedését okozza.
Hűtőventilátor ékszíjak: A megnövelt olajáramlás miatt a hűtés kritikus. Egy elszakadt szíj miatt a gép percek alatt túlmelegszik.

4. Elektromos és Vezérlési elemek

Rádió-távirányító pótakkumulátor és töltő: Mindig legyen egy második, teljesen feltöltött akkumulátor a töltőn, hogy a műszakot ne kelljen megszakítani.
Vezetékes összekötő kábel (Umberical cable): Ha a rádiófrekvencia a mélypincékben vagy ipari környezetben leárnyékolódik, vagy a távirányító elektronikája meghibásodik, a gép ezzel a kábellel közvetlen összeköttetéssel, vezetékesen tovább üzemeltethető.
Alapvető indítórelék és biztosítékok: A nehéz kőzetfúrás okozta rázkódás és a vibráció miatt kilazuló vagy kiégő elektromos apróságok ellen.

5. Technológiai és Biztonsági kiegészítők

Csörlőkötél fordítócsiga és seklik: Mivel a torony tetején lévő segédcsörlő 3 tonnát mozgat, a kötélzet és a fordítócsiga rögzítései óriási dinamikus rántásokat kapnak.
Edzett csapszegek és sasszegek: A fúrórudak, béléscső-adapterek és a toronytalp rögzítéséhez használt csapok könnyen elvesznek a sárban.
Magas réztartalmú speciális menetzsír: Nem közvetlen alkatrész, de ha elfogy, a nagy nyomatékú TR 1500-as forgófej úgy össze fogja préselni a fúrócsövek meneteit, hogy azokat a hidraulikus satu sem tudja többet szétszedni sérülés nélkül.

Érdekli a hidraulikus fúróegység JOY 4 P Hyidra?

Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani az Ön munkáihoz legjobban illő modellt és konfigurációt.

Sámuel Kovács József

e-mail: samuel@gepkereskedelem.eu
