Hidraulikus fúróegység JOY 2 P Hyidra

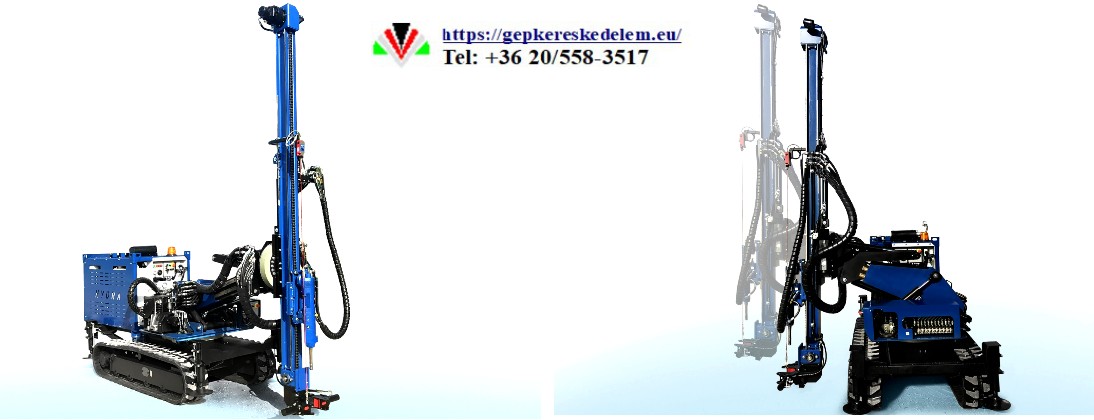

A JOY 2 P egy rendkívül sokoldalú és kompakt, lánctalpas kivitelű dízel-hidraulikus fúróberendezés, amelyet az olasz Hydra S.r.l. gyárt. Kifejezetten a nehezen hozzáférhető, szűk helyeken végzett professzionális fúrási munkákhoz tervezték, de stabil felépítése és ereje miatt nyílt terepen is kiválóan megállja a helyét.

A gép legfőbb műszaki jellemzői és gyakorlati előnyei a következők:

Főbb alkalmazási területek

• Mélyépítés és geotechnika: Mikrocölöpök (mini-piles) fúrása, alapozási munkák, talajhorgonyok (tie-rods) kivitelezése.
• Kutatófúrások: Mintavételezés, talajmechanikai vizsgálatok, hidrogeológiai és nyersanyagkutatás.
• Víz- és energiabeszerzés: Kisebb átmérőjű vízkutak fúrása, valamint geotermikus szondák telepítése.

Kiemelkedő szerkezeti megoldások

• Lekapcsolható hidraulikus tápegység (Power-Pack): A JOY széria egyik legnagyobb gyakorlati előnye, hogy a hidraulikus tápegység (a dízelmotorral és a szivattyúkkal) teljesen leválasztható a fúróvázról. A két egység akár 90 méter hosszú hidraulikus tömlővel is összeköthető. Ez lehetővé teszi, hogy a füstölő és zajos motort a szabad ég alatt hagyjuk, miközben a tiszta fúróegységgel zárt, beltéri vagy akár robbanásveszélyes helyeken dolgozunk.
• Rugalmas kinematika: A forgózsámolyra szerelt csuklós gém rendkívüli mozgásszabadságot biztosít. A torony mind vízszintes, mind függőleges irányban 90° + 90°-ban hidraulikusan elforgatható, így a gép tengelyére merőleges vagy tetszőlegesen dőlt furatok is könnyedén elkészíthetők, akár nehéz terepviszonyok mellett is.
• Kezelhetőség: A biztonságos és pontos munkavégzés érdekében a berendezés hordozható vezérlőpanellel vagy akár rádió-távirányítással is működtethető.

Alkalmazható fúrási technológiák és tartozékok

A gép univerzális kialakítású, így a talajviszonyoknak megfelelően többféle fúrófejjel és kiegészítővel szerelhető fel:

• Fúrási módok: Csigás fúrás (augers), száraz/öblítéses forgó fúrás, görgős/rotopercussziós fúrás, valamint légkalapácsos fúrás (down-the-hole hammer).
• Kompatibilis forgófejek: A Hydra TR-sorozatú üreges tengelyű forgófejei (TR22, TR150, TR350, TR600, TR900), amelyek akár integrált THOR ütvefúró kalapáccsal is kombinálhatók.
• Opcionális kiegészítők: Különböző teljesítményű víz- és iszapszivattyúk (pl. 30–50 bar nyomású egységek), hidraulikus tokmány, 900 kg vagy 3000 kg teherbírású csörlő, valamint mágneses fúrócső-adagoló rendszer.

Alapfelszereltsége és opciói:

A Hydra JOY 2 P hidraulikus fúróberendezés moduláris felépítésű, így a gyári alapfelszereltséget a munkák jellegétől függően rendkívül széles opciós listával lehet kiegészíteni. Az alábbiakban olvasható a gép alapkiépítése és a legfontosabb választható tartozékok csoportosítása:

Gyári alapfelszereltség (Standard konfiguráció)

Az alapgép tartalmazza mindazokat a szerkezeti elemeket, amelyek a gép biztonságos mozgásához és az alapvető pozicionáláshoz szükségesek:

• Lánctalpas járószerkezet: Fix szélességű gumi lánctalpak (vagy acél lánctalpak gumi papucsokkal), amelyek hidraulikus hajtóművel és beépített negatív fékkel rendelkeznek.
• Dízelmotoros tápegység (Power-Pack): Beépített, hangszigetelt burkolattal ellátott dízelmotor, amely közvetlenül hajtja a hidraulika szivattyúkat. Tartalmazza az üzemanyag- és a hidraulikaolaj-tartályt, valamint az olajhűtőt.
• Csuklós gémrendszer és forgózsámoly: A torony tartókarja, amely manuális vagy alap-hidraulikus mozgatással biztosítja a fúrótorony pozicionálását.
• Alap fúrótorony (Mast): Acélprofil váz, amely az előtoló munkahengert (vagy láncos előtolást) és a forgófej szánszerkezetét hordozza.

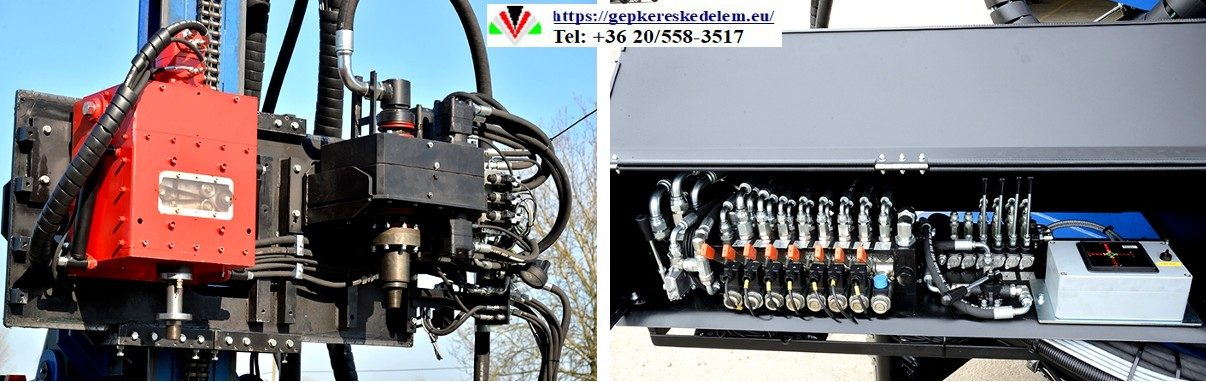

• Vezérlőtömb: A géptestre szerelt, kézi karos hidraulikus vezérlőegység a járószerkezet, a talpalók és a torony mozgatásához.
• Stabilizátorok: 4 db egymástól függetlenül vezérelhető, hidraulikus talpaló munkahenger a gép szintezéséhez.

Választható opciók és kiegészítők (Gyári extra felszerelések)

A gép a fúrási technológiához (csigás, öblítéses, légkalapácsos, mikrocölöpözési) igazítható az alábbi modulokkal:

1. Tápegység és váz módosítások

• Lekapcsolható Power-Pack: Különálló keretre szerelt motor- és szivattyúegység gyors csatlakozókkal és hosszabbítható (akár 90 m) tömlőköteggel.
• Szélesíthető lánctalp: Hidraulikusan állítható nyomtáv a nagyobb stabilitás vagy a szűkebb helyeken való átjárás érdekében.

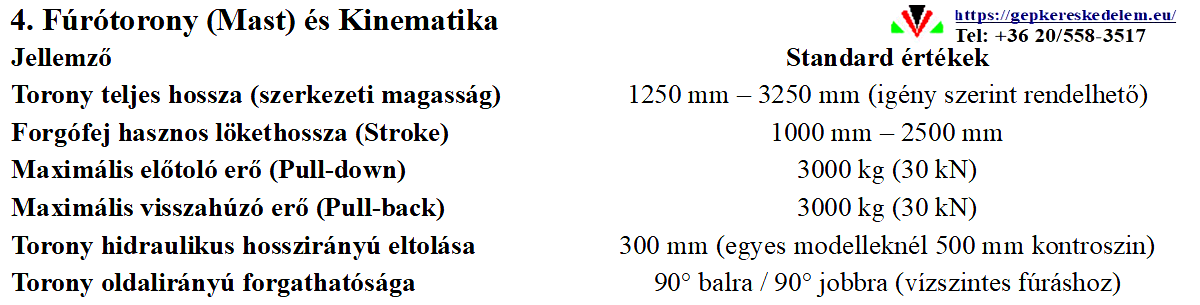

2. Torony (Mast) és Előtolás opciók

• Különböző toronyhosszúságok: A löket (stroke) és a hasznos fúrócső-hossz igény szerint választható (pl. 1,2 m-től egészen a 3 m feletti kivitelekig).
• Nagyobb előtoló és visszahúzó erő: Megerősített munkahengerek vagy láncos hajtások a 30 kN (3 tonna) feletti teljesítményhez.
• Irányváltó és eltolható szán (Deplacement slide): A torony hidraulikus hosszirányú eltolását (kontrólszint) biztosító szerkezet a precíz pozicionáláshoz.

3. Forgófejek és ütőművek (Rotary heads)

• Hydra TR-szériás forgófejek: Választható nyomaték- és fordulatszám-tartományok (pl. TR22, TR150, TR350, TR600, TR900) az átmérő és a talajkeménység függvényében.
• Üreges tengelyű kialakítás: Központi átmenő furattal a fúróiszap, a víz vagy a sűrített levegő bevezetéséhez.
• THOR hidraulikus felső kalapács: Forgó-ütő (rotopercussziós) fúráshoz integrálható egység.

4. Befogók és törősatuk (Chucks and Clamps)

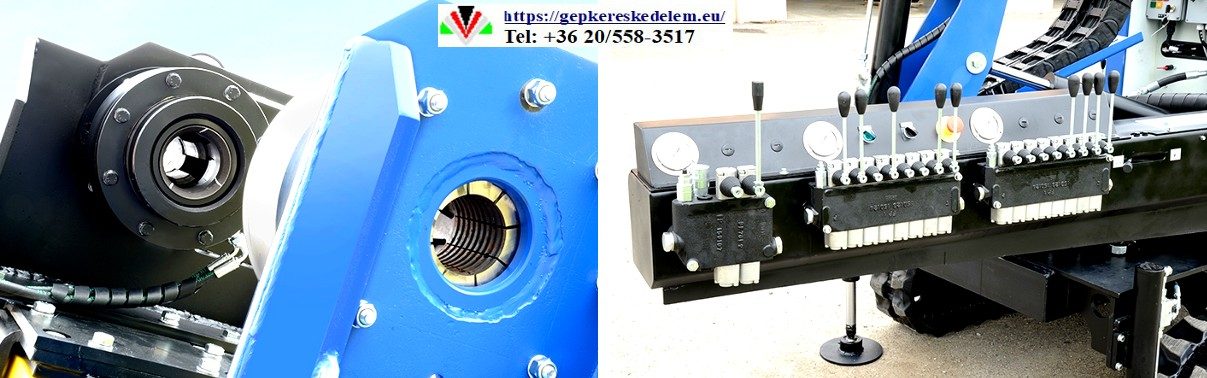

• Dupla hidraulikus satu: Alsó fix és felső forgatható (törő) satu a fúrócsövek és béléscsövek hidraulikus összetekeréséhez és meglazításához.
• Választható átmérők: MD 135, MD 205 vagy nagyobb MD 305-ös satuegységek a használt csőméretekhez igazítva.
• Hidraulikus tokmány (Chuck): A forgófej alá szerelhető csőbefogó.

5. Öblítő- és iszapszivattyúk, csörlők

• Beépített szivattyúk: Hidraulikus hajtású csigás (mono) szivattyúk vagy centrifugál szivattyúk a fúróiszap keringetésére, illetve nagynyomású dugattyús szivattyúk a tiszta vizes öblítéshez.
• Hidraulikus csörlő: A torony tetejére szerelt fordítócsigával, 900 kg-tól egészen 3000 kg-os teherbírásig, a fúrórudak és szerszámok gyors mozgatásához.

6. Vezérlés és Biztonság

• Rádió-távirányító (Radio Remote Control): Teljes értékű vezeték nélküli vezérlés, amellyel a kezelő biztonságos távolságból, jobb rálátással irányíthatja a fúrást és a pozicionálást.
• CE-konform biztonsági védőketrec: Hidraulikusan nyitható/zárható védőrács a forgó részek körül, amely nyitott állapotban lekapcsolja a forgatást a balesetek megelőzése érdekében.
• Mágneses csőemelő és adagoló: Segédberendezés a nehéz acélcsövek kézi erő nélküli mozgatásához.

Hogyan működik?

A JOY 2 P egy elektrohidraulikus elven működő fúróberendezés. Működésének lényege, hogy a dízelmotor által termelt mechanikus energiát a hidraulikaszivattyúk nagy nyomású olajárammá (hidraulikus energiává) alakítják. Ez az olajáram hajtja meg a gép minden egyes mozgó alkatrészét a lánctalpaktól a forgófejig.

A gép működése az indítástól a fúrásig a következő főbb lépésekre bontható:

1. Az erőforrás és a hidraulika működése (Power-Pack)

A gép lelke a hangszigetelt burkolat alatt elhelyezkedő Stage V környezetvédelmi normás dízelmotor.

• A motor közvetlenül megpörgeti a hozzá kapcsolt hidraulikus szivattyúcsoportot (általában fogaskerekes vagy dugattyús szivattyúkat).
• A szivattyúk felszívják a hidraulikaolajat a tartályból, és nagynyomású vezetékeken keresztül eljuttatják a vezértömbökhöz.
• Lekapcsolt üzemmód: Ha a tápegységet leválasztjuk a vázról, az olajáramlás a hosszú (akár 90 méteres) flexibilis ikertömlőkön keresztül jut el a távolban lévő fúrótoronyhoz, miközben a motor a szabadban üzemel.

2. Helyszínre állás és szintezés

A terület megközelítése után a gép stabilizálása következik, ami elengedhetetlen a pontos fúráshoz:

• Járószerkezet: A lánctalpakat külön-külön hidraulikus hidromotorok hajtják. A gép helyben is képes megfordulni a lánctalpak ellentétes járatásával.
• Talpalás: A kezelő a vezérlőpultról vagy rádió-távirányítóval működésbe hozza a 4 db független hidraulikus talpalót. Ezek kiemelik a géptestet, és teljesen vízszintesbe szintezik a szerkezetet, tehermentesítve a lánctalpakat.

3. A fúrótorony pozicionálása (Kinematika)

Mielőtt a fúrás megkezdődne, a tornyot be kell állítani a kívánt szögbe:

• A csuklós gémrendszer hidraulikus munkahengerei segítségével a torony (mast) felemelhető, dönthető, illetve a forgózsámoly révén oldalirányban is elforgatható (akár függőleges, akár teljesen vízszintes pozícióba).
• A hosszirányú eltoló szán (kontroszin) segítségével a torony talpa közvetlenül a talajra nyomható, így a fúrási reakcióerő nem a gép vázát, hanem közvetlenül a talajt terheli.

4. A fúrási folyamat (Forgatás és Előtolás)

A fúrás a forgófej (Rotary) és az előtoló rendszer összehangolt munkájával történik:

• A forgatás: A torony szánszerkezetén mozgó hidraulikus forgófej (pl. TR-sorozat) nagy nyomatékkal forgatja a fúrórudat vagy csigát. Az üreges tengelyen keresztül a fúrófejbe folyamatosan áramolhat az öblítő közeg (víz, iszap vagy sűrített levegő).
• Az előtolás és visszahúzás: Miközben a rúd forog, a torony belsejében lévő hidraulikus munkahenger (vagy lánchajtás) folyamatos, szabályozható lefelé irányuló nyomást (előtolást) fejt ki a forgófejre, préselve azt a talajba. Amikor a furat elkészült, ugyanez a rendszer húzza ki a szerszámot (visszahúzó erő).
• Az öblítés és anyagszállítás: * Száraz fúrásnál (csiga): A spirálmenetek mechanikusan hordják fel a kitermelt talajt.
  • Öblítéses fúrásnál: A beépített iszapszivattyú folyadékot pumpál a fúrócső belsejébe, ami a fúrófejnél kilépve felhozza a hordalékot a cső és a furatfal közötti gyűrűs résen.

5. Csőcsere és rúdoldás a hidraulikus satukkal

Ahogy mélyül a furat, újabb fúrócsöveket kell toldani a rendszerbe:

• Amikor a forgófej elérte a torony alsó pontját, a dupla hidraulikus satu alsó tagja szorosan megfogja a talajban lévő fúrócsövet, megtartva annak súlyát.
• A felső (törő) satu hidraulikusan megmozdítja és meglazítja a forgófej és a cső közötti menetes kapcsolatot.
• A forgófejet lecsavarják, felemelik a torony tetejére, behelyezik az új fúrócsövet (akár a segédcsörlővel, akár kézzel), majd a forgófej rátekeri magát az új szekcióra, és a fúrás folytatódik. A folyamat fordítottja történik a rudak kiszerelésekor (szerszámkiépítés).

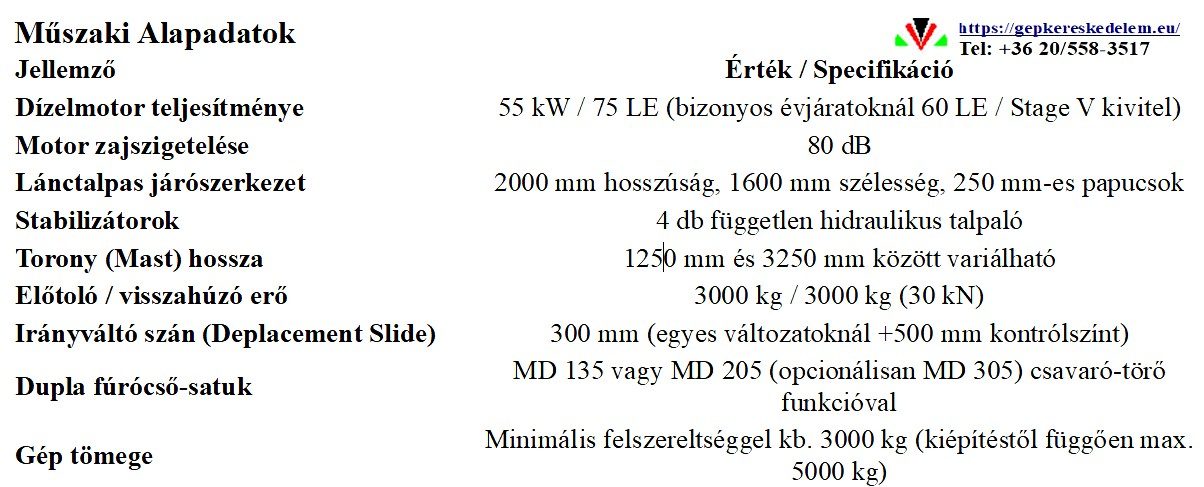

Műszaki adatok:

A Hydra JOY 2 P hidraulikus fúróberendezés részletes, gyári szintű műszaki adatai az alábbi kategóriákra bontva rendszerezik a gép képességeit. A berendezés moduláris felépítése miatt a pontos értékek a választott hidraulikus forgófejtől és toronyhossztól függően változhatnak.

1. Motor és Erőforrás (Power-Pack)

• Gyártó és típus: Perkins, Kohler vagy Yanmar (újabb szériáknál Stage V környezetvédelmi besorolású dízelmotor)
• Teljesítmény: 55 kW (75 LE) / 60 LE (kiviteltől függően)
• Hűtési rendszer: Vízhűtéses, kombinált hidraulikaolaj-hűtővel
• Üzemanyagtartály kapacitása: kb. 60–80 liter
• Zajszint: 80 dB (megerősített hangszigeteléssel a burkolaton)

2. Hidraulika rendszer

• Szivattyúk típusa: Fő dugattyús szivattyú (a forgatáshoz és előtoláshoz) + segéd fogaskerekes szivattyúk a pozicionáláshoz
• Rendszernyomás: 250–280 bar
• Hidraulikaolaj-tartály: kb. 120–150 liter
• Tömlőköteg opció (Lekapcsolható kivitelnél): Maximálisan 90 méter távolságig toldható a tápegység és a fúróváz között

3. Járószerkezet és Stabilizálás

• Lánctalp típusa: Gumi lánctalp (opcionálisan acél, gumi papucsokkal)
• Lánctalp hossza: 2000 mm
• Szélesség (alapkiépítésben): 1600 mm
• Nyomtáv-szélesítés (opció): Hidraulikusan kitolható lánctalpak a nagyobb oldalirányú stabilitásért
• Lánctalp papucs szélessége: 250 mm
• Szintező talpak: 4 db független hidraulikus munkahenger, beépített zuhanásgátló szelepekkel.

5. Választható Forgófejek (Hydra TR-széria) teljesítménye

A gép végleges nyomatéka és fordulatszáma a felszerelt hidraulikus hajtóműtől függ. A leggyakoribb konfigurációk:

• TR 22 / TR 150 (Kisebb átmérőkhöz, nagyobb fordulatszámra):
  • Maximális nyomaték: 1500–2200 Nm
  • Maximális fordulatszám: 200–400 fordulat/perc
• TR 350 / TR 600 (Közepes, univerzális geotechnikai munkákhoz):
  • Maximális nyomaték: 3500–6000 Nm
  • Maximális fordulatszám: 100–200 fordulat/perc
• TR 900 (Nagy átmérőjű mikrocölöpökhöz és csigás fúráshoz):
  • Maximális nyomaték: 9000 Nm
  • Maximális fordulatszám: 50–80 fordulat/perc
• Átmenő belső átmérő (Üreges tengely): Opcionálisan 50 mm-től 75 mm-ig az öblítőközegek fogadására.

6. Befogósatuk és Csörlő

• Dupla satu típusa: MD 135 vagy MD 205 (opcionálisan MD 305)
• Befogási tartomány (átmérő): * MD 135: Ø 40 mm – Ø 135 mm
  • MD 205: Ř 50 mm – Ř 205 mm
  • MD 305: Ř 60 mm – Ř 305 mm
• Törőnyomaték (satuk kioldó ereje): kb. 1200–1800 Nm
• Segédcsörlő vonóereje: 900 kg vagy 1500 kg (opcionálisan 3000 kg-ig megerősítve, fordítócsigával a torony tetején)

7. Befoglaló méretek és Súly (Szállítási állapotban)

• Hosszúság: kb. 3200–3800 mm (toronytól és gémtől függően)
• Szélesség: 1600 mm (összehúzott lánctalpakkal)
• Magasság: kb. 1800–2200 mm
• Össztömeg: Alapfelszereltséggel kb. 3000 kg, maximális kiegészítőkkel, satukkal és nehéz forgófejjel felszerelve elérheti a 4500–5000 kg-ot.

Piaci helyzete:

A Hydra JOY 2 P a nemzetközi és a hazai speciális mélyépítési piacon egy kifejezetten jól beágyazott, stabil pozíciójú réteggép (niche termék). Nem a tömegtermelésben használt, óriási cölöpözőgépekkel versenyez, hanem a kompakt, nehezen hozzáférhető helyekre tervezett fúróberendezések prémium kategóriájában foglal helyet.

A piaci helyzetét meghatározó legfontosabb tényezők az alábbiak szerint foglalhatók össze:

1. Piaci pozicionálás és célcsoport

A gép közvetlen célközönsége a geotechnikai, alapozási és mélyépítési szakvállalkozások, valamint a vízkútfúró és geotermikus kivitelezők. A piacon az „univerzális svájci bicska” szerepét tölti be:

• Míg a nagy lánctalpas fúrók elakadnak a szűk városi foghíjtelkeken, pincékben, ipari csarnokokban vagy meredek rézsűkön, a JOY 2 P a lekapcsolható tápegységének és a kompakt méreteinek köszönhetően gond nélkül bevethető.
• Azok a cégek választják, akik egyetlen berendezéssel szeretnének mikrocölöpözést, talajhorgonyzást, mintavételt és kútfúrást is végezni.

2. Legfőbb piaci versenytársak

A kompakt geotechnikai fúróberendezések piacát domináló európai (főleg olasz és német) gyártók jelentik a közvetlen konkurenciát. A JOY 2 P leginkább a következő modellekkel versenyez a vevők kegyeiért:

• Comacchio (MC széria, pl. MC 3 vagy MC 4): Talán a legnagyobb közvetlen konkurens. Nagyon hasonló moduláris felépítést és olasz hidraulikai precizitást képviselnek.
• Casagrande (pl. C4 vagy C6 széria): Szintén prémium olasz márka, bár a Casagrande kínálata gyakran a valamivel nehezebb kategória felé tolódik el.
• Beretta Piccoli (pl. T44 vagy T46): Kimondottan a kompakt, beltérben is használható fúrókra szakosodott olasz gyártó, erős alternatíva a piacon.
• Hütte Bohrtechnik (pl. HBR 202): A Bauer-csoport tagjaként a német mérnöki precizitást képviseli a kis fúrók piacán, jellemzően magasabb árfekvéssel.

3. Versenyelőnyök a piacon

A Hydra JOY 2 P-t a következő tulajdonságai emelik ki a versenytársak közül, biztosítva stabil piaci részesedését:

• A zseniális „Split” (lekapcsolható) kialakítás: A motor és a fúróváz akár 90 méteres tömlővel való szétválaszthatósága a piacon az egyik leghatékonyabb és legátgondoltabb megoldás a beltéri/zárt téri munkákhoz.
• Kiváló ár-érték arány: Az olasz hidraulikai gyártókra jellemzően a Hydra is képes a csúcskategóriás komponenseket (Perkins/Kohler motorok, Bosch Rexroth vagy Sauer-Danfoss hidraulika) versenyképesebb áron kínálni, mint a prémium német versenytársak.
• Rendkívül rugalmas konfigurálhatóság: A gyártó nem kényszeríti rá a vevőre a fix csomagokat; a fúrótorony hossza, a forgófej nyomatéka (TR-sorozat) és a satuegységek mérete szinte teljesen egyedileg, a vevő fő profiljához igazítva állítható össze.

4. Értékállóság és használtgép-piac

A JOY 2 P a használt gépek piacán is kifejezetten keresett modell. Mivel a váza robusztus acélszerkezet, a hidraulikus elemei és motorjai pedig szabványos, világszerte könnyen beszerezhető és javítható prémium márkákból állnak, a gépek amortizációja lassú. Egy jó állapotú, karbantartott használt JOY 2 P-t a mélyépítő cégek gyorsan elkapkodnak, mivel azonnal munkára fogható, és a beszerzési ideje töredéke egy új gyári rendelésnek.

Gyakorlati tapasztalatok és kritikus pontok a munkaterületen:

A JOY 2 P üzemeltetése során a hazai és nemzetközi mélyépítő cégek, valamint kútfúró szakemberek visszajelzései alapján kirajzolódik a gép valós, gyakorlati arca. Bár egy rendkívül strapabíró és sokoldalú berendezésről van szó, a mindennapi nehéz terepviszonyok és a speciális fúrási feladatok felszínre hozzák a technológia korlátait és a kiemelt figyelmet igénylő pontokat.

A gyakorlati tapasztalatokat az alábbiak szerint lehet összegezni:

Pozitív gyakorlati tapasztalatok (Ahol a gép bizonyít)

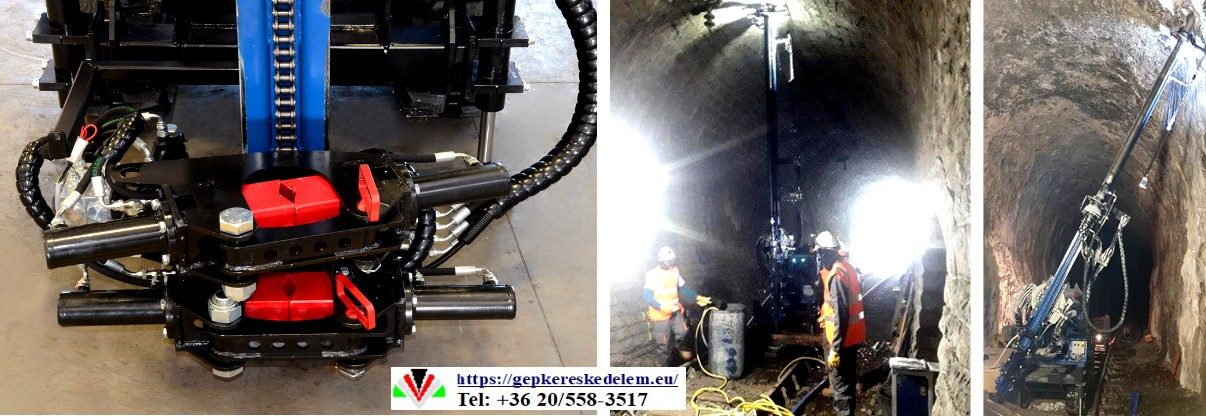

• Zárt téri és pincemunkák hatékonysága: A lekapcsolható tápegység (Power-Pack) a gyakorlatban valódi életmentő. Amikor meglévő épületek utólagos alapozásánál, pinceszinteken kell mikró cölöpözni, a füst- és zajmentes munkavégzés miatt a JOY 2 P szinte verhetetlen. A kezelők kiemelik, hogy a 90 méteres maximális távolságból a gyakorlatban egy 30–40 méteres tömlőhossz kényelmesen, nyomásveszteség nélkül kiszolgálja a vázat.
• Rugalmas pozicionálás nehéz terepen: A torony forgathatósága és a csuklós gémrendszer lehetővé teszi, hogy rézsűk mellett, támfalak közvetlen közelében, vagy meglévő csővezetékek felett is pontosan lehessen talajhorgonyokat fúrni. A gép nem igényel kiterjedt felvonulási területet.
• Egyszerű szállíthatóság: A 3–4 tonna körüli szállítási súly miatt a gép mozgatásához nincs szükség nehéz gépszállító trélerre. Egy erősebb platós teherautó vagy egy nagyobb teherbírású utánfutó (megfelelő vontatóval) elegendő, ami jelentősen csökkenti a felvonulási költségeket.

Kritikus pontok és üzemeltetési kihívások (Amire figyelni kell)

Bármennyire is univerzális a gép, a fizika törvényeit nem lehet meghajlítani. A munkaterületeken az alábbi kritikus pontok igényelnek fokozott figyelmet:

1. A stabilitás és a súlypont kérdése

• Mivel a gép viszonylag keskeny (1600 mm) és könnyű, a hosszú toronnyal (Mast) és nehéz forgófejjel (pl. TR 900) szerelt változatok súlypontja magasan van.
• Kritikus helyzet: Ha a torony teljesen fel van emelve, és a lánctalpakkal egyenetlen, gödrös terepen vagy rézsűn mozognak, a gép hajlamos az instabilitásra. A gyakorlatban a tornyot szállítás közben mindig a lehető legalacsonyabb pozícióba kell engedni. A hidraulikus nyomtáv-szélesítés (ha be van építve) használata kötelező jellegű durva terepen.

2. Hidraulikaolaj-melegedés hosszú tömlőknél

• Amikor a Power-Pack le van választva, és a hidraulikaolajnak több tíz méternyi tömlőn kell oda-vissza áramolnia, a belső súrlódás miatt az olaj fokozottan melegszik – különösen nyári, kánikulai melegben, folyamatos nagy nyomatékú fúrás mellett.
• Karbantartási tipp: Az olajhűtő lamelláit tisztán kell tartani (por, fúróiszap lerakódása ellen), és a hidraulikaolaj minőségére, viszkozitására szigorúan ügyelni kell, különben a szivattyúk és a hidromotorok hatásfoka drasztikusan visszaesik.

3. A dupla satu (törősatu) és a menetes kapcsolatok tisztasága

• Az MD-szériás hidraulikus satuk hatalmas erőt fejtenek ki a fúrócsövekre. Ha a csövek menetei nincsenek megfelelően zsírozva, vagy a satupapucsok közé fúróiszap, homok kerül, a satuk megcsúszhatnak, vagy ellenkezőleg: annyira túlpréselhetik a csőfalat, hogy az deformálódik.
• Gyakorlat: A satupapucsok kopóalkatrésznek számítanak. Ha a bordázatuk elkopik, a rúdoldás (törés) nehézkessé válik, ami jelentősen lassítja a fúrási ciklusidőt.

4. A kezelő rálátása és a biztonsági védőkeret

• A modern CE-normás védőkeretek biztonságosak, de a fúróiszap gyakran beszennyezi őket, ami rontja a rálátást a furat szájára.
• A rádió-távirányító használata itt válik kulcskérdéssé: a kezelőnek úgy kell megválasztania az állóhelyét, hogy ne legyen a repülő sár vagy az esetlegesen elszabaduló alkatrészek vonalában, de lássa a forgófej és a satu működését.

5. Teljesítménykorlátok kemény kőzetben

• Bár a TR 600 vagy TR 900 forgófejek nyomatéka kiváló, a gép saját tömegéből adódó 3000 kg-os előtoló/visszahúzó erő (Pull-down/Pull-back) határesetet jelent, ha nagyon kemény, kompakt sziklában kell nagyméretű görgős fúrást vagy vastag béléscsövezést végezni. Ilyenkor a gép hajlamos „felemelni magát” a talpalókon ahelyett, hogy a szerszámot nyomná lefelé. Ezekben az esetekben elengedhetetlen a megfelelő légkalapácsos (DTH) technológia alkalmazása, amely nem az előtoló erőre, hanem az ütésszámra támaszkodik.

Milyen tartalék alkatrészeket ajánlott a gép közelében tartani a folyamatos munkavégzés érdekében:

Egy fúrási projekt során a legdrágább tényező az állásidő. Mivel a mélyépítési munkaterületeken a gépek extrém terhelésnek, koptató hatású fúróiszapnak, finom homoknak és magas hidraulikai nyomásnak vannak kitéve, bizonyos alkatrészek óhatatlanul elfáradnak.

A folyamatos, leállásmentes munkavégzés érdekében a JOY 2 P közelében (a szervizautóban vagy a felvonulási konténerben) az alábbi tartalék alkatrészeket és anyagokat kötelező jelleggel ajánlott készleten tartani, fontossági csoportok szerint rendszerezve:

1. Azonnal cserélhető kopóalkatrészek (A leggyakoribb hibaforrások)

Ezek az alkatrészek közvetlenül érintkeznek a fúrórudakkal és a talajjal, így kopásuk folyamatos.

• Satupapucsok (Befogó pofák): Az MD-szériás dupla satu legfontosabb elemei. Ha a fúróiszaptól vagy a használattól a bordázatuk elkopik, a satu megcsúszik, és a rúdoldás (törés) lehetetlenné válik. Érdemes legalább 1-2 garnitúrát tartani a használt csőméretekhez.
• Forgófej tömítések és kopógyűrűk: Ha öblítéses fúrást végez, az üreges tengelyű TR-forgófej belső tömítései (szimeringek, speciális poliuretán tömítőgyűrűk) a homokos fúróiszap koptató hatása miatt idővel átereszthetnek. A szivárgás azonnali nyomásveszteséget és környezetszennyezést okoz.
• Toronycsúszó betétek (Szánvezető műanyagok): A forgófej szánja a torony acélprofilján speciális, nagy sűrűségű műanyag (pl. Ertalon vagy bronz) betéteken csúszik. Ha ezek elkopnak, a forgófej lógni kezd, ami pontatlan fúrást és a torony szerkezeti sérülését okozhatja.

2. Hidraulikai és elektromos gyorssegély

A gép lelke a hidraulika, a hibák jelentős része a flexibilis elemekhez köthető.

• Egyedi hidraulikus tömlők és gyors csatlakozók: Különösen a lekapcsolható (Split) kivitelnél, a földön fekvő hosszú tömlőkötegek sérülésveszélynek vannak kitéve (rálép a hernyótalp, ráesik egy fúrócső). A leggyakoribb méretekből (főleg a forgófej nagy nyomású ágaihoz) legyen kéznél előre legyártott tartalék, vagy a szervizautóban tömlőprés és javító szerelvények.
• O-gyűrű készlet és hidraulikus tömítések: Egy colos és metrikus méreteket is tartalmazó minőségi dobozos készlet elengedhetetlen a szivárgó csatlakozások azonnali javításához.
• Rádió-távirányító tartalék akkumulátor és töltő: Ha a távirányító lemerül vagy felmondja a szolgálatot, a munka megáll. Mindig legyen egy teljesen feltöltött csereakkumulátor a gépben, és ha van rá mód, egy tartalék összekötő kábel a vezetékes kézi üzemmódhoz.

3. Motor- és karbantartási szervizcsomagok

A dízelmotor és a szivattyúk védelme érdekében a porral és sárral teli munkaterületen a szűrők gyorsan telítődnek.

• Szűrőkészlet (Azonnali cseréhez):
  • Levegőszűrő (fő- és biztonsági elem): A fúrási por miatt nyáron akár hetente tisztítani, vagy cserélni kell.
  • Üzemanyagszűrők és gázolaj-vízleválasztó: A tartályból vagy rosszabb minőségű kannás tankolásból bejutó szennyeződések azonnal megállíthatják a Stage V motort.
  • Hidraulikaolaj visszatérő- és szívószűrők: Az olaj tisztasága a szivattyúk élettartamának záloga.
• Ékszíjak / Generátorszíj: Egy szakadás miatt leálló hűtőventilátor vagy generátor órákra megbéníthatja a munkát, miközben a cseréje filléres és gyors művelet lenne.

4. Technológiai tartozékok és rögzítőelemek

• Biztonsági sasszegek, rúd rögzítő csapok: A fúrócsövek és béléscsövek adaptereinek rögzítésére szolgáló edzett csapok hajlamosak elveszni a sárban.
• Menetvédő sapkák és speciális menetzsír (réz- vagy cinkalapú): Bár nem közvetlen alkatrészek, ha elfogy a menetzsír, a hidraulikus satu össze fogja hegeszteni a meneteket, ami a csőcsatlakozások tönkremeneteléhez vezet.

Egy gyakorlati tipp a tároláshoz:

A legtöbb tapasztalt fúrócsapat a munkaterületen egy zárható, strapabíró műanyag ládát (úgynevezett „szervizládát”) tart közvetlenül a gép közelében, amelyben kizárólag a JOY 2 P-hez tartozó satupapucsok, tömítések, a távirányító pótakkuja és a legfontosabb hidraulikus vakdugók találhatók meg, így hiba esetén nem kell a bázisra vagy a távoli szervizautóhoz rohangálni.

Érdekli a hidraulikus fúróegység JOY 2 P Hyidra?

Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani az Ön munkáihoz legjobban illő modellt és konfigurációt.

Sámuel Kovács József

e-mail: samuel@gepkereskedelem.eu

Tel: +36 20/558-3517
