HD hidraulikus tápegységek a Joy fúrógépek működtetésére:

Az olasz Hydra s.r.l. által gyártott HD szériás hidraulikus tápegységek (olaszul: centraline idrauliche) kifejezetten a gyártó saját, rendkívül népszerű Joy termékcsaládú fúrógépeinek (pl. Joy 1, Joy 2, Joy 3 GEO/Solar szériák), valamint a különálló fúrósínek optimális energiaellátására lettek tervezve.

Ha a fúrási helyszínen a hordozógép (pl. egy kisebb exkavátor) nem rendelkezik a szükséges hidraulikus kapacitással (olajáramlással vagy nyomással), vagy ha a Joy fúrótornyot teljesen különálló erőforrásról akarják üzemeltetni, ezek a tápegységek jelentik a megoldást.

A HD szériás tápegységekről az alábbi legfontosabb műszaki és gyakorlati tudnivalókat érdemes kiemelni:

1. Műszaki felépítés és változatok

A HD tápegységek egy tág teljesítményskálát fednek le, a kis hordozható egységektől a komoly, ipari motorokig. A leggyakoribb modellek az alábbi főbb paraméterekkel rendelkeznek:

Motorválaszték: A kisebb modellektől (pl. HD 9 / HD 35) a közepes és nehéz kategóriáig (HD 60, HD 100, HD 125) terjed a skála. A meghajtásról korszerű, alacsony károsanyag-kibocsátású (a legújabb modelleknél Stage V normás) dízelmotorok gondoskodnak, 9 lóerőtől egészen 125 lóerőig.
Intelligens hidraulika (Load Sensing): A modernebb változatok (például a HD 35 LS és a nagyobbak) változó térfogat-kiszorítású, terhelésérzékelős (Load Sensing) szivattyúval vannak felszerelve. Ez azt jelenti, hogy a rendszer automatikusan a fúrási terheléshez igazítja az olajszállítást, ami drasztikusan csökkenti az üzemanyag-fogyasztást és megvédi az olajat a túlmelegedéstől.
Többkörös rendszerek: A nagyobb HD egységek (HD 60-tól felfelé) képesek megosztott olajáramlást biztosítani (pl. 16+16+90 vagy 30+30+120 lit/min). Ez azért lényeges, mert a Joy fúrógépeknek egyszerre kell kiszolgálniuk a nagy nyomatékú forgatófejet, a nehéz előtoló munkahengert és az opcionális saturendszereket is.

3. Gyári opciók és konfigurációk

A Hydra s.r.l. híres a modularitásról. A merev, robusztus acél védőkeretbe épített alapcsomagon túl a HD egységek az alábbi kiegészítőkkel rendelhetők meg, amelyek teljesen önellátóvá teszik a fúróhelyszínt:

Önjáró lánctalpas alváz (Sottocarro cingolato): A tápegység saját gumi- vagy acéllánctalpas hordozóra szerelhető, amely rádiós távvezérléssel irányítható. Így a nehéz terepen (pl. hegyoldalban, puha talajon, geotermikus fúrásoknál vagy napelemparkok kivitelezésénél) a tápegység magától képes odavonulni a Joy fúrógép mellé.
Beépített fúróvíz-szivattyú: Kérhető hozzá integrált centrifugál- vagy dugattyús szivattyú (akár 500–1000 lit/min kapacitással a nagyobbaknál), ami a vizes/bentonitos öblítést közvetlenül a tápegységről táplálja.
Magasnyomású mosó: Beépített nagynyomású vízszivattyú (idropulitrice jellegű), amivel a fúrás végeztével a rudakat és a Joy gépet azonnal le lehet tisztítani a sártól és bentonittól a helyszínen.
Áramgenerátor és hegesztőegység: Egy beépített generátor, amely áramot biztosít a helyszíni kisgépeknek, világításnak, vagy szükség esetén azonnali hegesztési javításokat tesz lehetővé a fúrószerszámokon.

Miért előnyös a HD tápegység használata a Joy gépekhez?

Tökéletes hidraulikus illesztés: Nem kell a kotrógép hidraulikus beállításait állítgatni, a HD egység szeleptömbje és nyomásértékei gyárilag a Joy fúrófejek és munkahengerek igényeire vannak kalibrálva.
Hordozógép kímélése: A fúrás során végzett folyamatos, nehéz hidraulikus munka nem a kotrógép motorját és saját szivattyúit terheli, így csökken a hordozó gép kopása és üzemanyag-fogyasztása.
Zajcsillapítás: A modern HD egységek kiváló hangszigetelő burkolattal (noise-encapsulated) vannak ellátva, ami városi, lakossági környezetben történő munkavégzésnél komoly előny.

Alapfelszereltsége és opciói:

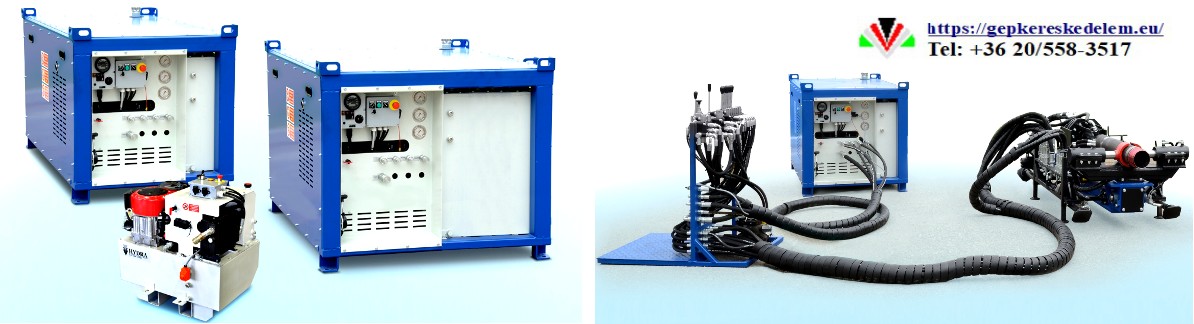

A Hydra s.r.l. által gyártott HD szériás hidraulikus tápegységek felépítése és felszereltsége szintén a gyártótól megszokott moduláris elvet követi. Mivel ezek az egységek szolgálnak a Joy fúrógépek és a különálló fúrósínek „sziveként”, az alapfelszereltségük a tiszta és biztonságos erőátvitelre fókuszál, míg az opciók listája a teljes terepi önállóságot biztosítja.

1. Alapfelszereltség (Standard konfiguráció)

Minden HD szériás hidraulikus tápegység tartalmazza azokat a kulcsfontosságú gépészeti elemeket, amelyek a stabil működéshez és a motorvédelemhez szükségesek:

Ipari dízelmotor: Kiváló minőségű (típustól függően Perkins, Kohler vagy Deutz) dízelmotor, a legfrissebb európai környezetvédelmi normáknak (Stage V) megfelelő kipufogógáz-kezeléssel.
Robusztus acél védőkeret: Egy masszív, zártszelvényekből hegesztett kalitka, amely megvédi a motort és a hidraulikus elemeket a külső fizikai sérülésektől (pl. ráeső tárgyak, gépütődések). A keret tetején emelőfülek találhatók a daruzáshoz.
Nagy teljesítményű hidraulika-olaj hűtő: Elektromos vagy hidraulikus meghajtású ventilátorral szerelt radiátor, amely biztosítja, hogy az olaj hőmérséklete a legnagyobb nyári melegben, folyamatos nehéz fúrási munka közben se lépje túl a kritikus határt.
Szűrőrendszer: Nagyméretű, cserélhető patronos szívó- és visszatérőági olajszűrők, amelyek megakadályozzák a legkisebb porszemcsék bejutását is a precíziós szivattyúkba.
Analóg ellenőrző műszerek: Beépített nyomásmérő órák (manométerek), olajszint- és hőmérséklet-kijelzők, valamint üzemóra-számláló a karbantartások pontos követéséhez.
Hangszigetelt burkolat (részleges vagy teljes): Rezgéscsillapító bakokra szerelt lemezburkolat, amely csökkenti a munkahelyi zajterhelést.

2. Opcionális kiegészítők (Rendelhető extrák)

A HD tápegységek a fúrási feladat jellegétől függően szinte korlátlanul fejleszthetők olyan kiegészítőkkel, amelyek kiváltják az egyéb helyszíni kisgépeket:

Mobilitás és hordozók

Önjáró lánctalpas alváz (Sottocarro cingolato): Gumi vagy acél lánctalpak, amelyek segítségével a tápegység nehéz, sáros, meredek terepen is képes saját erőből mozogni.
Vezetékes vagy Rádiós távvezérlés: Ha a tápegység lánctalpas kivitelű, egy joystickos távirányítóval a kezelő biztonságos távolságból navigálhatja a gépet a Joy fúrótorony mellé.

Integrált segédegységek (A fúráshoz és tisztításhoz)

Beépített fúróvíz- vagy zagyszivattyú: Hidraulikus hajtású centrifugál-, csavar- vagy dugattyús szivattyú, amely közvetlenül a tápegységből kapja az energiát. Ezzel külön külső motoros szivattyú nélkül megoldható a fúróiszap (bentonit) vagy a hűtővíz szállítása a fúrófejhez.
Magasnyomású mosóberendezés (Idropulitrice): Beépített víztartályhoz vagy külső forráshoz köthető nagynyomású mosó pisztollyal, amellyel a napi munka végén a fúrórudakról, a satukról és a Joy fúrógépről azonnal lemosható a rászáradt sár és cementhabarcs.

Elektromos és kiegészítő funkciók

Beépített áramgenerátor (Generator): 220V-os vagy 380V-os elektromos áramot előállító egység, amely alkalmas a helyszíni világítás, elektromos kéziszerszámok (pl. sarokcsiszoló) üzemeltetésére.
Hegesztő dinamó / Hegesztőegység: Lehetővé teszi az azonnali, helyszíni ívhegesztést, ami kritikus lehet, ha a fúrócsigák körmei vagy a béléscsövek toldásai szerkezeti javítást igényelnek.
Elektromos üzemanyagtöltő szivattyú: Megkönnyíti a gázolaj tankolását hordókból a nehezen megközelíthető terepeken.

Mikor kell/érdemes használni:

A Hydra HD szériás hidraulikus tápegységeket nem minden fúrási feladathoz kötelező megvásárolni, hiszen a fúrósíneket és a Joy gépek egy részét bizonyos esetekben a hordozó exkavátor saját hidraulikája is el tudja látni.

Vannak azonban olyan technológiai, gazdasági és helyszíni helyzetek, amikor a HD tápegység használata elengedhetetlen, vagy kifejezetten ajánlott és kifizetődő:

1. Amikor a hordozógép hidraulikus kapacitása kevés

Ez a leggyakoribb ok. Ha a fúrósínt vagy a Joy tornyot egy kisebb súlycsoportú (pl. 3,5–6 tonnás) kompakt kotrógépre szerelik fel, annak a szivattyúja mechanikusan képtelen kiszolgálni a fúráshoz szükséges nagy mennyiségű olajáramlást (literteljesítményt) és nyomást.

Mikor érdemes: Ha azt látja, hogy a kotrógép kiegészítő köre (kalapácsköre) nem éri el a kívánt 60–120 lit/perc értéket, vagy fúrás közben a fúrófej hajlamos lefulladni, megállni. A HD tápegység független és stabil teljesítményt nyújt.

2. Ha egyszerre több funkciót kell működtetni (Összetett technológiák)

A professzionális fúrás során (pl. mikrocölöpözés vagy irányított csőbehúzás) a gépnek nemcsak forognia és előre haladnia kell, hanem egy időben működtetnie kell a hidraulikus bontósatukat (double clamp), a sín dőlésszög-állító munkahengereit, sőt, a nagynyomású bentonit- vagy zagyszivattyút is.

Mikor kell: Amikor a technológia megköveteli a többkörös hidraulikus ellátást ( Load Sensing technológiát). Egy átlagos kotrógép kiegészítő köre egyszerre csak egy funkciót (forgatás) tud maximális erővel kiszolgálni. A nagyobb HD tápegységek gyárilag megosztott olajáramlást biztosítanak az összes egyidejű mozgáshoz.

3. Nehezen megközelíthető, meredek vagy puha talajú terepen

Ha a fúrási pont olyan helyen van – például hegyoldalban, rézsűk szélén, erdészeti utakon vagy napelemparkok puha, fellazított talaján –, ahová nehéz teherautóval vagy nagy fúrógéppel beállni.

Mikor kell: Olyankor a lánctalpas alvázra szerelt, önjáró (rádió-távvezérlésű) HD tápegység a tökéletes választás. A tápegység saját lábán bemászik a legdurvább terepre is közvetlenül a Joy fúrótorony mellé, miközben a kezelő biztonságos távolságból irányítja.

4. Gazdaságossági szempontokból (A hordozógép kímélése)

A fúrás egy folyamatos, órákon át tartó, maximális hidraulikus terhelést jelentő munka. Ha ezt a kotrógép saját motorjával és szivattyúival végzik, az exkavátor rendkívül gyorsan kopik, magas az üzemanyag-fogyasztása, és a hidraulika-olaj is hajlamos a túlmelegedésre.

Mikor érdemes: Ha a vállalkozásnak hosszú távú, nagy volumenű fúrási munkái vannak. Gazdaságosabb egy célirányosan tervezett, fogyasztás optimalizált Stage V dízelmotorral szerelt HD tápegységet járatni, mint a drága, magas üzemórás kotrógépet amortizálni és folyamatosan csúcsterhelésen járatni.

5. Városi és lakóövezeti (Zajérzékeny) munkavégzésnél

A sűrűn lakott területeken, belvárosokban vagy éjszakai munkavégzés során a hatóságok szigorúan szabályozzák a megengedett zajszintet.

Mikor ajánlott: A nagy kotrógépek motorzaja nyitott motortérrel zavaró lehet. A Hydra HD egységek gyárilag hangszigetelt burkolattal (noise-encapsulated kivitelben) készülnek, így lényegesen csendesebben üzemelnek, ami megkönnyíti a lakossági környezetben való munkavégzést.

6. Ha teljesen önellátó fúróhelyszínt szeretne kialakítani

Sokszor komoly logisztikai feladat a fúráshoz szükséges kiegészítő berendezések (áramfejlesztő a kisgépeknek, nagynyomású mosó a rudak tisztításához, külön motoros szivattyú az öblítővízhez) helyszínre szállítása és üzemeltetése.

Mikor érdemes: Ha az opciós listáról úgy rendeli meg a HD tápegységet, hogy abba be van építve a zagyszivattyú, az áramgenerátor, a hegesztő és a magasnyomású mosó is. Ekkor egyetlen kompakt géppel az egész munkafolyamat kiszolgálható a fúrástól kezdve a cső behúzásán át a szerszámok helyszíni lemosásáért felelős tisztításig.

Hogyan működik?

A Hydra HD szériás hidraulikus tápegység működési elve lényegében megegyezik egy professzionális, mobil erőműével: a beépített belső égésű dízelmotor mechanikai energiáját alakítja át nagynyomású hidraulikus energiává (olajáramlássá), majd ezt precízen elosztva táplálja a Joy fúrógépet vagy a fúrósínt.

A működési folyamat és a belső rendszerek az alábbi lépések szerint épülnek fel a gyakorlatban:

1. Az energia előállítása (Dízelmotor és Szivattyúcsoport)

A motor indítása: A gépkezelő beindítja a Stage V normás (Perkins, Kohler vagy Deutz) dízelmotort.
A szivattyúk meghajtása: A motor főtengelye közvetlenül megforgatja a ráépített hidraulikus szivattyúcsoportot. A modernebb, nagyobb HD egységekben ez nem egy egyszerű fogaskerék szivattyú, hanem egy változó térfogat-kiszorítású, axiáldugattyús szivattyúrendszer.
Load Sensing (Terhelésérzékelés) működése: Ha a fúrógép éppen nem dolgozik (üresjáratban van), a szivattyú visszaszabályoz, és csak minimális olajat keringet. Amint a fúrófej kemény talajba ütközik és megnő az ellenállás, a Load Sensing rendszer ezt azonnal érzékeli, és automatikusan megnöveli az olajáramlást és a nyomást, pontosan kiszolgálva a munka igényét. Ez komoly üzemanyag-megtakarítást eredményez.

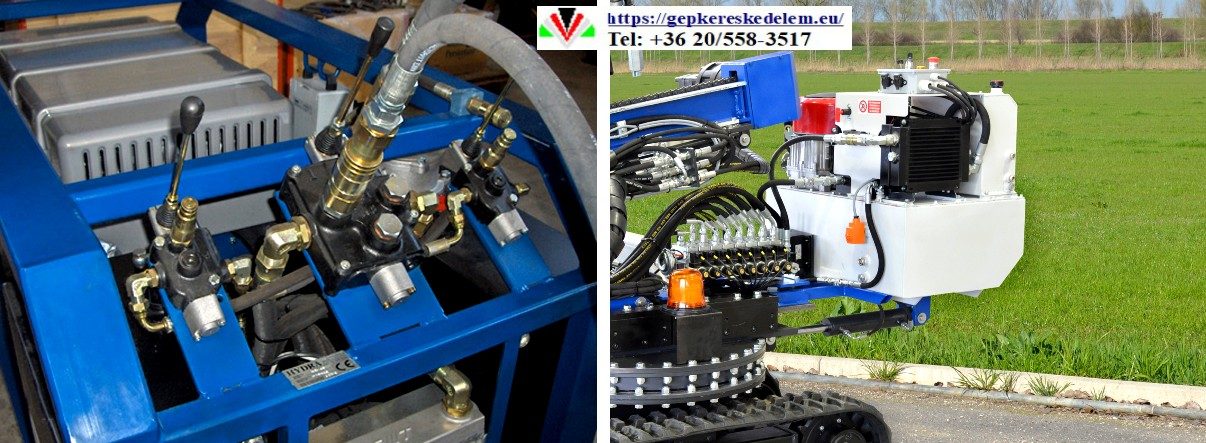

2. Az olaj elosztása és a többkörös vezérlés

A fúrás összetett mozgásokat igényel, ezért a HD tápegység szeleptömbje az olajáramlást több független körre osztja szét:

Forgatási kör (Nagy literteljesítmény): Ez a kör szállítja a legtöbb olajat a Joy fúrógép forgatófejéhez (pl. T3000–T5000), biztosítva a folyamatos, nagy nyomatékú forgatást.
Előtolási és satusor kör (Közepes nyomás): Egy külön ág táplálja a sín előtoló munkahengerét (vagy lánchajtását) és a hidraulikus megfogó/törő satukat (double clamp). Ez teszi lehetővé, hogy miközben a fúró maximális erővel forog, a kezelő a tolóerőt vagy a satukat ettől teljesen függetlenül, finoman tudja szabályozni.
Kiegészítő körök (Opciók): Ha a tápegység beépített vízkutató szivattyúval vagy áramgenerátorral van felszerelve, a hidraulikus elosztó ezeknek is külön hajtást biztosít.

3. Az olaj hűtése és tisztítása (A folyamatos üzem záloga)

A hidraulikus munka során a súrlódás miatt az olaj intenzíven melegszik. Ha túlmelegedne, elveszítené a kenőképességét, és tönkretenné a fúrórendszer tömítéseit.

Hűtési ciklus: A rendszerből visszatérő forró olaj egy nagyméretű, ventilátorral szerelt radiátoron (olajhűtőn) áramlik keresztül, mielőtt visszajutna a tartályba. A ventilátort magát is gyakran egy kis hidraulikus motor hajtja, aminek a sebessége az olaj hőmérsékletétől függ.
Szűrési ciklus: A tartályba való belépés előtt az olaj nagyteljesítményű mikroszűrőkön halad át, amelyek kiszűrik a fúrási környezetből (homok, por) esetlegesen bejutó mikroszkopikus szennyeződéseket.

4. Hogyan működik a lánctalpas (önjáró) kivitel?

Ha a HD tápegység opciós lánctalpas alvázra van szerelve, a működtetése a következőképpen zajlik:

Átkapcsolás menetmódba: A kezelő a vezérlőpulton vagy a rádiós távvezérlőn a hidraulikus szelepeket a „Fúrás” pozícióból a „Hajtás” (Drive) pozícióba állítja.
Helyszíni mozgás: Ekkor a szivattyúk energiája a lánctalp véglehajtásaihoz (hidromotorokhoz) áramlik. A kezelő a rádiós távvezérlő joystickjaival úgy navigálja a tápegységet, mint egy lánctalpas kotrót vagy minidömpert. A gép képes megfordulni a saját tengelye körül, és felmászni a sáros, meredek rézsűkön is.
Munkapozíció: Amint a tápegység odaért a Joy fúrótorony mellé, lehorgonyozzák, a szelepeket visszaállítják fúró üzemmódba, összekötik a gyors csatlakozós hidraulikatömlőket, és megkezdődhet a fúrási munka.

Kiknek ajánlott:

A Hydra HD szériás hidraulikus tápegységek kifejezetten a professzionális, nagy kapacitású és folyamatos munkavégzésre tervezett erőforrások. Mivel ezek az egységek képesek teljesen kiváltani a hordozógépek (kotrók, rakodók) hidraulikus rendszerét, vagy önállóan kiszolgálni a Joy fúrógépeket, a piaci igények alapján az alábbi szakmai köröknek ajánlottak leginkább:

1. Geotermikus és kútfúró szakembereknek

Azoknak a kivitelezőknek, akik talajszondás hőszivattyú-rendszerek telepítésével (geotermikus fúrás) vagy lakossági/ipari kútfúrással foglalkoznak.

Amiért nekik ajánlott: A Joy fúrógépek (pl. Joy 2, Joy 3 GEO) ezekkel a tápegységekkel érik el a maximális fúrási mélységet és hatékonyságot. A Load Sensing (terhelésérzékelő) hidraulika biztosítja a folyamatos, egyenletes nyomatékot a mély furatoknál anélkül, hogy a rendszer túlmelegedne.

2. Napelem-parkok kivitelezőinek (Cölöpözési munkákhoz)

A megújuló energia szektorban tevékenykedő cégeknek, akik napelemes rendszerek tartószerkezeteinek cölöpözését, leverését vagy fúrását végzik.

Amiért nekik ajánlott: A napelemparkok kiépítésekor a Joy Solar vagy hasonló gépeknek több ezer cölöpöt kell gyors egymásutánban leverniük vagy fúrniuk. A lánctalpas (önjáró) kivitelű HD tápegység képes a fúrótoronnyal együtt lépést tartani a nehéz, fellazított terepen, biztosítva a gyors és produktív munkavégzést.

3. Speciális mélyépítő és szerkezet-megerősítő cégeknek

Azoknak a vállalkozásoknak, amelyek támfalak lehorgonyzásával (tie-back), mikrocölöpözéssel vagy utólagos alapozás-megerősítéssel foglalkoznak.

Amiért nekik ajánlott: Ezek a technológiák megkövetelik a többkörös hidraulikát (forgatás, előtolás, hidraulikus satuk és injektáló szivattyúk egyidejű működtetése). A HD tápegységek megosztott olajáramlása garantálja, hogy a satuk megnyitásakor vagy a segédszivattyú indításakor a fúrófej nyomatéka egy pillanatra se essen vissza.

4. Olyan kivitelezőknek, akik kímélni akarják a fő hordozógépüket

Azoknak a cégeknek, amelyek rendelkeznek exkavátorral (kotrógéppel), de a fúrást különálló funkcióként kezelik.

Amiért nekik ajánlott: Gazdasági szempontból zseniális döntés. A fúrás rendkívül amortizálja a kotrógépek hidraulikus szivattyúit és motorját. Egy célorientált, fogyasztásra optimalizált Stage V dízelmotorral szerelt HD tápegység futtatása óránként lényegesen olcsóbb, mint egy drága, magas üzemórájú exkavátort csúcsterhelésen járatni és koptatni.

5. Nehéz terepen és infrastruktúrától távol dolgozóknak

Olyan projektekhez, ahol a fúrási pontok erdészeti utakon, hegyoldalakban vagy mocsaras, puha talajon találhatók, ahová hagyományos teherautóval vagy nehéz fúrókamionnal képtelenség bejutni.

Amiért nekik ajánlott: A rádiós távvezérlésű, saját lánctalpas alvázra szerelt HD egység önállóan bemászik a legzordabb terepviszonyok közé is. Emellett, ha az opciós listáról beépített áramgenerátorral és hegesztőegységgel kérik, a gép egy teljesen önellátó fúróbázissá válik a semmi közepén.

6. Városi és zajérzékeny környezetben vállalkozóknak

Belvárosi közműfejlesztéseken, éjszakai műszakokban vagy lakóövezetekben dolgozó kivitelezőknek.

Amiért nekik ajánlott: A modern HD egységek tokozott, hangszigetelt burkolata megfelel a legszigorúbb európai zajvédelmi normáknak. Sokkal csendesebbek, mint egy nyitott motorterű, magas fordulatszámon pörgetett régebbi munkagép, így minimalizálják a lakossági panaszokat.

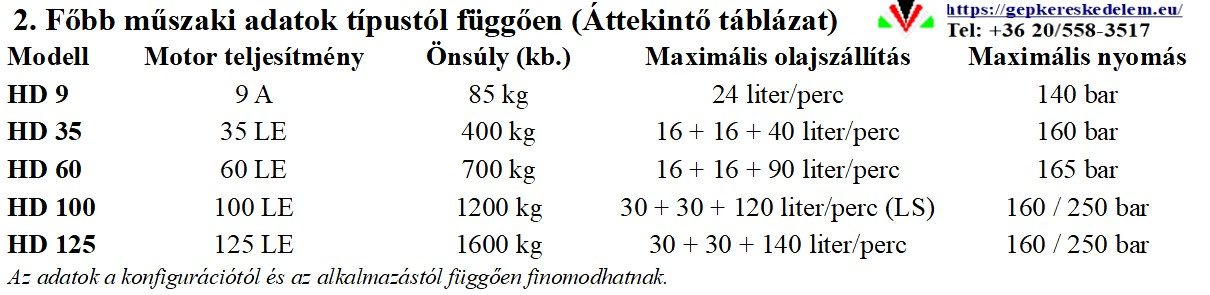

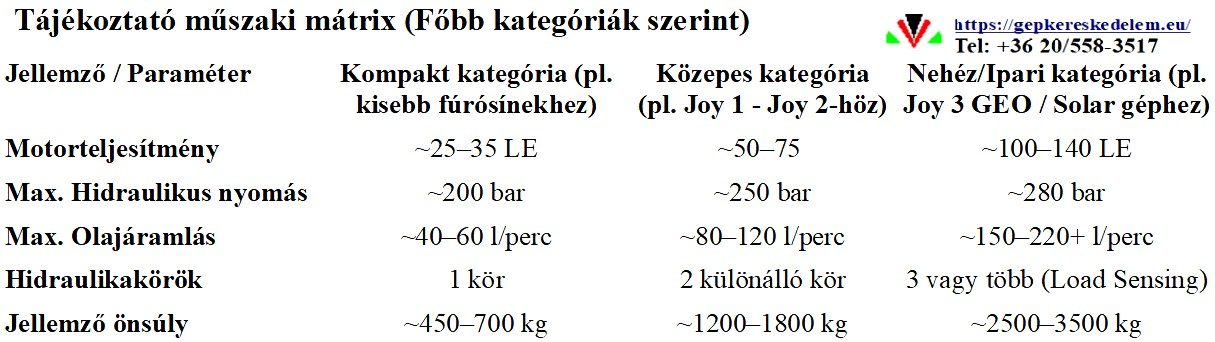

Műszaki paraméterek:

A Hydra HD szériás hidraulikus tápegységek műszaki paraméterei szorosan illeszkednek a hozzájuk kapcsolható Joy fúrógépek és fúrósínek teljesítményigényéhez. A gyártó a kisebb, kompaktabb egységektől a nehéz, többkörös ipari hidraulikus központokig kínál megoldásokat.

Az alábbiakban a HD széria legfőbb műszaki jellemzőit foglaltuk össze, amelyek meghatározzák a gépek kapacitását:

1. Motorizáció és Teljesítmény (Stage V)

A Hydra kizárólag prémium kategóriás, elismert gyártók dízelerőforrásait építi be, amelyek teljesítik a legszigorúbb európai károsanyag-kibocsátási normákat:

Motorgyártók: Perkins, Kohler vagy Deutz (típustól és teljesítményosztálytól függően).
Teljesítménytartomány: Jellemzően 25 LE és 140 LE (18 kW – 105 kW) között, a hajtani kívánt fúrófej nyomatékától függően.
Fordulatszám-szabályozás: Elektronikus vagy manuális gázadás, amely optimalizálja a fogyasztást az üresjárati és a terhelés alatti fázisok között.

2. Hidraulikus Rendszer jellemzői

Ez a tápegységek legfontosabb része, amely közvetlenül meghatározza a fúrási kapacitást (sebességet és erőt):

Szivattyú típusa: Kisebb modelleknél fix lökettérfogatú fogaskerék szivattyúk, a professzionális modelleknél axiáldugattyús, változó térfogat-kiszorítású szivattyúk.
Rendszernyomás: Általában 200 bar és 280 bar közötti üzemi nyomás (típustól függően beállítva).
Olajáramlás (Literteljesítmény): Modelltől függően 40 lit/perc értéktől egészen 200+ lit/perc teljesítményig.
Vezérlési technológia: Load Sensing (terhelésérzékelő) rendszer a prémium modellekben, amely csak akkor ad maximális olajáramlást, ha a fúrófej ellenállásba ütközik.
Körök száma: Kiviteltől függően 1, 2 vagy 3 egymástól független hidraulikakör (elkülönített kör a forgatásnak, az előtolásnak és a segédberendezéseknek).

3. Tartálykapacitások és Hűtés

A folyamatos, túlmelegedés nélküli munkavégzés érdekében a tartályok méretezése és a hűtőkapacitás kiemelten fontos:

Hidraulika-olaj tartály: 60 litertől 250 literig terjedő kapacitás, beépített optikai vagy analóg szint- és hőmérséklet-kijelzővel.
Üzemanyagtartály: Úgy méretezve, hogy a gép 8–12 órás folyamatos munkavégzést (egy teljes műszakot) biztosítson utántöltés nélkül.
Hűtőrendszer: Nagy teljesítményű kombinált (víz + hidraulikaolaj) radiátor, elektromos vagy hidraulikus hajtású, termosztát-vezérelt ventilátorral.

4. Fizikai méretek és Mobilitás

Kivitel:
- Fix vázas: Robusztus acél védőkerettel, emelőfülekkel és targoncapapucsokkal az egyszerű szállításért.
- Önjáró: Lánctalpas alvázra szerelt (Sottocarro cingolato), gumi vagy acél lánctalpakkal, nagy hasmagassággal a terepjáró képességért.
Tömeg: A legkisebb, kompakt egységek 400–600 kg súlyúak, míg a lánctalpas, minden opcióval (generátor, szivattyúk) felszerelt darabok elérhetik az 1500–3500 kg-ot is.
Zajszint: Tokozott, hangszigetelt burkolat esetén a zajszint jelentősen az európai határértékek alatt marad (jellemzően Lwa kevesebb mint 96 dB).

Milyen teljesítménnyel rendelkeznek az opciók:

A Hydra HD hidraulikus tápegységekbe integrálható opciós egységek kiválasztásakor a gyártó mérnökei ügyeltek arra, hogy a kiegészítők teljesítménye pontosan igazodjon a fúrási technológiák valós helyszíni igényeihez. Mivel ezeket az egységeket a tápegység fő hidraulikus rendszere hajtja meg (hidromotorokon keresztül), teljesítményüket a beépített dízelmotor kapacitása határozza meg.

A gyári konfigurációk alapján az egyes opciók jellemzően az alábbi teljesítmény-paraméterekkel rendelkeznek:

1. Integrált víz- és zagyszivattyú (Öblítőszivattyú)

A fúróiszap (bentonit) vagy tiszta hűtővíz szállítására szolgáló szivattyúkból a Hydra többféle technológiát is kínál (centrifugál, csavar vagy dugattyús), a fúrási mélységtől és a furatátmérőtől függően.

Vízszállítási kapacitás (Literteljesítmény): Jellemzően 120 lit/perc és 350 lit/perc közötti folyadékszállításra képesek.
Üzemi nyomás: A technológiától függően változik:
- Centrifugál és zagyszivattyúk (pl. bentonit keringetéshez): 4–10 bar nyomás, ami a nagy mennyiségű folyadék mozgatására optimális.
- Dugattyús öblítőszivattyúk (mélyfúráshoz): 20–40 bar üzemi nyomás, ami a fúróiszap nagy mélységből való visszanyomásához szükséges.
Szemcseméret-tűrés (Zagy esetén): A nyitott járókerekes centrifugál szivattyúk a 15–25 mm közötti szilárd szemcséket (homok, apró kavics) is képesek dugulás nélkül továbbítani.

2. Beépített magasnyomású mosó (Idropulitrice)

Ez az egység a szerszámok, fúrórudak és a Joy fúrótorony napi szintű, helyszíni tisztítására szolgál, megakadályozva a cementhabarcs vagy agyag rászáradását a mozgó alkatrészekre.

Üzemi nyomás: 150 bar és 200 bar közötti nagynyomású vízsugár, ami a legmakacsabb, rászáradt fúróiszapot és sarat is azonnal lemarja.
Vízfogyasztás: 15–21 lit/perc. Ez a viszonylag alacsony vízigény lehetővé teszi, hogy a gép akár egy kisebb helyszíni tartályról (IBC) is hosszabb ideig hatékonyan üzemeljen.
Meghajtás: Közvetlen hidraulikus hajtású dugattyús szivattyú, amely az indítópisztoly elengedésekor automatikusan tehermentesíti a hidraulikakört (By-pass rendszer).

3. Áramgenerátor és hegesztőegység

Ezek az elektromos opciók teljesen függetlenné teszik a munkaterületet a hálózattól. Kérhetők különálló áramfejlesztőként, vagy kombinált (generátor + hegesztő) kivitelben is.

Áramgenerátor (Generator)

Elektromos teljesítmény: Típustól függően 3,5 kVA és 10 kVA közötti kapacitás.
Feszültség:
- Standard kivitel: 230 V (egyfázisú) a kisebb kéziszerszámokhoz (sarokcsiszolók, fúrók) és a helyszíni LED világításhoz.
- Ipari kivitel: 400 V / 230 V (háromfázisú) kombinált egység, amellyel már komolyabb elektromos segédszivattyúk vagy egyéb helyszíni gépek is meghajthatók.

Hegesztőegység (Hegesztő dinamó)

Maximális hegesztőáram: 180 A és 250 A közötti egyenáram (DC).
Intermitancia (Bekapcsolási idő): Jellemzően 35–60% a maximális áramerősségen, ami azt jelenti, hogy a helyszíni javítások során (pl. béléscsövek toldása, fúrókoronák körmözése) folyamatosan lehet vele dolgozni akár 4–5 mm vastag pálcákkal (rutilos vagy bázikus) is.

Mérnöki megjegyzés a használathoz: A tápegység intelligens elosztó szeleptömbje biztosítja, hogy amikor Ön elindítja az áramgenerátort vagy a mosót, a rendszer a fúrási funkcióktól elvont hidraulikus energiát pontosan kompenzálja, így a motor nem fullad le, és a fúrófej forgatási nyomatéka is stabil marad.

Mire kell figyelni a használata során:

A Hydra HD hidraulikus tápegységek rendkívül strapabíró, ipari berendezések, de mivel nagy nyomással (akár 250–280 bar) és folyamatos, órákon át tartó csúcsterheléssel dolgoznak, a hosszú élettartam és a balesetmentes munkavégzés érdekében van néhány kulcsfontosságú dolog, amire a kezelőnek szigorúan figyelnie kell.

A napi használat során az alábbi területekre kell a legnagyobb hangsúlyt fektetni:

1. Hidraulika-olaj menedzsment (A legkritikusabb pont)

A hidraulikus rendszer a gép „vérkeringése”. A fúrási környezetben szálló por és a magas üzemi hőmérséklet a két legnagyobb ellenség.

Tisztaság a csatlakoztatáskor: Mielőtt a tápegységet összeköti a Joy fúrógéppel vagy a fúrósínnel, a gyors csatlakozókat (fleksziket) maradéktalanul le kell törölni egy tiszta, szöszmentes ronggyal. Ha homok vagy fúrópor kerül a csatlakozóba, az bejut a szivattyúba, és napok alatt tönkreteszi a precíziós axiáldugattyúkat.
Olajhőmérséklet figyelése: Bár a gép nagy teljesítményű hűtővel van szerelve, extrém nyári melegben, folyamatos nehéz fúrás közben figyelni kell az analóg hőmérőt. A hidraulika-olaj ideális üzemi hőmérséklete 50–70 °C között van. Ha tartósan 80 °C fölé emelkedik, az olaj elveszíti kenőképességét, és megégnek a munkahengerek tömítései.
Olajszint ellenőrzése: Minden műszakindítás előtt ellenőrizni kell a szintet. Az alacsony olajszint miatt a szivattyú levegőt szívhat (kavitáció), ami azonnali belső szerkezeti romláshoz vezet.

2. A Stage V dízelmotor és az üzemanyag minősége

A modern Perkins, Kohler vagy Deutz motorok a szigorú környezetvédelmi normák miatt rendkívül kifinomult üzemanyag-befecskendező rendszerrel (Common Rail) és kipufogógáz-kezeléssel (DPF/AdBlue) rendelkeznek.

Kizárólag tiszta gázolaj: A fúrási helyszíneken, hordókból való tankoláskor fokozottan ügyelni kell arra, hogy ne kerüljön víz vagy leülepedett kosz a tankba. A nagynyomású injektorok nagyon érzékenyek a szennyeződésre.
DPF (Részecskeszűrő) regeneráció: Ha a gép sokat megy üresjáratban vagy kis terhelésen, a részecskeszűrő eltömődhet. Engedni kell, hogy a gép elvégezze az automatikus regenerációt (kiégetést), ilyenkor nem szabad leállítani a motort.

3. Nyomáscsökkentés szétkapcsolás előtt (Biztonság)

Ez az a lépés, amit a sietség miatt sokan elhibáznak, pedig balesetveszélyes és bosszúságot okoz:

A munka végén, mielőtt széthúzná a tápegység és a fúrótorony közötti hidraulikatömlőket, leállított motor mellett a vezérlőtömb összes karját meg kell mozgatni minden irányba. Ezzel leengedhető a körökben maradt maradéknyomás (visszamaradó nyomás).
Ha ez elmarad, a tömlők nyomás alatt maradnak. Ilyenkor a gyors csatlakozókat szinte lehetetlen kézzel szét- vagy összekapcsolni, a feszülő csatlakozó hirtelen kioldása pedig komoly sérülést vagy olajfröccsenést okozhat.

4. Stabilitás és elhelyezés a munkaterületen

Vízszintes pozíció: A tápegységet a lehetőségekhez mérten minél simább, vízszintes talajon kell leállítani. Ha a gép túl meredek dőlésszögben áll, a motor kenése (olajteknőben lévő olaj elmozdulása) és a hidraulikatartály szívóága is veszélybe kerülhet.
Megfelelő szellőzés: Nem szabad a gépet zárt, szűk helyre vagy közvetlenül fal, konténer mellé állítani úgy, hogy a hűtőventilátor ne tudja szabadon kifújni a meleg levegőt.
Lánctalpas kivitel használata: Meredek rézsűn való mozgáskor a rádiós távvezérlőt használva a kezelőnek mindig a gép mögött/felett, biztonságos távolságban kell állnia, nehogy a gép egy esetleges megcsúszás vagy felborulás esetén felé dőljön.

5. Időszakos karbantartások szigorú betartása

A fúróiparban a leállás a legdrágább. A megelőző karbantartás a kulcs:

Szűrők cseréje: A hidraulika visszatérő- és szívószűrőit, valamint a motor levegőszűrőjét a gyári üzemóra-intervallumok szerint (vagy poros környezetben még gyakrabban) cserélni kell.
Tömlők állapota: Rendszeresen ellenőrizni kell a tápegységből kijövő hosszú tömlőköteget. A földön vonszolt, köveken súrlódó tömlők külső gumiköpenye elkophat. Ha a belső acélszövet láthatóvá válik, a tömlőt azonnal cserélni kell, mielőtt eldurranna.

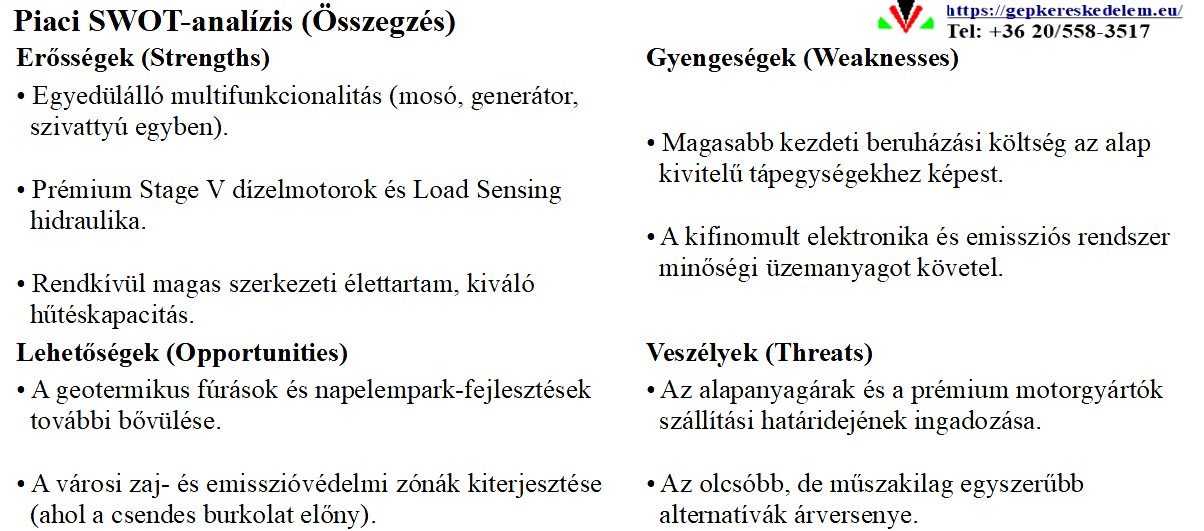

Piaci helyzete:

A Hydra HD szériás hidraulikus tápegységek a mélyépítési és speciális alapozási piacon egy rendkívül stabil, prémium pozíciót foglalnak el. Mivel a fúrástechnológiában az üzembiztonság és a tiszta, veszteségmentes hidraulikus erőátvitel határozza meg a munka jövedelmezőségét, ezek a tápegységek a megbízható, csúcskategóriás háttértámogató egységek szinonimájává váltak Európában.

A berendezések piaci helyzetét és megítélését az alábbi négy fő pillér határozza meg:

1. Technológiai pozicionálás (A Load Sensing előny)

A piacon elérhető olcsóbb, fix fogaskerék szivattyús tápegységekkel szemben a Hydra HD széria a prémium ligában játszik.

Hatékonyság: A változó lökettérfogatú, terhelésérzékelős (Load Sensing) rendszerek beépítésével a Hydra pontosan azt a technológiát kínálja, amit a legmodernebb önjáró fúrótornyok használnak.
Versenyelőny: A konkurens gyártók sokszor csak alap tápegységeket kínálnak (motor + szivattyú), míg a Hydra HD modellek szinte „svájci bicskaként” funkcionálnak a piacon, hiszen egyetlen keretbe képesek integrálni a nagynyomású mosót, a generátort, a hegesztőt és a zagyszivattyút is.

2. Piaci hajtóerők (Miért keresettek a HD egységek?)

A Stage V környezetvédelmi szabályozás: Az Európai Unióban a szigorú emissziós előírások miatt a régi, elavult, füstölő dízelmotoros tápegységek végleg kiszorulnak a piacról. A Hydra az elsők között integrálta a legújabb Stage V normás Perkins, Kohler és Deutz motorokat, így ezek a gépek a legszigorúbb belvárosi vagy környezetvédelmi projekteken is engedélyezettek.
A napelempark- és geotermikus bumm: A megújuló energiaforrások (talajszondás hőszivattyúk, napelemes cölöpözések) piacának robbanásszerű növekedése közvetlenül generálja a keresletet a Joy fúrógépek és az azokat kiszolgáló HD tápegységek iránt.
A flottaoptimalizálás igénye: A vállalkozások felismerték, hogy gazdaságilag hibás döntés a méregdrága exkavátort (kotrógépet) folyamatos hidraulikus csúcsterhelésen járatni fúráshoz. A piac egyértelműen a dedikált, különálló tápegységek irányába mozdult el, amelyek üzemórája és fogyasztása lényegesen olcsóbb.

3. Értékesítési struktúra és maradványérték

Erős európai support: Olasz gyártóként a Hydra s.r.l. közvetlen és gyors alkatrész-ellátást biztosít a közép-európai (így a magyar és szlovák) piacon is. A fúróiparban, ahol egy napos állásidő is milliós veszteséget okozhat, a gyors európai szervizháttér hatalmas piaci előny az ázsiai vagy tengerentúli importtal szemben.
Magas használtgép-maradványérték: A robusztus, vastag acél védőkeretnek és a prémium motorizációnak köszönhetően a HD tápegységek rendkívül értékállóak. A használtgépes piacon ritkán elérhetőek, és ha felbukkan egy-egy jó állapotú darab, azt a kútfúrók és mélyépítők pillanatok alatt felvásárolják.

Piaci összegzés: A Hydra HD hidraulikus tápegység nem a tömegpiac olcsó tömegterméke, hanem a tudatos, hosszú távra tervező professzionális kivitelezők választása. Azok a cégek fektetnek be ebbe a technológiába, akiknél a fúrás folyamatos termelést jelent, és nem engedhetik meg maguknak a túlmelegedésből vagy a hidraulika gyengeségéből adódó leállásokat.

Milyen tartalék alkatrészeket ajánlott a gép közelében tartani a folyamatos munkavégzés érdekében:

A Hydra HD hidraulikus tápegységek esetében a tartalék alkatrészek raktározása kicsit eltér magától a fúrósíntől vagy a fúrótoronytól. Mivel ez a gép az erőforrás, itt az alkatrészeknek a biztonságos motorműködést, a hidraulikus tisztaságot és a magas nyomású folyadékáramlást kell garantálniuk. Ha a tápegység megáll, az egész fúróhelyszín megbénul.

A folyamatos munkavégzés és az állásidő minimalizálása érdekében az alábbi tartalék alkatrészeket és fogyóanyagokat ajánlott a gép közvetlen közelében (szervizautóban vagy konténerben) tartani:

1. Hidraulikus tömítések és csatlakozók (A legfontosabb kategória)

Mivel a gép folyamatosan csúcsterhelésen, akár 250–280 bar nyomáson keringeti az olajat, a csatlakozások és a tömlők vannak a legnagyobb igénybevételnek kitéve.

Fő hidraulikus tömlők (flekszik): Különösen a tápegységből kimenő, a Joy fúrógéphez vezető hosszú, vastag csatlakozó tömlők. Ezek a földön vonszolódnak, köveken súrlódnak. Legalább egy-egy garnitúra tartaléknak lennie kell a fúró- és a visszatérő ágból.
Hidraulikus gyors csatlakozók (apa/anya): A sűrűn szét- és összekapcsolt elemek menetei vagy belső szelepei a porszennyeződés miatt kikophatnak, ereszthetik az olajat.
O-gyűrű készlet (Mérvspecifikus hidraulika-tömítések): Egy rendeződobozban a leggyakoribb méretű, olajálló O-gyűrűk és záró alátétek (bonded seals), amelyek a szeleptömbök és tömlőcsatlakozások szivárgásának azonnali elhárításához kellenek.

2. Szűrők és motorikus alkatrészek (Karbantartás és védelem)

A modern Stage V dízelerőforrások (Perkins, Kohler, Deutz) rendkívül érzékenyek a tiszta levegőre és üzemanyagra. A fúrással járó por és zagy miatt ezekből kötelező tartalékot tartani.

Hidraulika-olaj szűrőpatronok (Szívó- és visszatérőági szűrők): Ha a rendszerbe minimális kosz kerül, a szűrő azonnal teszi a dolgát és leköti azt. Ha eltömődik, a tápegység biztonsági okokból le folythatja a teljesítményt.
Motor levegőszűrő (Elsődleges és biztonsági betét): Száraz, poros nyári fúrásoknál a levegőszűrő napok alatt telítődhet. Egy eltömődött szűrő a motor túlmelegedéséhez és teljesítményvesztéséhez vezet.
Üzemanyagszűrők és vízleválasztó előszűrők: Terepi, hordós tankolás esetén elkerülhetetlen a minimális kondenzvíz vagy kosz. Az előszűrő cseréje percek alatt megvan, míg egy tönkrement injektor napos leállást jelent.
Tartalék ékszíjak / hosszbordás szíjak: A motor főtengelyéről a generátort vagy a hűtőventilátort hajtó szíjak szakadása esetén a gép azonnal üzemképtelenné válik.

3. Az opciós egységek specifikus alkatrészei

Ha az Ön HD tápegysége fel van szerelve a gyári kiegészítőkkel, a következő apróságok menthetik meg a műszakot:

Az integrált vízszivattyúhoz: Homok- és zagytűrő belső tömítések (szimeringek/csúszógyűrűs tömítések). A bentonitos fúróiszap koptató hatása miatt ezek fogyóeszköznek számítanak.
A beépített magasnyomású mosóhoz (Idropulitrice): Tartalék mosópisztoly-fúvóka, gyors csatlakozó a mosótömlőhöz, és belső szelepkészlet a nagynyomású pumpához.
Az áramgenerátorhoz és hegesztőhöz: Megfelelő áramerősségű tartalék olvadóbiztosítékok (főkapcsoló és kiegészítő áramkörök biztosítékai), amelyek egy zárlatos kéziszerszám miatt azonnal kiolvadhatnak.

Mit érdemes még a gép mellé készíteni? (Folyadékok és segédanyagok)

Prémium hidraulika-olaj (legalább 20-45 liter): Egy esetleges tömlődurranás után az olajveszteséget azonnal pótolni kell, a szárazon járó szivattyú azonnal tönkremegy.
Motorolaj és hűtőfolyadék (fagyálló/desztillált víz): Az utántöltésekhez.
Féktisztító spray és szöszmentes törlőkendők: A hidraulikus gyors csatlakozók összedugása előtti tökéletes pormentesítéshez. A rongy ne legyen szálas, mert a szösz is elakadhat a hidraulika szelepeiben.

Érdekli a HYDRA HD hidraulikus tápegység?

Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani az Ön munkáihoz legjobban illő modellt és konfigurációt.

Sámuel Kovács József

e-mail: samuel@gepkereskedelem.eu
