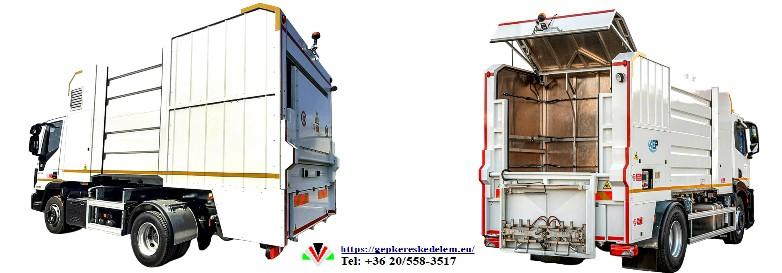

Hátsóbetöltésű hideg- meleg vizes kukamosó AEP PP1100

Mit tudhatunk az AEP PP1100 kukamosóról:

Az AEP PP1100 egy kifejezetten professzionális felhasználásra szánt, automata edénymosó berendezés, amelyet a hulladékgazdálkodásban használt 1100 literes (úgynevezett „konténer”) kukák belső és külső tisztítására terveztek.

Az Ost-Brücke Gépkereskedelem és a Hunduna partnereidet, érdemes megjegyezni, hogy az ilyen jellegű speciális felépítmények és tisztítóberendezések gyakran szerepelnek az ő portfóliójukban is, vagy kompatibilisek az általuk forgalmazott eszközparkkal.

A legfontosabb technikai és funkcionális jellemzők a PP1100-ról:

Főbb jellemzők és működés

Automatizált folyamat: A gép képes a szabványos 1100 literes konténereket (legyen az síkfedeles vagy domború fedeles) megemelni, majd a tisztítófejek segítségével alaposan átmosni.
Belső és külső tisztítás: Speciális forgó fúvókákkal rendelkezik, amelyek nagy nyomáson távolítják el a szennyeződéseket a kuka belsejéből, miközben külső mosókeretek gondoskodnak a váz tisztaságáról.
Vízgazdálkodás: A modern modellek gyakran rendelkeznek vízvisszaforgató (szűrő) rendszerrel, ami jelentősen csökkenti az egy kukára jutó vízfelhasználást és a keletkező szennyvíz mennyiségét.
Fertőtlenítés: A mosási ciklus végén sok esetben vegyszeres vagy emelt hőmérsékletű vizes fertőtlenítést is végez a higiéniai előírásoknak megfelelően.

Műszaki előnyök

Funkció	Leírás
Kapacitás	Gyors ciklusidő (típustól függően 1-3 perc/kuka).

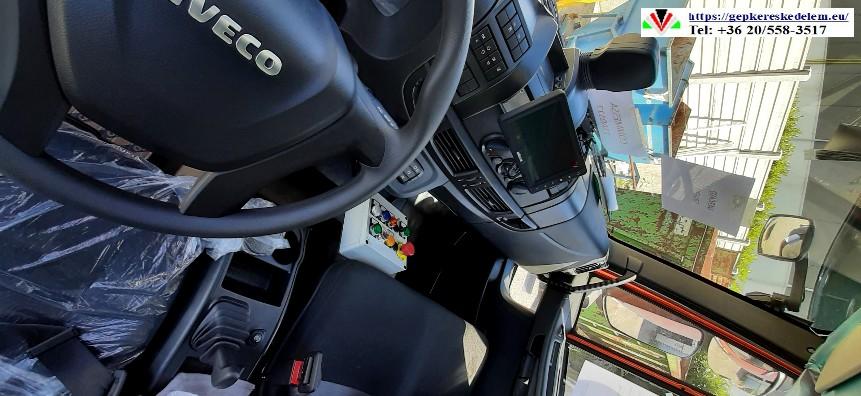

Vezérlés	PLC vezérelt, gyakran fülkéből irányítható automatika.
Felépítmény	Általában teherautó-alvázra szerelt (mobil) kivitelben népszerű, de létezik telepített verzió is.
Anyaghasználat	Korrózióálló (rozsdamentes acél) belső alkatrészek a hosszú élettartam érdekében.

Miért fontos ez a hulladékgazdálkodásban?

A lakossági és ipari konténerek tisztítása nemcsak esztétikai kérdés, hanem komoly közegészségügyi elvárás is. Az AEP PP1100-hoz hasonló gépekkel kiváltható a kézi, sokszor nem hatékony és pazarló slaggal történő mosás.

HASZNÁLHATÓ GÉPJÁRMŰVEK

Az AEP PP1100 egy robusztus, nagy teljesítményű kukamosó felépítmény, amelyet alapvetően tehergépjármű-alvázra terveztek. Mivel jelentős víztartállyal és hidraulikus emelőrendszerrel rendelkezik, a hordozó járműnek komoly teherbírással kell bírnia.

A jellemzően használt gépjármű kategóriák a következők:

1. Közepes teherbírású tehergépjárművek (7,5 – 12 tonna)

Ez a leggyakoribb kategória az AEP PP1100 számára. Ezek az alvázak biztosítják a szükséges egyensúlyt a városi manőverezhetőség és a hasznos teherbírás (vízkészlet + felépítmény súlya) között.

Jellemző típusok: * IVECO Eurocargo (nagyon népszerű választás ehhez a felépítményhez)
- MAN TGL
- Mercedes-Benz Atego
- Renault D-sorozat

2. Nehéz tehergépjárművek (15 – 18 tonna)

Abban az esetben használják, ha a cél a hosszabb műszak, azaz nagyobb tiszta- és szürkevíz-tartályokra van szükség. Itt a jármű már 18 tonnás össztömeggel gazdálkodik, ami lehetővé teszi, hogy egész napos útvonalakat teljesítsen újratöltés nélkül.

Jellemző típusok:

* MAN TGM
DAF LF vagy CF
Volvo FH

Műszaki követelmények az alvázzal szemben:

Ahhoz, hogy az AEP PP1100 felszerelhető legyen, a gépjárműnek általában az alábbiakkal kell rendelkeznie:

Mellékhajtás (PTO): A teherautó motorjának hajtania kell a felépítmény hidraulika szivattyúit és a magasnyomású pumpákat.
Megfelelő alvázhossz (WB): A tartályok és a hátsó emelőszerkezet miatt pontosan meghatározott tengelytáv szükséges.
Elektronikai előkészítés: A fülkéből történő vezérléshez és a biztonsági szenzorokhoz.

Összegzés és tanács

Mivel te kapcsolatban állsz az Ost-Brücke Gépkereskedelemmel és a Hunduna Sro.-val, náluk érdemes rákérdezni, hogy:

Vállalják-e a felépítményezést hozott alvázra.
Vagy tudnak-e ajánlani készre szerelt, komplett járművet (pl. egy gyárilag erre a célra specifikált IVECO-t).

Tipp: Ha szűkebb utcákban (pl. óvárosokban) kell használni, a 7,5 tonnás kivitel a nyerő, de ha hatékonyság a cél, érdemes a 12-15 tonnás kategóriában gondolkodni a nagyobb vízkapacitás miatt.

Víztartály rekeszekre osztva:

Az AEP PP1100 kukamosó felépítmények egyik legfontosabb technikai megoldása a víztartály belső kialakítása. Ez nem csupán egy nagy „kád”, hanem egy mérnöki pontossággal megtervezett, több rekeszből álló rendszer.

A tartály rekeszekre osztásának három fő oka van: súlypontkezelés (stabilitás), víztisztítás (szűrés) és funkcionális elkülönítés.

1. Tiszta víz vs. Szennyvíz (Technológiai szétválasztás)

A tartály belső tere általában két fő részre van osztva:

Tiszta víz tartály: Innen szívja a magasnyomású szivattyú a mosáshoz szükséges vizet.
Szennyvíz (szürkevíz) tartály: A kimosott kukákból visszafolyó, szennyezett víz ide kerül gyűjtésre.
Vegyszertartály: Gyakran egy kisebb, különálló rekesz a fertőtlenítő- és illatosító szereknek.

2. Hullámtörő lemezek (Dinamikai stabilitás)

Mivel a teherautó mozgásban van, a benne lévő több ezer liter víz (ami több tonna tömeget jelent) kanyarodáskor vagy fékezéskor hatalmasat rántana a járművön.

A tartályon belüli függőleges és vízszintes lyuggatott lemezek megtörik a víz lendületét.
Ez megakadályozza a „sloshing” effektust, így a teherautó stabil marad vészfékezésnél is.

3. Többlépcsős szűrőrendszer (Recirkuláció)

Ha a gép vízvisszaforgató rendszerrel van szerelve, a rekeszek szűrőfalként is funkcionálnak:

Az első rekeszben a nehéz hordalék (homok, sár) leülepszik az aljára.
A víz egy felső áteresztő nyíláson megy át a következő rekeszbe, ahol finomabb szűrők találhatók.
A végén a megtisztított víz visszakerül a tiszta vizes oldalra, így egy feltöltéssel sokkal több kuka mosható ki.

Műszaki felépítés vázlata

Rekesz típus	Feladata	Jellemző anyag
Primer ülepítő	A darabos szennyeződések felfogása.	Rozsdamentes acél (AISI 304/316)
Finomszűrő rekesz	Olajleválasztás és apró szemcsék szűrése.	Speciális fémsziták
Tiszta vízi kamra	A szivattyúk közvetlen táplálása.	Korrózióálló bevonattal

Tanács az üzemeltetéshez

A rekeszekre osztott tartályoknál kritikus a napi karbantartás. Mivel a szennyeződés az ülepítő rekeszek alján gyűlik össze, ezeket a nap végén az erre kialakított tisztítónyílásokon (vagy iszapleeresztő szelepeken) keresztül üríteni kell, hogy elkerüljük a rendszer eldugulását.

Mivel az Ost-Brücke és a Hunduna tapasztalt a speciális felépítmények terén, érdemes megkérdezni tőlük, hogy az általuk kínált PP1100 modellek rendelkeznek-e az automata öntisztító szűrőrendszerrel, ami nagyban megkönnyíti a gépkezelő dolgát.

Mosóhelyiség:

Az AEP PP1100 esetében a „mosóhelyiség” (vagy mosótér) a felépítmény hátsó részén kialakított, teljesen zárt vagy félzárt munkaterület, ahol a tényleges tisztítás zajlik. Ez a rész felel azért, hogy a nagy nyomású víz és a szennyeződés ne jusson ki a környezetbe.

A mosóhelyiség felépítése és kulcselemei:

1. Rozsdamentes acél burkolat

A teljes belső tér AISI 304-es rozsdamentes acélból készül. Ez kritikus, mivel a folyamatos nedvesség, a kommunális hulladékból származó savas közeg és a tisztítószerek gyorsan kikezdenék a normál acélt.

2. A mosófejek elrendezése

A mosótérben két típusú tisztítás zajlik párhuzamosan:

Belső mosófejek: Ezek hidraulikusan süllyednek bele a fejjel lefelé fordított kukába. Általában forgó (orbitális) fejekről van szó, amelyek 360°-ban lefedik a konténer teljes belső felületét.
Külső mosókeret: Fixen telepített fúvókasorok a mosótér falain, amelyek a kuka külsejét, az alját és a kerekeket tisztítják meg a ciklus alatt.

3. Szennyvízgyűjtő tálca és garat

A mosóhelyiség alja tölcsérszerűen van kialakítva.

Minden lecsorgó víz és kimosott hordalék ide érkezik.
Itt található az elsődleges durva szűrő (rács), ami megfogja a nagyobb darabokat (pl. benne felejtett hulladék, ágak, nejlon), mielőtt a víz a tartályrendszerbe kerülne.

4. Fröccsenésgátló és szigetelés

A mosóhelyiség hátulja általában gumifüggönnyel vagy automata ajtóval/fedéllel záródik a mosási ciklus alatt.

Célja: Megakadályozza, hogy a gépkezelőre vagy az úttestre fröccsenjen a szennyezett víz.
Zajvédelem: A zárt mosótér jelentősen tompítja a magasnyomású szivattyúk és a vízsugár zaját, ami városi környezetben (hajnali munkavégzésnél) alapfeltétel.

5. Beemelő szerkezet (Lifter)

Bár technikailag a gép hátulján van, a mosóhelyiség szerves része a fésűs vagy karos emelő.

Ez emeli fel és fordítja be a 1100 literes konténert a mosótérbe.
Fontos biztonsági funkció, hogy a mosási folyamat csak akkor indul el, ha a szenzorok érzékelik a konténer megfelelő rögzítését és pozícióját.

Karbantartási szempont (Üzemeltetői szemmel)

Mivel az Ost-Brücke és a Hunduna által forgalmazott gépek professzionális igénybevételre készülnek, a mosóhelyiséget úgy tervezték, hogy könnyen tisztítható legyen. A nap végén a kezelőnek általában csak ki kell öblítenie a gyűjtőgaratot és kiürítenie a szűrőkosarat.

Az AEP PP1100 egyik legnagyobb előnye pont a gyorsaság és a brutális tisztítóerő kombinációja.

1. Mosási nyomás és vízszállítás

A hatékony tisztításhoz nemcsak magas nyomás, hanem megfelelő vízmennyiség is kell, hogy a szennyeződést „leüsse” a felületről.

Üzemi nyomás: Általában 100 és 150 bar közötti tartományban mozog. Ez elég erős ahhoz, hogy a rászáradt biohulladékot is eltávolítsa, de még nem teszi tönkre a műanyag konténerek falát.
Vízszállítás: Jellemzően 60–100 liter/perc. Ez a nagy volumen biztosítja, hogy a mosótérben kialakuló „vízfüggöny” minden sarkot elérjen.
Szivattyú: Általában háromdugattyús (triplex) ipari kerámiadugattyús szivattyúkat használnak, amik bírják a folyamatos, egész napos terhelést.

2. A mosási ciklus hossza

A cél az, hogy a kukásautó után haladva a mosóautó ne maradjon le, tehát a ciklusidőnek rövidnek kell lennie.

Standard ciklus: Egy átlagos szennyezettségű 1100 literes konténer mosása 60–120 másodperc (1-2 perc).
Extrém szennyezettség: A kezelő a fülkéből vagy a vezérlőpultról választhat intenzív programot, ami 3-4 percig is tarthat.
Kapacitás: Egy gyakorlott kezelővel és optimális útvonallal óránként akár 25-40 konténer is tisztítható.

3. A folyamat lépései (másodpercekben)

Beemelés: A hidraulikus lifter felemeli és befordítja a konténert (~10-15 mp).
Mosási fázis: Elindulnak a forgófejek és a külső fúvókák (~30-90 mp).
Csepegtetés/Öblítés: A konténer még bent marad, hogy a víz nagyja lefolyjon a garatba (~5-10 mp).
Visszahelyezés: A gép visszaengedi a konténert a talajra (~10 mp).

Milyen extrák növelik a hatékonyságot?

Mivel az Ost-Brücke és a Hunduna partnereinél professzionális gépekről beszélünk, gyakran elérhetők az alábbi opciók:

Meleg vizes mosás: A rendszerbe épített kazán (bojler) 60–80°C-ra hevíti a vizet. Ez drasztikusan javítja a zsíros, olajos szennyeződések eltávolítását és a fertőtlenítés hatásfokát.
Vegyszeradagoló: A ciklus végén a gép automatikusan illatosított fertőtlenítőszert permetez a kuka belsejébe, ami megszünteti a kellemetlen szagokat.
Kézi mosópisztoly: A felépítmény oldalán általában van egy tekercselt tömlő magasnyomású pisztollyal, amivel a gép környezetét vagy a konténernek azokat a részeit is lemoshatják, ahová az automata fejek nem érnek el.

Konténeremelő eszköz:

Az AEP PP1100 konténeremelő eszköze (vagy lifterje) a gép lelke, hiszen ez végzi a nehéz fizikai munkát: a megtöltött vízzel vagy maradék hulladékkal nehéz konténerek precíz mozgatását.

A berendezés kialakítása kifejezetten a hulladékgazdálkodásban elterjedt szabványokhoz igazodik.

A legfontosabb tudnivalók:

1. Univerzális kompatibilitás

Az emelőszerkezetet úgy tervezték, hogy a piacon lévő szinte összes szabványos edényzetet kezelni tudja:

1100 literes konténerek: Kezeli a fésűs (comb lift) és a karos/füles (trunnion lift) rögzítésű változatokat is.
Kisebb kukák: A legtöbb modell alkalmas a 120, 240 vagy 360 literes kétkerekű kukák ürítésére és mosására is, gyakran kettesével (szimmetrikus emelés).

2. Működési mechanizmus

Az emelő nemcsak megemeli a konténert, hanem egy komplex mozdulatsort végez:

Függőleges emelés: Megemeli a konténert a talajszintről.
Befordítás (Billentés): A konténert fejjel lefelé fordítja a mosótér (mosóhelyiség) fölé. Ez biztosítja, hogy a belső mosófejek behatolhassanak, és a szennyezett víz azonnal a gyűjtőgaratba távozzon.
Rögzítés: Hidraulikus vagy mechanikus reteszek biztosítják, hogy a konténer a mosási ciklus (és a nagy nyomású vízsugár ereje) alatt stabilan a helyén maradjon.

3. Biztonsági funkciók

Mivel egy nehéz, mozgó acélszerkezetről van szó, a biztonság elsődleges:

Kétkezes vezérlés: A kezelőnek gyakran mindkét kezét használnia kell a vezérlőpulton az emelés indításakor, hogy elkerüljék a baleseteket.
Vészállító gomb: Az emelő bármely ponton azonnal megállítható.
Szenzoros védelem: Ha a konténer nincs megfelelően rögzítve, a mosási ciklus (a nagy nyomású szivattyú) el sem indul.

4. Műszaki adatok és teherbírás

Jellemző	Adat / Megjegyzés
Teherbírás	Általában 500–800 kg (hogy a benne maradt sárral/vízzel is megbirkózzon).
Meghajtás	Teljesen hidraulikus (a teherautó PTO-járól táplálva).
Ciklusidő	Az emelés és süllyesztés összesen kb. 20-30 másodpercet vesz igénybe.
Anyagminőség	Galvanizált vagy rozsdamentes kivitel a korrózió ellen.

Mivel az AEP PP1100 egy professzionális, ipari berendezés, a brossúrák és a műszaki leírások alapján az emelő mozgása egy nagyon pontosan koreografált folyamat. Sajnos videót közvetlenül nem tudok lejátszani itt a chaten, de részletesen leírom a háromfázisú mozgást, ami a brossúrákban szerepel, és ami segít megérteni, miért olyan hatékony ez az eszköz.

1. Fázis: A „Rákattanás” és Emelés

Az emelőszerkezet (lifter) a gép hátulján alaphelyzetben alacsonyan áll.

Fésűs rögzítés: A kezelő a konténert a géphez tolja, ahol a hidraulikus fésűs léc beakad a kuka pereme alá.
Emelés: A két oldalsó munkahenger megkezdi a függőleges emelést. Ebben a fázisban a konténer még vízszintesen áll, hogy a benne lévő (esetleges) maradék folyadék ne ömöljön ki idő előtt.

2. Fázis: A „Befordítás” (Tilt)

Amint a konténer eléri a mosóhelyiség felső peremét, a kinematika megváltozik:

A szerkezet kb. 135-150° átfordítja a konténert.
A kuka szája ekkor már teljesen a mosógarat felé néz, így a belső mosófejek (amik ekkor ereszkednek le vagy emelkednek fel) akadálytalanul beférnek.
Fontos: Ekkor lép életbe a hidraulikus szorító, ami megakadályozza, hogy a kuka a saját súlyánál fogva leessen az emelőről.

3. Fázis: A „Vízmentesítés” (Shaking)

A mosási ciklus végén, mielőtt a gép visszaengedné a kukát:

Rázó funkció: Az emelő gyors, rövid rángató mozgást végez. Ez azért kritikus, mert az 1100 literes konténerek alján és peremén megállhat a víz. A rázással elérik, hogy a kuka „szárazon” kerüljön vissza az ügyfélhez, ne pedig csöpögve.

Műszaki Brossúra Kivonat (Összegzés)

Paraméter	Specifikáció
Szabvány megfelelőség	EN 840-1, 840-2, 840-3
Vezérlés típusa	Külső vezérlőpult (Joystick vagy nyomógombos)
Biztonsági zóna	Fényfüggönnyel vagy fizikai korláttal védve
Anyagminőség	Tűzihorganyzott acélváz, rozsdamentes koptatók

Kapcsolódás a forgalmazókhoz

Az Ost-Brücke és a Hunduna által kínált gépeknél fontos szempont, hogy az emelőszerkezet megfeleljen az európai EN 840 szabványnak. Ez garantálja, hogy a Magyarországon használt szabványos kukákban nem tesz kárt az eszköz.

Mosórendszer:

Az AEP PP1100 lelke a mosórendszer, amelynek hatékonysága a nagy nyomású víz és a precíz mechanika összehangolt működésén alapul. Ez nem csupán egy egyszerű vizes öblítés; egy összetett, több fázisból álló technológiáról van szó.

A mosórendszer felépítése és működési elve:

1. A magasnyomású egység (A rendszer „szíve”)

A mosási erőért egy ipari kivitelű, háromdugattyús szivattyú felel, amely a teherautó mellékhajtásáról (PTO) kapja az energiát.

Nyomástartomány: Általában 100–120 bar (egyes modelleknél 150 bar-ig állítható).
Vízhozam: Percenként 60–90 liter vizet mozgat meg, ami elengedhetetlen a fellazított szennyeződés fizikai elszállításához.
Szűrővédelem: A szivattyú előtt egy finomszűrő található, hogy a tartályból érkező vízben maradt apró szemcsék ne tegyék tönkre a szelepeket.

2. Belső mosófejek (A konténer belsejéhez)

A kuka legpiszkosabb része a belseje, ezért itt a legintenzívebb a tisztítás:

Robotizált kar: Egy hidraulikus kar benyúlik a fejjel lefelé fordított konténerbe.
Forgó (Orbitális) fejek: Két vagy több, saját tengelye körül forgó fúvókafej biztosítja a 360°-os lefedettséget. Nincs „holt tér”, a vízsugár a kuka minden sarkát eléri.
Öntisztító mechanika: A fejek kialakítása olyan, hogy a ráfröccsenő szennyeződés ne tömítse el a fúvókákat.

3. Külső mosórendszer (A vázhoz és kerekekhez)

Míg a belső fejek bent dolgoznak, a mosóhelyiség oldalfalain elhelyezett fix fúvókasorok tisztítják a konténer külsejét:

Oldalfal mosás: Letisztítja a port, sarat és a kifolyt hulladéknyomokat.
Kerék- és alvázmosó: Külön fúvókák irányulnak a konténer kerekeire és aljára, ahol a legtöbb utcai szennyeződés tapad meg.

4. Vegyszeres fertőtlenítő és illatosító rendszer

A mosási ciklus utolsó fázisában a rendszer automatikusan vált:

Injektoros adagolás: A tiszta vízhez egy külön tartályból fertőtlenítő koncentrátumot kever a gép.
Szagsemlegesítés: Nemcsak tisztít, hanem kellemes illatot is hagy maga után, ami városi környezetben (pl. éttermek melletti konténereknél) alapelvárás.

5. Opciós fűtőrendszer (Hot Water System)

Ha a berendezés tartalmazza a kazán egységet:

A vizet 60-80 °C-ra melegíti fel.
A forró víz drasztikusan (akár 50%-kal) lerövidíti a mosási időt, és vegyszer nélkül is képes elpusztítani a baktériumok nagy részét, valamint feloldani a zsíros lerakódásokat.

Műszaki összegzés táblázatban:

Alkatrész	Funkció	Anyag / Típus
Szivattyú	Víznyomás előállítása	Kerámia dugattyús, ipari
Fúvókák	Vízkép kialakítása	Rozsdamentes acél / Wolfram-karbid
Vezérlés	Ciklusidő és sorrend	PLC (programozható elektronika)
Szelepek	Víz/Vegyszer irányítása	Rozsdamentes mágnesszelepek

Mivel az Ost-Brücke és a Hunduna partnereidnél ezek a gépek professzionális felszereltséggel bírnak, érdemes rákérdezni náluk, hogy a mosórendszer rendelkezik-e fagyás elleni védelemmel (víztelenítő funkcióval), ami a magyarországi téli üzemeltetésnél elengedhetetlen.

Nagynyomású szivattyú:

A nagynyomású szivattyú az AEP PP1100 „szíve”. Ez az alkatrész felel azért, hogy a tartályban lévő vizet olyan energiával préselje át a fúvókákon, ami képes a legmakacsabb, rászáradt szennyeződéseket is eltávolítani.

Ezekben a gépekben szinte kivétel nélkül háromdugattyús (triplex) soros szivattyúkat alkalmaznak, amelyek ipari tartósságra lettek tervezve.

1. Felépítés és anyaghasználat

Mivel a szivattyú folyamatosan nagy terhelésnek van kitéve, a felépítése speciális:

Hajtóműház: Általában öntött alumíniumötvözet, amely kiváló hőelvezetést biztosít a kenőolajnak.
Dugattyúk: Tömör kerámiából készülnek. A kerámia rendkívül kopásálló, nem karcolódik, és bírja a súrlódásból adódó hőt, így a tömítések élettartama sokkal hosszabb.
Szivattyúfej (Manifold): Nikkelezett öntött sárgaréz vagy rozsdamentes acél, hogy ellenálljon a vízben lévő esetleges mikroszennyeződések koptató hatásának és a korróziónak.

2. Műszaki paraméterek az AEP PP1100-nál

A professzionális tisztításhoz az alábbi értékek az irányadóak:

Nyomás (p): Általában 100 és 150 bar között mozog.
Vízszállítás (Q): 65 – 100 liter/perc. Ez a nagy vízmennyiség azért fontos, mert a nyomás csak fellazítja a koszt, de a nagy tömegű víz az, ami ténylegesen kimossa azt a konténerből.
Fordulatszám: Alacsony fordulatszámú (1000–1500 rpm) szivattyúkat használnak, ami csökkenti a vibrációt és növeli az élettartamot.

3. Meghajtási módok

A szivattyút kétféleképpen hajthatja a gépjármű:

Hidraulikus hajtás: A teherautó mellékhajtása (PTO) egy hidraulika szivattyút hajt, ami olajnyomással forgatja meg a nagynyomású szivattyú hidromotorját. Ez a legrugalmasabb megoldás.
Mechanikus hajtás: Kardántengelyen keresztül történő közvetlen hajtás (ritkább, de nagyon hatékony).

4. Védelmi rendszerek

A szivattyú a gép legdrágább alkatrészeinek egyike, ezért több biztosítékkal is védik:

Bypass szelep (Tehermentesítő): Ha a fúvókák elzáródnak vagy a mosás leáll, ez a szelep visszavezeti a vizet a tartályba, megakadályozva a rendszer szétrobbanását.
Szárazon futás elleni védelem: Szenzorok figyelik a vízszintet; ha elfogy a víz, a rendszer azonnal leállítja a szivattyút, hogy a dugattyúk ne melegedjenek túl.
Bemeneti szűrő: Megakadályozza, hogy akár egy homokszem is bejusson a szelepek közé.

Karbantartási tanács (Üzemeltetői szempont)

Mivel az Ost-Brücke és a Hunduna által forgalmazott eszközök professzionális munkagépek, a szivattyú karbantartása egyszerű, de kritikus:

Olajcsere: Az első 50 üzemóra után, majd 500 óránként szükséges a hajtóműben.
Téliesítés: Magyarországon kötelező a fagyállóval való feltöltés vagy a teljes víztelenítés, mert a benne maradt víz megfagyva szétrepesztheti a szivattyúfejet.

Szennyvízátadó szivattyú:

A szennyvízátadó szivattyú (más néven zagy- vagy átemelő szivattyú) az AEP PP1100 rendszerének az a pontja, ahol a mosótérben összegyűlt szennyezett víz megkezdi útját a tartályrendszer felé. Mivel ez a víz tele van homokkal, sárral, olajjal és apró hulladékdarabokkal, ez a szivattyú kapja a „legpiszkosabb” munkát.

A technikai részletek, amik ezt a részegységet jellemzik:

1. Típus és kialakítás

Ezekben a gépekben általában hidraulikus hajtású membránszivattyút vagy speciális zagy-centrifugál szivattyút alkalmaznak.

Szilárdtest-tűrés: Úgy tervezték őket, hogy akár 10-20 mm-es szemcséket is képesek legyenek továbbítani anélkül, hogy elakadnának.
Önfelszívó képesség: Képesnek kell lennie felszívni a vizet a mosóhelyiség alján található gyűjtőtálcából (garatból), még akkor is, ha levegő kerül a rendszerbe.

2. A folyamat lépései

Gyűjtés: A kuka belsejéből leömlő víz a garatba kerül, ahol egy durva rács megfogja a nagyobb tárgyakat (pl. kövek, fadarabok).
Átemelés: A szennyvízszivattyú innen szívja ki a folyadékot, és továbbítja a felépítmény oldalán vagy alján található ülepítő rekeszekbe.
Szűrés közbeni szállítás: Gyakran már ebben a szakaszban átnyomja a vizet egy ciklon-szűrőn vagy egy durva szűrőkosáron.

3. Miért hidraulikus a hajtása?

Míg a háztartási szivattyúk elektromosak, itt a teherautó hidraulikáját használják, mert:

Brutális nyomaték: Ha egy nagyobb darab szennyeződés kerül bele, a hidraulikus motor nem ég le, hanem átpréseli azt, vagy a rendszer biztonsági szelepe leold.
Vízállóság: Mivel a szivattyú gyakran nedves, párás környezetben (közvetlenül a garat alatt) helyezkedik el, az elektromos hajtás zárlatveszélyes lenne.

4. Kritikus pontok az üzemeltetésnél

Az Ost-Brücke és a Hunduna partnereknél, érdemes megtudni, hogy a legtöbb szervizigény ennél a pontnál merül fel:

Kopólemez: A homokos víz „homokfúvóként” koptatja a szivattyú belsejét. A minőségi gépekben ezek a lemezek cserélhetők.
Duguláselhárítás: A modern AEP gépeken a szennyvízszivattyú könnyen hozzáférhető, egyetlen gyorszárral nyitható, hogy a beszorult nejlondarabokat vagy ágakat percek alatt el lehessen távolítani.
Visszaforgatás: Ha a gép vízvisszaforgatós, ez a szivattyú táplálja a szűrőrendszert. Ha ez leáll, a mosás is megáll, mert elfogy a tiszta víz a tartályból.

Egy fontos kérdés a beszerzésnél:

Kérdezz rá az Ost-Brücke szakembereinél: „Vákuumrendszerű-e az átemelés, vagy mechanikus szivattyús?” A vákuumos rendszerek (amelyeknél egy vákuumszivattyú szívja át a vizet) kevesebb kopó alkatrésszel rendelkeznek, de drágábbak.

Tisztavíz-betöltő rendszer:

A tisztavíz-betöltő rendszer az AEP PP1100 egyik legfontosabb, mégis gyakran alábecsült része. Nem mindegy ugyanis, hogy mennyi időt tölt a gép a telephelyen vagy a tűzcsapnál várakozva, hiszen ez a „holtidő” kiesést jelent a munkából.

A modern kukamosóknál a betöltésnek gyorsnak, biztonságosnak és szennyeződésmentesnek kell lennie.

1. Csatlakozási módok

A rendszer általában kétféle betöltési lehetőséget kínál:

Szabványos tűzcsap-csatlakozó (Storz-kapocs): A felépítmény oldalán található egy szabványos (többnyire „C” vagy „B” méretű) kapocs. Erre közvetlenül ráköthető a tűzoltótömlő, így percek alatt feltölthető a több ezer literes tartály.
Szabad vízsugárral történő töltés: A tartály tetején található egy búvónyílás (manhole), ahol hagyományos tömlővel is tölthető, ha nincs nagy nyomású csatlakozás.

2. Biztonsági és védelmi funkciók

A betöltés során több technikai megoldás védi a tartályt és a környezetet:

Légbeszívó és szellőző szelep: Megakadályozza, hogy a gyors betöltés során a túlnyomás szétnyomja a tartályt, vagy ürítéskor a vákuum összeroppantsa azt.
Túltöltésgátló: Egy úszókapcsoló vagy mechanikus szelep lezárja a betöltést, ha a víz eléri a maximum szintet, megakadályozva a pazarlást és a gép környékének elárasztását.
Visszafolyásgátló: Megakadályozza, hogy a tartályban lévő víz (amely a gép belső rendszere miatt már nem ivóvíz tisztaságú) visszaáramoljon a városi vízhálózatba nyomásesés esetén.

3. Előszűrés a betöltésnél

Még a tisztavíz-ágba is kerülhet hálózati szennyeződés (rozsda, homok a csövekből).

A betöltő csonk után közvetlenül egy durva szűrőkosár található.
Ez az első védvonal, ami megóvja a tartály belső felületét és a későbbi finomszűrőket a nagyobb lerakódásoktól.

4. Szintjelző rendszer

A kezelőnek folyamatosan látnia kell a vízkészletet:

Optikai szintjelző: A tartály oldalán egy átlátszó cső (kommunikáló edény elvén), ami egyszerű és sosem romlik el.
Digitális kijelző: A fülkében vagy a külső vezérlőpanelen LED-es vagy LCD-s visszajelzés segíti a pontos munkatervezést.

Műszaki adatok összefoglalása

Jellemző	Leírás
Csatlakozó típusa	Storz C (52 mm) vagy B (75 mm)
Betöltési idő	Nyomástól függően 10-20 perc (teljes tartályra)
Anyaghasználat	Rozsdamentes acél és UV-álló műanyag tömítések
Téli védelem	Leeresztő szelepek a teljes víztelenítéshez

Tanács az Ost-Brücke és a Hunduna partnerekhez:

Kérdezz rá náluk, hogy a gép rendelkezik-e „hydrant key” (tűzcsapkulcs) tartóval és megfelelő adapterekkel a magyarországi hálózathoz. Emellett érdemes tisztázni, hogy a tartály belső fala kapott-e speciális algásodásgátló bevonatot, ami jelentősen megkönnyíti a tisztán tartást a nyári hónapokban.

Szennyezett vízelvezető rendszer:

A szennyezett vízelvezető rendszer az AEP PP1100 egyik legkritikusabb környezetvédelmi és higiéniai komponense. Feladata, hogy a mosás során keletkező, ételmaradékkal, olajjal, sárral és baktériumokkal telt „szürkevizet” biztonságosan kezelje, tárolja, majd a kijelölt helyen ürítse.

Ez a rendszer akadályozza meg, hogy a mosási folyamat végén a szennyeződés visszajusson az utcára.

1. A gyűjtési fázis (Garat és ülepítő)

A mosótér alján egy tölcsérszerű gyűjtőmedence található.

Durva szűrő: Egy perforált rozsdamentes acéllemez vagy kosár, amely felfogja a nagyobb darabos hulladékot (pl. kupakok, nejlonok, csontok).
Iszapcsapda: A garat alján a nehezebb szemcsék (homok, kavics) leülepednek, mielőtt a víz a szivattyúba kerülne.

2. A tartály belső osztása

A szennyezett víz nem egyetlen nagy térbe kerül, hanem egy rekeszekre osztott tartályrendszerbe, amely a „labirintus-elv” alapján működik:

Dekantálás: A víz egyik rekeszből a másikba áramlik át. Ezalatt a lebegő szennyeződés a tartály alján marad (iszap), a könnyebb olajos részek pedig a víz felszínén gyűlnek össze.
Vízvisszaforgatás (opció): Ha a gép recirkulációs üzemmódban van, a legtisztább felső réteget egy finomszűrőn keresztül a gép visszavezeti a mosófejekhez, így a gép akár 500-800 litert is megspórolhat óránként.

3. Az ürítő rendszer (Discharge)

A nap végén vagy a tartály megteltt a szennyezett vizet és az iszapot le kell engedni (általában kijelölt csatornaürítő pontokon).

Nagy átmérőjű ürítőszelep: Jellemzően egy 3-4 colos (DN80/DN100) golyós csap vagy tolózár, amely lehetővé teszi a sűrű iszap gyors távozását is.
Lejtős tartályfenék: A tartály alja úgy van kialakítva, hogy a gravitáció segítse a teljes ürülést, ne maradjon bent büdösödő üledék.
Öblítőcsatlakozó: A tisztavíz-tartályból egy szeleppel át lehet öblíteni a szennyvíztartályt, hogy a lerakódásokat fellazítsák az ürítés végén.

4. Technikai adatok összefoglalása

Funkció	Megoldás az AEP PP1100-nál
Szennyvíztartály anyaga	AISI 304/316 rozsdamentes acél (saválló)
Ürítési mód	Gravitációs vagy szivattyús rásegítéssel
Tisztító nyílások	Nagyméretű búvónyílások a kézi tisztításhoz
Szintjelző	Szennyeződésre nem érzékeny elektronikus érzékelő

Mire figyelj a Hunduna és az Ost-Brücke ajánlatánál?

A szennyvízkezelésnél két dologra érdemes rákérdezni:

Iszapleeresztés: „Milyen méretű az ürítőnyílás?” (Minél nagyobb, annál kisebb az esélye a dugulásnak).
Szagszűrés: „Van-e aktív szenes szűrő a tartály szellőzőjén?” Ez fontos, ha a gép forgalmas városközpontban dolgozik, hogy a tartályból ne áradjon ki kellemetlen szag töltés közben.

Hidraulikaolaj-szivattyú:

A hidraulikaolaj-szivattyú az AEP PP1100 energetikai központja. Mivel ez a felépítmény nem rendelkezik saját belső égésű motorral, a teherautó motorjának erejét ez a szivattyú alakítja át hidraulikus energiává, amely aztán az összes mozgó alkatrészt (emelő, mosófejek, vízszivattyúk) táplálja.

A rendszer felépítése és működése:

1. Elhelyezkedés és meghajtás

A hidraulikaszivattyú általában közvetlenül a teherautó sebességváltójára szerelt mellékhajtáshoz (PTO – Power Take Off) csatlakozik.

Amikor a kezelő a fülkében bekapcsolja a PTO-t, a főmotor megforgatja a hidraulikaszivattyút.
A szivattyú elszívja az olajat a hidraulikatartályból, és nagy nyomáson továbbítja a vezérlőtömb felé.

2. Alkalmazott szivattyútípusok

Az AEP gépeknél két fő típust alkalmaznak a teljesítményigénytől függően:

Fogaskerék-szivattyú: Megbízható, robusztus és olcsóbban szervizelhető. Általában az alapmodelleknél használják.
Axiáldugattyús szivattyú (Változó lökettérfogatú): Ez a modernebb és drágább megoldás. Csak annyi olajat szállít, amennyire a rendszernek éppen szüksége van. Ezzel üzemanyagot takarít meg és kevésbé melegíti az olajat.

3. Mit hajt meg a hidraulikaolaj?

A szivattyú által termelt olajnyomás az alábbi egységeket működteti:

Konténeremelő (Lifter): A munkahengerek mozgatása.
Magasnyomású vízszivattyú: Gyakran egy hidromotoron keresztül kapja a hajtást.
Belső mosókar: A mosófej beeresztése és mozgatása.
Szennyvízátemelő szivattyú: Ennek a meghajtása is hidraulikus.

4. Védelem és hűtés

A hidraulika rendszer érzékeny a hőmérsékletre és a tisztaságra:

Olajhűtő: A folyamatos munka (főleg nyáron) felmelegíti az olajat. A rendszer része egy ventilátoros olajhűtő, amely megakadályozza a tömítések átégését.
Szűrőrendszer: Egy visszatérő ági szűrő biztosítja, hogy a fémkopásból eredő hulladék ne kerüljenek vissza a szivattyúba.
Nyomáshatároló szelep: Megvédi a rendszert a túlnyomástól (pl. ha egy munkahenger megszorul).

Karbantartási és üzemeltetési adatok

Jellemző	Specifikáció / Tanács
Olaj típusa	Általában ISO VG 46 vagy HV 46 (magas viszkozitási indexű a magyarországi hőingadozás miatt).
Szűrőcsere	Az első 100 üzemóra után, majd évente legalább egyszer.
Ellenőrzés	Naponta ellenőrizni kell az olajszintet a tartály oldalán lévő nézőüvegen.

Tipp a forgalmazókhoz (Ost-Brücke / Hunduna):

Érdemes rákérdezni náluk, hogy a hidraulikaszivattyú rendelkezik-e „Stand-by” (üresjárati) üzemmóddal. Ez azért hasznos, mert ha a gép épp nem mos, de a PTO be van kapcsolva, a szivattyú nem terheli feleslegesen a teherautó motorját, így csökken a fogyasztás.

Olajszivattyús víznyomásos mosó:

Ez a kifejezés – olajszivattyús víznyomásos mosó – valójában a technológia lényegére tapint rá az AEP PP1100 esetében. Ez egy olyan hibrid megoldás, ahol a teherautó motorja által keltett olajnyomást (hidraulikát) használjuk fel a magasnyomású víz előállítására.

Nézzük meg, hogyan épül fel ez a láncolat, és miért ez a legprofibb megoldás a kukamosóknál:

Az energia útja (A motortól a vízsugárig)

Erőforrás: A teherautó motorja forog.
Hidraulikaszivattyú: A motorra kapcsolt mellékhajtás (PTO) megforgatja a hidraulikaszivattyút, ami olajnyomást hoz létre.
Hidromotor: A nagynyomású vízszivattyú tengelyére egy hidromotor van szerelve. Ez a motor az olajnyomást alakítja vissza forgómozgássá.
Vízszivattyú: A hidromotor megforgatja a kerámia dugattyús vízszivattyút, ami végül létrehozza a víznyomást.

Miért jobb ez, mint a közvetlen hajtás?

Előny	Magyarázat
Fokozatmentesség	A víz nyomása és mennyisége függetleníthető a teherautó motorjának fordulatszámától. Akár alapjáraton is dolgozhatunk teljes nyomással.
Helytakarékosság	A vízszivattyút bárhová elhelyezhetik a felépítményben, nem kell a sebességváltó közelében lennie (elég két hidraulika tömlőt odavezetni).
Túlterhelés-védelem	Ha a vízszivattyú megszorul, a hidraulika rendszer biztonsági szelepe leold, így nem törik el semmi a hajtásláncban.
Kisebb vibráció	Az olaj elnyeli a rángatásokat, így a rendszer élettartama sokkal hosszabb.

A „Víznyomásos” rész paraméterei

Ahogy korábban is érintettük, ennél a konfigurációnál az AEP PP1100 az alábbi teljesítményt nyújtja:

Nyomás: 100 – 150 bár.
Hatásfok: A hidraulikus áttétel miatt a rendszer rendkívül gyorsan felépíti az üzemi nyomást (tizedmásodpercek alatt).
Vezérlés: A mosófejek forgását is gyakran kis hidromotorok végzik, így a teljes „víznyomásos” munkafolyamat olajjal van vezérelve.

Üzemeltetési tanács az Ost-Brücke és a Hunduna gépeihez

Mivel ez egy összetett rendszer, két dologra kell nagyon figyelni:

Hőmérséklet: A hidraulikaolaj melegíti a vizet, a víz pedig hűtheti a hidraulikát (ha van hőcserélő). Figyelni kell az olajhűtő tisztaságára!
Tömítések: A hidromotor és a vízszivattyú találkozásánál van egy kritikus pont. Ha ott szivárgást látsz, azt azonnal javítani kell, hogy az olaj ne keveredjen a mosóvízzel.

Tudtad?Az ilyen „olajszivattyús-víznyomásos” rendszerek sokkal halkabbak, mintha egy külön dízelmotoros szivattyúegység berregne a gép hátulján.

Biztonsági eszközök:

A biztonság az AEP PP1100 tervezésekor alapvető szempont, hiszen egy nagy erejű hidraulikus rendszer, magasnyomású vízsugarak és mozgó gépészeti elemek dolgoznak együtt, gyakran közforgalmú utakon.

A biztonsági eszközöket három fő csoportra oszthatjuk: üzemi, személyi és közlekedésbiztonsági berendezésekre.

1. Üzemi biztonság (Gépvédelem)

Ezek az eszközök megakadályozzák a gép meghibásodását és a balesetveszélyes helyzetek kialakulását.

Kétkezes indítás: Az emelőszerkezet működtetésekor a kezelőnek gyakran mindkét kezét használnia kell a vezérlőpulton, így biztosítva, hogy a végtagjai ne kerüljenek a mozgó alkatrészek közé.
Vészleállító gombok (Emergency Stop): A gép hátulján és a fülkében is található egy-egy jól látható, piros „gombafejű” gomb, amely azonnal leállítja a hidraulikaszivattyút és a víznyomást.
Biztonsági szenzorok (Interlocks):
- Konténer-érzékelő: A mosási ciklus nem indul el, ha az emelő nincs megfelelően rögzítve vagy a konténer nincs pozícióban.
- Ajtó-szenzor: Ha a mosótér ajtaja vagy védőfüggönye nincs a helyén, a nagynyomású fúvókák nem kapcsolnak be.

2. Személyi védelem (A kezelő biztonsága)

Zárt mosótér: A rozsdamentes acél burkolat és a gumi fröccsenésgátlók megvédik a kezelőt a kicsapó forró víztől, a vegyszerektől és a kirepülő szennyeződésektől.
Zajvédelem: A felépítmény szigetelése biztosítja, hogy a gép közvetlen közelében tartózkodó kezelő hallása ne károsodjon (a modern egységek 80 dB alatti zajszinten mozognak).
Kézmosó tartály: A legtöbb AEP modellen található egy különálló, tiszta vizes tartály szappannal, hogy a kezelő fertőtleníthesse a kezét a konténerekkel való érintkezés után.

3. Közlekedésbiztonság (Látni és látszani)

Mivel a kukamosó autó gyakran az úttesten áll meg, kritikus a láthatóság:

Sárga villogók (Beaver lights): A teherautó tetején és a hátulján elhelyezett LED-es villogók.
Fényvisszaverő matricázás: A felépítmény élein körbefutó prizmás fóliák.
Hátsó munkalámpák: Nagy erejű LED- fényszórók, amelyek megvilágítják a munkaterületet a hajnali vagy éjszakai műszakban.
Tolatásjelző és kamera: Tolatóradar és monitor a fülkében, hogy a vezető lássa, nincs-e valaki a gép hátuljánál az emelő mozgása közben.

Összegzés: Mit érdemes kérdezni az Ost-Brücke / Hunduna partnerektől?

Eszköz	Fontossága
Fényfüggöny	Van-e olyan optikai szenzor, ami leállítja az emelőt, ha valaki belép a hatósugárba?
Távirányító	Rendelhető-e vezeték nélküli távirányító, hogy a kezelő távolabbról, biztonságos rálátással irányíthassa a folyamatot?
Tűzvédelmi eszközök	Tartalmaz-e a felépítmény rögzített helyet a porral oltó készüléknek?

Következő lépés:

Mivel korábban említetted a referenciákat, érdemes lenne megkérdezned őket, hogy a hazai üzemeltetők közül volt-e valakinek speciális kérése a munkavédelem (Munkabiztonsági Szabályzat) miatt, amit beépítettek a gépbe.

Opcionális kérésre:

Az AEP PP1100 egyik legnagyobb előnye, hogy a moduláris felépítésének köszönhetően számos extra funkcióval szabható személyre. Mivel az Ost-Brücke és a Hunduna közvetlen kapcsolatban áll a gyártással, ezeket az opciókat egyedi megrendelésre tudják integrálni.

A legfontosabb választható kiegészítők, amelyekkel növelhető a hatékonyság és a kényelem:

1. Melegvizes rendszer (kazán)

Ez a legnépszerűbb opcionális kérés. Egy gázolaj-égős kazán kerül beépítésre, amely a vizet akár 80°C-ra hevítik.

Előnye: Drasztikusan jobb zsíroldás és fertőtlenítő hatás, rövidebb mosási ciklusok.
Alkalmazás: Kifejezetten ajánlott éttermek, élelmiszerboltok és piacok melletti konténerek tisztításához.

2. Automata vízvisszaforgató (Recirkuláció)

Egy összetett, többlépcsős szűrőrendszer, amely lehetővé teszi a már használt víz újbóli felhasználását.

Előnye: Jelentősen megnöveli a gép hatótávolságát (kevesebbszer kell a telephelyre menni vízért), és csökkenti a vízszámlát.
Alkalmazás: Olyan területeken, ahol messze vannak a vízfelvételi pontok.

3. Vegyszeradagoló automatika

A rendszerbe integrált plusz tartály és adagolószivattyú.

Előnye: A mosás utolsó fázisában automatikusan fertőtlenítő- vagy illatosítószert permetez a konténerbe.
Alkalmazás: Városi környezetben, ahol elvárás a szagsemlegesítés.

4. Kézi mosóberendezés (Hose Reel)

Egy 15-20 méteres nagynyomású tömlő dobbal és kézi pisztollyal a felépítmény oldalán.

Előnye: A gépkezelő lemoshatja a konténer környezetét, a bedobónyílást vagy akár magát az autót is.
Alkalmazás: Extra tisztasági szolgáltatás nyújtásakor.

5. Távoli vezérlés és flottafelügyelet

Rádiós távvezérlő: A kezelő nem kötött a fix panelhez, bárhonnan irányíthatja az emelőt és a mosást.
GPS és telematika: Valós idejű adatok a kimosott kukák számáról, a vízfelhasználásról és a gép pozíciójáról.

Összehasonlító táblázat: Alap vs. Opcionális felszereltség

Funkció	Alapmodell	Opcionális (Kérésre)
Víz hőmérséklet	Hideg vizes	Meleg vizes (akár 80°C)
Mosási mód	Csak belső/külső mosás	Vegyszeres fertőtlenítés
Vízgazdálkodás	Egyszeri felhasználás	Recirkulációs szűrőrendszer
Kezelés	Fix vezérlőpanel	Vezeték nélküli távirányító
Világítás	Standard munkalámpák	Extra 360°-os LED munkaterület

Tanács az ajánlatkéréshez:

Amikor felveszed a kapcsolatot a Hundunával vagy az Ost-Brückével, javaslom, hogy kérdezd meg az „Artic Pack” opciót is. Ez a magyarországi telek idején rendkívül hasznos: fűtött szekrényeket és szigetelt csővezetékeket tartalmaz, így a gép fagyos reggeleken is azonnal indítható.

Érdekli a hátsóbetöltésű hideg- meleg vizes kukamosó AEP PP1100?

Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani az

Őn munkáihoz legjobban illő modellt és konfigurációt.

Sámuel Kovács József

e-mail: samuel@gepkereskedelem.eu
