Groundec kábelfektető eke költséghatékony földalatti kábelezéshez

A Groundec egy kifejezetten robusztus, statikus (mechanikus) kábel- és csőfektető rendszer, amelyet nagy teljesítményű kotrógépekre terveztek.

A Groundec rendszer lényege:

1. Működési mechanizmus (Statikus eke)

A Groundec nem vibrációval, hanem nyers erővel és precíz geometriával dolgozik.

• Kotrógép-adapter: Egy 15–30 tonnás lánctalpas kotrógép gémjére szerelik fel. A gép a saját tömegét és hidraulikus erejét használja arra, hogy a kést a talajba kényszerítse, majd maga felé húzva (vagy a géppel tolatva) hasítsa a földet.
• Anyagminőség: Mivel nincs rezgés, ami segítené a haladást, az eke anyaga kritikus. A Groundec teljes egészében Hardox acélból készül, hogy ellenálljon a hatalmas súrlódási erőnek és a köves talajnak.

2. A „Groundec-módszer” elemei

A Groundec nem csak egy vasdarab, hanem egy hárompilléres technológia:

• Az Eke (Plough): A hasítóegység, amelynek a mélysége menet közben is állítható. A kábel vagy védőcső az eke hátulján található cserélhető „papucson” keresztül fut be a résbe.

Milyen átmérőjű kábelek fektethető a milyen különböző méretű papucsok rendelhetők:

A Groundec kábelfektető rendszerek modularitása lehetővé teszi, hogy a vékony optikai szálaktól kezdve a vastagabb védőcsövekig szinte bármit lefektessenek. A „papucs” (vagy kábeltorok) mérete határozza meg, hogy maximum mekkora átmérőjű kábel fér át rajta.

A részletek a méretekről és a rendelhető típusokról:

1. Kábelátmérő és papucs méretek

A Groundec ekékhez a papucsok (vagy cable shoes) cserélhető egységek, amelyek a kés hátsó részére csatlakoznak. Az alábbi kategóriák a leggyakoribbak:

• Vékony kábelek (Optika/Microduct): Általában 10–40 mm belső átmérőjű papucsok. Ezeket kifejezetten távközlési kábelekhez vagy vékony védőcsövekhez (pl. KPE 25, 32, 40) használják.
• Közepes kábelek/csövek: 50–90 mm közötti átmérő. Ez a tartomány alkalmas kisfeszültségű elektromos kábelekhez és vastagabb vízvezetékekhez (pl. KPE 63, 75).
• Vastag védőcsövek: Vannak speciális, 110 mm vagy akár 130 mm átmérőjű papucsok is, amelyeket nagy átmérőjű védőcsövek (pl. PVC 110) fektetésére terveztek.

Fontos: Mindig olyan papucsot kell választani, amelynek belső átmérője legalább 10-20%-kal nagyobb, mint a fektetendő kábel vagy cső külső átmérője, hogy az akadálymentesen átcsúszhasson a kanyarulatokon.

2. Rendelhető papucs típusok (kialakítás szerint)

Nemcsak az átmérő, hanem a kialakítás is változhat a feladat szerint:

• Egyszeres (Single) papucs: Egyetlen kábel vagy cső fektetéséhez.
• Iker vagy többszörös (Multi) papucs: Lehetővé teszi, hogy egy menetben több kábelt (pl. 2-3 darab optikai védőcsövet) fektessenek le egymás mellé vagy fölé.
• Mélyített profilú papucs: Olyan speciális kések, amelyek extra mély (pl. 1,2 – 1,5 méter) fektetést tesznek lehetővé, megerősített oldalfalakkal a beomlás ellen.
• Figyelmeztető szalag adagoló: Sok papucs rendelkezik egy külön kis vezetővel a tetején, amely a kábel fölé 20-30 cm-rel automatikusan lefekteti a sárga vagy piros jelzőszalagot.3. Hogyan választható ki a megfelelő?

2. A „Groundec-módszer” elemei

A Groundec nem csak egy vasdarab, hanem egy hárompilléres technológia:

• Az Eke (Plough): A hasítóegység, amelynek a mélysége menet közben is állítható. A kábel vagy védőcső az eke hátulján található cserélhető „papucson” keresztül fut be a résbe.

Milyen átmérőjű kábelek fektethető a milyen különböző méretű papucsok rendelhetők:

A Groundec kábelfektető rendszerek modularitása lehetővé teszi, hogy a vékony optikai szálaktól kezdve a vastagabb védőcsövekig szinte bármit lefektessenek. A „papucs” (vagy kábeltorok) mérete határozza meg, hogy maximum mekkora átmérőjű kábel fér át rajta.

A részletek a méretekről és a rendelhető típusokról:

1. Kábelátmérő és papucs méretek

A Groundec ekékhez a papucsok (vagy cable shoes) cserélhető egységek, amelyek a kés hátsó részére csatlakoznak. Az alábbi kategóriák a leggyakoribbak:

• Vékony kábelek (Optika/Microduct): Általában 10–40 mm belső átmérőjű papucsok. Ezeket kifejezetten távközlési kábelekhez vagy vékony védőcsövekhez (pl. KPE 25, 32, 40) használják.
• Közepes kábelek/csövek: 50–90 mm közötti átmérő. Ez a tartomány alkalmas kisfeszültségű elektromos kábelekhez és vastagabb vízvezetékekhez (pl. KPE 63, 75).
• Vastag védőcsövek: Vannak speciális, 110 mm vagy akár 130 mm átmérőjű papucsok is, amelyeket nagy átmérőjű védőcsövek (pl. PVC 110) fektetésére terveztek.

Fontos: Mindig olyan papucsot kell választani, amelynek belső átmérője legalább 10-20%-kal nagyobb, mint a fektetendő kábel vagy cső külső átmérője, hogy az akadálymentesen átcsúszhasson a kanyarulatokon.

2. Rendelhető papucs típusok (kialakítás szerint)

Nemcsak az átmérő, hanem a kialakítás is változhat a feladat szerint:

• Egyszeres (Single) papucs: Egyetlen kábel vagy cső fektetéséhez.
• Iker vagy többszörös (Multi) papucs: Lehetővé teszi, hogy egy menetben több kábelt (pl. 2-3 darab optikai védőcsövet) fektessenek le egymás mellé vagy fölé.
• Mélyített profilú papucs: Olyan speciális kések, amelyek extra mély (pl. 1,2 – 1,5 méter) fektetést tesznek lehetővé, megerősített oldalfalakkal a beomlás ellen.
• Figyelmeztető szalag adagoló: Sok papucs rendelkezik egy külön kis vezetővel a tetején, amely a kábel fölé 20-30 cm-rel automatikusan lefekteti a sárga vagy piros jelzőszalagot.3. Hogyan választható ki a megfelelő?

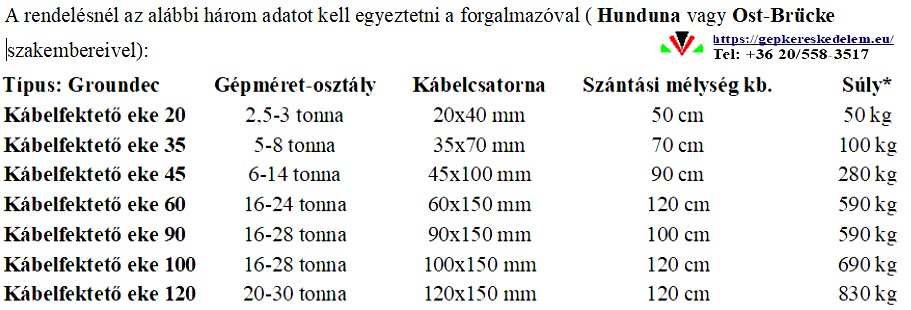

1. Hordozógép típusa: Milyen kotrógépre (hány tonnás) kerül az eke?
2. Fektetési mélység: Mekkora a tervezett mélység? (Ez határozza meg a kés hosszát).
3. Kábel/Cső specifikáció: Mi a legnagyobb külső átmérő, és hány szálat kell egyszerre fektetni?

A Groundec egyik nagy előnye, hogy a papucsok csapszeggel vagy csavarozással gyorsan cserélhetők a helyszínen is, így egyetlen alapgéppel (ekével) többféle projekt is elvégezhető.

• Dobtartó egység (Spreader): Ez egy külön adapter, amely a kábeldobokat tartja és hidraulikusan adagolja a kábelt, megelőzve annak feszülését vagy sérülését.

Digitális naplózás (Geomaster): Ez a rendszer agya. Fektetés közben centiméter pontosan rögzíti a kábel GPS-koordinátáit és a fektetési mélységet, így a munka végén azonnal kész a digitális megvalósulási térkép.

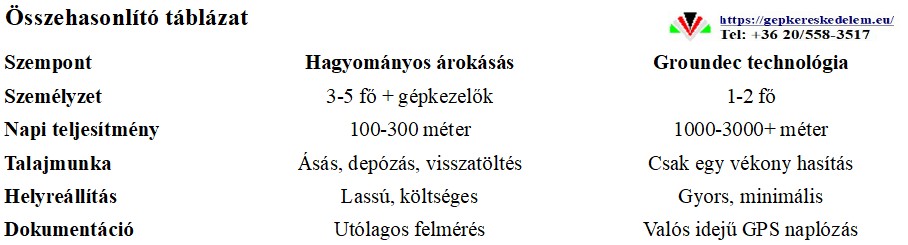

3. Miért hatékonyabb, mint az árokásás?

• Sebesség: Akár 100-500 méter kábelt is le tud fektetni óránként, a talajviszonyoktól függően.
• Tiszta munka: Mivel csak egy vékony rést vág a talajba, nincs szükség a kitermelt föld visszatöltésére és tömörítésére. A rés felett elég végigmenni a kotró lánctalpával, és a terület szinte eredeti állapotába kerül.
• Költség: Minimális az élőerő-igény, és nincs szükség plusz gépekre a földszállításhoz.

4. Felhasználási terület

Leggyakrabban optikai hálózatok (gerincvezetékek), kisfeszültségű áramkábelek és mezőgazdasági öntözőcsövek fektetésére használják nyílt terepen, útpadkán vagy szántóföldön.

Mivel ez a technológia szorosan kapcsolódik a nagy teljesítményű földmunkákhoz, Magyarországon is azok a cégek forgalmazzák, akik az erdészeti és speciális mélyépítési adapterekre (mint a Pallari vagy FAE eszközök) specializálódtak.

Fedezze fel, hogyan optimalizálhatja földalatti kábelezési projektjét eszközcsomagunkkal.

Alapfelszereltsége és opciói:

A Groundec kábelfektető rendszerek modularitása lehetővé teszi, hogy az alapgépet a konkrét projektigényekhez (mélység, talajtípus, kábelmennyiség) igazítsák.

A bontás az alapfelszereltségről és a választható extrákról:

1. Alapfelszereltség (Standard csomag)

Amikor megvásárolsz egy Groundec egységet, az általában a következőket tartalmazza a munkára kész állapothoz:

• Eketest (Hardox váz): A nagy szilárdságú acélból készült központi egység, amely a kotrógép gémjéhez csatlakozik.
• Standard ekerés (Blade): Egy meghatározott mélységig (pl. 1000 mm vagy 1200 mm) hitelesített vágókés.
• Egy darab alap-papucs (Cable Shoe): Általában egy közepes méretű (pl. 40-60 mm-es) megvezető egység, amely a kés hátuljára van szerelve.
• Csatlakozó interfész: A vevő kotrógépének megfelelő felfogató lemez (pl. S60, S70 vagy CW csatlakozó).
• Mechanikus mélységállítás: A kés pozíciójának manuális vagy egyszerű hidraulikus rögzítése.

2. Választható opciók és kiegészítők

Ezekkel az extrákkal tehető a rendszer professzionálissá és alkalmassá speciális feladatokra:

• Cserélhető kábelpapucsok: * Különböző átmérőkhöz (10 mm-től egészen 110-130 mm-ig).
  • Multi-papucsok: Több kábel vagy védőcső párhuzamos fektetéséhez.
• Geomaster Digitális Rendszer: * Ez a legfontosabb opció a modern közműépítésben. Szenzorok és GPS segítségével centiméter pontosan naplózza a lefektetett kábel nyomvonalát és mélységét.

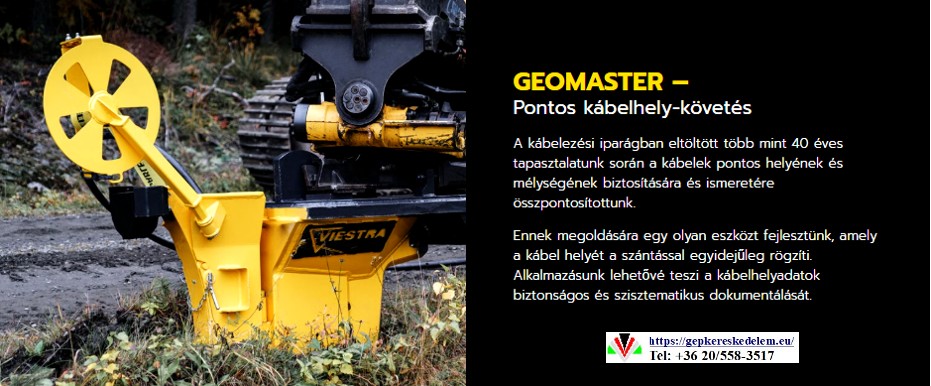

A Geomaster Digitális Rendszer a Groundec technológia „agya”, amely a fizikai kábelfektetést digitális adatszolgáltatással köti össze. A modern közműépítésben ez az egyik legnagyobb versenyelőny, mivel kiváltja az utólagos, manuális geodéziai felmérést.

A rendszer részletes felépítése és funkciói:

1. Hogyan működik a gyakorlatban?

A Geomaster egy komplex mérőrendszer, amelyet az ekére és a hordozógépre telepítenek. Fektetés közben folyamatosan adatokat gyűjt, és azokat valós időben továbbítja egy felhőalapú tárhelyre vagy a kezelőfülkében lévő kijelzőre.

• GPS/GNSS pozicionálás: A gép tetején elhelyezett nagy pontosságú antenna rögzíti a nyomvonal vízszintes koordinátáit (X, Y).
• Mélységszenzor: Az eke késébe vagy a tartószerkezetbe épített érzékelő méri a kés aktuális állását a talajszinthez képest, így rögzíti a pontos fektetési mélységet (Z$).
• Dőlésszög-mérő: Korrigálja a mérési adatokat, ha a gép rézsűn vagy egyenetlen terepen halad, így a mélységadat mindig hiteles marad.

3. Gazdasági és műszaki előnyök

A Geomaster használatával a kivitelező cég (például az Ost-Brücke vagy a Hunduna partnerei) a következőket nyeri:

• Azonnali dokumentáció: Nincs szükség arra, hogy a geodéta napokkal később kimenjen a területre, amikor az árkot (vagy a rést) már visszazárták. A dokumentáció a fektetéssel egy időben készül el.
• Vitás esetek elkerülése: Ha később egy másik munkálat során elvágják a kábelt, a Geomaster adatai bizonyítják, hogy a kivitelező az előírt mélységben és nyomvonalon helyezte el azt.
• Minőségbiztosítás: A megrendelő (pl. áramszolgáltató vagy távközlési cég) felé hitelesített, digitális bizonyítékot szolgáltat az elvégzett munka precizitásáról.

4. Kompatibilitás

A rendszer független a hordozógép márkájától; felszerelhető bármilyen kotrógépre, amelyre Groundec ekét adaptáltak. Az adatok szinkronizálhatók a legtöbb elterjedt GIS (Földrajzi Információs Rendszer) és tervező szoftverrel.

Összegezve: A Geomaster teszi a Groundec-et „okos” géppé. Nemcsak egy hatékony földmunkagép, hanem egy mérőműszer is, amely a 21. századi közműépítési szabványoknak (mint a BIM-alapú tervezés és kivitelezés) teljes mértékben megfelel.

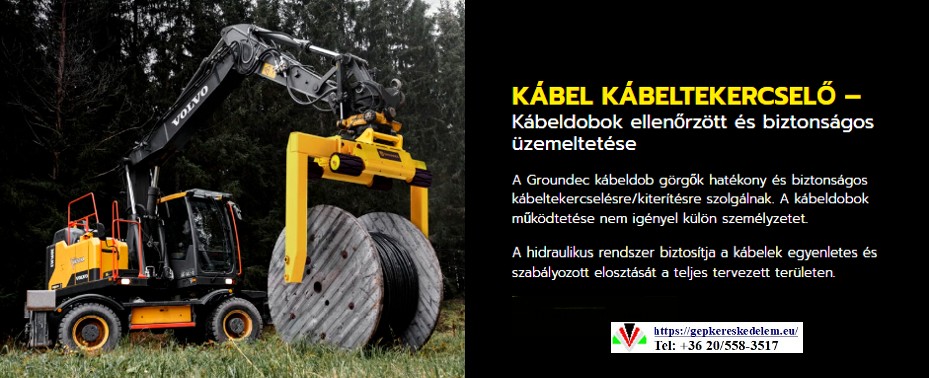

• Hidraulikus kábeldob-tartó (Spreader):
  • A kotrógép elejére vagy egy külön hordozóra szerelhető egység, amely tartja és aktívan adagolja a kábeldobokat, csökkentve a súrlódást.
• Jelzőszalag-adagoló:
  • A papucsra szerelhető kiegészítő, amely a kábel felett előírt távolságban automatikusan lefekteti a figyelmeztető szalagot.
• Szélesített „tömörítő” talp:
  • Egy olyan kiegészítő az eke után, amely segít a nyitott rés azonnali visszazárásában és a talaj szintbe hozásában.

• Cserélhető vágóélek:
  • Különböző kiképzésű kések (pl. sziklás talajhoz való keskenyebb profil vagy lazább talajhoz való szélesebb kés).

3. Miért fontosak az opciók?

Mivel a Groundec egy statikus eke, a hatékonysága a konfiguráción múlik. Például:

1. Sziklás talajon: Érdemes keskenyebb, megerősített kést és speciális papucsot választani.
2. Városi/Gerincvezeték építésnél: A Geomaster elengedhetetlen, mert a hatóságok ma már digitális megvalósulási tervet kérnek a fektetésről.
3. Hosszú nyomvonalon: A hidraulikus dobtartó használata nélkülözhetetlen, hogy a kábel ne feszüljön meg a húzás során.

A pontos konfigurációt és az árakat általában a forgalmazó (pl. az Ost-Brücke vagy a Hunduna) a hordozógép (pl. Caterpillar, Volvo, Sany kotrók) hidraulikus paraméterei alapján állítja össze.

Milyen gazdasági és üzemeltetési előnyök érhetők el a használatával:

A Groundec kábelfektető rendszer használata jelentős paradigmaváltást jelent a hagyományos árokásó módszerekhez képest. A gazdasági és üzemeltetési előnyök együttesen teszik lehetővé a beruházások gyorsabb megtérülését.

A legfontosabb előnyök részletezve:

1. Gazdasági előnyök (A „Matek”)

• Drasztikusan alacsonyabb folyóméter-költség: Mivel nincs szükség földkitermelésre, elszállításra, majd visszatöltésre és tömörítésre, a kivitelezési költség töredéke a hagyományos kotrógépes árokásásnak.
• Minimális élőmunka-igény: A folyamat nagyfokú automatizáltsága miatt egyetlen gépkezelő és egy segédmunkás (a kábeldobok felügyeletére) elegendő a teljes folyamathoz.
• Gyorsabb megtérülés (ROI): A gép napi teljesítménye (akár több kilométer fektetés/nap) messze meghaladja a láncos árokásók vagy kanalas kotrók sebességét, így a projektek hamarabb lezárhatók, és a gép hamarabb kitermeli az árát.
• Kevesebb helyreállítási költség: Mivel a talaj szerkezete nem sérül meg (csak egy vékony rés keletkezik), elmaradnak a drága tájrehabilitációs vagy tereprendezési munkálatok.

2. Üzemeltetési előnyök (A napi munka)

• Rendkívüli napi teljesítmény: Megfelelő talajviszonyok mellett óránként 100–500 méter kábel fektethető le. Ez egyetlen műszak alatt akár 3-4 kilométert is jelenthet.
• Minden-az-egyben folyamat: A nyomvonal megnyitása, a kábel lefektetése, a jelzőszalag elhelyezése és a rés visszazárása egyetlen folyamatos munkamenetben történik.
• Időjárás-állóság: Mivel nem marad nyitott árok, egy hirtelen jött eső nem mossa el a munkaterületet, nem kell sártalanítani vagy vizet szivattyúzni az árokból.
• Digitális precizitás (Geomaster): Az üzemeltetőnek nem kell utólag kézzel felmérnie a nyomvonalat. A rendszer által generált digitális jegyzőkönyv azonnal átadható a megrendelőnek, ami felgyorsítja az adminisztrációt és a kifizetést.

3. Környezetvédelmi és társadalmi előnyök

• Kisebb ökológiai lábnyom: Kevesebb gépmozgás, kevesebb üzemanyag-fogyasztás és minimális talajbolygatás.
• Zavartalan környezet: Utak mentén történő fektetésnél nem kell hetekig tartó forgalomkorlátozásra vagy hatalmas földkupacokra számítani. A gép elhaladása után a terület szinte azonnal használatba vehető.

Összegezve: A Groundec használatával a vállalkozó nemcsak gyorsabbá válik, hanem versenyképesebb árat is tud adni a közbeszerzéseken vagy magánberuházásokon, miközben a saját profitmarzsa is növekszik a hatékonyság révén. Magyarországon az Ost-Brücke és a Hunduna tapasztalatai alapján ez a technológia különösen az optikai hálózatfejlesztéseknél és a mezőgazdasági öntözőrendszerek kiépítésénél mutatja a legnagyobb megtakarítást.

Piaci helyzete és versenytársai:

A Groundec kábelfektető eke a prémium, professzionális kategóriát képviseli az európai piacon. Mivel a rendszer nem csupán egy egyszerű eke, hanem egy digitálisan támogatott mérő- és fektetőegység, piaci pozíciója a hatékonyságra és a precizitásra épül.

A piaci helyzetkép és a legfontosabb versenytársak:

1. Piaci pozícionálás

A Groundec a „High-End” szegmensben mozog, ahol a fő érvek a következők:

• Technológiai vezető: A Geomaster rendszer miatt a digitális közműépítés egyik úttörője. Olyan cégek választják, akiknek fontos a valós idejű GPS-alapú mélység- és nyomvonalrögzítés.
• Tartósság: A 100% Hardox acél használata miatt a legszélsőségesebb, köves talajviszonyok közé is pozicionálják (ahol a gyengébb ekék elhajlanak vagy eltörnek).
• Adapter-szemlélet: Nem egy önjáró célgépet árulnak, hanem egy meglévő kotrógépparkra optimalizált professzionális adaptert, ami rugalmasabbá teszi a beruházást.

2. Legfontosabb versenytársak

A kábelfektetési piacon három fő csoportra oszthatók a konkurensek:

A) A professzionális európai „nagyágyúk” (Hasonló kategória)

• Walter Föckersperger (Németország): Talán a legnagyobb név a szakmában. A „Spider” (Pók) ekéik önjáróak vagy csörlővel vontatottak. A Groundec-nél drágább, de még nagyobb kapacitású rendszerek, gyakran autópályák és hatalmas távvezetékek építésénél használják őket.
• Lancier Monitoring (Németország): Kifejezetten a távközlési és energetikai kábelek fektetésére specializálódtak, erős mérési technológiával.
• Marais (Franciaország): Főleg a réselő- és marótechnológiában erősek (trenching), de vannak kábelfektető rendszereik is, különösen kemény burkolatok és városi környezet mellé.

B) Az amerikai típusú vibrációs gépek (Eltérő technológia)

• Vermeer és Ditch Witch: Ők uralják a kis- és közepes kábelfektetők piacát. Az ő gépeik általában vibrációs elven működnek és önjáróak. A Groundec-kel szemben ezek kisebb mélységre és lágyabb talajokra ideálisak (pl. kertek, városi hálózatok), de a nagy, statikus Groundec eke robusztusságát nem érik el.

C) Olcsóbb, lokális gyártók

• Számos kisebb gyártó készít egyszerű, mechanikus ekéket kotrógépekre szerelve. Ezek gazdasági előnye az alacsony ár, de hátrányuk a digitális dokumentáció hiánya és a gyengébb anyagminőség, ami miatt köves talajon hamar elhasználódnak.

Piaci trend: Jelenleg a piac a Groundec által képviselt irányba halad, ahol a megrendelők már nemcsak a kábel földbe kerülését fizetik meg, hanem a digitális megvalósulási térképet is elvárják. Ez teszi a Groundec-et az olyan magyarországi forgalmazók, mint az Ost-Brücke vagy a Hunduna kínálatában is kiemelt termékké a modern infrastrukturális beruházásokhoz.

Hordozógép csak kotrógép lehet, vagy párosítható traktorral is:

Bár a Groundec kábelfektető ekéket leggyakrabban lánctalpas kotrógépekkel látni a munkaterületeken, a rendszer nem korlátozódik kizárólag kotrógépekre. A válasz tehát: igen, párosítható traktorral is, de ehhez teljesülnie kell néhány fontos műszaki feltételnek.

A részletek a különböző hordozógépekkel való párosításról:

1. Párosítás traktorral

A Groundec eke felszerelhető mezőgazdasági vagy speciális erdészeti traktorokra, de az alábbiakat mérlegelni kell:

• Felfogatás: Szükség van egy egyedi közdarabra (konzolra), amely a traktor három pont-felfüggesztéséhez vagy az alvázhoz rögzíti az ekét.
• Vonóerő és súly: Mivel ez egy statikus eke (nem vibrációs), a haladáshoz hatalmas vonóerőre van szükség. Csak nagy teljesítményű (kb. 200–300 LE feletti), nehéz, lehetőleg súlyozott vagy gumihevederes traktorok alkalmasak erre, hogy ne kaparjanak el a talajon.
• Mászósebesség: A traktoros üzemeltetésnél elengedhetetlen a fokozatmentes (CVT/Vario) vagy mászófokozattal ellátott váltó, mivel a fektetés lassú, egyenletes haladást igényel.

2. Egyéb hordozógépek

A kotrón és a traktoron kívül léteznek más opciók is:

• Lánctalpas eszközhordozók: Például a FAE PT széria vagy hasonló speciális erdészeti hordozók. Ezek előnye a rendkívüli terepjáró képesség és a stabil hidraulikus teljesítmény. (Érdekesség, hogy bár korábban említettük, hogy bizonyos adapterek, mint a Pallari, nem minden PT modellel kompatibilisek, a Groundec esetében a csatlakozófelület egyedileg adaptálható).
• Dózer: Ritkább, de extrém kemény talajviszonyoknál dózerre is szerelhető az eke, mivel ott a vonóerő garantált.

3. Miért választják mégis legtöbben a kotrógépet?

Bár a traktor gyorsabb lehet a vonulásnál, a kotrógépnek van három verhetetlen előnye a Groundec használatakor:

1. Gémmozgás: A kotró gémjével az eke szöge és mélysége sokkal finomabban korrigálható munka közben, mint egy traktor fix felfüggesztésével.
2. Akadálymegkerülés: Ha a gépkezelő tuskót vagy követ érez, a gémmel „ki tudja emelni” vagy oldalra tudja mozgatni az ekét anélkül, hogy az egész géppel manővereznie kellene.
3. Helyben fordulás: A lánctalpas kotró ott is megfordul és pozícióba áll, ahol egy nagy traktor a kábeldob-utánfutóval elakadna vagy túl nagy sugarat igényelne.

Összegzés

A Groundec tehát univerzális adapterként is felfogható. Ha neked egy bivalyerős traktor áll rendelkezésedre, megoldható az adaptáció, de a legtöbb professzionális kivitelező (akikkel az Ost-Brücke vagy a Hunduna kapcsolatban áll) a kotrógépes összeállítást preferálja a jobb manőverezhetőség és a pontosabb mélységtartás miatt.

Mire kell figyelni a működtetése során?

A Groundec kábelfektető eke üzemeltetése bár egyszerűbbnek tűnik az árokásásnál, nagy odafigyelést igényel, mivel hatalmas erők dolgoznak a szerkezeten. A biztonságos és hatékony munkavégzés érdekében az alábbi szempontokat kell szem előtt tartani:

1. Talajviszonyok és akadályok felmérése

Mivel ez egy statikus eke, a talaj ellenállása közvetlenül hat a hordozógépre.

• Meglévő közművek: Ez a legkritikusabb pont. Az eke nem „érzi” a vékony csöveket vagy vezetékeket, egyszerűen átvágja őket. A munka megkezdése előtt kötelező a közműegyeztetés és a terület átvizsgálása (pl. kábelkeresővel).
• Nagyobb sziklák és tuskók: Bár a Hardox penge bírja a terhelést, egy hirtelen elakadás károsíthatja a kotrógép gémjét vagy a csatlakozó szerkezetet. Ilyenkor tilos „rángatni” a gépet; inkább emeljük ki a kést, és kerüljük meg az akadályt.

2. A kábel feszültsége és hajlítási sugara

A leggyakoribb hiba nem a gépben, hanem a fektetett kábelben keletkezik.

• A dob fékezése: A kábeldobnak szabadon, de kontrolláltan kell forognia. Ha a dob megszorul, az eke egyszerűen elszakítja a kábelt vagy megsérti a szigetelését.
• Hajlítási sugár: Minden kábelnek van egy előírt minimális hajlítási sugara. Figyelni kell, hogy az eke papucsa (cable shoe) kompatibilis legyen a kábellel, és ne törje meg azt a bevezetésnél vagy a kilépésnél.

3. A hordozógép stabilitása és haladása

• Egyenletes sebesség: A rángatás mentes, lassú haladás biztosítja a kábel egyenletes mélységét és épségét.
• Nyomvonal tartása: A kotrógéppel nehéz tökéletesen egyenesen haladni tolatva vagy húzva. A Geomaster rendszer kijelzőjét figyelve a kezelőnek folyamatosan korrigálnia kell, hogy a kábel ne térjen el a tervezett nyomvonaltól.
• Dőlésszög: Oldalirányú lejtőn dolgozva az eke hajlamos „elmászni” vagy befeszülni. Ilyenkor a gém oldalirányú mozgatásával kell kompenzálni a feszültséget.

4. Karbantartási pontok

• Vágóél ellenőrzése: A penge hegye és éle folyamatos kopásnak van kitéve. Ha túlságosan elkopik, megnő a vonóerő-igény, ami növeli az üzemanyag-fogyasztást és terheli a hordozógépet.
• Papucs tisztasága: A kábeltorokba (papucsba) bejutó sár vagy kövek megsérthetik a kábel köpenyét. Minden szakasz után érdemes ellenőrizni, hogy nincs-e benne felgyülemlett hordalék.
• Hidraulikus csatlakozások: Mivel a gép folyamatosan rázkódik a talajellenállás miatt, a hidraulika tömlők rögzítését és épségét naponta ellenőrizni kell.

5. Biztonsági zóna

A munkaterületen az eke környezetében senki sem tartózkodhat! Egy esetleges kábelszakadás vagy a felfogató csapszeg törése súlyos balesetet okozhat. A segítő személyzetnek (aki a kábeldobot figyeli) biztonságos távolságban, a gépkezelő látóterében kell elhelyezkednie.

Pro tipp: Ha a talaj nagyon kötött vagy száraz, érdemes lehet egy „elővágó” kört tenni magával az ekével kábel nélkül, hogy fellazítsuk a nyomvonalat, és csak a második körben elvégezni a tényleges fektetést. Ezzel kíméljük a drága kábelt és a gépet is.

Milyen alkatrészeket ajánlott tartani a gép közelében a folyamatos munkavégzés érdekében:

Annak érdekében, hogy egy távoli munkaterületen ne álljon meg a munka egy apró meghibásodás miatt, érdemes összeállítani egy „gyorssegély” készletet. Mivel a Groundec egy robusztus, de nagy igénybevételnek kitett mechanikus szerkezet, a kopóalkatrészek és a rögzítőelemek a legkritikusabbak.

A lista azokról az alkatrészekről, amelyeket ajánlott a helyszínen tartani:

1. Közvetlen kopóalkatrészek (A „frontvonal”)

Ezek érintkeznek a talajjal, így ezek használódnak el a leggyorsabban:

• Cserélhető ekehegy / vágóél: A kés legalsó, leginkább igénybe vett része. Ha köves talajon dolgozik, érdemes legalább 1-2 tartalék hegyet tartani.
• Kábelvezető papucs (Cable Shoe) betétek: Bár maga a papucs masszív, a belsejében lévő görgők vagy műanyag/fém vezetőbetétek elkophatnak vagy megsérülhetnek a folyamatos súrlódástól.
• Vágókések rögzítőcsavarjai és anyái: A vibráció (még ha nem is aktív vibrációs ekéről van szó, a talaj ellenállása rázkódást kelt) kilazíthatja vagy elnyírhatja a csavarokat. Mindig tartsunk belőlük extra készletet, méghozzá a megfelelő szakítószilárdságú (pl. 10.9 vagy 12.9) változatból.

2. Mechanikus rögzítők és csatlakozók

• Biztosító csapszegek és sasszegek: Az eke és a hordozógép közötti kapcsolatnál, valamint a papucs rögzítésénél használt csapszegek elveszhetnek vagy deformálódhatnak.
• Gégecsövek és kábelvezető toldók: Ha a kábelbevezető torkolatnál valami megsérül, ezekkel gyorsan javítható a pálya, hogy ne sértse fel a kábel köpenyét.

3. Hidraulikus és elektromos alkatrészek (Ha van Geomaster)

• Tartalék hidraulika tömlők: Különösen azok, amelyek a mélységállító munkahengert vagy a dobtartót (Spreader) mozgatják. Ezek gyakran ki vannak téve a belógó ágaknak vagy felverődő köveknek.
• Gyors csatlakozók és tömítőgyűrűk (O-gyűrűk): A szivárgások gyors elhárításához.
• Geomaster kábelek és csatlakozóvédők: Ha digitális rendszert használsz, a szenzorok kábelei sérülékenyek. Egy tartalék adatkábel megmentheti a napot, ha a gyárit elvágja egy ág vagy becsípi a gém.

4. Karbantartási anyagok

• Nagy teljesítményű kenőzsír: A mozgó csuklópontokat és a dobtartó tengelyeit naponta többször is kenni kell, különösen poros vagy sáros környezetben.
• Tisztítóeszközök: Spakli vagy drótkefe a papucs belsejének tisztításához. Ha sár rakódik le benne, az befeszítheti a kábelt.

Tanács: Érdemes a gép átvételekor a forgalmazótól (legyen az az Ost-Brücke vagy a Hunduna) bekérni egy kifejezetten az adott modellhez összeállított „kopóalkatrész-csomagot”. Így biztos lehetsz benne, hogy a csavarok menete és a csapszegek átmérője milliméterre pontosan egyezni fog.

Érdekli a Groundec kábelfektető eke?

Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani az Őn munkáihoz legjobban illő modellt és konfigurációt.

Sámuel Kovács József

e-mail: samuel@gepkereskedelem.eu

Tel: +36 20/558-3517
