Mit tudunk a FAE MTM Multifunkciós marógépről:

A FAE MTM a gyártó „Multitask” szériájának középnehéz tagja, amely hidat képez a kompakt MTL és az óriási MTH széria között. Ezt a gépet kifejezetten a nagy teljesítményű, 240 és 360 LE közötti traktorokhoz tervezték, ahol az elsődleges cél a mélyebb talajstabilizálás és a komolyabb útburkolat-bontás.

A legfontosabb tudnivalók az MTM szériáról:

1. Kiemelkedő munkamélység

Míg az MTL 28 cm-ig, az MTM már akár 40 cm mélyen is képes dolgozni. Ez a plusz 12 cm döntő jelentőségű az útépítésben, mivel lehetővé teszi a vastagabb teherhordó rétegek egy lépésben történő stabilizálását.

2. Változtatható geometriájú marókamra

Az MTM is rendelkezik a FAE szabadalmaztatott technológiájával. A rotor egy mozgatható keretben helyezkedik el, ami lehetővé teszi:

Agresszív behatolást: A rotor mélyebbre süllyedhet, mint maga a gép váza.
Precíz aprítást: A kamra térfogata menet közben szűkíthető vagy tágítható, így szabályozva a kőzet vagy aszfalt törési finomságát.

3. Robusztus hajtáslánc

Az MTM-et a nagyobb nyomaték elviselésére tervezték:

Oldalsó fogaskerekes lehajtás: Mindkét oldalon masszív fogaskerékház továbbítja az erőt a rotorhoz (szemben a kisebb gépek szíjas megoldásaival).
Hűtőrendszer: A hajtóművek gyakran el vannak látva hűtőbordákkal vagy speciális olajkeringetéssel, hogy bírják a többórás, folyamatos terhelést.

4. Műszaki adatok összefoglalva

Jellemző	Érték
Traktor teljesítmény	240 – 360 LE
Munkaszélesség	200 – 250 cm (MTM 200, 225, 250)
Munkamélység	maximum 400 mm
Súly	kb. 5500 – 6200 kg
Rotor átmérő	710 mm

5. Felszereltség és opciók

Hardox® belső védelem: Teljesen cserélhető kopólemezek a váz belsejében.

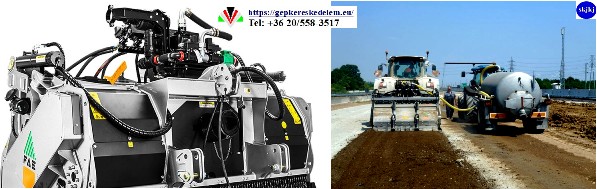

WSS High Flow: Emelt kapacitású vízbefecskendező rendszer, amely percenként akár több száz liter vizet is képes a kamrába juttatni a pormentesítéshez vagy stabilizáláshoz.

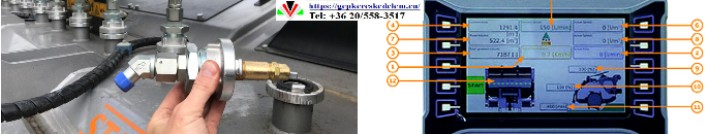

FCS (Full Control System): Digitális felügyeleti rendszer, amely méri a hajtómű hőmérsékletét, a munkamélységet és a vízadagolást.

Felhasználási területek

Autópálya és országút építés: Az útalap mész- vagy cementalapú megerősítése.
Nagy kiterjedésű ipari parkok: Alapozási munkák előkészítése.
Komolyabb aszfaltbontás: Meglévő utak teljes rétegrendjének felmarása és újrahasznosítása.

Miben más, mint az MTL?

Gazdasági szempontból az MTM akkor térül meg, ha rendszeresen szükség van a 30 cm feletti munkamélységre, és rendelkezésre áll egy 300 LE körüli erőgép. Az MTL mozgékonyabb és könnyebb, de az MTM „heavy duty” felépítése miatt sokkal jobban bírja a napi 10-12 órás, folyamatos ipari igénybevételt.

FAE MTM Multifunkciós marógép Műszaki adatai:

A FAE MTM multifunkciós marógép a középnehéz kategória egyik legerősebb képviselője, amelyet kifejezetten a nagy teljesítményű (240–360 LE) traktorokhoz fejlesztettek ki. Ez a gép a technológiai átmenet a kompakt MTL és a professzionális mély stabilizáló MTH széria között.

Az alábbiakban a részletes műszaki specifikációkat találja:

Részletes műszaki adatok modellenként

Jellemző	MTM 200	MTM 225	MTM 250
Traktor teljesítményigény (LE)	240 – 360	240 – 360	240 – 360
TLT fordulatszám (ford./perc)	1000	1000	1000
Munkaszélesség (mm)	2040	2280	2520
Teljes szélesség (mm)	2440	2680	2920
Max. munkamélység (mm)	400	400	400
Súly (kg, alapfelszereltséggel)	5500	5850	6200
Rotor átmérő (mm)	710	710	710
Fogak száma (G/3 típus)	94+6	106+6	118+6

Főbb szerkezeti jellemzők

Változtatható geometriájú marókamra: Az MTM egyik legfontosabb tulajdonsága. A rotor hidraulikusan mozgatható a vázon belül, ami lehetővé teszi a 40 cm-es mélység elérését anélkül, hogy a gép váza a talajba ütközne. Ez csökkenti a traktor vonóerő-igényét és az üzemanyag-fogyasztást.
Kettős oldalsó fogaskerekes hajtás (Side Gearbox): Az erőt nem ékszíjak, hanem masszív, olajfürdős fogaskerekek viszik át a rotor mindkét oldalán. Ez biztosítja a maximális nyomatékot és a hosszú élettartamot extrém terhelés alatt.

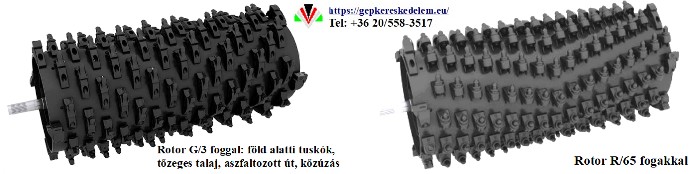

Rotor opciók:
- G/3 típus: Talajstabilizáláshoz és kövek zúzásához (standard).
- R/65 típus: Kifejezetten aszfaltmaráshoz és kemény kőzetekhez (erősebb tüskék).
Anyagvédelem: A teljes belső váz Hardox® kopólemezekkel van bélelve, amelyek cserélhetőek, így a gép főváza évtizedekig ép maradhat.

Alkalmazási korlátok és követelmények

Sebesség: A gép üzemeltetéséhez a traktoron mászófokozat (Creeper) vagy fokozatmentes váltó (CVT/IVT) szükséges, mivel az optimális munkavégzés 0,3 – 1,0 km/h sebesség között történik.
Hidraulika: Legalább 3-4 pár kihelyezett hidraulikus kör szükséges a hátsó ajtó, a kamra és (opcionálisan) a csúszótalpak mozgatásához.

FAE MTM Multifunkciós marógép Alapfelszereltsége és Opciói:

A FAE MTM alapfelszereltsége már önmagában is egy teljes értékű, profi munkagépet takar, de a számos választható opció teszi lehetővé, hogy a gépet pontosan az adott feladathoz (pl. aszfaltmarás vs. Mély stabilizálás) lehessen hangolni.

1. Alapfelszereltség (Minden MTM modell része)

Az alapcsomag tartalmazza mindazokat a technológiákat, amelyek a gép védelméért és az alapvető hatékonyságért felelnek:

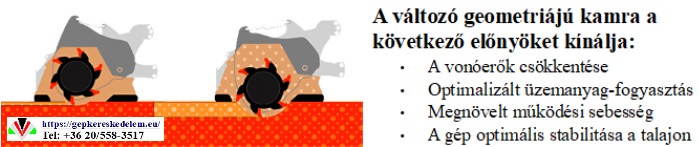

Változtatható geometriájú marókamra: Hidraulikusan állítható belső tér, amely lehetővé teszi a mélyebb behatolást.

A FAE MTM (és a nagyobb MTH) széria egyik legfontosabb technológiai újítása és védjegye a változtatható geometriájú marókamra (Variable Geometry Chamber). Ez a megoldás emeli ki a FAE-t a hagyományos, fix vázas marógépek közül.

A rendszer lényege, működése és előnyei:

1. Hogyan működik?

A hagyományos gépeknél a rotor fixen rögzítve van a gépvázhoz, így a mélységállításhoz az egész gépet süllyeszteni kell. Ezzel szemben az MTM-nél:

A rotor egy mozgatható belső keretben helyezkedik el.
A gép váza (a külső burkolat) fixen a talaj felszínén vagy annak közelében maradhat, miközben a rotor hidraulikusan, függőlegesen süllyeszthető mélyebbre.
Ez lehetővé teszi, hogy a gép akár 40 cm mélyre is lehatoljon anélkül, hogy a gépváznak „bele kellene túrnia” a földbe.

2. A technológia előnyei

Kisebb vonóerő-igény és üzemanyag-megtakarítás

Mivel a gép váza nem merül el a talajban, nem tol maga előtt egy hatalmas földhalmot (nem jelentkezik az úgynevezett „buldózer-effektus”).

Eredmény: A traktor motorja szinte csak a rotor forgatására fordítja az energiát, nem a gép vonszolására. Ez jelentősen csökkenti a gázolaj-fogyasztást.

Optimális aprítási minőség

A kamra belső térfogata menet közben állítható:

Szűkebb kamra: Az anyag hosszabb ideig marad a rotor és az ellen kés között, így finomabb, homogénabb szemcsézettséget kapunk (fontos aszfaltmarásnál).
Tágabb kamra: Nagyobb kövek vagy nedves talaj esetén megakadályozza a gép eltömődését, és gyorsabb haladást tesz lehetővé.

Tökéletes keverés (Stabilizálásnál)

Talajstabilizáláskor a változtatható geometria biztosítja, hogy a kötőanyag (mész/cement) és a talaj a kamra teljes magasságában egyenletesen elkeveredjen, mielőtt a hátsó dozírozó penge elsimítaná.

3. Szerkezeti felépítés

A kamra belső fala teljes egészében cserélhető Hardox® kopólemezekkel van bélelve.

A rotor mozgását két hatalmas, védett helyen lévő hidraulikus munkahenger vezérli.
A rendszer össze van kötve az FCS (Full Control System) monitorral, így a kezelő a fülkéből látja a rotor pontos helyzetét a kamrán belül.

4. Összehasonlítás: Fix vs. Változtatható geometria

Szempont	Fix kamrás gép	FAE MTM (Változtatható)
Munkamélység	Korlátozott a váz hasmagassága miatt	Akár 40 cm (a váz felett marad)
Ellenállás	Nagy (a váz tolja az anyagot)	Kicsi (csak a rotor dolgozik)
Anyagáramlás	Gyakori a beszorulás	Szabadon szabályozható
Üzemanyag	Magasabb fogyasztás	Optimálisabb energiafelhasználás

Gyakorlati tanács: Mélyebb rétegek (30 cm+) megmunkálásakor érdemes a kamrát fokozatosan süllyeszteni, így elkerülhető a traktor hirtelen túlterhelése és a kardántengely kuplungjának megcsúszása.

A Változtatható Geometriájú Kamra és a WSS (Water Spray System) összehangolása az a pont, ahol a FAE MTM egy egyszerű munkagépből precíziós útépítő berendezéssé válik. A cél a tökéletes homogenitás: se por, se sár, csak egyenletesen nedvesített, stabil talajszerkezet.

Hogyan hangolható össze a két rendszer a legjobb eredmény érdekében:

1. A porlasztási szög és a kamratérfogat kapcsolata

A WSS fúvókái stratégiai pontokon helyezkednek el a kamra belső ívében.

Szűk kamra beállításnál: Az anyag sebessége megnő a rotor és a fal között. Ilyenkor a WSS-t finomabb porlasztásra (magasabb nyomással) kell állítani, hogy a víz azonnal átjárja a gyorsan mozgó kőzúzalékot.
Tág kamra beállításnál: Nagyobb mennyiségű anyag van mozgásban a kamrán belül. Ekkor a vízmennyiséget (liter/perc) növelni kell, hogy a mélyebb rétegekbe is eljusson a nedvesség a keverési fázis alatt.

2. A „Keverőhatás” optimalizálása (Mixing Chamber)

Talajstabilizáláskor a változtatható geometria lehetővé teszi, hogy a kamrát „keverőedényként” használjuk:

Ha a kamrát kissé visszazárjuk, az anyag többször körbefordul a rotorral, mielőtt távozna a hátulján.
Ebben a fázisban a befecskendezett víz és a kötőanyag (mész/cement) sokkal alaposabban elegyedik.
Az eredmény: A gép után maradó felületen nem lesznek „száraz foltok” vagy cementcsomók, ami a későbbi repedezés fő oka.

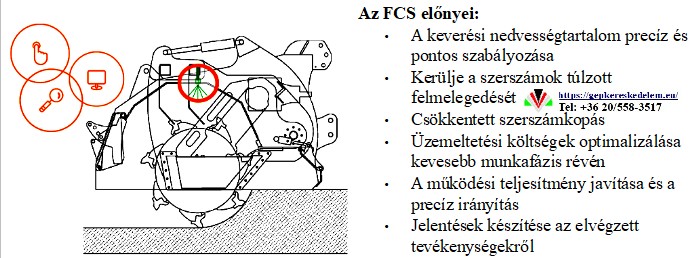

3. Digitális szinkronizáció az FCS segítségével

Ha a gép rendelkezik FCS (Full Control System) rendszerrel, az összehangolás automatizálható:

Sebességarányos adagolás: Ha a traktor lassít (mert keményebb kőzetbe ért), az FCS visszaveszi a vízmennyiséget is, hogy ne alakuljon ki sár.
Mélységkorrekció: Ha a kamrát mélyebbre süllyeszti (pl. 30 cm-ről 40 cm-re), a rendszer jelzi, hogy a megnövekedett anyagmennyiséghez több vízre van szükség az optimális nedvességtartalom (OMC – Optimum Moisture Content) eléréséhez.

4. Hűtés és Szerszám-élettartam

Amikor extrém kemény kőzetet vagy aszfaltot mar:

Állítsa a kamrát szűkebb állásba, hogy a darálás intenzívebb legyen.
Ezzel egyidőben a WSS-t indítsa el folyamatos hűtési üzemmódban. A víz közvetlenül a rotor fogaira permetezve megakadályozza a tüskék (tungsten-karbid hegyek) túlhevülését és kilágyulását. Ez önmagában 25-30%-kal növelheti a kopóalkatrészek élettartamát.

Gyakorlati beállítási javaslat stabilizáláshoz:

Munkafázis	Kamra állapota	WSS adagolás	Cél
Pormentesítés (száraz úton)	Tág	Alacsony (ködpermet)	Látási viszonyok javítása
Aszfaltmarás (bontás)	Szűk	Közepes (hűtés)	Szerszámvédelem, tiszta vágás
Cementes stabilizálás	Közepes / Szűk	Magas (pontos l/perc)	Homogén, tömöríthető útalap

Pro Tipp: Üzemeltetés után a WSS rendszert és a változtatható kamra vezető sínjeit mindig tiszta vízzel mossa át. A cementes víz rászáradhat a fúvókákra és a mozgó alkatrészekre, ami a következő munkánál mechanikai hibát okozhat.

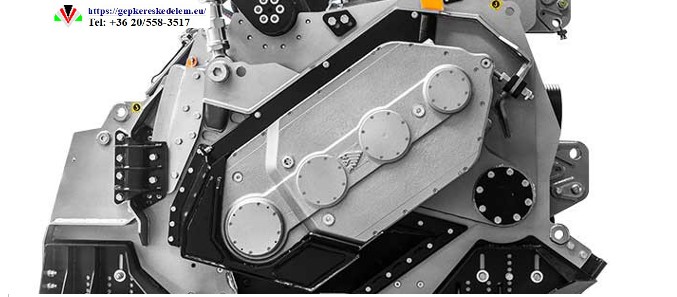

Kettős oldalsó fogaskerekes hajtás: Mindkét oldalon masszív lehajtás biztosítja a rotor egyenletes erejét.

A FAE MTM hajtásláncának egyik legfontosabb eleme a kettős oldalsó fogaskerekes lehajtás (Side Gearbox). Míg a kisebb vagy olcsóbb gépeken gyakran ékszíjas vagy láncos hajtást alkalmaznak, az MTM szériánál a 240–360 LE közötti brutális nyomatékot csak ez a masszív, olajfürdős fogaskerék-rendszer képes biztonságosan és hatékonyan átvinni a rotorra.

A rendszer részletes felépítése és előnyei:

1. Miért „Kettős” (Dual Drive)?

Az MTM mindkét oldalán (jobb és bal oldalon is) található egy-egy komplett hajtóműház.

Szimmetrikus terhelés: A nyomaték megoszlik a két oldal között, így a rotor nem csavarodik el extrém terhelés alatt sem.
Stabilitás: Ez a kialakítás biztosítja a rotor egyenletes forgását még akkor is, ha az egyik oldalon keményebb kőzetbe vagy aszfaltba ütközik.

2. A fogaskerekes rendszer előnyei az ékszíjas hajtással szemben

Maximális nyomatékátvitel: Nincs csúszás (slip). Míg az ékszíjak nagy terhelésnél megcsúszhatnak és hőt termelnek, a fogaskerekek közvetlen és veszteségmentes kapcsolatot biztosítanak.
Karbantartásmentesség: Nem kell szíjakat feszíteni vagy cserélni a megnyúlás miatt. A rendszer zárt, olajfürdős kenésű.
Kompakt méret: A fogaskerekes ház keskenyebb, mint egy többcsatornás ékszíjtárcsa-ház, így a gép teljes szélessége kisebb marad a munkaszélességhez képest (kevesebb a „holttér” a gép szélén).

3. Szerkezeti védelem és hűtés

Mivel a fogaskerekek folyamatos súrlódása hőt termel, a FAE több megoldást is beépített:

Olajfürdős kenés: A fogaskerekek állandóan olajban futnak, ami egyszerre keni és hűti az alkatrészeket.
Hűtőbordák: A hajtóműház külső felülete gyakran bordázott, hogy növelje a hőleadó felületet.
Speciális tömítések: Többrétegű, por- és vízálló tömítések védik a rendszert, hogy se a talajstabilizálásnál használt cementpor, se a nedvesség ne juthasson be az olajtérbe.

4. Karbantartási feladatok (Üzemeltetői szemmel)

Annak ellenére, hogy rendkívül tartós, a kettős lehajtás odafigyelést igényel:

Olajszint ellenőrzése: A hajtóművek oldalán található nívópálcán vagy ellenőrző ablakon keresztül naponta ellenőrizni kell az olajszintet.
Olajcsere: Az első 50 üzemóra (bejáratás) után kötelező, majd ezt követően általában 500 üzemóránként szükséges a hajtóműolaj cseréje.
Tisztítás: A házra rakódott vastag por- vagy sárréteg hőszigetelőként működik, ami a hajtómű túlmelegedéséhez vezethet. Sűrített levegős tisztítás minden műszak végén javasolt.

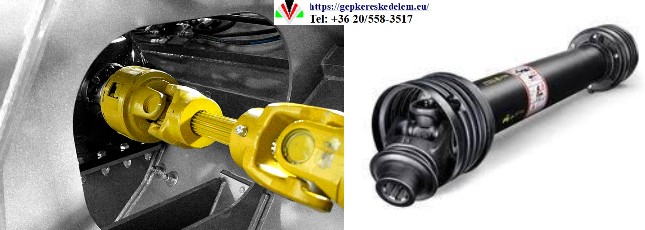

5. A biztonsági láncszem

Bár a fogaskerekek merev kapcsolatot jelentenek, a rendszer védelméről a traktor és a gép közötti kardántengelybe épített súrlódó tárcsás tengelykapcsoló gondoskodik. Ha a rotor hirtelen megakad, ez a kuplung csúszik meg, nem a fogaskerekek törnek le.

Gazdasági tanács: A kettős fogaskerekes hajtás miatt az MTM élettartama többszöröse az ékszíjas gépekének, különösen ha 30-40 cm mélyen, kemény talajon dolgozik. Ez a megoldás csökkenti a nem várt leállások esélyét a főszezonban.

Hardox® belső védelem: Teljes körű, cserélhető kopásálló belső burkolat és oldalsó lemezek.

A FAE MTM egyik legnagyobb üzemeltetési előnye a teljes körű Hardox® belső védelem. Mivel egy multifunkciós maró belsejében a rotor hatalmas sebességgel repíti a köveket, aszfaltdarabokat és koptató hatású homokot a gép vázának, a védelem nélkül a gép szerkezete hónapok alatt elvékonyodna és kilyukadna.

Mit kell tudni erről a speciális páncélzatról:

1. Miért pont Hardox®?

A Hardox® egy világszerte elismert, svéd gyártmányú kopásálló acél. Jellemzője a rendkívüli keménység és szívósság ötvözete.

Kopásállóság: Ellenáll a súrlódó kopásnak (pl. homok, apró kavics).
Ütésállóság: Nem reped meg, amikor egy öklömnyi kő nagy sebességgel becsapódik.

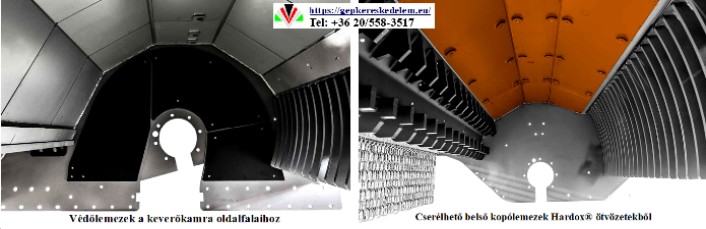

2. Hol található a védelem az MTM-ben?

A FAE mérnökei úgy tervezték meg a gépet, hogy a „váz” (a teherviselő szerkezet) soha ne érintkezzen közvetlenül a megmunkált anyaggal.

Belső burkolat: A marókamra teljes belső íve cserélhető Hardox® lemezekkel van kibélelve.
Oldallemezek: A rotor melletti oldalsó falak is védettek, mivel itt a legnagyobb az anyag torlódása.
Dozírozó penge: A hátsó ajtó alsó éle, amely a talajt simítja, szintén ebből az anyagból készül.
Állítható ellenkés: A rotor feletti vágóél, amely az anyag finomságát szabályozza, szintén Hardox®.

3. A „Páncélzat” gazdasági előnyei

Cserélhetőség (Bolt-on): A legtöbb védőelem csavarozott kötéssel rögzül. Ez azt jelenti, hogy ha 2000-3000 üzemóra után elvékonyodik a lemez, egyszerűen kicsavarozható és újra cserélhető. Nem kell a gépet lakatosműhelybe vinni vagy hegeszteni, ami gyengítené az alapvázat.
Értékállóság: Egy 5-10 éves FAE MTM, amelynek rendszeresen cserélték a belső védelmét, szerkezetileg olyan marad, mint az új. Ezért kiemelkedően magas a használtpiaci ára.
Szerkezeti integritás: A Hardox® lemezek elnyelik az ütéseket, így a gépváznak kevesebb vibrációt és feszültséget kell elviselnie, ami megelőzi a vázrepedéseket.

4. Karbantartási szempontok

Üzemeltetőként érdemes figyelni a következőkre:

Csavarok ellenőrzése: A nagy vibráció miatt a Hardox® lemezeket tartó csavarok fellazulhatnak. Időszakos ellenőrzésük javasolt.
Kopásmérés: Ha a lemez vastagsága az eredeti felére csökken, érdemes megrendelni a cserealkatrészt, hogy elkerüljük az alapváz sérülését.

Összegzés: Alapfelszereltség vs. Extrák

A FAE MTM esetében a legfontosabb belső védelmi elemek az alapfelszereltség részét képezik. Bizonyos extrém koptató körülményekhez (pl. nagyon magas szilícium-tartalmú homokos talaj) a gyár kínál extra vastagított „Heavy Duty” védőlemezeket is opcióként.

Tipp: Ha a belső lemezeket cseréli, mindig érdemes a rögzítőcsavarokat is újra cserélni, mivel a menetek a munka során a mikropor miatt gyakran sérülnek vagy berágódnak.

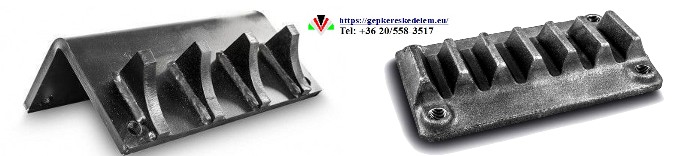

Állítható Hardox® ellen kés: A marási finomság manuális vagy hidraulikus beszabályozásához.

A FAE MTM marógép belső kamrájában található állítható Hardox® ellen kés (counter-blade) az egyik legfontosabb eszköz a végtermék minőségének szabályozására. Ez a statikus vágóél a rotorral szemben helyezkedik el, és „ollóként” funkcionálva biztosítja az anyag megfelelő aprítását.

A részletek az alkatrész működéséről és beállításáról:

1. Funkciója: Az aprítási finomság kulcsa

Az ellenkés határozza meg, hogy a rotor által felkapott anyag (kő, aszfalt, föld) milyen méretűre darálva távozzon a gép hátulján.

Szűk rés: Ha az ellen kés közel van a rotorhoz, az anyag nem tud „kimenekülni”, amíg a rotor fogai egészen apróra nem zúzzák. Ez kritikus aszfaltmarásnál, ahol fontos a finom szemcsézettség az újrahasznosításhoz.
Tág rés: Nagyobb kövek zúzásakor vagy nedves, tapadós talajnál érdemesebb távolabb állítani, hogy elkerüljük a gép beszorulását (dugulását) és növeljük a haladási sebességet.

2. Hidraulikus vagy manuális állítás

Az MTM szériánál az ellen kés pozíciója általában hidraulikusan szabályozható a traktor fülkéjéből (opciótól függően):

Menet közbeni finomhangolás: Ha a gépkezelő azt látja, hogy a gép után maradó kövek túl nagyok, egy mozdulattal közelebb tolhatja az ellen kést a rotorhoz.
Védelem: Ha egy nagyobb, zúzhatatlan fémtárgy kerül a gépbe, az ellen kés hidraulikus rendszere (biztonsági szeleppel ellátva) képes kissé engedni, megvédve a vázat a szerkezeti töréstől.

3. Hardox® alapanyag – Miért fontos?

Mivel az ellenkés közvetlenül az anyagáramlás útjában áll, ez az egyik legnagyobb igénybevételnek kitett alkatrész.

Kétoldalú használat: Sok modellnél az ellen kés megfordítható. Ha az egyik éle elkopik, megfordítva a másik éle tovább használható, így feleződik az üzemeltetési költség.
Cserélhetőség: Teljesen csavarozott kialakítású, így a kopott kés cseréje nem igényel hegesztést, csupán néhány percet a karbantartás során.

4. Hogyan állítsuk be helyesen?

Munkafolyamat	Javasolt hézag (Rotor és kés között)	Eredmény
Finom aszfaltmarás	Minimális (pár mm)	Homogén, apró szemcsés mart aszfalt.
Általános kőzúzás	Közepes	Hatékony haladás, jó zúzási fok.
Talajstabilizálás	Tágabb	Maximális keverési kapacitás, kisebb vonóerő-igény.

Karbantartási tanács:

Az ellen kés és a rotor közötti távolságot mindig tiszta rotor mellett ellenőrizze. Ha a fogak (tüskék) már kopottak, az ellen kést közelebb kell állítani a kopás kompenzálására, hogy megmaradjon a darálási hatékonyság.

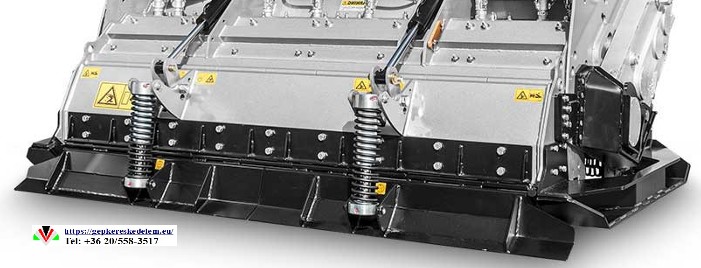

Hidraulikus hátsó ajtó (Dozírozó penge): A megmunkált anyag terítéséhez és simításához.

A FAE MTM multifunkciós marógép hátulján elhelyezkedő hidraulikus ajtó nem csupán egy védőburkolat, hanem egy precíziós szintezőeszköz, amelyet gyakran dozírozó pengének is neveznek. Ez az elem felelős a gép után maradó felület végleges képéért.

A dozírozó penge felépítése és funkciói:

1. Anyagterítés és szintezés

Ahogy a rotor nagy sebességgel kidobja magából a megmunkált anyagot (zúzott követ, aszfaltot vagy földet), az a hátsó ajtónak ütközik.

Vezérlés: A gépkezelő a traktor fülkéjéből, hidraulikusan állíthatja az ajtó nyitási szögét.
Simítás: Ha az ajtót lejjebb engedi, a penge „lehúzza” az anyag tetejét, így a gép mögött egy teljesen sík, egyenletes réteg marad. Ez minimálisra csökkenti a gép után érkező gréder (útgyalu) munkáját.

2. Előtömörítés (Pre-compaction)

Az MTM dozírozó pengéje úgy van kialakítva, hogy ne csak simítson, hanem súlyánál és a hidraulikus nyomásnál fogva tömörítsen is.

Ez különösen fontos talajstabilizáláskor. A penge „bevasalja” a mészporral vagy cementtel összekevert talajt, ami megakadályozza a nedvesség hirtelen elpárolgását és stabil alapot nyújt az úthengernek.

3. Hardox® alapanyag és cserélhető él

Mivel ez az alkatrész folyamatosan súrlódik a frissen darált, éles kőzúzalékon:

Az ajtó alsó része Hardox® acélból készül, ami rendkívül kopásálló.
Cserélhető kialakítás: A penge éle nem fix, hanem csavarozott. Ha az él elkopik vagy kicsorbul egy nagyobb sziklától, nem kell az egész ajtót cserélni, csak a kopóélet, ami jelentős költségmegtakarítás.

4. Úszó állás (Floating position)

A hidraulikus rendszer lehetővé teszi az úgynevezett „úszó” funkciót:

Ebben az állapotban az ajtó nem egy merev pozícióban áll, hanem a saját súlyánál fogva fekszik fel a talajra, követve annak egyenetlenségeit. Ez ideális erdei utak vagy mezőgazdasági földutak karbantartásakor, ahol a természetes domborzat követése a cél.

5. Biztonsági funkció

A hátsó ajtó elengedhetetlen a biztonságos munkavégzéshez is. Teljesen lezárt állapotban megakadályozza, hogy a rotor által felvert kövek nagy sebességgel kirepüljenek a gép mögül, védve ezzel a környezetet és a közelben dolgozókat.

Összegzés: Mikor hogyan állítsuk?

Feladat	Ajtó pozíciója	Eredmény
Durva kőzúzás	Magasra nyitva	Gyors haladás, az anyag lazán terül el.
Finom aszfaltmarás	Alacsonyra zárva	Pontos rétegvastagság, sima felület.
Cementes stabilizálás	Közepes, nyomás alatt	Tökéletes keverés és előtömörítés.

Üzemeltetési tipp: Ha az ajtó munka közben „pattogni” kezd, az általában a túl magas haladási sebesség jele. Ilyenkor érdemes lassítani, hogy a pengének legyen ideje eldolgozni a felgyülemlett anyagot.

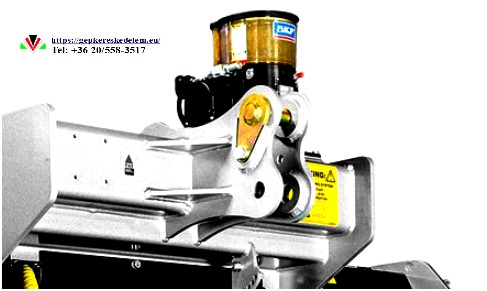

Központi zsírzó blokk: Az összes kritikus kenési pont egy helyre történő kivezetése.

A FAE MTM központi zsírzó blokkja (Centralized Greasing Hub) egy kritikus kényelmi és élettartam-növelő funkció. Mivel az MTM egy masszív ipari gép, számos olyan forgó és mozgó alkatrésze van, amelyek folyamatos kenést igényelnek a por és a nagy hőterhelés miatt.

A központi blokk lényege, hogy a gépkezelőnek nem kell a gép alá másznia vagy a védőburkolatokat megbontania minden egyes zsírzópont eléréséhez.

1. Felépítése és elhelyezkedése

A blokk általában a gép vázának egy jól hozzáférhető, védett pontján található (gyakran egy felnyitható védőfedél alatt).

Bemeneti oldal: Egy sor zsírzógomb (nipli) található egymás mellett, egyértelmű jelölésekkel.
Kimeneti oldal: Nagynyomású rugalmas csövek vezetik a zsírt a gép rejtett pontjaihoz.

2. Mely pontokat keni a rendszer?

Az MTM esetében a blokk a következő kritikus helyekre juttatja el a kenőanyagot:

Rotor főcsapágyak: Ez a legfontosabb, mivel ezek viselik a legnagyobb terhelést.
Változtatható geometria vezető sínjei: A belső keret mozgását biztosító csúszófelületek.
Hidraulikus munkahengerek csapszegei: A hátsó ajtó és a kamra mozgatóhengereinek rögzítési pontjai.
Hajtómű tengelytömítések: A zsír itt nemcsak ken, hanem egyfajta „tömítőgyűrűt” is képez, ami megakadályozza a por bejutását a hajtóműbe.

3. Előnyök az üzemeltetés során

Időmegtakarítás: A napi karbantartás (műszak előtti zsírozás) 20 perc helyett mindössze 2-3 percet vesz igénybe.
Biztonság: Nincs szükség a gép veszélyes pontjaihoz való benyúláshoz.
Mulasztás elkerülése: Mivel minden gomb egy helyen van, kisebb az esélye annak, hogy a kezelő elfelejt egy rejtett zsírzópontot.

4. Kézi vs. Automata zsírzó (Opció)

Alapfelszereltség: Manuális központi blokk. A kezelőnek zsírzópisztollyal kell minden gombnál elvégeznie a pumpálást.
Opció (Automata): Az MTM felszerelhető elektromos automata zsírzószivattyúval is. Ez a gép működése közben, előre beállított időközönként, emberi beavatkozás nélkül végzi a kenést.

Karbantartási tanácsok a blokkhoz:

Tisztaság: Mielőtt a zsírzópisztolyt a gombhoz érintené, törölje le a blokkot! Ha homokot vagy port nyom a rendszerbe, az csiszolópasztaként fogja tönkretenni a csapágyakat.
Ellenállás figyelése: Ha az egyik gombnál szokatlanul nagy az ellenállás, ne erőltesse! Valószínűleg eldugult a vezeték vagy megszorult a csapágyház. Ilyenkor a vezetéket le kell venni és ki kell tisztítani.
EP2-es zsír: A FAE általában magas hőmérsékletnek ellenálló, EP2-es konzisztenciájú (Extreme Pressure) lítiumos zsírt ír elő.

Kardántengely nyomatékhatárolóval: Súrlódó tengelykapcsoló a traktor és a gép védelmében.

A FAE MTM hajtásláncának legfontosabb védelmi vonala a nyomatékhatárolóval ellátott kardántengely. Mivel a gép 240–360 LE közötti teljesítményt visz át, és a rotor bármikor találkozhat a talajban zúzhatatlan akadályokkal (például nagy sziklákkal vagy tuskókkal), ez az alkatrész védi meg a traktor TLT (TLT/PTO) kimenetét és a gép hajtóművét a totális mechanikai töréstől.

A rendszer technikai részletei:

1. A Súrlódó Tárcsás Nyomatékhatároló (Friction Clutch)

Az MTM szériánál alkalmazott leggyakoribb megoldás a többtárcsás súrlódó kuplung.

Működése: A tengely végén rugókkal összeszorított acél- és ferodol (súrlódó) tárcsák találhatók. Ha a rotor hirtelen megakad, a kuplung megcsúszik.
Feladata: Elnyeli a hirtelen fellépő nyomatékcsúcsokat, így a kinetikai energia nem a fogaskerekeket töri össze, hanem hővé alakul a kuplungtárcsákon.

2. Automata Nyomatékhatároló (Opcionális)

Bizonyos konfigurációkban (különösen a legmodernebb Walterscheid vagy Bondioli & Pavesi rendszereknél) elérhető az automata „bütykös” nyomatékhatároló is.

Működése: Amint a nyomaték meghaladja a határértéket, a rendszer mechanikusan szétkapcsol (kattanó hang kíséretében).
Előnye: Nem termel hőt a csúszás során, és a TLT fordulatszámának csökkentésével vagy megállításával automatikusan visszaáll az üzemi állapotba.

3. Miért kritikus ez az MTM esetében?

Az MTM 40 cm-es munkamélysége miatt a gépkezelő nem látja, mi van a föld alatt.

Védelem a traktor számára: Egy hirtelen megakadás nyomatékhatároló nélkül kettétörheti a traktor TLT tengelyét vagy károsíthatja a sebességváltót.
Védelem a gép számára: Megakadályozza a kettős oldalsó fogaskerekes hajtás belső fogazatának sérülését.

4. Karbantartás és üzemeltetés (Fontos!)

A nyomatékhatároló csak akkor véd, ha megfelelően karban van tartva:

Szezon előtti „bejáratás”: Hosszabb állás után a tárcsák „összeragadhatnak” a rozsdától. Ilyenkor a rugókat fel kell lazítani, meg kell csúsztatni a kuplungot pár másodpercig, majd vissza kell húzni a gyári értékre.
Zsírozás: A kardántengely teleszkópos profiljait és a kereszteket általában 8–10 üzemóránként zsírozni kell. (Figyelem: ez a pont nem része a központi zsírozó blokknak!)
Hőmérséklet ellenőrzése: Ha munka közben a kuplungház füstöl vagy rendkívül forró, az a folyamatos csúszás jele. Ilyenkor azonnal csökkenteni kell a haladási sebességet.

Összegezve:

A kardántengely nyomatékhatárolója az MTM „biztosítéka”. Gazdasági szempontból sokkal olcsóbb egy kuplungtárcsa-készletet cserélni, mint a traktor váltóját vagy a gép főhajtóművét javítani.

Zárt hajtóműházak: Por és szennyeződés elleni védelem minden forgó résznél.

A FAE MTM esetében a zárt hajtóműházak (Side Gearboxes) jelentik a gép „szívét” és egyben a tartósságának zálogát. Mivel a gép folyamatosan porban, sárban és kőzúzalékban dolgozik, a belső mechanika teljes elszigetelése alapvető követelmény.

A zárt hajtóműházak technikai jelentősége és felépítése:

1. Olajfürdős kenés (Oil Bath Lubrication)

A hajtóműházak belsejében a masszív fogaskerekek állandó olajfürdőben futnak.

Hőelvezetés: Az olaj nemcsak keni a fogakat, hanem elszállítja a súrlódás során keletkező hőt a ház fala felé.
Tisztaság: A zárt rendszer megakadályozza, hogy a koptató hatású finom por (például cementpor vagy homok) bejusson a fogaskerekek közé, ami napok alatt tönkretenné a hajtást.

2. Speciális Labirint-tömítések

A legnagyobb kihívást a rotor tengelyének kivezetése jelenti, ahol a forgó alkatrész találkozik a fix házzal.

Többrétegű védelem: A FAE speciális, úgynevezett „labirint” tömítéseket vagy többajkas szimeringeket használ, amelyeket gyakran egy külső acélvédő gyűrű is takar.
Zsírdugó-védelem: A központi zsírozó rendszeren keresztül ide juttatott zsír egyfajta fizikai gátat (zsírdugót) képez, ami kinyomja a lerakódott port, mielőtt az elérné a belső olajszigetelést.

3. Szerkezeti védelem (Anti-dust & Anti-debris)

A hajtóműházak nemcsak belülről, hanem kívülről is védettek:

Áramvonalas kialakítás: A házak formája olyan, hogy ne akadjanak el a talajban, és minimalizálják az anyag torlódását a gép szélén.
Hardox® védőlemezek: A hajtóműházak alsó, földdel érintkező része gyakran extra cserélhető kopólemezeket kap, hogy a kőzet ne koptassa el a ház öntvényét.

4. Hőmérséklet-felügyelet és szellőzés

Bár a ház zárt, a fizika törvényei miatt a belső levegő tágul a hőtől:

Légzőszelep (Breather valve): Minden ház rendelkezik egy speciális szeleppel, amely kiengedi a túlnyomást, de megakadályozza a víz és a por bejutását.
Monitorozás: Az FCS (Full Control System) opció esetén a hajtóművek hőmérsékletét szenzorok figyelik, és a gépkezelő azonnal riasztást kap, ha az olaj túlmelegedne.

5. Karbantartási szempontok

Üzemeltetési szempontból a zárt ház nem jelent gondozásmentességet:

Napi szintellenőrzés: A nívópálca vagy a kémlelőnyílás segítségével meg kell győződni az olaj meglétéről.
Szivárgásfigyelés: A rotor tengelyénél megjelenő olajfolyás a tömítés sérülésére utal, amit azonnal javítani kell, mert a bejutó por tönkreteszi a fogaskerekeket.
Külső tisztítás: A házra rakódott sár és por „szigetelőrétegként” funkcionál, ami megakadályozza a lehűlést. A napi tisztítás (sűrített levegővel vagy vízzel) kötelező.

Összegzés: A zárt hajtóműház az MTM tartósságának alapja. Míg az ékszíjas hajtásoknál a por csúszást és kopást okoz, itt a mechanika hermetikusan elzárva dolgozik, ami lehetővé teszi a több ezer üzemórás élettartamot komolyabb felújítás nélkül.

2. Választható Opciók (Kiegészítő technológiák)

Az opciók segítségével a gép specializálható és automatizálható:

WSS (Water Spray System) High Flow: Nagy teljesítményű vízbefecskendező rendszer a pormentesítéshez és a szerszámok hűtéséhez.

A FAE MTM esetében a WSS (Water Spray System) High Flow nem csupán egy egyszerű vizezőrendszer, hanem egy integrált technológiai megoldás, amely alapvetően határozza meg a munka minőségét és a kopóalkatrészek élettartamát.

A rendszer részletes felépítése és előnyei:

1. Mire szolgál a WSS High Flow?

A nagy teljesítményű vízbefecskendező rendszer három fő feladatot lát el:

Talajstabilizálás: A víz pontos adagolása elengedhetetlen a mész vagy cement hidratációjához (kötéséhez). A „High Flow” változat képes a talaj nedvességtartalmát az optimális szintre emelni még száraz körülmények között is.
Hűtés: Aszfaltmarás vagy kemény kőzet zúzása közben a rotor fogai (tüskék) extrém hőmérsékletre hevülhetnek. A vízpermet hűti a tungsten-karbid hegyeket, megakadályozva azok idő előtti kitörését vagy elkopását.
Pormentesítés: Városi környezetben vagy utak mellett végzett munka során a rendszer szinte teljes mértékben megköti a port, javítva a látási viszonyokat és kímélve a traktor légszűrőjét.

2. Műszaki felépítés

A rendszer nem a gép saját tartályából dolgozik (mivel ekkora mennyiséghez túl nagy tartály kellene), hanem a traktor elé vagy után kapcsolt tartálykocsiból nyeri a vizet.

Szivattyúegység: Egy nagy kapacitású, hidraulikus hajtású szivattyú biztosítja a stabil nyomást.
Fúvókasor: A marókamra belső ívében, védett helyen elhelyezett fúvókák permetezik a vizet közvetlenül a rotor irányába.
Szűrőrendszer: Többlépcsős szűrővel van ellátva, hogy a folyóvízből vagy tavakból felszívott vízben lévő szennyeződések ne tömítsék el a fúvókákat.

3. Az FCS (Full Control System) integráció

A „High Flow” rendszer igazi ereje az elektronikus vezérlésben rejlik:

Automata üzemmód: A rendszer összeköttetésben van a traktor sebességmérőjével. Ha a traktor lassít, a gép automatikusan csökkenti a víz mennyiségét, ha gyorsít, növeli azt. Így elkerülhető a sárképződés vagy a száraz foltok kialakulása.
Pontos mérés: A fülkében lévő monitoron a kezelő pontosan látja az aktuális liter/perc értéket és az összesen kijuttatott vízmennyiséget.

4. Karbantartási követelmények

A WSS rendszer meghibásodása általában a víz minőségére vezethető vissza:

Fúvókatisztítás: A cementpor és a víz keveréke ráköthet a fúvókákra. Munka után minden esetben javasolt a rendszert tiszta vízzel átöblíteni.
Fagymentesítés: A téli leállás előtt a teljes rendszert vízteleníteni kell vagy fagyállóval felölteni, mert a benne maradó víz szétrepesztheti a szivattyút vagy a szelepeket.

Gazdasági hatás

Üzemeltetési szempontból a WSS High Flow használata akár 20-30%-kal is meghosszabbíthatja a rotor fogainak élettartamát a hűtőhatás miatt. Talajstabilizálási projekteknél pedig ez a rendszer teszi lehetővé, hogy a kivitelező megfeleljen a szigorú nedvességtartalmi előírásoknak (OMC), elkerülve az utólagos javításokat vagy kötbéreket.

FCS (Full Control System): Digitális kezelőfelület és monitor a fülkébe, amely méri a mélységet, a hőmérsékletet és az üzemórákat.

Az FCS (Full Control System) a FAE legmodernebb digitális interfésze, amely az MTM multifunkciós marógépet egy „egyszerű” mechanikus eszközből egy precíziós mérőműszerré alakítja. Ez a rendszer biztosítja a teljes kontrollt a gépkezelő számára a fülkéből, minimalizálva az emberi mulasztásból eredő hibákat.

Az FCS rendszer legfontosabb funkciói és előnyei:

1. Központi vezérlőegység és monitor

A rendszer lelke egy robusztus, érintőképernyős (vagy gombos vezérlésű) monitor a traktor fülkéjében. Ez folyamatos, valós idejű adatokat közöl a gép állapotáról.

Munkamélység követése: Szenzorok mérik a rotor pontos helyzetét a talajhoz képest. A kezelő milliméter pontosan látja, milyen mélyen dolgozik a gép, ami elengedhetetlen az útépítési szabványok betartásához.
Hőmérséklet-felügyelet: Figyeli az oldalsó hajtóművek olajhőmérsékletét. Ha a gép túlterhelődik vagy a hűtés elégtelen, a rendszer azonnal riaszt, megelőzve a fogaskerekek beégését.

2. A WSS (vízbefecskendező) intelligens vezérlése

Az FCS legnagyobb előnye a vízadagolás automatizálása:

Sebességarányos adagolás: A rendszer összeköttetésben van a traktor sebességmérőjével (CAN-bus vagy GPS alapú jel). Ha a traktor lassít, az FCS csökkenti a befecskendezett víz mennyiségét, így a talaj nedvességtartalma (OMC) minden méteren azonos marad.
Dózisbeállítás: A kezelő megadhatja a kívánt mennyiséget (pl. liter/m²), és a rendszer minden mást automatikusan elvégez.

3. Diagnosztika és Karbantartási napló

Üzemóra-számlálás: Pontosan rögzíti a tényleges munkaidőt, ami segít a szervizperiódusok (olajcsere, zsírozás) pontos betartásában.
Hibaüzenetek: Ha egy szenzor meghibásodik vagy a hidraulikus nyomás leesik, a monitor kódolt hibaüzenettel segíti a gyors hibaelhárítást, így a szerelőnek nem kell találgatnia a helyszínen.

4. Munkafolyamat dokumentálás

Sok állami projektnél ma már követelmény a digitális munkajelentés. Az FCS képes adatokat tárolni az elvégzett munkáról:

Mekkora területet dolgozott meg a gép?
Milyen átlagos mélységben?
Mennyi vizet/kötőanyagot használt fel?
Ezek az adatok USB-n vagy táveléréssel (opciótól függően) exportálhatóak, bizonyítva a munka minőségét a megrendelő felé.

Gazdasági és üzemeltetési előnyök összefoglalva:

Funkció	Üzemeltetési hatás	Gazdasági haszon
Pontos mélységtartás	Kevesebb felesleges marás	Kisebb üzemanyag- és szerszámkopás
Vízadagolás vezérlés	Nincs sárképződés vagy por	Megfelelés a laborvizsgálatoknak
Hőmérséklet-riasztás	Megelőzi a hajtóműkárokat	Milliós javítási költségek elkerülése
Digitális adatszolgáltatás	Könnyebb elszámolás	Átláthatóbb vállalkozói tevékenység

Gyakorlati tanács: Az FCS szenzorai (különösen a mélységmérő karok) a gép alsó részén helyezkednek el. Napi tisztításuk sűrített levegővel kötelező, mert a rászáradt sár vagy cementpor gátolhatja a pontos mérést.

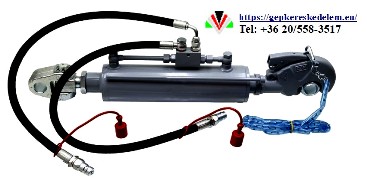

Hidraulikus harmadik pont: Lehetővé teszi a gép dőlésszögének menet közbeni állítását a kabinból.

A FAE MTM üzemeltetése során a hidraulikus harmadik pont (Hydraulic Top Link) nem csupán egy kényelmi kiegészítő, hanem a gép hatékonyságának és a rotor élettartamának egyik legfontosabb szabályozó eszköze. Ez a traktor és a gép hárompont-felfüggesztésének felső szára, amelynek hossza a fülkéből, munka közben változtatható.

Miért elengedhetetlen ez az MTM szériánál:

1. A marási szög (Attack Angle) szabályozása

A változtatható geometriájú kamra mellett a gép dőlésszöge határozza meg, hogyan találkoznak a rotor fogai a talajjal.

Rövidebb harmadik pont: A gép eleje megemelkedik, a hátulja mélyebbre kerül. Ez segít az anyag „behúzásában” és a hátsó dozírozó penge erősebb nyomásában.
Hosszabb harmadik pont: A gép vízszintesbe kerül vagy az eleje süllyed meg. Ez optimális a kemény aszfaltfelületek megkezdésekor (behatolási fázis).

2. A kardántengely védelme

Ez a legfontosabb üzemeltetési szempont. Az MTM nagy munkamélysége (40 cm) miatt a kardántengely szöge drasztikusan megváltozhat.

Szögtörés minimalizálása: A hidraulikus harmadik ponttal a gépkezelő folyamatosan úgy állíthatja a gépet, hogy a kardántengely a lehető legegyenesebb vonalban fusson.
Gazdasági előny: Ha a kardánkeresztek túl nagy szögben (több mint 15-20°) dolgoznak, az élettartamuk töredékére csökken, és a rezgés tönkreteheti a traktor TLT-hajtását is.

3. A behatolás megkönnyítése

Amikor kemény kőzetbe vagy aszfaltba kell „beleharapnia” a gépnek:

A gépkezelő a harmadik pont rövidítésével kissé megdönti a gépet, így a rotor agresszívebben hatol be. Amint elérte a kívánt mélységet, a harmadik pont kitolásával a gépet visszaállítja vízszintesbe az egyenletes haladáshoz.

4. Összehangolás az FCS-sel

Ha a gép fel van szerelve FCS monitorral, a harmadik pont állítása közvetlenül befolyásolja a mélységmérést. A helyes dőlésszög beállítása alapfeltétele annak, hogy a monitoron látható mélységadat megfeleljen a valóságnak.

5. Karbantartási tanács

A hidraulikus harmadik pont hatalmas húzó- és nyomóerőnek van kitéve munka közben.

Zsírozás: A gömbcsuklókat és a munkahenger szárát naponta zsírozni kell.
Zuhanásgátló szelep: Mindig ellenőrizze, hogy a munkahengeren van-e biztonsági szelep (lock valve). Ez megakadályozza, hogy egy tömlőszakadás esetén a 6 tonnás gép hirtelen hátrazuhanjon.

Mikor melyik állást használjuk?

Munkafolyamat	Harmadik pont hossza	Hatás
Behatolás megkezdése	Rövid (behúzott)	Agresszívabb fogfogás
Folyamatos stabilizálás	Vízszintes (középállás)	Egyenletes keverés, kíméletes kardánszög
Aszfaltmarás (finiselés)	Hosszú (kitolt)	A hátsó penge maximális simítóereje

A kardántengely helyes szögének beállítása és a gép szállítási pozíciója szorosan összefügg a hidraulikus harmadik pont használatával. Íme a technikai részletek:

1. A kardántengely megengedett munkaszögei

A kardántengely élettartamát alapvetően meghatározza a szögtörés mértéke. Minél nagyobb a szög, annál nagyobb a vibráció és a keresztek kopása.

Ideális munkaszög: 0° – 10°. Ekkor a legkisebb a mechanikai feszültség.
Maximális tartós munkaszög: 15° – 20°. Ebben a tartományban még biztonságos a folyamatos üzem, de a karbantartási igény (zsírozás) megnő.
Kritikus határ: 25° felett. Ilyenkor a kardánkeresztek egyenetlen sebességgel forgatják a rotort (lüktetés), ami tönkreteheti a traktor hajtóművét.
Megoldás: A hidraulikus harmadik ponttal munka közben úgy kell „játszani”, hogy a gépváz dőlése kövesse a traktor magasságát, minimalizálva a kardán törését.

2. A gép szállítási pozícióba helyezése

A FAE MTM egy nehéz és hátrafelé hosszú gép. Szállításkor a súlypont és a hasmagasság kritikus:

A hasmagasság növelése: Amikor felemeli a gépet a traktor hárompont-felfüggesztésével, a gép hátulja gyakran túl alacsonyan marad. A harmadik pont rövidítésével (behúzásával) a marógép hátulja megemelkedik. Ez elengedhetetlen, ha meredekebb feljárón vagy padkán kell áthajtani a traktorral.
A traktor stabilitása: Szállításkor a harmadik pont behúzása közelebb hozza a gép súlypontját a traktorhoz. Ez csökkenti az első tengely terhelésének elvesztését, így a kormányzás biztonságosabb marad.

3. Praktikus tanácsok az üzemeltetéshez

Z-hajtás elve: Arra törekedjen, hogy a traktor TLT kimenete és a gép bemenő tengelye párhuzamos maradjon. Ha a harmadik pont rosszul van beállítva, a tengelyek nem párhuzamosak, ami vibrációt okoz.
Ellenőrzés emeléskor: Mindig figyeljen arra, hogy a gép teljes felemelésekor a kardántengely ne érjen hozzá a gép vázához vagy a traktor vonószerkezetéhez. Ha a harmadik pont túl rövid, a kardán „felütközhet” emeléskor.

Speciális rotorok és fogak: Választható típusok kőhöz (G/3) vagy aszfalthoz (R/65).

A FAE MTM sokoldalúságának alapja a rotor és a rajta lévő szerszámok (fogak) kialakítása. Mivel ez az alkatrész érintkezik közvetlenül a talajjal, az aszfalttal vagy a kőzettel, a választott típus alapvetően meghatározza a gép gazdaságosságát és a végtermék minőségét.

Az MTM szériához két fő rotortípus és többféle speciális fog érhető el:

1. Rotortípusok

Univerzális (Standard) Rotor

Kialakítás: A fogtartók spirális alakzatban vannak elhelyezve a rotor palástján.
Alkalmazás: Vegyes használatra (földmunka, talajstabilizálás kisebb kövekkel).
Előny: Egyenletesebb teljesítményfelvétel és kisebb vibráció a traktor felé.

Kőzúzó és Aszfaltmaró Rotor

Kialakítás: Sűrűbb fogkiosztás és megerősített fogtartók.
Alkalmazás: Kifejezetten kemény útburkolatok marására, beton zúzására és sziklás talajra.
Előny: Maximális aprítási hatékonyság és hosszabb élettartam koptató közegben.

2. Speciális fogak (Tüskék)

A FAE saját fejlesztésű fogai tungsten-karbid (vídiás) hegyekkel készülnek, de a formájuk az elvégzendő munkához igazodik:

Fog típusa	Alkalmazási terület	Jellemzője
G/3 (szabványos)	Talajstabilizálás, mész/cement	Jó behatolóképesség puha/közepes talajba.
R (szikla)	Kemény kőzet, szikla, beton	Rövid, zömök test, amely ellenáll a nagy erejű ütéseknek.
STC (aszfalt)	Aszfaltmarás, újrahasznosítás	Speciális kúpos kialakítás, amely forgás közben élezi önmagát.

3. A fogtartók (Holders) védelme

Az MTM egyik technológiai előnye, hogy a fogtartók nem egyszerűen rá vannak hegesztve a rotorra:

Védőburkolat: A fogtartók hátsó része úgy van kialakítva, hogy védje a rotor testét a kopástól.
Könnyű csere: A fogak egy speciális kiütő szerszámmal percek alatt cserélhetőek a helyszínen, nincs szükség hegesztésre vagy lángvágásra.

4. Gazdasági szempont: Mikor kell cserélni?

A fogak kopása nem lineáris. Üzemeltetési hiba megvárni, amíg a vídia hegy teljesen elfogy:

„Könnyező” kopás: Ha a vídia hegy körül a tartó fém elkopik (kihegyesedik), a fog hajlamos lesz a törésre.
Fogyasztás: Az életlen vagy kopott fogakkal való munka akár 25-30%-kal növelheti az üzemanyag-fogyasztást, mivel a gép „vágás” helyett csak „túrja” az anyagot.

5. Rotor szinkronizáció

Az MTM kettős meghajtása biztosítja, hogy a rotor két vége között ne legyen torziós elmozdulás. Ez garantálja, hogy a fogak mindig a tervezett szögben érkezzenek a talajba, ami kritikus a fogak élettartama szempontjából.

Tipp: Ha vegyes talajon dolgozik, tartson a gépben egy készlet „Rock” típust és egy készlet „Standard” típust is. A fogak cseréje egy teljes rotoron kb. 1 órát vesz igénybe, de a megtakarított üzemanyag és a gyorsabb haladás miatt ez az idő hamar megtérül.

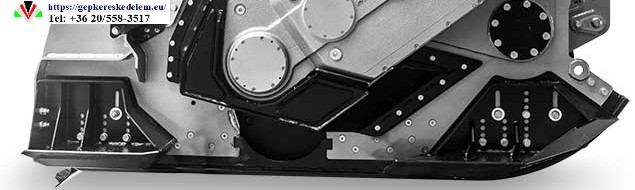

Oldalsó mélységhatároló csúszótalpak: Hidraulikusan állítható talpak a milliméter pontos munkamélység tartásához.

A FAE MTM oldalsó mélységhatároló csúszótalpai (Skids) alapvető szerepet játszanak a munkamélység pontos tartásában és a gép stabilitásában. Mivel az MTM egy nehéz, nagy nyomatékkal dolgozó gép, a csúszótalpak nemcsak „vezetik” a marót, hanem védik is az oldalsó hajtóműházakat.

A csúszótalpak funkciói és üzemeltetési szempontjai:

1. Funkció: A „lebegő” stabilitás

Míg a rotor a változtatható geometria segítségével süllyed a talajba, a csúszótalpak a talaj felszínén futnak.

Mélységkontroll: Megakadályozzák, hogy a gép váza (és ezzel együtt a hajtóművek) váratlanul elmerüljön a puha talajban.
Szintezés: Referenciapontot biztosítanak a traktor hárompont-felfüggesztése és a hidraulikus harmadik pont számára az optimális munkaszög beállításához.

2. Állíthatóság

Az MTM csúszótalpai több pozícióban állíthatóak:

Munkamélység tartománya: A talpak magasságának állításával finomhangolható, hogy a gép váza milyen magasan fusson a talaj felett. Ez kritikus, ha extrém egyenetlen terepen dolgozik, hogy a váz ne ütközzön akadályokba.
Talajnyomás: A hidraulikus rendszerrel kombinálva szabályozható, mekkora súly nehezedjen a talpakra, így elkerülhető a talp „beásása” laza homokos talajon.

3. Hardox® védelem és élettartam

A csúszótalpak folyamatosan súrlódnak a talajon, gyakran köves, koptató közegben.

Cserélhető koptatólemezek: A talpak alsó része (a „talp”) cserélhető Hardox® elemekből áll. Ha elkopnak, nem kell az egész tartószerkezetet cserélni, csak a kopólemezt.
Gazdasági előny: A kopólemezek időben történő cseréje megvédi a gép fővázát és az oldalsó hajtóműveket a közvetlen mechanikai sérülésektől.

4. Összehangolás a hátsó ajtóval

A csúszótalpak és a hidraulikus hátsó ajtó (dozírozó penge) együtt határozzák meg a végeredményt:

A talpak tartják a szintet.
A hátsó ajtó pedig elnyomja és simítja az anyagot a talpak által kijelölt síkban.

Üzemeltetési tippek:

Párhuzamosság: Ügyeljen rá, hogy mindkét oldali csúszótalp azonos magasságra legyen állítva. Az aszimmetrikus beállítás féloldalas kopást és a kardántengely egyenetlen terhelését okozza.
Tisztítás: A talpak állítómechanizmusa (furatok, csapszegek) közé gyakran beszorul a sár vagy a cement. Minden állítás előtt alaposan mossa ki ezeket a részeket, hogy elkerülje a menetek megszorulását.
Ellenőrzés: Hetente egyszer nézzen a talpak alá. Ha a Hardox® lemez vastagsága 5 mm alá csökken, rendelje meg a cserealkatrészt, hogy ne a tartóvázat koptassa.

Automata zsírozó rendszer: Elektromos szivattyú, amely emberi beavatkozás nélkül végzi a kenést munka közben.
Hűtőrendszer a hajtóműhöz: Extra hűtőbordák vagy olajkeringetés folyamatos, meleg éghajlaton végzett munkákhoz.

3. Összegző táblázat a konfigurációhoz

Jellemző	Alapfelszereltség	Opcióként kérhető
Rúgásvédelem	Hardox® belső lemezek	Extra vastag kopólemezek
Kenés	Központi zsírozó blokk	Automata zsírozó pumpa
Hűtés / Pormentesítés	–	WSS vízbefecskendezés
Vezérlés	Hidraulikus karok (traktoré)	FCS digitális monitor
Szintezés	Fix csúszótalp	Hidraulikus csúszótalp

Miért fontos az opciók mérlegelése?

Például, ha városi útépítésben használja az MTM-et, a WSS és az FCS gyakorlatilag elengedhetetlen a por megkötése és a rétegvastagság precíz betartása miatt. Ezzel szemben egy mezőgazdasági kőmentesítéshez elegendő lehet az alapgép egy speciális G/3 rotorral.

FAE MTM Multifunkciós marógép piaci versenytársai:

A FAE MTM széria a középnehéz, multifunkciós marók piacán az egyik meghatározó szereplő. Ebben a kategóriában (240–360 LE) a technológiai verseny igen szoros, különösen az európai gyártók között.

A legfontosabb piaci versenytársak és azok jellemzői az MTM-hez képest:

1. Seppi M. – STARSOIL (Olaszország)

A Seppi legközelebbi versenytársa az MTM-nek.

Technológia: A STARSOIL egyik nagy előnye a 2-sebességes hajtómű (2-speed gearbox). Ez lehetővé teszi, hogy a kezelő egy kar segítségével váltson a kőzúzáshoz szükséges magas fordulat és a talajstabilizáláshoz szükséges alacsonyabb fordulat (de magasabb nyomaték) között.
Munkamélység: Hasonlóan az MTM-hez, kb. 40 cm-ig képes dolgozni.
Különbség: A FAE az MTM-nél a változtatható geometriájú kamrára helyezi a hangsúlyt, ami jobb anyagáramlást biztosít mélyebb rétegekben, míg a Seppi a hajtómű-technológiában kínál nagyobb rugalmasságot.

2. Prinoth (AHWI) – RMM / RFL széria (Németország)

A német Prinoth (korábban AHWI) gépei a legendás robusztusságukról ismertek.

Technológia: Rendkívül erős, túlméretezett hajtásláncot használnak. A rotor kialakítása és a fogtartók elrendezése az egyik leghatékonyabb a piacon.
Munkamélység: Az RMM széria az MTM közvetlen kihívója a 300 LE+ kategóriában.
Különbség: A Prinoth gépek gyakran drágábbak és nehezebbek is, ami stabilitást ad, de nagyobb követelményeket támaszt a traktor emelőkapacitásával szemben. A FAE MTL/MTM szériája általában mozgékonyabb és modernebb digitális (FCS) vezérléssel rendelkezik.

3. MeriCrusher (Suokone) – MJ széria (Finnország)

A finn gyártó a „kevesebb több” elvét követi.

Technológia: Mechanikus, száraz tengelykapcsolós védelmi rendszert (POC) használnak, ami nagyon hatékonyan védi a traktort. A MeriCrusher gépek híresek arról, hogy fagyott talajban és extrém erdészeti körülmények között is megbízhatóak.
Különbség: Az MTM-mel szemben a MeriCrusher gépek technológiája egyszerűbb (kevesebb elektronika), ami könnyebb helyszíni javíthatóságot jelent, de hiányoznak belőle az olyan precíziós útépítési funkciók, mint az FCS digitális mélység- és vízadagolás-vezérlés.

4. Kirpy – BPS / BPB széria (Franciaország)

A kőzúzás specialistái, különösen a mezőgazdasági területek megtisztításában erősek.

Technológia: Nagyon tartós, klasszikus felépítésű kőzúzók.
Különbség: A Kirpy gépek kevésbé tekinthetők „multifunkciósnak” az MTM-hez képest. Míg a FAE MTM aszfaltmarásnál is kiváló, a Kirpy elsősorban a köves szántók és dűlőutak királya.

Összehasonlító táblázat: MTM vs. Főbb versenytársak

Szempont	FAE MTM	Seppi M.STARSOILT	Prinoth RMM	MeriCrusher MJ
Fő erősség	Változtatható kamra	2-sebességes hajtómű	Extrém tartósság	Egyszerű mechanika
Vezérlés	FCS (Digitális)	ISOBUS opció	Hidraulikus	Manuális/Mechanikus
Súly	Közepes (6t)	Könnyebb (~5t)	Nehéz (7t+)	Könnyű (~4t)
Fő alkalmazás	Útépítés + Mezőg.	Mindenes	Nehéz ipari munka	Erdészet + Mezőg.

Miért a FAE MTM a befutó sokszor?

Az MTM piaci sikere abban rejlik, hogy technológiailag a legkiegyensúlyozottabb. A változtatható geometriájú kamra miatt a traktor kevésbé erőlködik, az FCS rendszer miatt pedig a munkavégzés dokumentálható és precíz, ami a modern útépítési tenderek alapfeltétele.

Miért válasszam a FAE MTM-t gazdasági és üzemeltetési szempontból:

A FAE MTM választása gazdasági és üzemeltetési szempontból egyfajta „arany középutat” jelent: megkapja a nagyipari gépek (MTH) erejét és munkamélységét, de egy mozgékonyabb, alacsonyabb fenntartási költségű csomagban.

A főbb érvek, amelyek az MTM mellett szólnak:

1. Kiemelkedő ár-érték arány a munkamélységben

Az MTM 40 cm-es munkamélysége a legtöbb állami és önkormányzati útépítési tender követelményeinek megfelel.

Gazdasági előny: Míg a kisebb gépek (mint az MTL) gyakran elvéreznek a 30 cm feletti előírásokon, az MTM-mel már részt vehet komolyabb infrastrukturális projektekben is, anélkül, hogy meg kellene vásárolnia a jóval drágább és nehezebb MTH szériát.

2. Alacsonyabb fajlagos üzemanyag-fogyasztás

A változtatható geometriájú marókamra az MTM-nél fejti ki igazán a hatását:

Kisebb ellenállás: Mivel a rotor mélyebbre tud hatolni a váz süllyesztése nélkül, a traktor nem „tolja” maga előtt a földet és a törmeléket.
Üzemeltetési szempont: Ez óránként akár 15-20% gázolaj-megtakarítást jelenthet a hagyományos, fix vázas konkurens gépekkel szemben, ami egy 500-1000 üzemórás szezon alatt több millió forint megtakarítás.

3. Moduláris és cserélhető védelem (Hardox®)

Üzemeltetési szempontból a legfontosabb a gép „állásidejének” minimalizálása.

Gyors szervizelés: A belső Hardox® kopólemezek csavarozottak. Ha egy köves területen elkopnak, a helyszínen, hegesztés nélkül cserélhetőek.
Hosszú élettartam: A gépváz (a legdrágább rész) gyakorlatilag nem érintkezik a koptató közeggel, így a gép amortizációja rendkívül lassú, maradványértéke pedig magas marad.

4. Precíziós vezérlés – Kevesebb anyagpazarlás

Az FCS (Full Control System) és a WSS (vízbefecskendező) kombinációja gazdasági fegyver:

Pontos adagolás: Talajstabilizáláskor a cement és a víz pontos elkeverése alapfeltétel. Ha túl sokat adagol, pénzt pazarol; ha túl keveset, az út tönkremegy és kötbért kell fizetnie. Az MTM rendszerei garantálják a pontos mennyiségeket.
Munkanapló: A digitális rendszer rögzíti az elvégzett munkát, ami megkönnyíti az elszámolást a megrendelő felé.

5. Rugalmasság a gépkihasználásban

Az MTM nem „pihen” télen vagy szezonon kívül:

Mezőgazdaság és Ipar: Egyik nap aszfaltot marhat vele egy városi felújításon, másnap egy köves mezőgazdasági területet tisztíthat meg, harmadnap pedig egy ipari csarnok alapozásánál végezhet talajstabilizálást.
Gazdasági hatás: A gép gyorsabban visszahozza a befektetett tőkét (ROI), mert nem specifikusan csak egy feladatra alkalmas.

Összegzés: Mikor ezt válassza?

Szempont	FAE MTM választása mellett szóló érv
Befektetés	Magasabb induló ár, de alacsonyabb értékvesztés.
Traktorflotta	Ha rendelkezik 250-360 LE közötti nehéz traktorral.
Projektméret	Ha 30-40 cm közötti rétegrendeket kell stabilizálnia.
Költség	Ha fontos az alacsony szervizigény és a hatékony gázolaj-felhasználás.

FAE MTM előforduló hibái és megoldásuk az üzemeltetésük során:

A FAE MTM multifunkciós marógép egy robusztus, ipari munkagép, de a 240-360 LE közötti teljesítmény és a 40 cm-es munkamélység hatalmas mechanikai feszültséget jelent. Az üzemeltetés során fellépő hibák többsége a nem megfelelő beállításra vagy a karbantartás elhanyagolására vezethető vissza.

A leggyakoribb hibák és azok megoldásai:

1. A hajtóművek (Side Gearboxes) túlzott felmelegedése

Az MTM kétoldali fogaskerekes lehajtással rendelkezik, amelyek nagy nyomatékot közvetítenek.

Hiba: A hajtóműház érintésre forró, az olajszint ellenőrző ablakán habosodás látható.
Ok: Túl sok vagy túl kevés olaj, helytelen olajviszkozitás, vagy a külső hűtőbordák eldugulása porral/sárral.
Megoldás: Minden műszak után sűrített levegővel tisztítsa meg a hajtóműházat. Csak a gyári előírású (általában szintetikus) hajtóműolajat használja, és szigorúan tartsa be a szintjelzést.

2. A „Változtatható Geometria” megszorulása vagy lassú mozgása

Az MTM különlegessége, hogy a rotor egy belső keretben mozog.

Hiba: A munkamélység állítása akadozik, vagy a rotor nem emelkedik ki teljesen.
Ok: A belső vezető sínek közé szorult apró kőzúzalék, vagy a hidraulikus munkahengerek csapszegeinek kenéshiánya.
Megoldás: A központi zsírozó blokk használata mellett manuálisan is ellenőrizze a csúszófelületeket. Mosás után mindig zsírozza újra a mozgó alkatrészeket, hogy a víz ne vigye be a port a hüvelyekbe.

3. Gyors vagy egyenetlen fogkopás

Hiba: A rotor szélein lévő fogak hamarabb elkopnak, vagy a fogtartók (holders) is sérülnek.
Ok: Túl magas haladási sebesség (a gép nem tudja „kidolgozni” az anyagot), vagy a koptató hatású anyag (pl. száraz homok/cement) miatti túlhevülés.
Megoldás: Használja a WSS vízbefecskendezőt a fogak hűtésére. Ha a fog hegye elkopott, azonnal cserélje, mielőtt a fogtartó test kezdene kopni, mert a tartó cseréje jóval drágább és időigényesebb (hegesztést igényelhet).

4. A kardántengely kuplungjának (Friction Clutch) „beégése”

Hiba: A gép terhelés alatt megáll, füstöl a tengelykapcsoló, de a traktor motorja nem fullad le.
Ok: A súrlódó tárcsák elkoptak, vagy a rugók kilágyultak a folyamatos csúsztatástól.
Megoldás: Szezon előtt végezzen kuplung-kalibrációt: lazítsa fel a rugókat, csúsztassa meg a kuplungot pár másodpercig (hogy lejöjjön a rozsda), majd húzza meg a gyári nyomatékra. Ha a tárcsák üvegesek, cserélje őket.

5. Az FCS (Full Control System) pontatlan adatai

Hiba: A monitoron látható munkamélység nem egyezik a valósággal.
Ok: A mélységmérő szenzor karja elhajlott vagy felrakódott rá a sár.
Megoldás: Tisztítsa meg a szenzorokat és végezzen nullpont-kalibrációt sík betonfelületen a gépkönyv szerint.

Megelőző karbantartási táblázat

Alkatrész	Teendő	Gyakoriság
Központi zsírozó	Zsírzás (EP2-es zsírral)	8-10 üzemóránként
Hajtómű olaj	Szintellenőrzés	Naponta
Rotor fogak	Vizuális ellenőrzés és húzás	Műszakonként
Belső Hardox lemezek	Vastagság ellenőrzése	Hetente
Kardánkeresztek	Manuális zsírozás	40 üzemóránként

Pro tipp: Az MTM élettartamának titka a mászófokozat. Soha ne próbálja „erőből” tolni a gépet; ha a traktor motorfordulatszáma 100-150-et esik, az annak a jele, hogy túl gyorsan halad, ami az összes hajtáselemet feleslegesen koptatja.

Érdekli a FAE MTM?

Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani a kotrógépéhez legjobban illő modellt és konfigurációt.

Sámuel Kovács József

e-mail: samuel@gepkereskedelem.eu

Tel: +36 20/558-3517
