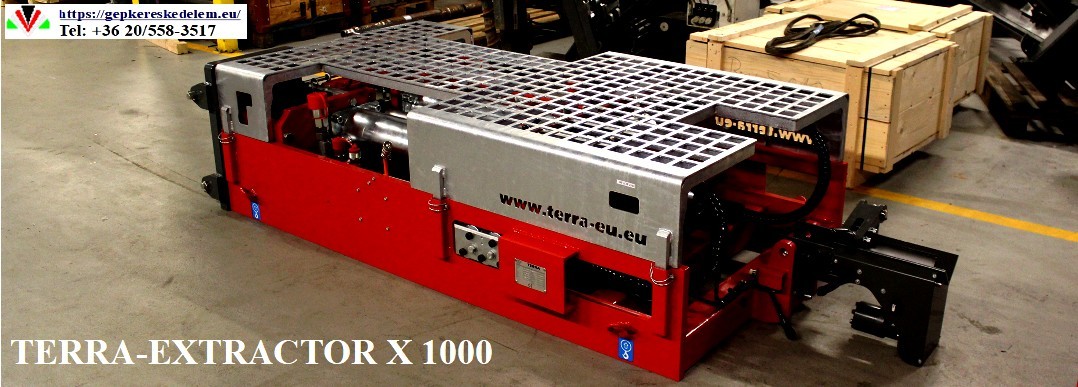

A TERRA-EXTRACTOR X 1000 egy rendkívül nagyteljesítményű, hidraulikus, csőroppantó (pipe bursting) berendezés, amelyet nagy átmérőjű és hosszú szakaszú csővezetékek cseréjére terveztek. Működése a kisebb TERRA-EXTRACTOR X 100-hoz hasonló elven alapul, de a teljesítménye és a mechanizmusa lényegesen eltér, mivel nem kábelt, hanem merev acél rudakat használ a húzáshoz.
A működés elve
A TERRA-EXTRACTOR X 1000 gép a következő lépésekben hajtja végre a csőcserét:
Beállítás és aknák kialakítása: A gépet egy mélyebb munkagödörbe helyezik el, ahonnan az egész csőcsere folyamat irányítható. A régi cső végéhez csatlakozik a roppantófej, ami az új csővel is össze van kapcsolva.

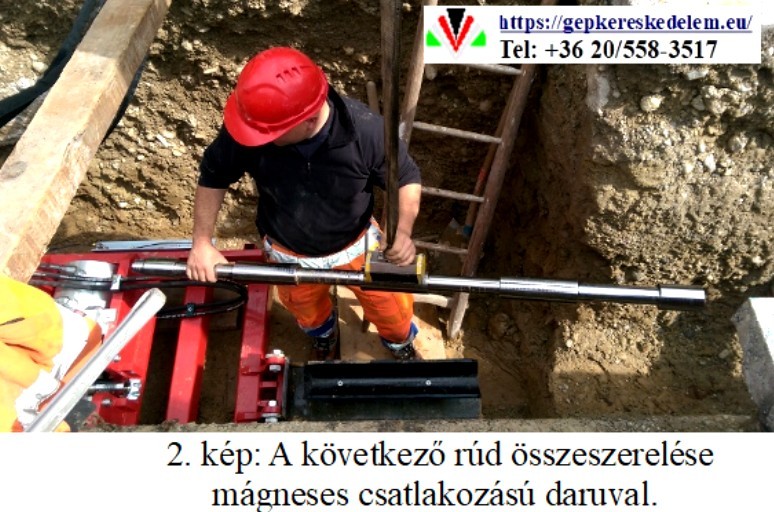

Rúdhúzás: A berendezés a hagyományos kábel helyett merev acél rudakból álló rendszert használ. A gép hidraulikus meghajtással húzza be a rudakat a régi csőbe.
Roppantófej és új cső rögzítése: A rudak végére egy speciális roppantófejet szerelnek, amely szétroppantja a régi cső anyagát. A roppantófej mögé rögzítik az új csövet.
Húzás és csőroppantás: A gép hidraulikus hengerei hatalmas, akár 100 tonnás (1000 kN) húzóerőt fejtenek ki. A húzóerő hatására a roppantófej előrehalad a régi csőben, szétfeszítve vagy szétvágva azt. A régi cső anyaga oldalirányba, a környező talajba préselődik.

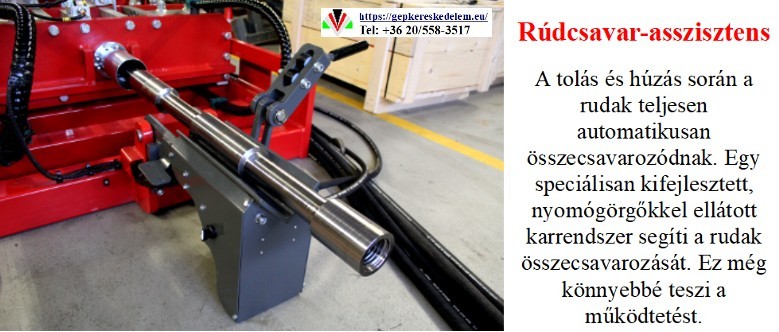

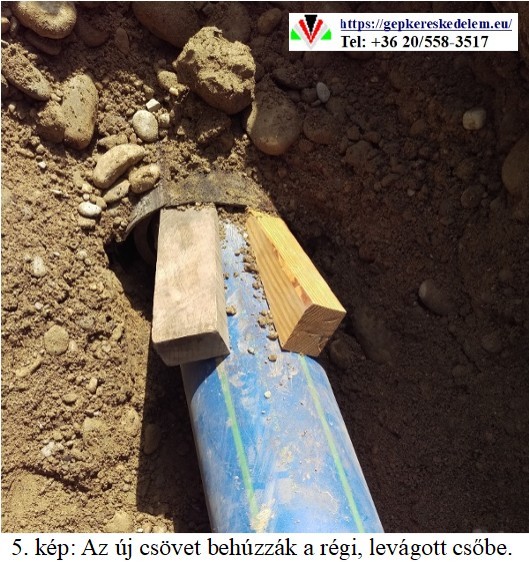

Új cső behúzása: A roppantófej által létrehozott üregbe az új, nagyobb átmérőjű cső húzódik be. A gép automatikus rendszerrel csavarja össze és szedi szét a húzórudakat, ami jelentősen megkönnyíti és felgyorsítja a munkát.
Tápellátás: A gép működéséhez szükséges hidraulikus energiát egy erőteljes, 142 lóerős John Deere motorral felszerelt hidraulikus tápegység biztosítja. Ez a motor a legújabb környezetvédelmi normáknak is megfelel.
Főbb jellemzők és műszaki adatok
Húzóerő: Akár 100 tonna (1000 kN). Ez a hatalmas erő teszi lehetővé a nagy átmérőjű és kemény anyagú csövek (pl. öntöttvas, acél) cseréjét.

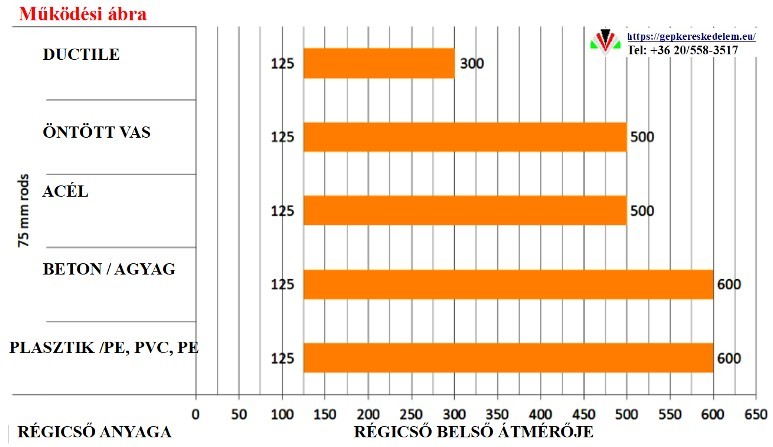

Csőátmérők: Alkalmas Ø 100-600 mm (4″-24″) átmérőjű régi csövek felroppantására és új csövek behúzására.
Hosszúság: A berendezés akár 250 méter hosszú csőszakaszok cseréjére is képes.

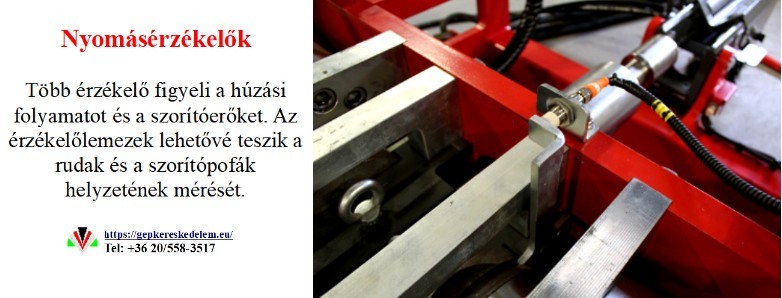

Automatizált működés: A gép PLC-vezérlővel rendelkezik, amely lehetővé teszi a húzás automatikus végrehajtását. Különböző szenzorok figyelik a nyomást és a húzóerőt, megkönnyítve a kezelő munkáját.
Felhasználási területek: Főként szennyvíz- és ivóvízvezetékek, nagyobb gázvezetékek cseréjére használják, ahol a nagy átmérő és a hosszú távolság a legfontosabb szempont.
Tápegység: A géphez tartozó tápegység két független hidraulikus áramkört kínál a húzási és a rögzítési funkciókhoz.
A TERRA-EXTRACTOR X 1000 robusztus felépítése és nagy teljesítménye lehetővé teszi a megbízható és hatékony munkavégzést a legnagyobb kihívást jelentő csőcserék során is.
CSŐROPPANTÓ-BEHÚZÓ TERRA-EXTRACTOR X 1000
Az elmúlt 50 évben, ha nem régebben, a földalatti munkálatokat befolyásoló egyik legnagyobb tényező a felszín alatti területek rendkívül nagymértékű és egyre növekvő túlzsúfoltsága volt, a már telepített különféle közművek és szolgáltatások miatt. Ez különösen igaz a városi területeken, ahol hatalmas fejlesztések zajlanak a kommunikációs technológia terén, ami tovább növeli a csövek, kábelek és csatornák sokaságát, amelyek a felszín alatt néhány centiméter mélységtől több méter mélységig találhatók.
Ez egy olyan gondolatmenethez vezetett, amely szerint az ügyfelek és a kivitelezők az egyszerű „új beépítése” kérdésről, amikor egy közművet vagy szolgáltatást ki kell cserélni, a „meg tudjuk-e javítani vagy kicserélni a régit ott, ahol van” kérdésre jutottak. Amennyiben egy csővezeték javíthatatlan, vagy olyan anyagból készült, amelyet már nem tartanak alkalmasnak használatra, ez a technikacsalád képes a csővezeték vagy csatorna eredeti nyomvonalát kihasználni, így nem ütközik olyan szűz talajba, amelyet eredetileg valamilyen más közműhöz vagy szolgáltatáshoz lehetne használni, miközben a cserét teljes hosszúságú árokásás nélkül is befolyásolja.
A csővezeték-felújítás repesztéssel és béléscsővel egy környezetbarát eljárás, amellyel a régi, minden szokásos anyagból készült csövek felújíthatók, és új, szerkezeti csövekkel helyettesíthetők.
Csőtörés utáni helyreállítás során a régi csövet elvágják, a meglévő „alagutat” kibővítik a tágulási kúppal, és egyidejűleg bevezetik az új csővezetéket. Azonnal új hüvelyeket, végtelen csöveket vagy akár rövid csöveket is beszerelnek.
Ez a technika lehetővé teszi többek között a régi csővezeték megújítását egy nagyobb átmérőjű (ivóvíz szempontjából érdekes) új szerkezeti csővezetékkel, a villámlás elsimítását és egy új szerkezeti csővezeték telepítését (gravitációs szempontból érdekes).
A csőfelújítást elsősorban gravitációs hálózatokon alkalmazzák. A csőfelújítás során egy új csövet helyeznek a régibe. Végtelenített vagy rövid csöveket szerelnek be. Ez a technika lehetővé teszi többek között a régi csővezeték felújítását akkor is, ha az már nem szerkezetileg megfelelő, ovális vagy az illesztéseknél kissé elmozdult, miközben a rétegek elsimításra kerülnek.
CSŐCSERE-MÓDSZER FŐ ELŐNYEI:
Szinte mindenféle sérülés és régi csőanyag esetén alkalmazható
Az új csövek hosszú, 80-100 éves élettartama
A csővezeték kapacitásának 1-2 névleges szélességgel való növelése lehetséges
Rövid összeszerelési és beállítási idők
Nincsenek további költségek a talajsüllyedés, útkár stb. miatt.
Biztonságos alkalmazás a legújabb szabályok és szabványok szerint Dinamikus csőrepesztés segítségével a törékeny anyagokból készült régi csövek egyszerű módon cserélhetők új PE csövekre (hosszú és rövid) vagy PVC-U csövekre, akár ND560 mm átmérőig.
Csőroppantó-behúzó 100 tonna Erős és tartós
A húzási sebessége az iparágban vezető 225 m/h. Egy bevált, 49 lóerős PERKINS dízelmotor hajtja, amely mindig maximális teljesítménnyel működik. A TERRA-EXTRACTOR X 1000 az egyik legerősebb rúdroncs-csiszoló, amely alkalmas régi, 100-600 mm átmérőjű öntöttvas, acél, agyag vagy PE/PVC csövek cseréjére. Maximális 100 tonna húzóerejével 250 bar nyomáson akár 600 mm átmérőjű új HDPE csövek is cserélhetők. Kisebb csövek akár 200 m hosszúságban is cserélhetők. Az üzemi sebesség 96 m/h. Egy 142 lóerős JOHN DEERE motor hajtja, és megfelel a legújabb Tier 4 interim (Euro 3B) környezeti kibocsátási normáknak.
A TERRA-EXTRACTOR X 1000 felszereltsége:
A TERRA-EXTRACTOR X 1000 egy rendkívül nagyteljesítményű, hidraulikus csőroppantó gép, melynek felszereltsége a nagy átmérőjű és hosszú távú csőcserékhez optimalizált. A berendezés a hagyományos kábelroppantó gépekkel szemben merev acél rudakat használ, amelyek lényegesen nagyobb húzóerőt tesznek lehetővé.
Főbb részegységek és specifikációk

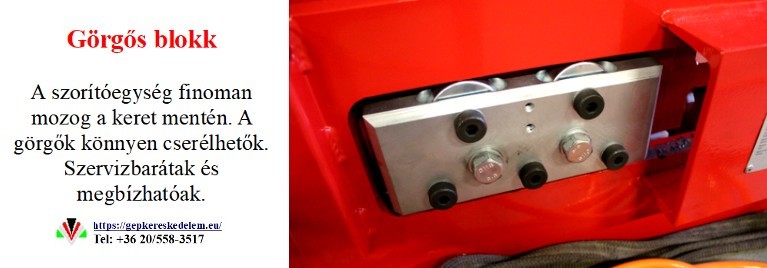

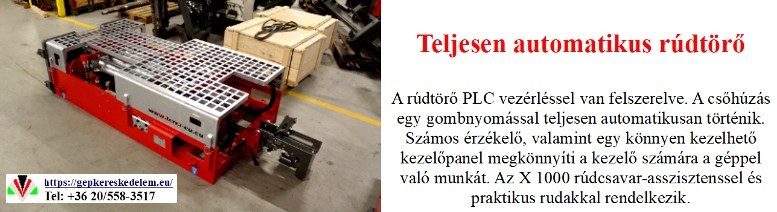

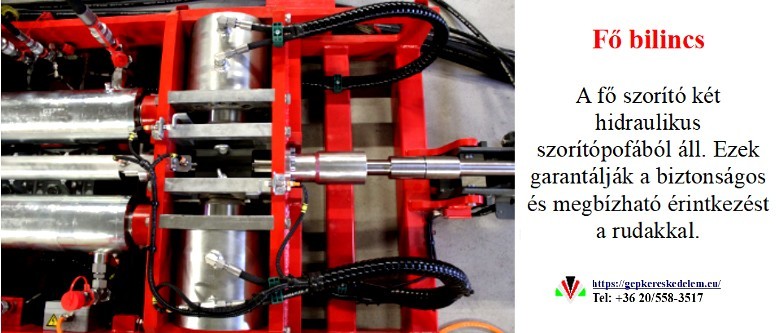

Fő gép (Rod Burster): A gép a központi egység, amely a hidraulikus hengerekkel fejti ki a húzóerőt. PLC-vezérléssel és szenzorokkal van felszerelve, amelyek monitorozzák a húzási folyamatot, a nyomást és a rúd pozícióját. A húzóerő akár 100 tonna (1000 kN) is lehet.

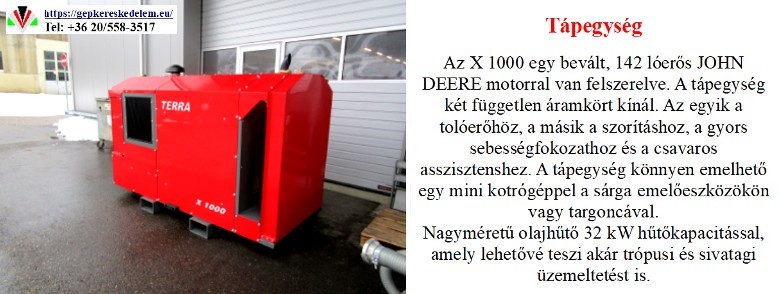

Hidraulikus tápegység: A gép működéséhez szükséges energiát egy különálló, nagy teljesítményű hidraulikus aggregát biztosítja. Ezt egy 142 lóerős (104 kW) John Deere motor hajtja, amely megfelel a legújabb környezetvédelmi előírásoknak (Tier 4 interim). A tápegység két független hidraulikus kört tartalmaz, egyet a húzáshoz, egyet pedig a rögzítéshez és a rudak forgatásához.

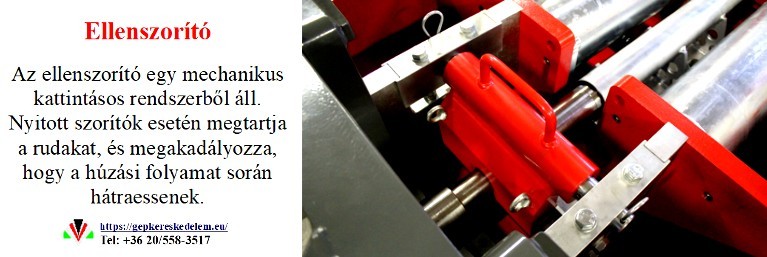

Húzórudak: A kábel helyett merev acél rudakat használnak, amelyek nagyobb húzóerőnek és nyomatéknak is ellenállnak. A rudak hossza 0.86 méter, átmérője pedig 75/51 mm. A rudak összecsavarozását és szétszedését egy speciális, hidraulikus vezérlésű asszisztens segíti, felgyorsítva a munkát.
Roppantófejek és vágószerszámok: Különböző típusú fejek és vágókések állnak rendelkezésre, amelyek a régi cső anyagához (pl. öntöttvas, acél, agyag, PE/PVC) és méretéhez igazodnak. Ezek a fejek roppantják vagy vágják szét a régi csövet, miközben az új csövet behúzzák a helyére.

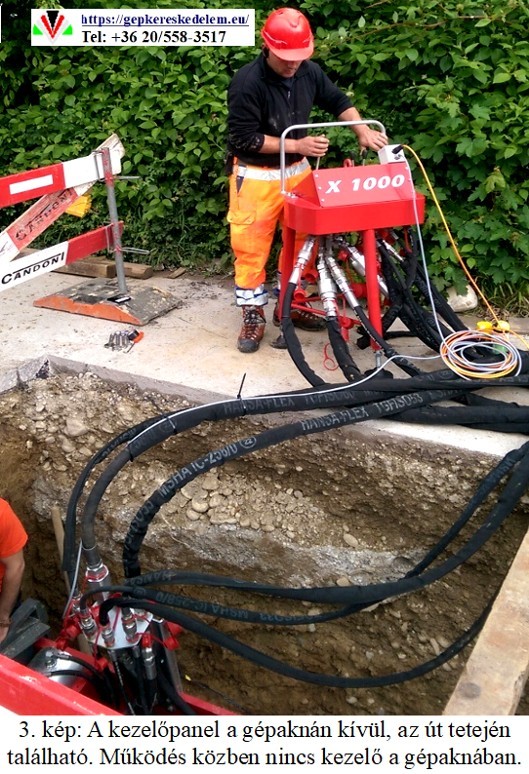

Vezérlőegység: A gép egy hordozható távirányítóval rendelkezik, amely színes kijelzővel van ellátva. Ez lehetővé teszi az operátor számára a gép távolról történő irányítását, a húzóerő, a nyomás és más paraméterek folyamatos figyelemmel kísérését. A húzási folyamat teljesen automatizálható egy gombnyomásra.

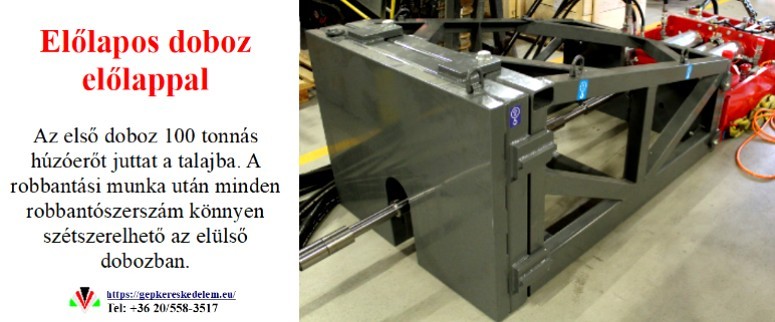

Első lap és védőkeret: Az erő hatalmas, így a géphez egy erős előlap és egy védőkeret is tartozik, amely a 100 tonnás húzóerőt a munkagödör falára vagy a talajra vezeti, biztosítva a stabil működést. A védőkeret egyben a kezelő biztonságát is szolgálja.
Csatornavezetékek felújítása Kínában
Délkelet-Kínában, Hsziamen prefektúrában nagy az igény a régi csatornavezetékek felújítására. Sok régi vasbeton cső szivárog, és sok szennyvizet veszít a talajba.
Ezen problémák egyik megoldása a régi csatornavezetékek felújítása árok nélküli csőtöréssel.
TERRA EXTRACTOR X 1000 – 100 tonna erővel

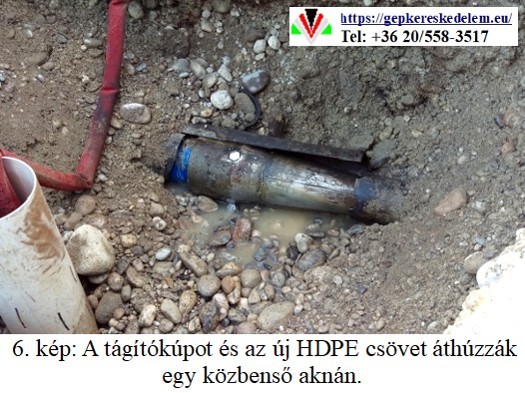

Hsziamenben egy ø 400 mm átmérőjű csatornavezetéket kell 40 m hosszúságban felújítani. Az új HDPE cső mérete megegyezett. A csatornavezeték egy nagy forgalmú út alatt futott, így a nyílt árokban történő csere nem volt lehetséges. A kínai vállalkozó a svájci minőségre támaszkodott, és úgy döntött, hogy a Rod Burster X 1000-et használja ehhez a munkához. A 100 tonnás Rod Burster öntöttvasból, acélból, agyagból vagy PE/PVC-ből készült régi csöveket cserél ki ø 100-600 mm átmérőjű csövekre. Ez a Rod Burster ideális a régi csatornavezetékek felújításához. Az első napon telepítették a Rod Burster-t. A munkagödröt betonnal támasztották alá. A Rod Burster-t, az előlappal és az előlappal együtt, beemelték a gödörbe. A hidraulikus hátfalat a gödör mellé helyezték. A hidraulikus tömlőket és a vezérlőállomást csatlakoztatták.
A Rod Burster X 1000 telepítését autódaruval végezték.
A TERRA-EXTRACTOR X 1000 jellemző hibái:
A TERRA-EXTRACTOR X 1000 egy rendkívül robusztus és nagy teljesítményű berendezés, ezért a meghibásodások többsége nem a gép alapvető tervezési hibáiból, hanem a nagy terhelésből és a munkakörülményekből adódik. A leggyakoribb hibák és problémák a következők:
1. Hidraulikus rendszerrel kapcsolatos problémák
Olajszivárgás és tömítéssérülés: A gép a hatalmas húzóerő kifejtésekor extrém nyomáson működik. Ez a nyomás hosszú távon kikezdheti a hidraulikus tömítéseket és csatlakozásokat, ami olajszivárgáshoz vezethet. Az olajszivárgás csökkenti a hatékonyságot, és a hidraulikaolaj-szennyeződés is károsíthatja a szivattyút és a szelepeket.
Hidraulikaolaj túlmelegedése: A folyamatos, nagy terhelés, különösen nagy mértékű talajellenállás esetén, a hidraulikaolaj túlmelegedését okozhatja. A túlmelegedés rombolja az olaj viszkozitását és kenőképességét, ami idővel a szivattyú és a motor meghibásodásához vezethet.
Szivattyú- vagy motorhiba: A hidraulikus tápegység szíve a szivattyú. Ha a szivattyú elkopik, vagy meghibásodik, a gép nem tudja kifejteni a szükséges húzóerőt.
2. Mechanikai problémák
Húzórúd sérülése vagy törése: A TERRA-EXTRACTOR X 1000 a merev acél rudaknak köszönheti a nagy teljesítményét. Azonban ezek a rudak is extrém terhelésnek vannak kitéve. Ha a talaj kőkemény, vagy a roppantófej elakad, a rudak csavarodhatnak, eldeformálódhatnak, vagy akár el is törhetnek.
Roppantófej kopása vagy sérülése: A roppantófejek közvetlenül érintkeznek a régi csővel és a talajjal. Kőzetekkel, betontörmelékkel vagy más kemény akadályokkal való ütközés esetén a fejek elkophatnak, eltörhetnek, vagy megsérülhetnek a vágóéleik. Ez jelentősen lelassítja vagy teljesen leállítja a munkát.
Csatlakozási hibák: A roppantófej, az új cső és a húzórudak közötti csatlakozásoknak tökéletesen megbízhatónak kell lenniük. Ha a csatlakozás nem megfelelő, vagy gyenge pont van a rendszerben, a rúd kiszakadhat a fejből, vagy az új cső leválhat a roppantófejről, ami a föld alatt megrekedt szerszámot eredményezhet.
3. A munkafolyamat során felmerülő problémák
Elégtelen húzóerő: Bár a gép akár 100 tonnás húzóerőre is képes, rendkívül kemény talajviszonyok, nagy átmérőjű öntöttvas csövek vagy váratlan akadályok (pl. betonblokkok) esetén a maximális erő is kevés lehet.
A roppantófej elakadása: A leggyakoribb probléma, hogy a roppantófej valamilyen okból elakad a régi csőben. Ez történhet a cső deformálódása, a talaj hirtelen keményedése, vagy egy váratlan akadály miatt.
Túl nagy csőátmérő különbség: Bár a gép nagyobb átmérőjű cső behúzására is képes, a túl nagy átmérőkülönbség növelheti a talajellenállást és a meghibásodás kockázatát.
Megelőzés és karbantartás
A fenti problémák megelőzése érdekében a következő karbantartási és biztonsági intézkedések ajánlottak:
Rendszeres karbantartás: A hidraulikus rendszer rendszeres ellenőrzése, az olaj és a szűrők cseréje kulcsfontosságú.
Alapos terepfelmérés: A munka megkezdése előtt alapos talaj- és terepvizsgálatot kell végezni, hogy felmérjék a lehetséges kockázatokat és akadályokat.
Megfelelő szerszámok használata: Mindig az adott csőanyaghoz és átmérőhöz megfelelő roppantófejet és vágószerszámot kell használni.
Rendszeres ellenőrzés: A húzórudak, a roppantófejek és a csatlakozások rendszeres vizuális ellenőrzése a munka megkezdése előtt.
