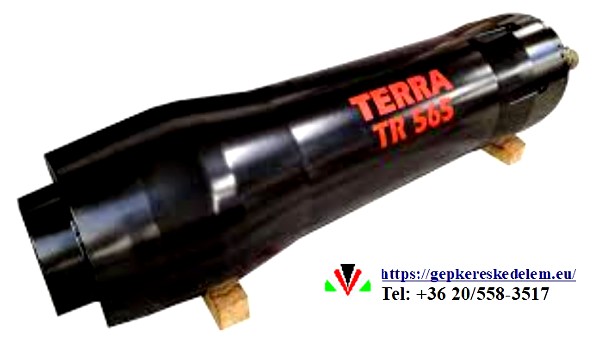

CSŐPRÉS, CSŐKALAPÁCS TERRA-HAMMER TR 565

TERRA-HAMMER TR 565 Acélcsövek ø 3000 mm-ig, 2400 tonna erő – a TR 565

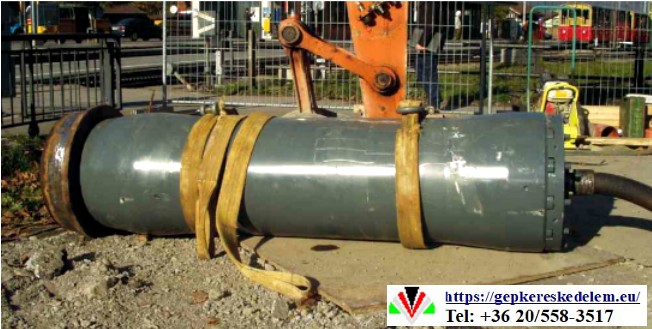

A TERRA-HAMMER TR 565 egy rendkívül erős acélcső sajtoló berendezés, amelyet a TERRA cég gyárt. A működési elve hasonló a kisebb modellekéhez, de a paraméterei a nagyobb méretű csövekhez és feladatokhoz igazodnak.

A TERRA-HAMMER TR 565 egy speciális, pneumatikus meghajtású berendezés, amelyet acélcsövek dinamikus bepréselésére (sajtolására) használnak a talajba, a talaj feltárása nélkül. Ez a technológia különösen hasznos utakon, vasúti síneken vagy épületek alatt történő csővezeték-fektetéseknél.

Működési elve:

A berendezés alapvetően egy hatalmas, pneumatikus kalapács, amely sűrített levegő segítségével működik. A működési folyamat a következőképpen zajlik:

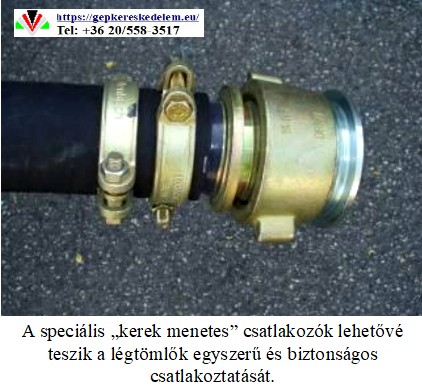

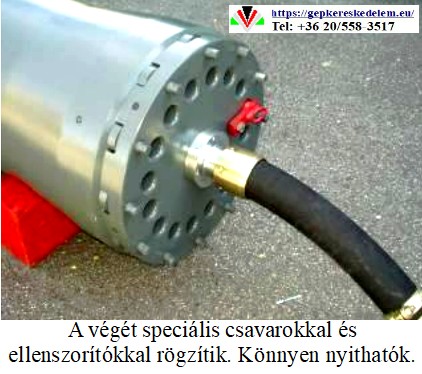

1. Sűrített levegő ellátás: A TR 565-öt egy nagyteljesítményű kompresszorhoz csatlakoztatják, amely nagy mennyiségű sűrített levegőt (34 m³/perc) biztosít a működéséhez.
2. Dugattyú mozgása: A sűrített levegő egy belső dugattyút mozgat a gép belsejében. Ez a dugattyú rendkívül nehéz (a gép teljes súlyának akár 60%-át is kiteheti), ami nagy lendülettel és ütőerővel teszi lehetővé a munkát.
3. Ütőerő átadása: A dugattyú nagy frekvenciával (195 ütés/perc) és hatalmas erővel (2400 tonna) csapódik a gép végébe. Ezt az ütőerőt a gép a hozzá rögzített acélcsőre adja át.
4. Cső sajtolása: Az ismétlődő, erőteljes ütések hatására az acélcső dinamikusan halad előre a talajban, és kiszorítja maga elől a földet.
5. Irányítás és visszafordítás: A TERRA-HAMMER gépek gyakran rendelkeznek visszafordítási funkcióval is. A TR 565 esetében ez távirányítóval vezérelhető, ami lehetővé teszi, hogy a berendezést visszahúzzák a csővezetékből, ha szükséges.

Főbb jellemzői:

• Rövid kialakítás: A gép üreges fejű kialakításának köszönhetően rövidebb, mint a hasonló kategóriájú berendezések, ami megkönnyíti a munkát szűk helyeken is.
• Nagy ütőerő: A TR 565 a kategóriájának egyik legerősebb gépe, amely 400 mm és 3000 mm közötti átmérőjű acélcsövek bepréselésére alkalmas.
• Hatékonyság: Az optimalizált légáramlásnak köszönhetően a gép a versenytársakhoz képest kevesebb levegőt fogyaszt, ami csökkenti a működési költségeket.
• Sokoldalúság: A „TR” típusjelzés azt jelenti, hogy a gép acélcső-sajtoláshoz és csőroppantáshoz (berstlining) is használható.

Összefoglalva, a TERRA-HAMMER TR 565 egy robusztus, pneumatikus kalapács, amely sűrített levegővel működik, hogy nagy erejű, ismétlődő ütésekkel préseljen acélcsöveket a talajba, a felszín megbontása nélkül.

A TERRA-HAMMER TR 565 felszereltsége:

A TERRA-HAMMER TR 565 egy speciálisan acélcső-sajtoláshoz (ramming) kifejlesztett, nagyteljesítményű gép, amelynek felszereltsége és műszaki jellemzői a maximális hatékonyságot és megbízhatóságot szolgálják. A legfontosabb felszereltségi elemek és tulajdonságok a következők:

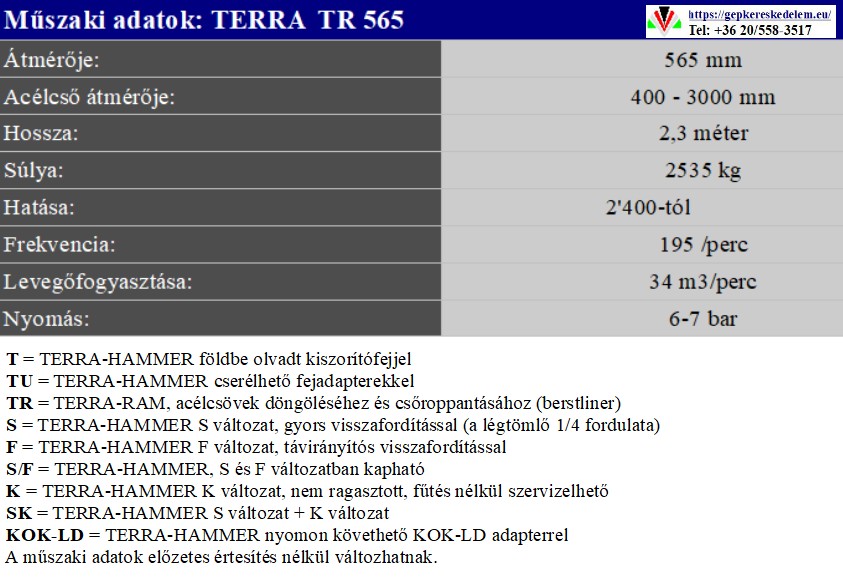

Alapvető műszaki adatok:

• Átmérő: 565 mm (22″)
• Hosszúság: 2,30 m (ez mintegy 1 méterrel rövidebb, mint a hasonló kategóriájú más gépek, ami a szűkebb munkagödrökben is előnyös)
• Súly: 2535 kg
• Ütőerő: 2400 tonna (2650 US tonna)
• Frekvencia: 195 ütés/perc
• Levegőfogyasztás: 34 m³/perc (1200 cfm)
• Üzemi nyomás: 6-7 bar (85-100 psi)

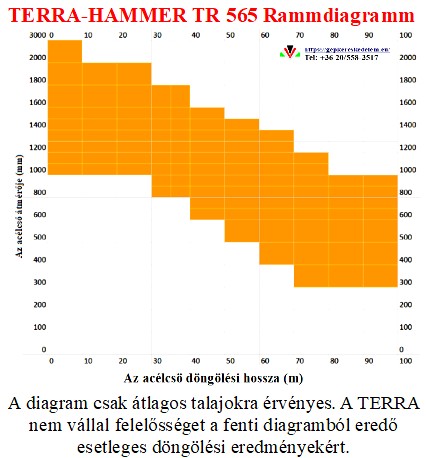

• Alkalmazható acélcső átmérő: 400 – 3000 mm (16″ – 120″).

Főbb felszereltségi és funkcionális elemek:

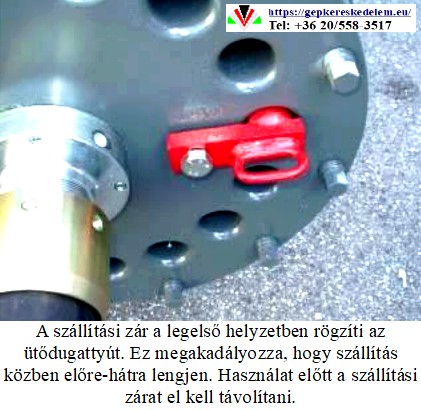

• Nehéz fődugattyú: A gép összsúlyának akár 60%-át is kitevő nehéz dugattyú biztosítja a rendkívül magas ütőerőt és lendületet. A gyártó 3 év garanciát vállal a fődugattyúkra.
• Üreges fej kialakítás (hollow head design): Ennek a kialakításnak köszönhetően a gép rövidebb, ami könnyebbé teszi a kezelést, és a dugattyú súlyának optimalizálásával növeli az ütőenergiát.
• Optimalizált légáramlás: Az aerodinamikus belső kialakítás akár 40%-kal csökkenti a levegőfogyasztást a hasonló gépekhez képest, miközben 25%-kal növeli az ütőerőt. Ez gazdaságosabb működést eredményez.
• Visszafordítási funkció (reversing function):
  • F verzió (távirányítós): A nagyobb gépek, mint a TR 565, távirányítóval vezérelhető visszafordító funkcióval vannak felszerelve (F – „remote controlled reverse”). Ez lehetővé teszi, hogy a berendezést egyszerűen visszahúzzák a csőből, ha szükséges.
  • Léteznek S verziók is („quick reverse by hose”), ahol a légtömlő negyedfordulatú elforgatásával történik a visszafordítás, de a TR 565 méreténél fogva általában az F verzió az elterjedt.

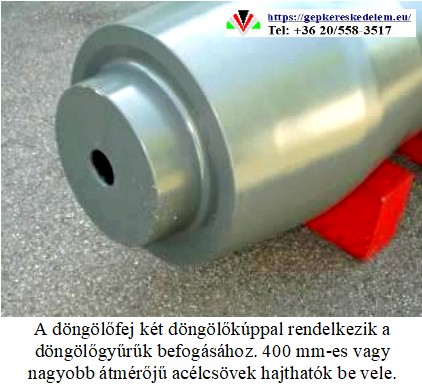

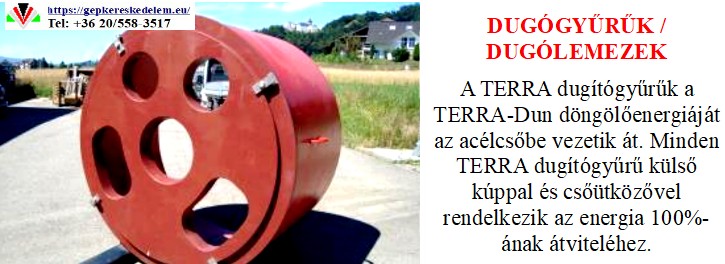

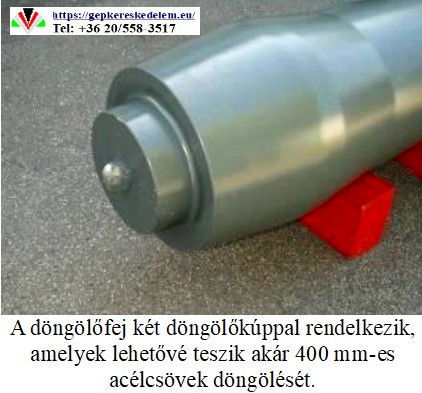

• Tartozékok: Az acélcső méretének megfelelő, speciális adapterek (gyűrűk) a gép és a bepréselendő cső között biztosítják a stabil és hatékony erőátvitelt.

A TERRA-HAMMER TR 565 a fenti jellemzőknek köszönhetően a mélyépítőipari és csőfektetési projektekben rendkívül megbízható és hatékony eszköz, különösen ott, ahol a hagyományos, nyílt árkos technológia nem alkalmazható.

A TERRA-HAMMER TR 565 felhasználsi területei:

A TERRA-HAMMER TR 565 egy rendkívül sokoldalú és hatékony eszköz a föld alatti mélyépítés területén. Főként a hagyományos, nyíltárkos (open trench) módszerek kiváltására használják, olyan helyeken, ahol a felszíni közlekedés vagy környezet megzavarása nem megengedett.

A TERRA-HAMMER TR 565 legfontosabb felhasználási területei a következők:

1. Acélcső-sajtolás (Steel Pipe Ramming): Ez a legfőbb felhasználási területe. A gépet az acélcsövek dinamikus, vibrációmentes bepréselésére használják a talajba. Ezzel a módszerrel hidak, utak, vasúti sínek, vagy akár folyómedrek alatt is lehet csővezetékeket fektetni, anélkül, hogy a felszíni rétegeket fel kellene ásni. A módszerrel 400 mm és 3000 mm közötti átmérőjű acélcsövek is beépíthetők.

2. Csőroppantás (Pipe Bursting): A TR 565 alkalmas a „pipe bursting” eljárásra is. Ennek során a gép egy meglévő, régi csővezetékbe helyezve apránként szétroppantja azt, miközben maga után egy új, nagyobb átmérőjű csövet húz. Ez a technológia különösen alkalmas elöregedett gáz-, víz- vagy szennyvízvezetékek cseréjére.

3. Kábelcsövek és védőcsövek fektetése: A telekommunikációs és energiaágazatban a gépet kábelek vagy védőcsövek lefektetésére is használják, szintén a felszín felbontása nélkül. Ezzel az eljárással jelentős mértékben csökkennek a helyreállítási költségek.

4. Oszlopok és cölöpök beütése: A hatalmas ütőerőnek köszönhetően a TR 565 alkalmas kisebb oszlopok vagy acélcölöpök beütésére is, például támfalak vagy alapozási munkák során.

5. Épületek alatti csőátvezetés: A gép rövid felépítése és nagy ütőereje révén ideális épületek vagy más szűkös helyen lévő infrastruktúra alatti csőátvezetések megvalósítására.

Összefoglalva, a TERRA-HAMMER TR 565 a következő helyzetekben ideális megoldás:

• Közlekedési útvonalak alatt: Utak, vasutak, repülőterek.
• Víztestek alatt: Folyómedrek, tavak.
• Védett területeken: Természetvédelmi parkok, épített örökség.
• Városi környezetben: Sűrűn beépített területeken, ahol a nyílt árokásás nem lehetséges vagy nagyon költséges.
• Elöregedett infrastruktúra cseréjénél: Víz-, gáz-, és szennyvízvezetékek felújítása.

A TERRA-HAMMER TR 565 jellegzetes híbái:

A TERRA-HAMMER TR 565 egy robusztus, ipari berendezés, amely nagy igénybevételre van tervezve. Mivel a gép dinamikus ütésekkel működik, a leggyakoribb problémák és meghibásodások jellemzően a mechanikai alkatrészek rendellenes kopásából, illetve a helytelen használatból vagy karbantartás hiányából adódnak.

A legjellegzetesebb hibák és azok okai a következők lehetnek:1. A fődugattyú meghibásodása

A TR 565 lelke a hatalmas, nehéz fődugattyú, amely az ütőerőt biztosítja. Bár a TERRA 3 év garanciát vállal rá, a nem megfelelő karbantartás vagy a túlzott igénybevétel hibát okozhat.

• Hiba: A dugattyú felületének kopása, repedése vagy törése.

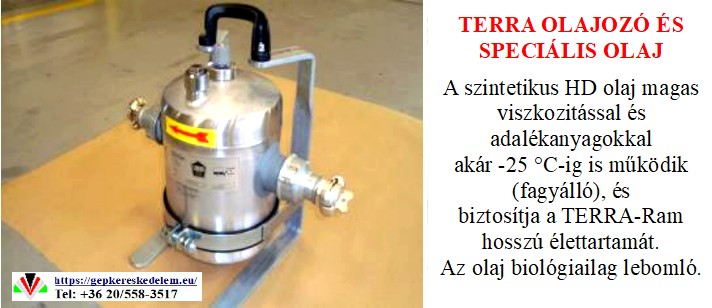

• Oka: A kenőanyag hiánya vagy nem megfelelő minősége. A dugattyú és a ház közötti súrlódás kopást okoz. Szintén hibaforrás lehet a túl kemény vagy sziklás talajban való folyamatos munka, ami extrém terhelést jelent a dugattyúra.

2. A légelosztó rendszer meghibásodása

A gép működése sűrített levegővel történik, ezért a légelosztó rendszer kulcsfontosságú.

• Hiba: Csökkent ütőerő, a gép lassú vagy rendszertelen működése.
• Oka: A kompresszor által termelt levegőben lévő nedvesség vagy szennyeződés eltömítheti a szelepeket és a légcsatornákat. A pneumatikus rendszerekben a tömítések kopása is okozhat nyomásvesztést, ami csökkenti a gép teljesítményét.

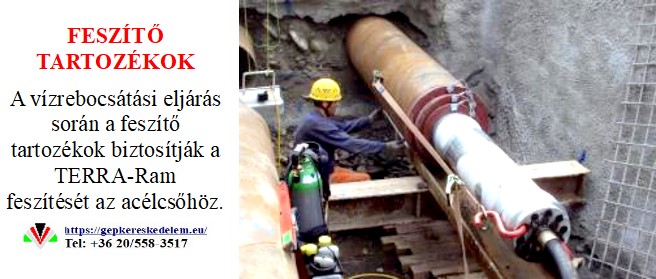

3. Az acélcső rögzítésének és a ram gyűrűnek a meghibásodása

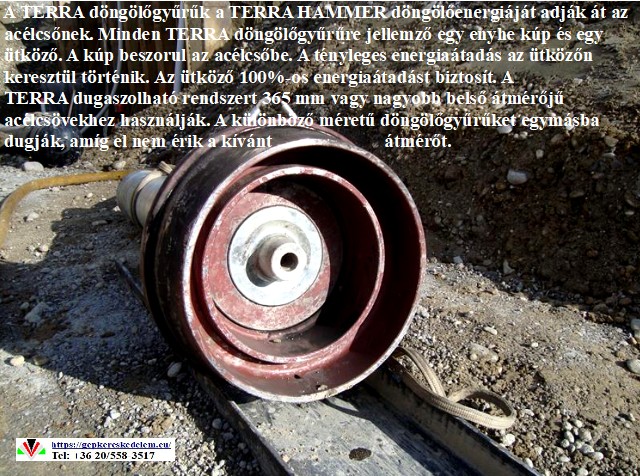

A gép az adaptergyűrűk (ram rings) segítségével adja át az ütőenergiát a csőre.

• Hiba: A ram gyűrű deformációja, törése vagy a rögzítő hevederek szakadása.
• Oka: Nem megfelelő méretű vagy hibás ram gyűrű használata, ami nem illeszkedik pontosan a csőhöz. Emiatt az erőátvitel nem egyenletes, ami károsíthatja a gépet és a csövet is. A rögzítő hevederek nem megfelelő feszessége is problémát okozhat.

4. A talajviszonyokból adódó problémák

A gép nem minden talajtípusban dolgozik egyformán hatékonyan.

• Hiba: A cső elakadása, letérése az iránytól, vagy a ramolás túl lassú.
• Oka: Nagyon kemény, sziklás vagy agyagos talaj, amely túlzottan ellenáll az előrehaladásnak. A gép tervezési határait feszegető talajviszonyok, bár nem a gép hibái, mégis a munka sikertelenségéhez vezethetnek. A gyártó is felhívja a figyelmet arra, hogy a gép teljesítménye a talajviszonyoktól függ.

A hibák megelőzésének kulcsa a rendszeres karbantartás, a megfelelő kenőanyagok használata, és a gyártói előírások szigorú betartása. Mivel egy rendkívül drága és nagy teljesítményű berendezésről van szó, minden apró hiba potenciálisan súlyos anyagi kárhoz vezethet.

A TERRA-HAMMER TR 565 használata számos előnnyel jár a hagyományos, nyíltárkos mélyépítési módszerekhez képest. A technológia elsősorban a hatékonyság, a költséghatékonyság és a környezetvédelem terén kínál komoly előnyöket.

1. Költséghatékonyság

• Alacsonyabb költségek: A nyíltárkos módszerekkel szemben nincs szükség a talaj nagyméretű kiásására, elszállítására, majd a munka végeztével annak visszatöltésére és a felszín helyreállítására. Ez jelentős mértékben csökkenti a gépi munka, a szállítás és az anyagköltségeket.
• Gyorsabb munkavégzés: A TR 565 használatával a csőfektetés sokkal gyorsabb, mint a hagyományos módszerekkel. Ez kevesebb munkaidőt és emberi erőforrást igényel, ami tovább csökkenti a projekt összköltségét.

2. Környezetvédelem és a környezet zavarásának minimalizálása

• A felszín sértetlensége: A gép lehetővé teszi, hogy utak, vasúti sínek, folyók, épületek és más infrastruktúrák alatt vezessék el a csővezetékeket anélkül, hogy azokat fel kellene bontani.
• Kevesebb környezeti terhelés: Nincs szükség nagyméretű munkagödrök nyitására, ami csökkenti a por, a zaj, a rezgés és a forgalmi dugók okozta környezeti terhelést. Ez különösen előnyös sűrűn lakott városi környezetben.

3. Biztonság

• Nagyobb munkabiztonság: A csőnyomó eljárás során nincs szükség nagy, nyitott árkokra, ami csökkenti a balesetveszélyt, például a talajomlás vagy az árokba esés kockázatát.
• Távirányítóval vezérelt visszafordító funkció: A távirányítóval történő irányváltás lehetővé teszi, hogy a kezelő biztonságos távolságból, a munkagödörön kívülről irányítsa a gépet.

4. Sokoldalúság és műszaki jellemzők

• Nagy ütőerő és hatékonyság: A TR 565 a kategóriájának egyik legerősebb gépe. Magas ütőereje és frekvenciája még nehéz talajviszonyok között is megbízható teljesítményt nyújt.
• Rövid kialakítás: A gép kompaktabb felépítése megkönnyíti a munkát szűk helyeken vagy kis méretű munkagödrökben is, ahol más, nagyobb berendezések használata nem lenne lehetséges.
• Költséghatékony üzemeltetés: A modern, optimalizált pneumatikus kialakításnak köszönhetően kevesebb levegőt fogyaszt, ami alacsonyabb üzemeltetési költségeket eredményez.

Összefoglalva, a TERRA-HAMMER TR 565 használata egy modern, gazdaságos és környezettudatos megoldást kínál az építőipari projektekben. Különösen ajánlott olyan helyeken, ahol a hagyományos módszerek túl költségesek, időigényesek, vagy egyszerűen nem alkalmazhatók a környezeti feltételek miatt.

Miért előnyös TERRA-HAMMER TR 565 használni

A TERRA-HAMMER TR 565 használata számos előnnyel jár, különösen a nagyméretű, árok nélküli csőszerelési munkálatok során.

A legfontosabb előnyei a következők:

• Extrém ütőerő: A TR 565 kategóriájának egyik legerősebb gépe, 2400 tonnás ütőerővel. Ez lehetővé teszi, hogy rendkívül nagy átmérőjű (400 mm-től 3000 mm-ig terjedő) acélcsöveket is hatékonyan sajtoljon a talajba.
• Kompakt és rövid kialakítás: A gép hossza mindössze 2,3 méter, ami akár 1 méterrel is rövidebb, mint a hasonló teljesítményű konkurens gépek. Ez a kompaktság megkönnyíti a munkagödörben való elhelyezést és a manőverezést, különösen szűkös helyeken.
• Alacsony levegőfogyasztás: Az aerodinamikus belső kialakításnak és az optimalizált légáramlásnak köszönhetően a gép akár 40%-kal kevesebb levegőt fogyaszt, mint a versenytársak. Ez gazdaságosabb működést eredményez, és elegendő egyetlen kompresszor használata.
• Nagy tömegű dugattyú: A gép dugattyúja a teljes tömeg 60%-át is kiteheti. Ez a masszív dugattyú garantálja a magas impulzust és a hatékony energiatovábbítást, ami elengedhetetlen a nehéz talajviszonyok esetén.

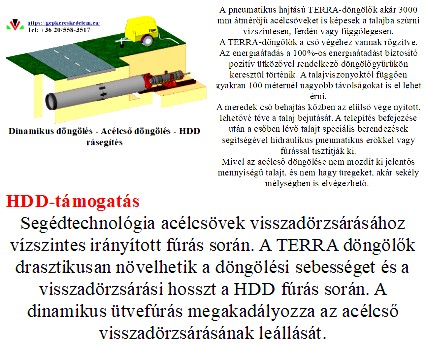

• Széles körű alkalmazhatóság: A TR 565 nemcsak acélcső sajtoláshoz ideális. Használható sínpálya alatti átsajtolásokra, alapozásokhoz, cölöpözéshez, de akár alagútépítésben is, az acélcsőtető (pipe roofing) kialakításához. Emellett a HDD (Horizontal Directional Drilling) fúrásoknál is bevethető, dinamikus segítséget nyújtva a csőhúzásnál vagy elakadt fúrórudak kiszabadításánál.
• Tartósság és megbízhatóság: A fő alkatrészek, mint például a 1,5 tonnás dugattyú, egyetlen darabból készülnek, így nincsenek kritikus illesztési pontok, ami növeli a gép élettartamát. A gyártó 3 év garanciát vállal a dugattyúkra.

Összefoglalva, a TERRA-HAMMER TR 565 előnye a rendkívüli erő, a hatékony működés és a sokoldalú felhasználhatóság, miközben kompakt mérete és alacsony levegőfogyasztása gazdaságos és praktikus megoldást kínál a legnagyobb méretű árok nélküli csőszerelési feladatokhoz is.

Talaj eltávolítása a besajtólt csőből:

A TERRA-HAMMER TR 565 által beütött acélcsőből a földet többféle módszerrel is el lehet távolítani. A választott módszer általában a cső átmérőjétől és a talajviszonyoktól függ. A leggyakoribb eljárások a következők:

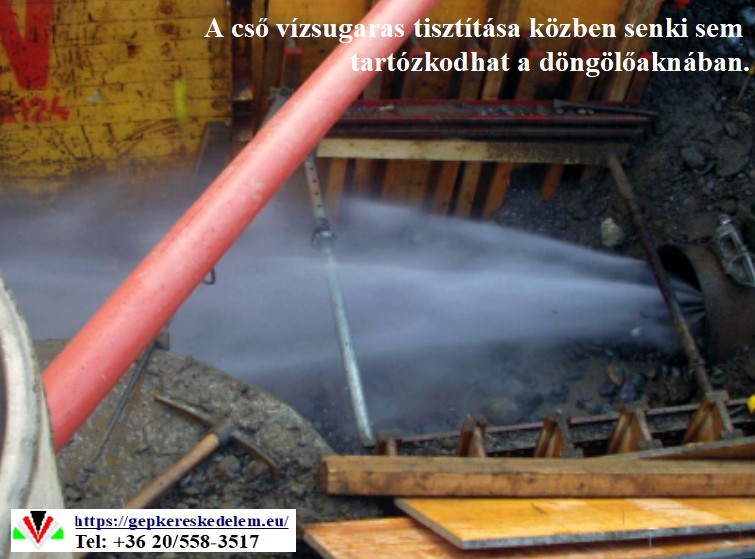

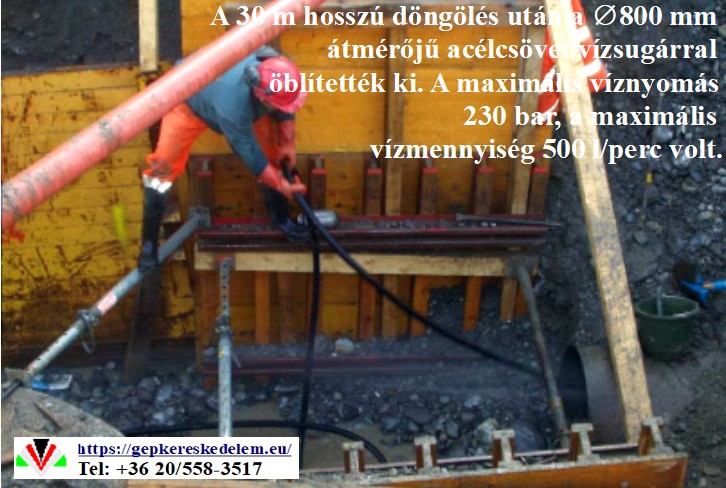

• Sűrített levegő és/vagy vízsugár: Kisebb átmérőjű csövek esetén hatékonyan lehet a belsőben lévő földet és törmeléket sűrített levegővel kifújni, vagy vízsugárral kilövetni. A vízsugaras technika, más néven hidraulikus talajlazítás különösen jól működik, ha a talaj sűrű vagy agyagos, és a víz fellazítja az anyagot.
• Csigás talajkiemelő (auger): Nagyobb átmérőjű csöveknél gyakran használnak csigás talajkiemelő rendszereket. Ezek a csigák, a fúrógépekhez hasonlóan, befelé haladnak a csőben, felaprítják és a cső falához nyomva a felszínre szállítják a földet.
• Mini markoló vagy rakodógép: A legnagyobb átmérőjű csövek esetében, ahol a beavatkozás fizikailag lehetséges, a földet mini markolóval vagy más rakodógéppel távolítják el.

Fontos megjegyezni, hogy a csövekben a talaj eltávolítása csak a sajtolási folyamat befejezése után történik. Ezzel a módszerrel minimalizálható a súrlódás, mivel a föld nem a csövön kívül, hanem a cső belsejében marad. A cső falához hegesztett vágóél segíti a talaj bejutását a csőbe.

TERRA HAMMER TR 565 Acélcső döngölés a TERRA acélóriásokkal

Alkalmazások

Milyen szabadalmak védik a TERRA-HAMMER TR 565-öt.

A TERRA-HAMMER TR 565 egy acélcső-sajtoló gép, és a rendelkezésre álló információk alapján a szabadalmak nem magát a konkrét modellt, hanem a gyártó, a TERRA által kifejlesztett technológiai megoldásokat védik.

A TERRA-HAMMER rendszerekre jellemző szabadalmaztatott megoldások a következők:

• Üreges fej kialakítás (Hollow head design): Ez a technológia lehetővé teszi, hogy a gép rövidebb legyen, mint a hasonló kategóriájú berendezések, miközben a teljesítménye kiemelkedő. A belső kialakítás optimalizálása révén az ütéserő oda jut, ahol a legnagyobb szükség van rá.
• Nehéz fődugattyú: A gépek fődugattyújának súlya a teljes gép súlyának akár 60%-át is kiteheti. Ez a kialakítás nagy ütőenergiát és sajtolóerőt eredményez.
• Alacsony levegőfogyasztás: A TERRA mérnökei olyan megoldásokat alkalmaztak, amelyekkel a gépek a hasonló kategóriájú berendezésekhez képest akár 40%-kal kevesebb levegőt fogyasztanak.

Ezek a szabadalmaztatott technológiai elvek teszik lehetővé a TERRA-HAMMER TR 565 számára, hogy a piacon az egyik legerősebb és leghatékonyabb gép legyen a kategóriájában.
