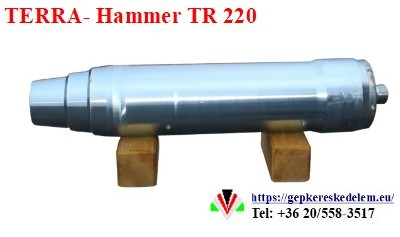

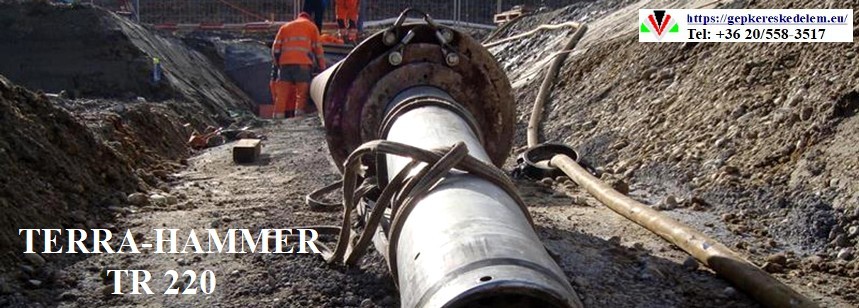

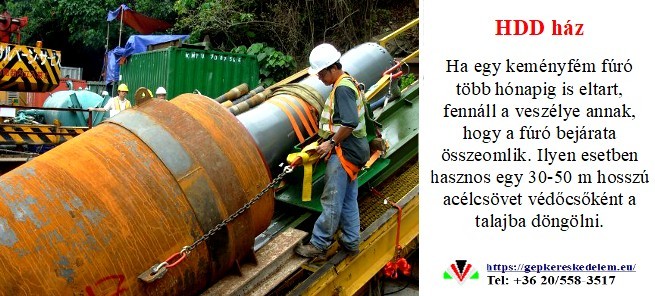

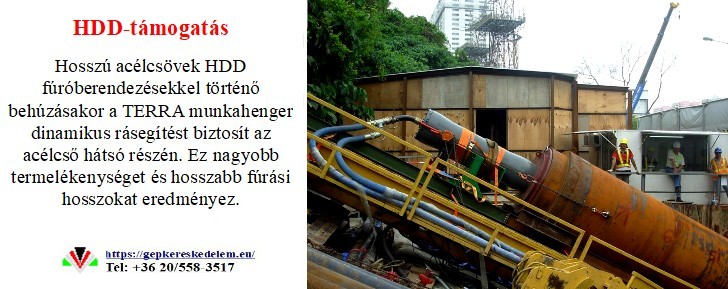

Csőkos TERRA HAMMER TR 220

Csőkos TERRA HAMMER TR 220 Kompakt kialakítás nagy ütőerővel

Hogyan működik a TERRA HAMMER TR 220:

A TERRA HAMMER TR 220 egy speciális, pneumatikus, földrakéta jellegű szerszám, amelyet acélcsövek dinamikus sajtolására és csőrepesztésre használnak. A működési elve a pneumatikus kalapácsokéhoz hasonló, de a célja nem a fúrás, hanem a csősajtolás.

A működés alapja egy nagyméretű, nehéz belső dugattyú (main piston), amelyet sűrített levegővel gyorsítanak fel. Ez a dugattyú nagy erővel ütközik a szerszám fejének belső felületéhez.

Sűrített levegő ellátás: A gép egy kompresszorhoz van csatlakoztatva, amely folyamatosan sűrített levegővel látja el.

Dugattyú mozgása: A sűrített levegő nyomása a dugattyút előre löki, amely nagy sebességgel ütközik a szerszám fejéhez. Ez az ütközés hatalmas energiát ad át az eszköznek, amely továbbítja az erőt a sajtolni kívánt acélcsőnek.

Talaj elmozdítása: Az ütközések sorozata miatt a TR 220, a rákapcsolt acélcsővel együtt, előrehalad a talajban. A szerszám fejének speciális kialakítása, például a hosszanti barázdák vagy a kombi fej (KOK), lehetővé teszi, hogy a talajt oldalra tolja, vagy keményebb talajban is utat törjön.

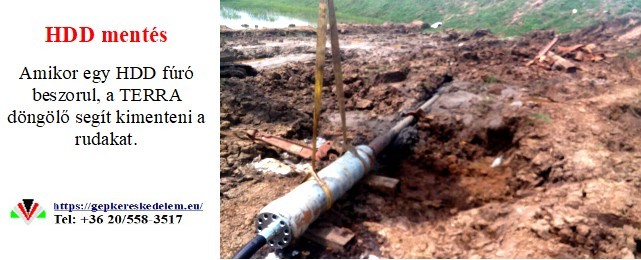

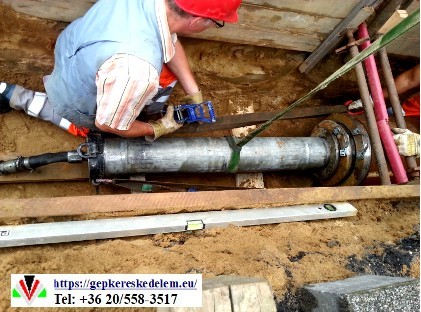

Hátramenet: A TERRA-HAMMER eszközöknek általában van egy hátrameneti funkciója is, amely a légtömlő elfordításával vagy távirányítással aktiválható. Ez lehetővé teszi a szerszám visszanyerését, ha elakadna.

A TERRA HAMMER TR 220 esetében az alábbi műszaki jellemzők emelik ki a versenytársai közül:

Nehéz fődugattyú: A fődugattyú a szerszám teljes súlyának akár 60%-át is kiteheti, ami rendkívül nagy ütőerőt biztosít, így a gép nagyobb hatékonysággal tud áthatolni az akadályokon.

Optimalizált légáramlás: A belső kialakítás aerodinamikai szempontból optimalizált, ami a gyártó szerint 40%-kal kevesebb sűrített levegőt igényel a versenytársakhoz képest, miközben a teljesítményt 25%-kal növeli.

Robusztus felépítés: Egyszerűbb, kevesebb alkatrészből álló kialakítása révén megbízhatóbb és könnyebben karbantartható.

A TR 220 modellt kifejezetten acélcső-sajtolásra tervezték, 100-600 mm átmérőjű csövekhez. Az ütközőereje eléri a 370 tonnát (410 US ton), ami rendkívül nagy erőt jelent a föld alatti munkákhoz.

TERRA- Hammer TR 220 tökéletes földalatti csőfektetés

A TERRA-HAMMER földmozgatásra, cölöpverésre, acélcsövek verésére és (régi) csövek eltávolítására használható berendezés átalakítása nélkül.

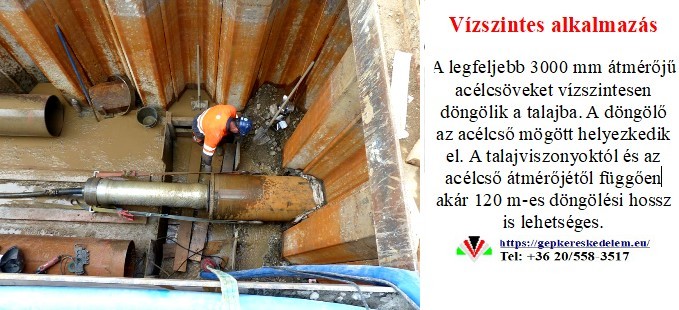

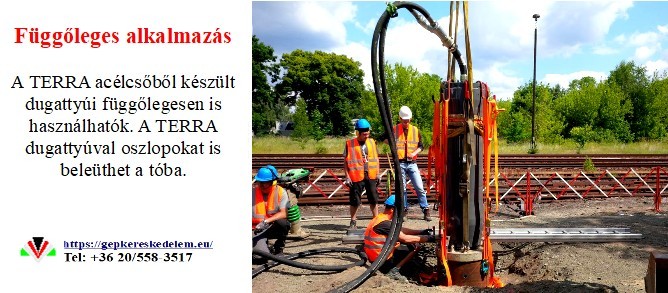

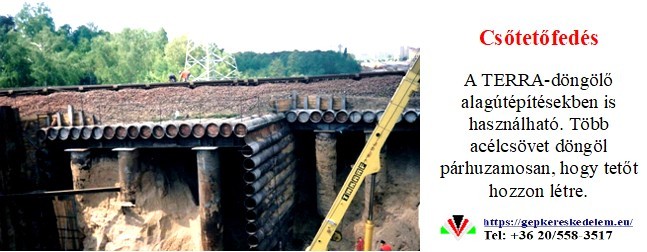

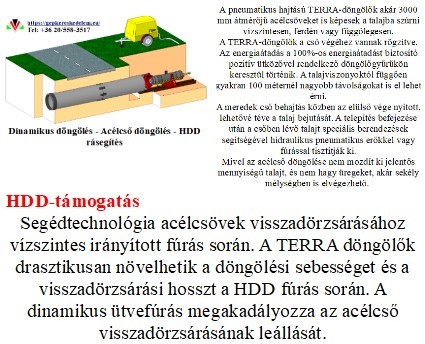

A Terra Hammer TR 220 100-600 mm átmérőjű csöveket kalapál 30-60 m távolságon keresztül, a csőátmérőtől és a talaj típusától függően. A gép függőleges kalapácsolásra, valamint régi csövek cseréjére is használható a Terra „Csőroppantó” rendszer tartozékaival.

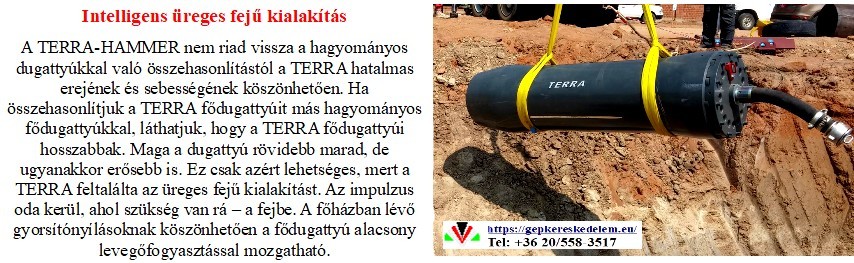

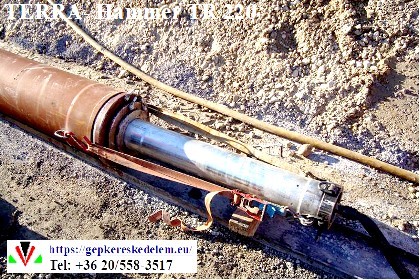

Az egyedi testkialakításnak és a szabadalmaztatott aerodinamikai áramkörnek köszönhetően a Terra pneumatikus kalapácsok maximális ütőerőt biztosítanak minimális levegőfogyasztás mellett, a gép csökkentett hosszában és súlyában. Az ütődugattyú, az egyetlen mozgó alkatrész, és a gép teljes súlya közötti arány a legmagasabb ebben a gépkategóriában. A fődugattyú a teljes súly akár 60%-át is elérheti, így az ütőerő nagyon magas. Még a legnagyobb, 1,5 tonnás hengerek is egyetlen darabból készülnek. Ezért nincsenek kritikus illesztések. A nehéz hengernek köszönhetően a kalapács hatalmas ütőerővel rendelkezik. Az impulzus oda kerül, ahol szükség van rá – a fejbe! Ezt az üreges fej kialakítása teszi lehetővé. A gyorsítónyílások a kiömlőnyílásból származó levegőt használják fel a becsapódás irányába történő bevezetésükhöz, így alacsony levegőfogyasztást és sokkal kisebb visszarúgást biztosítanak a versenytársak gépeihez képest. A hasonló kalapácsokhoz képest 40%-kal kisebb levegőfogyasztást biztosítanak. Ezek a tulajdonságok biztosítják a Terra Ram gépek maximális teljesítményét és magas megbízhatóságát. A TERRA 3 év garanciát vállal minden hengerre.

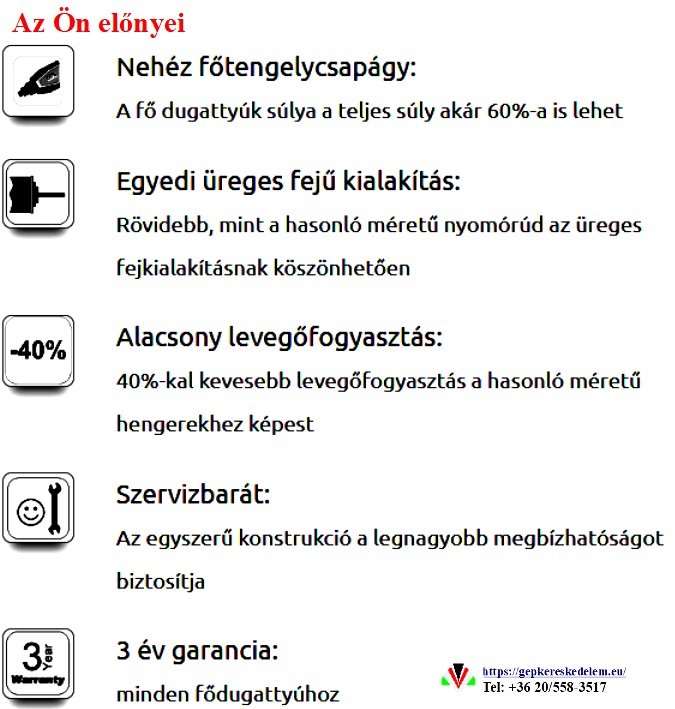

Minden előny egy pillantásra

• A TERRA-HAMMER földmozgatásra, cölöpverésre, acélcsövek verésére és (régi) csövek eltávolítására használható berendezés átalakítása nélkül.
• Az üreges fejrendszer lehetővé teszi a dugattyú ellenállásának és a felületi súrlódásnak a könnyebb leküzdését minden talajban (legnagyobb dugattyútömeg hatalmas behatolóerővel).
• A dugattyú ütése ott történik, ahol a leghatékonyabb: a fejben, és nem mögötte.
• A szinte turbulenciamentes levegőellátás könnyű indítást és irányváltást garantál minimális visszarúgással.
• Harmadával kevesebb alkatrész, mint a hasonló földkalapácsoknál, minimális levegőigénnyel.
• A pneumatikus reteszelésnek köszönhetően nincs véletlen visszafordulás működés közben.
• Gyors átkapcsolással előre és hátra.
• Hosszú élettartam az egyszerű és robusztus konstrukciónak köszönhetően.
• 3 év garancia az ütődugattyúra.
• Egy gép – 3 alkalmazási mód = talajkiszorító kalapács akár 300 mm-es tágítással, döngölő, acélcső-döngölő, (régi) csövek eltávolítása és új csövek beépítése 1 műveletben.

TERRA HAMMER TR 220 felszereltsége:

A TERRA HAMMER TR 220, mint acélcső sajtoló berendezés, egy komplett rendszer része, amely különböző alkatrészekből és tartozékokból áll. A „felszereltség” ebben az esetben nem csupán a fő berendezést, hanem a teljes munkafolyamathoz szükséges kiegészítőket is magában foglalja.

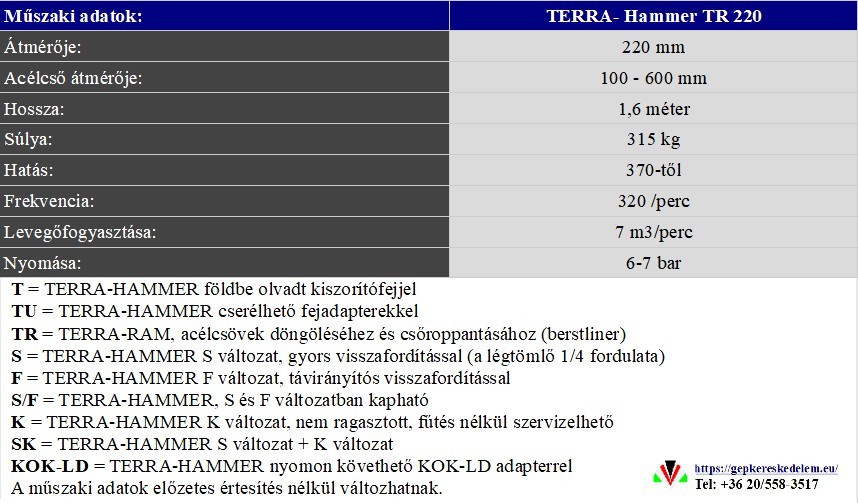

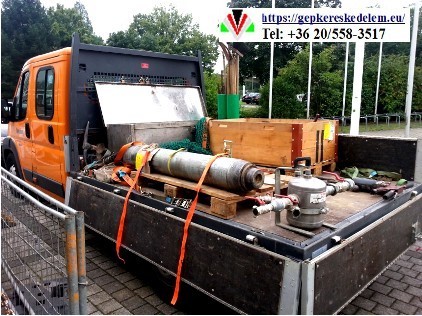

A TERRA HAMMER TR 220 alapvető műszaki adatai:

• Átmérő: 220 mm
• Hossz: 1,6 m
• Súly: 315 kg
• Sajtolási erő: 370 tonna (410 US ton)
• Légfogyasztás: 7 m³/perc
• Üzemi nyomás: 6-7 bar
• Acélcső átmérő: 100-600 mm-ig

A gép felszereltsége és a kiegészítő tartozékok a következőket tartalmazzák:

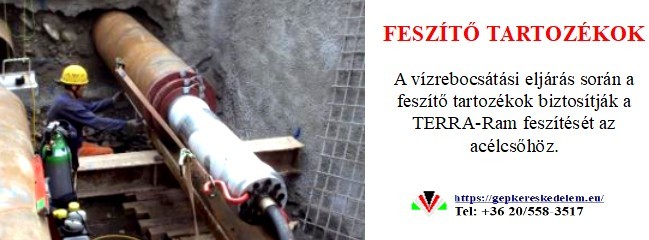

• Indító és feszítő tartozékok: Ezek segítik a gép pontos és stabil elhelyezését az akna kiinduló pontján.
• Csőadapterek és központosító adapterek: A TR 220-t különböző átmérőjű acélcsövekhez kell illeszteni, amihez számos csőadapter áll rendelkezésre. Ezek biztosítják a pontos illesztést és a hatékony erőátvitelt.

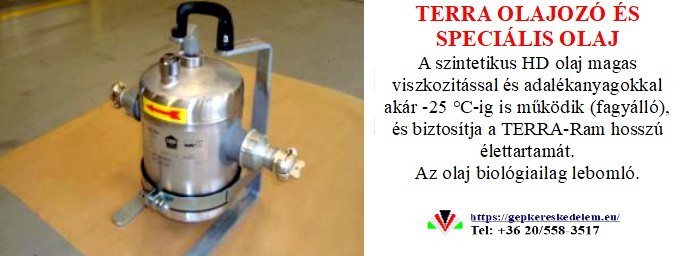

• Kenőanyag-adagoló egység: A sűrített levegőbe speciális kenőanyagot kell adagolni a szerszám belső alkatrészeinek kenése és védelme érdekében. A TERRA ehhez speciális, biológiailag lebomló kenőanyagokat is kínál.
• Nyomkövető adapter (opcionális): A nagyobb gépeken, mint amilyen a TR 220 is, használható nyomkövető adapter, amely lehetővé teszi a gép helyzetének és mélységének pontos meghatározását a talajban. Ehhez a rendszerhez egy szondát helyeznek a fejbe, amelyet egy kézi rádiókeresővel lehet követni.
• Furatbővítők (opcionális): Kisebb fúrás után a gép egy második menetben, speciális bővítőfejjel nagyobb átmérőjű furatot is képes kialakítani.

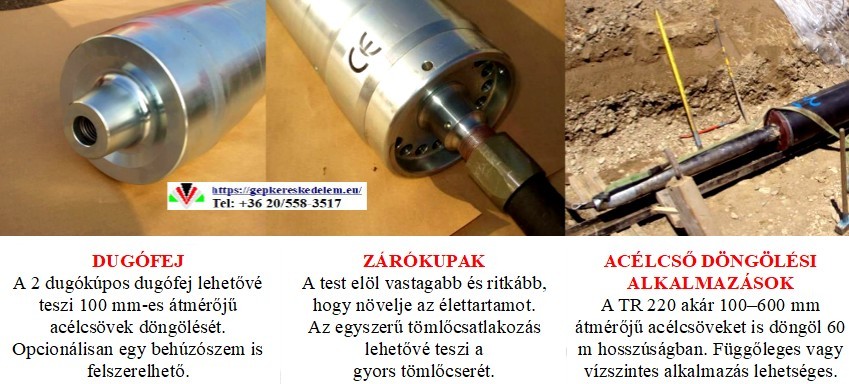

• Speciális fejek: A különböző talajviszonyokhoz, például keményebb talajhoz, speciális fejek (pl. kombi fej) állnak rendelkezésre, amelyek jobb áthatolási képességet biztosítanak.

A TERRA HAMMER TR 220 felszereltsége tehát egy moduláris rendszert alkot, amely a feladathoz és a talajviszonyokhoz igazítható, így biztosítva a maximális hatékonyságot és pontosságot.

Miért vállasszam a TERRA HAMMER TR 220-at:

A TERRA HAMMER TR 220-at több okból is érdemes választani, különösen, ha acélcsövek dinamikus sajtolására és csőrepesztésére van szükséged a föld alatt. A gép kialakítása és műszaki jellemzői kiemelik a piacon lévő hasonló eszközök közül.

Hatékonyság és Erő

A TR 220 legfőbb előnye a kivételes hatékonysága és nagy ereje.

• Masszív dugattyú: A szerszám súlyának akár 60%-át is kitevő, nehéz belső dugattyú óriási, akár 370 tonnás ütőerőt képes leadni. Ez lehetővé teszi, hogy a gép hatékonyan haladjon át a keményebb talajon, és megbízhatóan sajtolja a nagyobb átmérőjű acélcsöveket (100-600 mm).
• Optimalizált légáramlás: A gyártó szerint a gép aerodinamikailag optimalizált belső kialakítása 40%-kal kevesebb sűrített levegőt igényel, miközben a teljesítménye 25%-kal magasabb a versenytársakhoz képest. Ez nemcsak a kompresszor energiafogyasztását csökkenti, hanem a működési költségeket is.

Megbízhatóság és Egyszerűség

A TERRA HAMMER TR 220 robusztus felépítése és egyszerű kialakítása növeli a megbízhatóságát és a használhatóságát.

• Kevesebb alkatrész: A kevesebb alkatrészből álló belső mechanizmus csökkenti a meghibásodás esélyét, és egyszerűbbé teszi a karbantartást.
• Hosszú élettartam: A minőségi anyagok és a precíziós gyártás garantálja a gép hosszú élettartamát, még intenzív használat mellett is.

Sokoldalúság

A TR 220 sokoldalú eszköz a föld alatti munkákhoz.

• Moduláris rendszer: Különböző csőadapterekkel, bővítőfejekkel és speciális fejekkel (pl. kombi fej) a gép a legkülönfélébb talajviszonyokhoz és feladatokhoz igazítható.
• Távirányítóval aktiválható hátramenet: A gépet szükség esetén hátra lehet mozgatni, ami megkönnyíti a munkát és a gép visszanyerését, ha elakadna.

Összefoglalva, ha egy nagy teljesítményű, megbízható és költséghatékony eszközt keresel acélcsövek sajtolására, a TERRA HAMMER TR 220 az erőteljes ütőereje, optimalizált működése és robusztus felépítése miatt kiváló választás.

TERRA HAMMER TR 220 Jellemző hibái:

A TERRA HAMMER TR 220 egy robusztus, pneumatikus berendezés, de mint minden gép, ez is meghibásodhat. A jellemző problémák leggyakrabban a használat intenzitásából és a karbantartás hiányából adódnak. Íme a legjellemzőbb hibák, amelyek előfordulhatnak:

1. Kenési problémák

A pneumatikus kalapácsok megfelelő működéséhez elengedhetetlen a folyamatos kenés.

• Kenőanyag hiánya: Ha a kompresszor és a gép közé telepített kenőanyag-adagoló egység nem működik megfelelően, vagy nincs benne elég kenőanyag, a gép belső alkatrészei (pl. a dugattyú és a henger) súrlódnak. Ez túlzott kopást, teljesítménycsökkenést és végül meghibásodást okozhat.
• Rossz minőségű kenőanyag: A nem megfelelő, rossz minőségű vagy nem a gyártó által ajánlott kenőanyagok használata is károsíthatja a belső mechanizmust. A TERRA gépekhez speciális, viszonylag vastag, biológiailag lebomló olajokat ajánlanak.

2. A légellátó rendszer hibái

A TR 220 teljesítménye szorosan összefügg a sűrített levegő minőségével és nyomásával.

• Kompresszor problémák: Ha a kompresszor nem képes a megfelelő légnyomást (6-7 bar) és légmennyiséget (7 m³/perc) biztosítani, a gép nem fog hatékonyan működni, az ütőerő csökken.
• Tömlők és csatlakozások szivárgása: A tömlők és csatlakozások sérülései (pl. repedések) légveszteséget okoznak, ami csökkenti a gép teljesítményét. Ezeket a szivárgásokat rendszeresen ellenőrizni és javítani kell.

3. Kopóalkatrészek meghibásodása

• Dugattyú és henger kopása: Bár a belső alkatrészek strapabíróak, az intenzív használat és a nem megfelelő kenés miatt a dugattyú és a henger fala elkophat. Ennek jelei lehetnek a teljesítménycsökkenés, vagy a gép egyenetlen működése.
• Fej kopása: A TR 220 feje folyamatosan ütközik a talajjal, így idővel elkophat. Kemény, köves talajban ez a kopás felgyorsulhat.
• Tömítések: A belső tömítések is elhasználódnak az idő múlásával, ami a levegő elszökését okozhatja a hengerből, csökkentve az ütőerőt.

4. Visszafordító mechanizmus hibái

• A hátramenetet lehetővé tevő mechanizmus (legyen az légtömlő elfordítása vagy távvezérlés) meghibásodása megakadályozhatja a gép visszanyerését, ami problémát okozhat, ha a szerszám elakad a talajban.

5. Külső sérülések

• Tokozás sérülései: A gép házának sérülései, különösen a hegesztési varratoknál, komoly problémákat okozhatnak, mivel a ház az egész szerkezetet egyben tartja, és az ütközőerőnek is ellenáll. A sérült tokozás repedése a gép teljes tönkremeneteléhez vezethet.

A hibák elkerülése érdekében fontos a rendszeres és szakszerű karbantartás, a megfelelő kenőanyagok használata és a gép állapotának folyamatos ellenőrzése.

Acélcső döngölés a TERRA acélóriásokkal!
