Bála-tüzelésű légfűtőkazánok METALERG EKOPAL S

A METALERG EKOPAL S (valamint a továbbfejlesztett RS-A és Biowat S) széria a kifejezetten mezőgazdasági biomassza – elsősorban szalma- és ágbálák, valamint hasábfa – hatékony elégetésére tervezett légfűtő kazáncsalád. Az alapvető melegvizes RM-sorozattal szemben az S-széria közvetlenül vagy közvetve tiszta, magas hőmérsékletű meleg levegő előállítására szolgál, kiváltva a drága földgáz- vagy gázolaj-alapú rendszereket.

A legfontosabb műszaki és működési jellemzők:

Működési elv és felépítés

Ellenáramú elgázosító rendszer: A kazán nem hagyományos direkt égetéssel működik. A tűztér (üzemanyagkamra) alja samott téglával van kibélelve, ahol szabályozott oxigénhiányos környezetben a szalma elgázosítása történik.
Kétkamrás technológia: A keletkező gázok egy kerámia utóégető kamrába (szénhidrogén-égőfej/karburátor részbe) áramlanak, ahol a vezérlés által adagolt szekunder (másodlagos) levegővel keveredve tökéletesen, minimális károsanyag-kibocsátás (alacsony CO) és minimális korom mellett égnek el.
Hőcserélő rendszer: Az S-sorozatú légfűtőknél a füstgázok egy speciális csőköteges hőcserélőn haladnak át. A korszerűbb kiviteleknél egy magas hőmérsékletnek ellenálló folyadékkal (például speciális olajjal) feltöltött zárt kör közvetíti a hőt a külső levegős hőcserélőhöz. Ezzel teljesen kizárható, hogy füstgáz vagy égéstermék kerüljön a befújt tiszta levegőbe.

Főbb műszaki paraméterek és kapacitás

Magas léghőmérséklet: A kazán alapesetben 140–150 °C-os tiszta meleg levegőt képes előállítani, de bizonyos szerkezeti átalakításokkal ez akár 200–240 °C-ig is emelhető.

A METALERG EKOPAL S légfűtő kazánok alapkiépítésben 120–150 °C közötti tiszta meleg levegőt állítanak elő. Ahhoz, hogy ezt a hőmérsékletet a szárítótechnológiák által megkövetelt 200–240 °C-os tartományba emeljék, a gyártó nem magát az ellenáramú szalmaelgázosítási elvet változtatja meg, hanem a hőátadási és áramlási kört alakítja át szerkezetileg.

A magasabb hőmérséklet elérése az alábbi három fő műszaki módosítással valósul meg:

1. Magas hőmérsékletű közvetítőközeg (Termoolaj-rendszer)

A hagyományos melegvizes kazánokkal (RM-sorozat) szemben, ahol a víz maximális hőmérséklete a nyitott rendszer miatt 95 °C-ra van korlátozva, az EKOPAL S belső, zárt csőköteges körében a vizet speciális magas hőmérsékletű folyadékra (termoolajra) cserélik.

A termoolaj képes akár 280–300 °C-ra is felmelegedni anélkül, hogy felforrna vagy jelentős nyomásnövekedést idézne elő a rendszerben.
Ez a magas belső közeghőmérséklet biztosítja a szükséges hőlépcsőt ahhoz, hogy a külső oldalon átáramló tiszta levegőt 200 °C fölé lehessen hevíteni.

2. A hőcserélő felület megnövelése és anyagszerkezeti módosítása

A nagyobb hőtartomány eléréséhez a kazántest mögé vagy fölé épített csőköteges (Air-to-Liquid) hőcserélőt szerkezetileg átméretezik:

Megnövelt felület: Többcsöves, sűrűbb lamellázású vagy megnövelt hosszúságú hőcserélő blokkot alkalmaznak, hogy a levegő hosszabb utat tegyen meg a forró olajjal töltött csövek között.
Hőálló acélötvözetek: A tűztérből kilépő, akár 700–800 °C-os füstgázoknak közvetlenül kitett első csősorok, valamint a hőcserélő lamellái fokozottan hőálló, vastagabb falú rozsdamentes acélból készülnek, elkerülve az anyag idő előtti kilágyulását vagy átégését.

3. A légáramlási sebesség és a vezérlés összehangolása (Légmennyiség-szabályozás)

A kilépő levegő hőmérséklete fordítottan arányos az átáramlási sebességgel. A 200–240 °C eléréséhez a fő befúvó ventilátor légszállítását precízen hozzá kell igazítani a kazán pillanatnyi hőteljesítményéhez:

Frekvenciaváltós ventilátor-vezérlés: A mikroprocesszoros CPU nem fix fordulatszámon járatja a tiszta levegőt mozgató ventilátort, hanem a kilépő oldali hőmérséklet-szenzor jele alapján szabályozza azt. Ha magasabb hőmérsékletre van szükség, a rendszer kismértékben csökkenti a légsebességet (növeli a tartózkodási időt a hőcserélőben), miközben a kazán primer és szekunder levegőventilátoraival fokozza a szalmagáz égési intenzitását.

Összegezve: A 200–240 °C-os fűtőlevegőt úgy érik el, hogy a kazán belső köreként működő termoolajat 260–280 °C-ra fűtik fel, és egy megnövelt felületű, hőálló acélból készült hőcserélőn keresztül, szabályozott (visszafogottabb) légáramoltatás mellett adják át ezt a hőt a szárítóba belépő tiszta levegőnek.

Bálamegfogás és méretek: A tűzteret a nagyméretű bálák fogadására méretezték. Típustól függően (a nagyobb RS-A 700–1500 modellekig) alkalmasak a 120 cm × 125 cm, a 150 cm × 160 cm, sőt a 150 cm × 180 cm méretű hengeres (körbálák) és szögletes nagybálák befogadására is. A betáplálás történhet manuálisan vagy automata láncos behordórendszerrel.
Automatizált vezérlés: Egy mikroprocesszoros CPU-vezérlés folyamatosan szabályozza a befúvóventilátor működését, az elsődleges és másodlagos levegő arányát, fenntartva az optimális égési sebességet.

Tipikus alkalmazási területek

Terményszárítók kiszolgálása: Kiválóan integrálható már meglévő vagy új terményszárító technológiákba. Alkalmas a szárítóba belépő levegő előfűtésére, vagy kíméletes szárítási igény esetén a gázégők teljes kiváltására.
Nagy légterű csarnokok és állattartó telepek fűtése: Üvegházak, fóliasátrak, baromfi- és malacneveldék, valamint ipari raktárak közvetlen, nagy volumenű meleglevegős fűtésére.

Legfőbb üzemeltetési előnyök

Gazdaságosság: A helyben elérhető szalma, venyige vagy fahulladék hasznosításával a fűtési költségek töredékére csökkenthetők a gázüzemhez képest.
Nincs fagyveszély: Mivel a fűtési végoldalon közvetlenül meleg levegőt mozgat a rendszer (akár 34 000 m³/h maximális légmennyiséggel), a fűtési szezon végén nem kell a fagyálló folyadékok leeresztésével vagy a vizes rendszerek elfagyásával számolni.
Rugalmas elhelyezés: A külső hőcserélős kialakítás lehetővé teszi, hogy a kazántest a szárítótól vagy a fűtött épülettől távolabb, akár egy különálló kazánházban vagy külső konténeres egységben nyerjen elhelyezést.

Milyen előnyöket biztosít gazdaságilag és üzemeltetés terén:

A METALERG EKOPAL S (illetve az újabb RS-A és Biowat S) szalmatüzelésű légfűtő kazánok alkalmazása komoly gazdasági és üzemeltetési előnyöket jelent, különösen a gáz- vagy olajégőkkel felszerelt terményszárítók kiváltásakor, illetve a mezőgazdasági csarnokok fűtésénél.

A legfőbb előnyök az alábbiak szerint csoportosíthatók:

Gazdasági előnyök

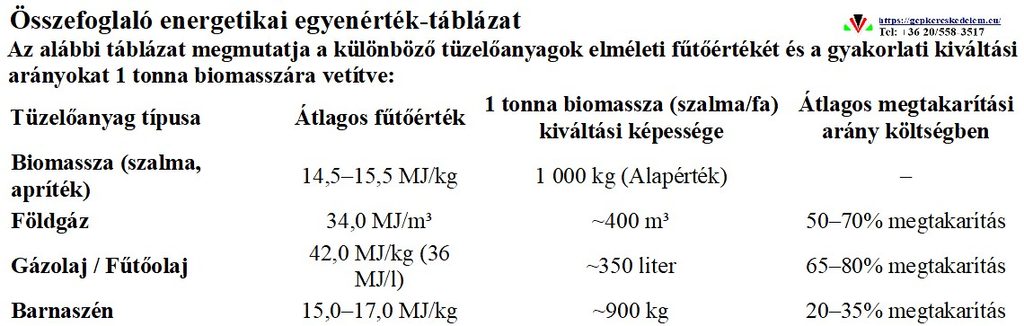

Drasztikus üzemanyagköltség-csökkentés: A földgázhoz vagy gázolajhoz képest a helyben megtermelt, saját forrásból származó bálázott szalma, repceszalma, energiafű vagy venyige szinte elhanyagolható önköltséggel bír. Ha a biomasszát vásárolni kell, a fűtési költség még akkor is 50–70%-kal alacsonyabb a gázalapú szárításhoz képest.
Rendkívül gyors megtérülés: Bár a biomassza-kazán és a speciális (termoolajos vagy direkt) hőcserélő rendszer beruházási költsége magasabb, mint egy sima gázégőé, intenzív használat (például őszi kukoricaszárítási szezon) mellett a rendszer akár 1–3 szezon alatt teljesen megtérül.
Függetlenség a piaci energiaáraktól: A mezőgazdasági üzem teljesen függetlenítheti magát a fosszilis tüzelőanyagok világpiaci árának ingadozásaitól, a hálózati korlátozásoktól vagy az esetleges gázellátási akadozásoktól.
Értékesíthető melléktermék (hamu): A szalma tökéletes elgázosítása után visszamaradó minimális mennyiségű hamu kiváló, magas kálium- és foszfortartalmú természetes tápanyag-utánpótlás (műtrágyapótló) a szántóföldekre.

Üzemeltetési előnyök

Nulla fagyveszély: Mivel a végponton közvetlenül meleg levegő kering a csarnokban vagy a szárítóban, a rendszerben nincs fagyálló folyadék vagy fűtési víz. Így a téli leállások idején sem kell tartani a csövek vagy a hőcserélők elfagyásától, és nincs szükség a rendszer tavaszi-őszi leeresztésére, feltöltésére.
Garantáltan tiszta, korommentes fűtőlevegő: A kétkamrás, ellenáramú elgázosító technológiának és a zárt körű hőcserélő rendszernek köszönhetően a füstgáz és a hamu abszolút elkülönül a befújt levegőtől. A szárítóba vagy a csarnokba jutó levegő 100%-ban tiszta, füst- és szagmentes, így a szárított termény (pl. napraforgó, kukorica) nem kap mellékízt vagy szennyeződést.
Alacsony karbantartási igény és tartósság: A samott bélésű tűztér védi a kazántest acélszerkezetét a magas hőmérsékleti terheléstől. A csőköteges hőcserélők tisztítása egyszerűen, mechanikusan elvégezhető.
Rugalmas üzemanyag-fogadás: Nem igényel aprítást vagy darálást. A kazánajtók mérete lehetővé teszi a hengeres körbálák és a szögletes nagybálák egyben történő berakodását (akár homlokrakodóval vagy automata behordóval), ami minimálisra csökkenti az emberi munkaerő-igényt.
Automatizált, precíz égésvezérlés: A mikroprocesszoros vezérlés a füstgáz- és léghőmérséklet függvényében szabályozza a ventilátorokat, így a szalma nem hirtelen lobban el, hanem egyenletes, szabályozott hőteljesítményt biztosít a teljes égési ciklus alatt.

Kiknek és mik fűtésére ajánlot:

A METALERG EKOPAL S (illetve RS-A) bálatüzelésű légfűtő kazánok kifejezetten a mezőgazdasági vállalkozók, állattartók, kertészetek és ipari csarnokok üzemeltetői számára jelentenek ideális megoldást. Azoknak ajánlott, akik nagy légtereket vagy technológiai folyamatokat szeretnének fűteni, és helyben (vagy a közelben) olcsón elérhető biomasszával (szalma, ágnyesedék, energiafű) rendelkeznek.

A részletes lista, hogy kiknek és mit érdemes fűteniük ezzel a rendszerrel:

1. Mezőgazdasági termelők és szövetkezetek

Számukra a kazán a gázalapú szárítás teljes kiváltását vagy radikális költségcsökkentését biztosítja.

Terményszárítók (kukorica, napraforgó, gabona, tökmag, mandula, mogyoró stb.): A kazán által előállított, akár 200–240 °C-os tiszta meleg levegő közvetlenül bevezethető a szárítótornyokba vagy síkpadozatos szárítókba. Mivel a fűtőlevegő garantáltan füst- és szagmentes, a prémium minőségű vagy emberi fogyasztásra szánt magvak sem szennyeződnek.
Gyógynövény- és gyümölcsszárítók: A kíméletes, precízen szabályozható meleg levegős technológia kiválóan alkalmas kamilla, menta, egyéb gyógynövények, illetve aszalt gyümölcsök szárítására.

2. Állattartó telepek (Állattartók)

Az intenzív szellőztetést igénylő, nagy légterű állattartó épületek fűtési költségeit minimalizálja.

Baromfitelepek (csirke- és pulykaneveldék): A naposcsibék fogadásakor rendkívül magas (32–35 °C-os) belső hőmérsékletet és folyamatos frisslevegő-pótlást kell biztosítani. A légfűtő kazán hatalmas volumenű, tiszta meleg levegőt tud közvetlenül a csarnokba fújni.
Sertéstelepek (f fiaztatók és malacneveldék): A fűtési időszakban a malacok hőigényének gazdaságos kiszolgálására.

3. Kertészetek és növénystúdiók

Üvegházak és nagyméretű fóliasátrak: A zöldség- (paradicsom, paprika) vagy virágtermesztéssel foglalkozó kertészetek kora tavaszi, téli és késő őszi fűtésére. A meleg levegős befúvás gyorsan és egyenletesen oszlatja el a hőt a növények között, megelőzve a páralecsapódást és a gombásodást.

4. Ipari és logisztikai vállalkozások

Nagy belmagasságú ipari csarnokok és raktárak: Olyan logisztikai központok, gépjavító műhelyek vagy gyártócsarnokok fűtésére, ahol a hagyományos vizes/radiátoros fűtés kiépítése vagyonokba kerülne, és ahol a fagyveszély miatt a vizes rendszerek üzemeltetése kockázatos lenne.
Fafeldolgozók és asztalosüzemek (fa- és fűrészáru szárítók): A gyártás során keletkező fahulladék, nyesedék, fűrészpor (bálázva vagy tömörítve) helyben elégethető, a keletkező forró levegővel pedig a faszárító kamrákat lehet fűteni.

Kiknek NEM ajánlott?

Olyan üzemeknek, ahol nincs megoldva a bálák mozgatása (gépi rakodás homlokrakodóval vagy traktorral).
Olyan helyeken, ahol nincs elegendő fedett, száraz terület a szalmabálák tárolására, mivel a nedves szalma elgázosítása jelentősen rontja a hatásfokot és növeli a füstképződést.

Alapfelszereltsége és opciói:

A METALERG EKOPAL S és RS-A bálatüzelésű légfűtő kazánok moduláris felépítésűek. A gyári alapfelszereltség magában foglal mindent, ami a biztonságos, alapvető működéshez szükséges, míg az opcionális kiegészítők a rendszer automatizálását, a magasabb hőmérséklet (200–240 °C) elérését és a kényelmesebb kiszolgálást szolgálják.

Az alábbi táblázatban és felsorolásban láthatók a gyári alapcsomag elemei és a választható opciók:

Alapfelszereltség (Mit tartalmaz a bázisár?)

Kazántest és tűztér: Magas minőségű, minősített kazánacélból hegesztett robusztus test, nagyméretű, hőszigetelt rakodóajtóval.
Samottbélés (Kerámia utóégető): A tűztér alsó részében elhelyezett speciális hőálló samott tégla burkolat, amely biztosítja a magas hőmérsékletű gázosítást és védi az acélszerkezetet.
Beépített primer és szekunder ventilátorok: Az égési levegőt (elsődleges és másodlagos) biztosító fúvóventilátorok, amelyek az elgázosítási és az utóégetési fázist táplálják.
Mikroprocesszoros CPU-vezérlőegység: Egy digitális vezérlőpanel, amely felügyeli a kazán működését, szabályozza a ventilátorok fordulatszámát a füstgáz- és vízhőmérséklet alapján, valamint kezeli a biztonsági leállásokat.
Alapvető biztonsági és mérőműszerek: Füstgáz-hőmérséklet érzékelő szonda, vízhőmérséklet-mérők, valamint a biztonsági szelepek.
Tisztító és karbantartó készlet: Kaparók és kefék a csőköteges hőcserélő és a tűztér rendszeres tisztításához.

Opcionális kiegészítők (Rendelhető extrák)

A kazán egyedi technológiákhoz (pl. terményszárítókhoz) való illesztéséhez az alábbi opciók választhatók:

1. Magas hőmérsékletű termoolaj-kit (200–240 °C-os fűtéshez)

Olaj-levegő hőcserélő blokk: Fokozottan hőálló, rozsdamentes acélból készülő, megnövelt felületű csőköteges egység.
Termoolaj szivattyú és tágulási tartály: Speciális, magas hőmérsékletű folyadékok keringetésére tervezett szivattyúrendszer a hozzá tartozó zárt tágulási edénnyel és szerelvényekkel.

2. Automatizálás és szabályozás

Frekvenciaváltós főventilátor-vezérlés: Lehetővé teszi a tiszta fűtőlevegőt mozgató ventilátor fordulatszámának precíz, fokozatmentes állítását, ami elengedhetetlen a szárítóba belépő levegő állandó hőmérsékletének biztosításához.
Távfelügyeleti modul (GSM / Wi-Fi): Segítségével a kazán működési paraméterei, a kilépő levegő hőmérséklete és az esetleges hibajelzések okostelefonon vagy számítógépen keresztül, távolról is nyomon követhetők és módosíthatók.

3. Kiszolgálás és hamuzás

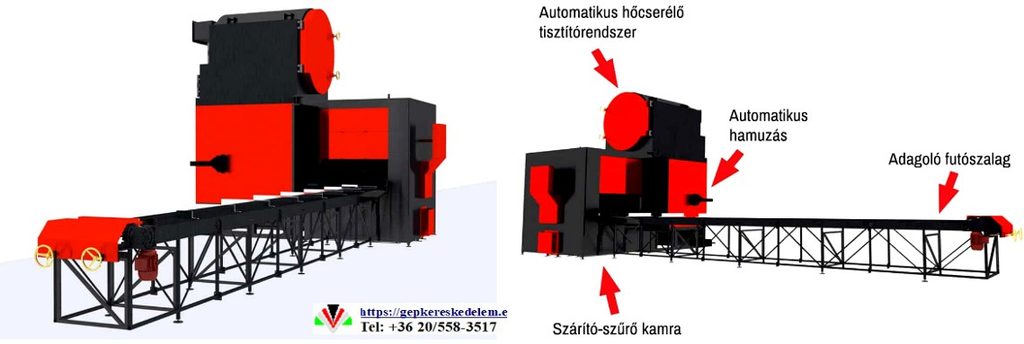

Automata hamukihordó rendszer: A tűztér alján keletkező finom hamut egy motoros csiga automatikusan egy külső gyűjtőedénybe vagy konténerbe szállítja, így ritkábban szükséges a kazán manuális takarítása.
Láncos/görgős bála-behordó asztal: Nagyobb kapacitású (pl. RS-A 1000 vagy feletti) rendszereknél alkalmazható előtároló asztal, amelyről a bálák automatikusan, emberi beavatkozás nélkül adagolhatók a kazánba, amint az előző bála elégett.
Kéményrendszer: Megfelelő magasságú és átmérőjű, szigetelt, rozsdamentes szerelt fémkémény, amely biztosítja az optimális huzatot és a környezetvédelmi előírások betartását.

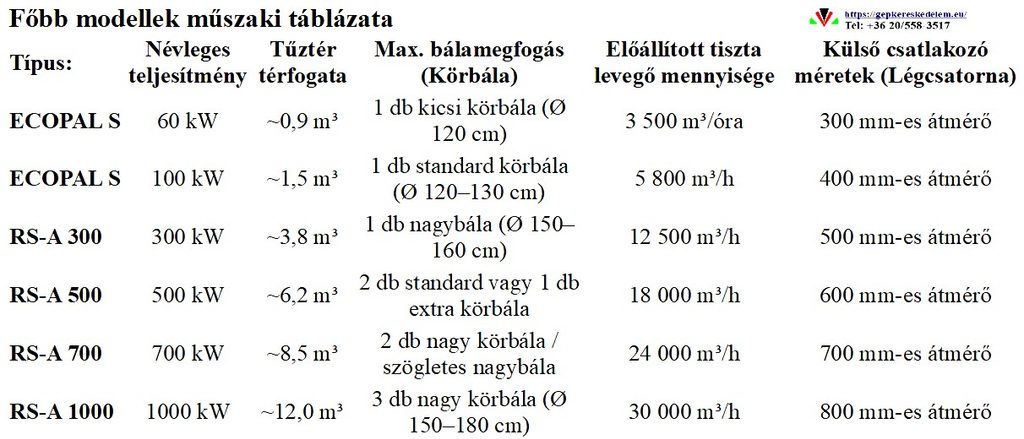

Műszaki adatok:

A METALERG EKOPAL S és a nagyobb kapacitású, modernizált RS-A sorozatú légfűtő kazánok műszaki paraméterei a tűztér méretétől és a névleges hőteljesítménytől függően változnak. Az alábbiakban a leggyakrabban alkalmazott modellek legfontosabb gyári műszaki adatait foglaltuk össze.

Általános szerkezeti és működési adatok

Tüzelőanyag típusa: Mezőgazdasági biomassza (gabonaszalma, repceszalma, kukoricaszár-bála, energiafű, len, kender), valamint hasábfa, raklaphulladék, fanyesedék.
Tüzelőanyag megengedett nedvességtartalma: Optimális esetben 15–22%. (A 25% feletti nedvességtartalom jelentősen csökkenti a hatásfokot és növeli a füstgáz-kibocsátást).
Égési hatásfok: 82–85% között (a kétkamrás elgázosító technológiának köszönhetően).
Fűtőlevegő hőmérséklet-tartománya:
- Alapkiépítésben: 120–150 °C
- Szerkezeti átalakítással (termoolaj-kittel): 200–240 °C
Kazántest anyaga: P265GH minősítésű, magas hőmérsékletnek ellenálló, 6–8 mm vastagságú minőségi kazánacél.
Hőszigetelés: A kazántest külső felülete 80–100 mm vastagságú, magas sűrűségű ásványgyapot szigeteléssel van ellátva, amely horganyzott vagy festett acéllemez burkolatot kap.
Vezérlőegység tápfeszültsége: 400 V / 50 Hz (háromfázisú rendszer szükséges a nagyobb teljesítményű befúvó ventilátorok és szivattyúk miatt).
Égési ciklusidő: Típustól és a szalma tömörségétől függően egy teljes megrakással az égési idő 2–5 óra között mozog a folyamatos névleges teljesítmény leadása mellett.

Méretek és súlyadatok (Tájékoztató jelleggel a közepes/nagy modellekhez)

A bálák egyben történő fogadása miatt a kazánok jelentős fizikai méretekkel és tömeggel rendelkeznek, amit a telepítési helyszín (alapozás) tervezésekor kötelező figyelembe venni:

Súly: Modelltől függően a nettó tömeg (samottbéléssel együtt) 2 500 kg-tól (EKOPAL S 100) akár
12 000 – 16 000 kg-ig (RS-A 1000) terjedhet.
Kéményátmérő igény: A kazán huzatigénye és a füstgázmennyiség függvényében Ø 250 mm és Ø 500 mm közötti szigetelt fémkéményt igényelnek.

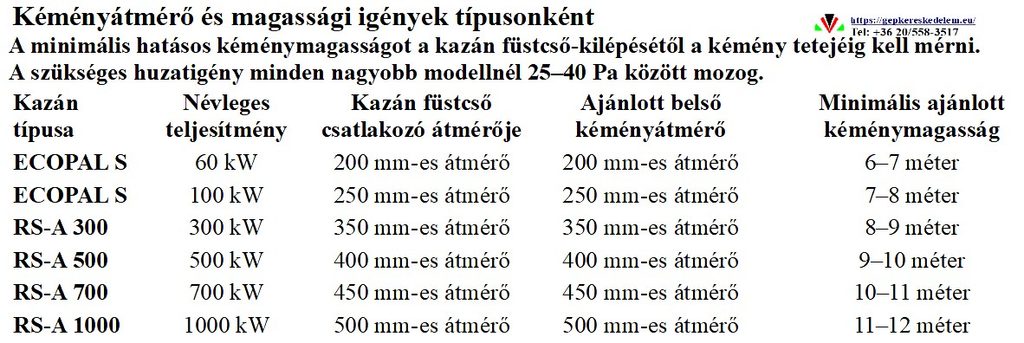

Milyen kémény szükséges a különböző típusokhoz:

A METALERG EKOPAL S és RS-A bálatüzelésű légfűtő kazánok a kétkamrás, ellenáramú elgázosító technológiájuk miatt – különösen a begyújtási fázisban és a bálák bomlásakor – jelentős mennyiségű füstgázt termelnek. A kazánok hatékony és biztonságos működéséhez elengedhetetlen a megfelelően méretezett, hőszigetelt, rozsdamentes szerelt fémkémény.

A kéményrendszer kiválasztásakor az alábbi műszaki és méretezési szabályokat kell követni:

A kéménnyel szembeni legfontosabb szerkezeti követelmények

Kötelező hőszigetelés (Duplafalú szerelt kémény): A szalmatüzelés során keletkező füstgáz hőmérséklete az égési ciklus végén vagy visszafogott üzemben lecsökkenhet. Ha a kémény nincs megfelelően szigetelve, a füstgáz idő előtt lehűl, ami drasztikus huzatcsökkenéshez és intenzív kátrányosodáshoz (kondenzációhoz) vezet. A külső és belső acélfal között legalább 50 mm vastag, magas sűrűségű kőzetgyapot szigetelés szükséges.
Anyagminőség (Savállóság): A biomassza és szalma égésekor keletkező füstgáz agresszív kémiai vegyületeket tartalmaz. A kémény belső csövének kötelezően magas minőségű, saválló rozsdamentes acélból (pl. AISI 316L vagy 1.4404 anyagminőség, legalább 0,8–1,0 mm falvastagsággal) kell készülnie.
Kondenzvíz-elvezetés és tisztítónyílás: A kémény aljára kötelező kondenzgyűjtő edényt és elvezető csapot felszerelni. Emellett egy könnyen hozzáférhető tisztítóajtót is be kell építeni, mivel a szalmatüzelésnél elkerülhetetlen a finom pernye és korom időszakos lerakódása.
Minimális törés a füstcsatornában: A kazán kilépő csonkja és a kémény közötti összekötő szakaszt (füstcsövet) a lehető legrövidebbre kell tervezni, maximum egy 45°-os vagy 90°-os könyök idom beépítésével. A vízszintes szakaszok hossza ne haladja meg az 1,5 métert, és mindig lejtsen a kazán felé (vagy rendelkezzen saját tisztítónyílással).

Gyakorlati tanács: A táblázatban megadott magasságok szélcsendes, optimális terepviszonyokra vonatkoznak. Ha a kazánház környezetében magasabb épületek, silók vagy fák találhatók, a kémény magasságát úgy kell megválasztani, hogy a teteje legalább 0,5 méterrel túlnyúljon a környező akadályok tetősíkján a megfelelő és állandó szívóhatás (huzat) biztosítása érdekében.

A hitelen égés következtében sok hamu keletkezik a huzat több hamut juttat a kénybe, milyen lehetőség van a hamu kiáramlásának mérséklésére?

A hirtelen, túl intenzív égés (amikor a szalmagázok robbanásszerűen szabadulnak fel) valóban jelentős mennyiségű finom pernyét és könnyű hamut képes magával ragadni. Ha a huzat túl erős, ez a hamu átjut a hőcserélőn, és a kéményen keresztül távozik a környezetbe, ami nemcsak környezetvédelmi probléma, de a kémény korai eltömődését is okozza.

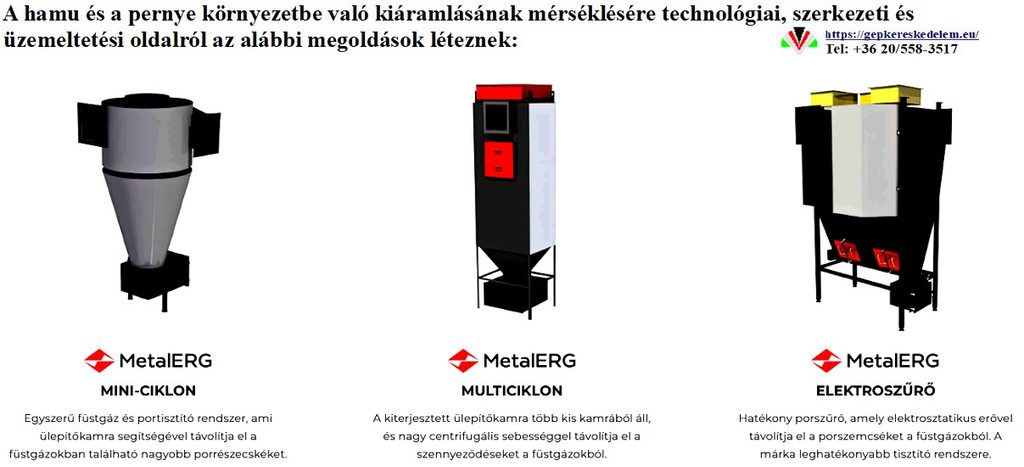

A hamu kiáramlásának mérséklésére és a folyamat kontrollálására az alábbi műszaki és üzemeltetési lehetőségek állnak rendelkezésre:

1. Huzathatároló (barometrikus huzatszabályzó) beépítése

Ez a leggyorsabb és leghatékonyabb mechanikus megoldás a túlzott kéményhuzat ellen.

Hogyan működik: A kémény alsó szakaszára (a kazán bekötése fölé vagy alá) egy precízen kiegyensúlyozott, gravitációs csappantyú kerül. Ha a kéményben a huzat (szívóhatás) meghaladja a beállított értéket (pl. 30 Pa), a csappantyú automatikusan kinyílik, és friss külső levegőt enged a kéménybe.
Eredmény: Ezzel stabilizálja a huzatot a kívánt szinten, így a kémény nem fogja „kirántani” a hamut a kazán utóégető kamrájából, ráadásul az égés is egyenletesebbé válik.

2. Ciklon vagy multiciklon (pernyeleválasztó) utólagos beépítése

Nagyobb teljesítményű (300 kW feletti) rendszereknél, ahol a füstgáz áramlási sebessége eleve magas, fizikai leválasztót alkalmaznak a kazán és a kémény közé építve.

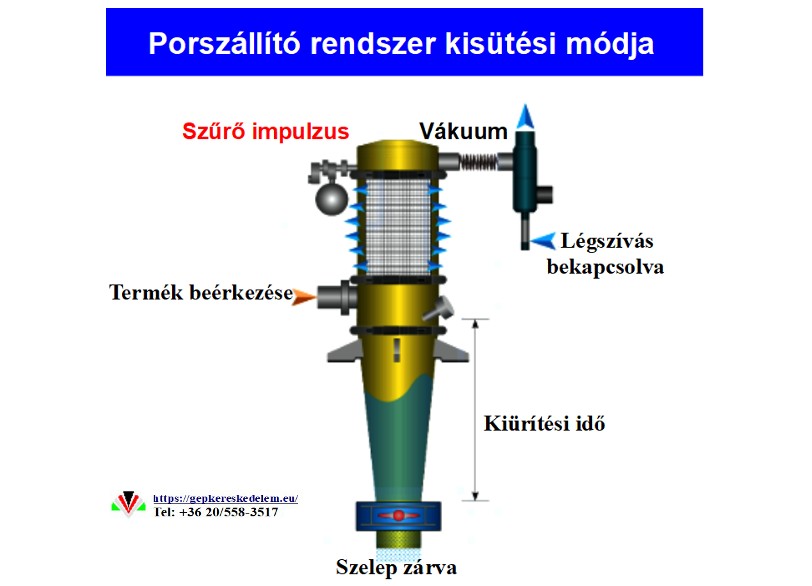

Áttekintés:

A porszállító rendszer egy pneumatikus szállítórendszer, amelyet porok és más ömlesztett szilárd anyagok egyik pontból a másikba mozgatására használnak. Ez az ábra egy vákuumos típusú porszállító rendszer ürítési módját szemlélteti. Ezek a rendszerek szívást használnak az anyag csővezetéken keresztüli húzására, ami előnyös a termék szivárgásának és szennyeződésének megakadályozása szempontjából.

Vákuumrendszer:

A kisütési folyamat megkezdéséhez vákuumot alkalmaznak a rendszerre. Egy vákuumszivattyú vagy ejektor, amelyet gyakran sűrített levegő hajt, ahogy azt a „Levegő bekapcsolva” nyíl jelzi, szívóhatást hoz létre. Ez a szívóhatás levegőt szív ki a szűrőházból, ami viszont a por állagú terméket a rendszerbe húzza.

Szűrőház:

A fő test belsejében a por a szűrőházban gyűlik össze. Egy központi szűrőelem, amely jellemzően finom hálóból készül, elválasztja a szilárd terméket a szállító levegőtől. A levegő áthalad a szűrőn, és a vákuumvezetéken keresztül távozik, míg a por a házban marad.

Szűrőimpulzus-mechanizmus:

Idővel a porrészecskék megtapadhatnak a szűrő felületén, csökkentve a rendszer hatékonyságát. Ennek ellensúlyozására egy „szűrőimpulzus” mechanizmust alkalmaznak. Ez a rendszer periodikusan rövid sűrített levegő löketet fecskendez be a normál légáramlással ellentétes irányban, kimozdítva a ráragadt port, és azt a ház aljára hullatva.

Kisütési idő:

A „kisülési idő” azt az időtartamot jelenti, amely ahhoz szükséges, hogy a begyűjtött por kiürüljön a rendszerből. Ez a fázis a szállítási ciklus befejezése és a termék leülepedése után kezdődik a ház alsó részében. Ennek az időnek a hossza kritikus paraméter a folyamatvezérlés és az áteresztőképesség szempontjából.

Nyomószelep: (zárva)

A szűrőház alján egy ürítőszelep található. A szállítási és ülepítési fázisok alatt ez a szelep zárva marad, hogy fenntartsa a vákuumot és a terméket megtartsa. A piros koronggal jelölt pillangószelep egy gyakori típus, amelyet ezekben a rendszerekben használnak.

Hogyan működik: A füstgázt egy tölcsér alakú tartályba vezetik be érintőlegesen, ami centrifugális örvénylést (örvényáramot) hoz létre. A gáznál lényegesen nehezebb hamu- és porszemcsék a tehetetlenségüknél fogva nekimennek a falnak, elveszítik a sebességüket, és lepotyognak a ciklon alján lévő gyűjtőtartályba. A megtisztított füstgáz pedig középen távozik a kémény felé.

3. Füstgáz-elszívó ventilátor frekvenciaváltós szabályozása

Ha a rendszer rendelkezik füstgázventilátorral, annak fordulatszámát össze kell hangolni a primer és szekunder befúvó ventilátorokkal.

Megoldás: A vezérlés (CPU) programozásával vagy frekvenciaváltó beépítésével el kell érni, hogy a ventilátor ne szívja túl a tűzteret. Az égés intenzitását a befújt levegő csökkentésével (a fojtással) kell mérsékelni, nem pedig a füstgáz szabad, kontrollálatlan áramlásának engedésével.

4. A szalmatöltet tömörsége és nedvességtartalma

Az üzemeltetési oldalon is sokat lehet tenni a hirtelen égés és a hamuképződés ellen:

Túl száraz és laza bálák: Ha a szalma rendkívül száraz (10–12% alatti) és a bála nincs kellően megtömörítve, az anyag szinte azonnal, robbanásszerűen gázosodik el. Ez hirtelen gáznyomást és hatalmas mennyiségű könnyű hamut eredményez.
Megoldás: Érdemes tömörebb bálákat használni, vagy ha a szalma túl száraz, az égésvezérlőben (CPU) szigorúbban vissza kell fogni a primer (elsődleges) levegő adagolását, elnyújtva ezzel a gázosodási folyamatot.

5. Beépített hamufogó gátak (deflektorok) ellenőrzése

A METALERG kazánok belsejében a füstgáznak labirintusszerű utat kell megtennie a hőcserélő csövek között, mielőtt a kéménybe érne. Ezek a belső terelőlemezek (deflektorok) arra is szolgálnak, hogy a nehezebb szemcsék nekiütközve lehulljanak a kazán aljába.

Teendő: Karbantartáskor ellenőrizni kell, hogy ezek a belső terelők a helyükön vannak-e, nincsenek-e átégve vagy elmozdulva, mert ha a füstgáz „rövid úton”, akadály nélkül jut el a füstcsőig, magával fogja vinni a pernyét is.

Milyen feltételek kell megfelelni a jó minőségű tüzelőanyagoknak?

A METALERG EKOPAL S és RS-A bálatüzelésű kazánok hatékony, tiszta és gazdaságos működésének az alapja a megfelelő minőségű tüzelőanyag. Mivel a gép kétkamrás elgázosító elven működik, a rossz minőségű, nedves vagy szennyezett szalma drasztikusan rontja a hatásfokot, növeli a hamu- és füstképződést, és idő előtt tönkreteheti a kazán szerkezeti elemeit.

A jó minőségű biomassza-tüzelőanyagnak az alábbi négy fő feltételnek kell megfelelnie:

1. Megfelelő nedvességtartalom (A legfontosabb tényező)

Optimális érték: 15–20% között.
Miért kritikus? Ha a szalma nedvességtartalma meghaladja a 22–25%-ot, a kazán energiájának jelentős része nem fűtésre, hanem a bálában lévő víz elpárologtatására fordítódik. Ez rontja a hatásfokot, és tökéletlen égéshez vezet.
Következmény: A nedves szalma füstöl, fokozott kátrányosodást okoz a tűztérben és a hőcserélőben, ami elzárja a gázok útját, és a savas kondenzátum miatt gyorsítja a kazánacél korrózióját.

2. Megfelelő bálatömörség (Denzitás)

Optimális érték: 120–150 kg/m³ közötti tömörség.
Miért kritikus? A túl laza, puha bálák (pl. rosszul beállított vagy régi bálázó után) túl sok levegőt tartalmaznak. Az ilyen bála a kazánban hirtelen, szinte robbanásszerűen lobban el, ami ellenőrizhetetlen gázképződést, hirtelen túlnyomást és rengeteg repülő pernyét (hamut) eredményez.
A jó bála: A jól megtömörített, kemény bálák kívülről befelé haladva, egyenletesen és szabályozottan gázosodnak el, biztosítva a CPU-vezérlés által diktált egyenletes hőteljesítményt és a 2–5 órás égési ciklusidőt.

3. Vegyszer- és talajszennyeződés-mentesség

Tiszta betakarítás: A szalmának mentesnek kell lennie a földtől, homoktól és sártól. Ha a rendfelszedő túl alacsonyra van állítva, és sok talajszemcse kerül a bálába, az rontja az égést.
A salakosodás veszélye: A talajszennyeződés (különösen a homok/szilícium) a szalmacserépben lévő káliummal keveredve alacsony hőmérsékleten (700–800 °C körül) megolvad, és kemény, üvegszerű salakká (úgynevezett klinkerfúzióvá) áll össze a samott bélésen. Ez elzárja a levegőfúvókákat és gátolja a hamuzást.
Kötözőanyagok: Lehetőleg természetes vagy minimális műanyag tartalmú kötözőzsinórt érdemes használni, bár a kazán magas hőmérsékletű utóégetője a standard bálázózsinórt elégeti, a fémhuzal használata tilos, mert károsíthatja a hamuzó rendszert.

4. Tárolási és kezelési feltételek

Fedett tárolás: A bálákat kazalban, ponyvával letakarva vagy fedett színben kell tárolni. A közvetlen esőnek, hótónak kitett, megázott bála felülete rothadásnak indul, gombásodik, ami teljesen tönkreteszi a tüzeléstechnikai tulajdonságait.
Behordás előtti temperálás: Ha télen a bálák csonttá vannak fagyva a külső tárolóban, érdemes őket a felhasználás előtt 1-2 nappal egy előtérben vagy fedett, védettebb helyen tartani, hogy a jégkristályok elpárologjanak belőlük, és a kazánba tételkor ne hűtsék le hirtelen a tűzteret.

Összegezve: A METALERG kazánhoz az a „prémium” tüzelőanyag, amely száraz (15-18%), keményre van bálázva, mulasztás mentesen, tiszta talajviszonyok mellett lett betakarítva, és fedett helyen vészelte át az őszi-téli csapadékot. Az ilyen üzemanyag garantálja a maximális kw-teljesítményt és a tiszta, füstmentes kéménygázt.

Milyen paraméterű hőközlő folyadékkal lehet feltölteni?

A METALERG EKOPAL S és RS-A kazánok magas hőmérsékletű (200–240 °C-os) fűtőlevegős rendszerének feltöltéséhez speciális, ipari termoolajokat (hőközlő olajokat) kell alkalmazni. Szigorúan tilos sima motorolajat, hidraulikaolajat vagy vizes fagyállót használni ebben a zárt körben, mert azok ezen a hőfokon megégnek, kokszosodnak vagy életveszélyes túlnyomást okoznak.

A megfelelő hőközlő folyadéknak az alábbi fizikai és kémiai paraméterekkel kell rendelkeznie:

1. Legfontosabb műszaki paraméterek

Maximális filmhőmérséklet (Bulk/Film temperature): Legalább 310–320 °C. Bár a kazánból kilépő olaj hőmérséklete „csak” 260–280 °C, a kazán belső csőfalainál (a filmrétegben) az olaj ennél magasabb hőmérsékletet is kap. Az olajnak ezt tartósan bírnia kell bomlás nélkül.
Nyitott téri lobbanáspont (Flash point): Legalább 200–230 °C felett.
Gyulladáspont (Fire point): Legalább 240–260 °C felett.
Kinematikai viszkozitás (40 °C-on): Körülbelül 30–40 mm²/s (cSt). Ez azért fontos, hogy a rendszer keringető szivattyúja hidegindításkor (pl. télen, egy leállás után) is könnyen meg tudja indítani a folyadék áramlását, elkerülve a kazán helyi túlhevülését.

2. Elvárt kémiai tulajdonságok

Magas termikus stabilitás: Az olajnak ellen kell állnia a „termikus repedésnek” (crackelésnek), vagyis a molekulák magas hő hatására történő szétesésének. A bomlás során keletkező koksz lerakódna a kazán csöveiben, ami rontaná a hőátadást és a kazán átégését okozhatná.
Alacsony gőznyomás: Magas hőmérsékleten is minimális gőznyomással kell rendelkeznie, hogy a hőközlő körben ne alakuljon ki veszélyes túlnyomás, és a rendszer atmoszférikus vagy alacsony nyomású zárt tartállyal is biztonságosan üzemelhessen.
Kiváló oxidációs ellenállás: Nem hajlamos az iszaposodásra és az öregedésre, ha minimális levegővel (oxigénnel) érintkezik a tágulási tartályban.

Bevált, piacon elérhető típuspéldák

A gyakorlatban az alábbi ismert gyártók hőközlő olajai tökéletesen megfelelnek ezeknek a követelményeknek:

MOL Thermol 32 vagy MOL Thermol 46 (Kifejezetten zárt, kényszer keringetéses hőközlő rendszerekhez fejlesztett magyar termék, max. 350 °C-os filmhőmérsékletig).
Shell Heat Transfer Oil S2 (Korábbi nevén Shell Voluta).
Mobiltherm 603 vagy Mobiltherm 605 (Rendkívül stabil mineral bázisú hőközlő olajok).
Total Seriola K 3120 vagy Total Seriola ETA.

Üzemeltetési szabály: A feltöltés után a rendszerből az összes levegőt és az esetleges szerelési nedvességet (vizet) teljesen ki kell hajtani az első felfűtés során (100 °C környékén temperálva a kört), mert az olajba kerülő legkisebb vízmennyiség is gőzzé alakulva heves köpködést, nyomásugrást és a szivattyú kavitációját okozza.

Mezőgazdasági erdészeti biomassza üzemanyag milyen mennyiségű gázt, gázolajat, szenet, milyen arányban tud kiváltani:

A mezőgazdasági és erdészeti biomassza (szalmabálák, faapríték, fanyesedék, energiafű) fűtőértéke alacsonyabb, mint a fosszilis energiahordozóké, viszont a lényegesen alacsonyabb önköltsége miatt gazdaságilag rendkívül kedvező az energetikai kiváltási aránya.

A helyettesítési arányok kiszámításánál a METALERG kazánok átlagos 82–85%-os működési hatásfokát vettük alapul, összevetve a modern gáz-, olaj- és szénkazánok hatásfokával.

Az alábbiakban látható, hogy 1 tonna (1000 kg) jó minőségű biomassza (átlagosan 15–18% nedvességtartalmú szalma vagy légszáraz faapríték) mennyi fosszilis tüzelőanyagot képes kiváltani:

1. Földgáz kiváltási aránya

A földgáz fűtőértéke magas (~34 MJ/m³), de a biomassza tömegével és árával kalkulálva a kiváltás nagyon látványos.

Helyettesítési arány: 1 tonna száraz szalma/faapríték ≈ 380–420 m³ földgázzal egyenértékű hasznos hőenergiát biztosít.
Gyakorlati példa: Ha egy terményszárító egy szezonban 40 000 m³ földgázt használ el, azt körülbelül 100 tonna (kb. 300–330 darab standard körbála) szalmával teljes egészében ki lehet váltani.

2. Gázolaj (Fűtőolaj) kiváltási aránya

A gázolaj rendkívül magas energiasűrűségű (~36 MJ/liter), ám a legdrágább üzemeltetési forma.

Helyettesítési arány: 1 tonna száraz szalma/faapríték ≈ 330–360 liter gázolajat vált ki.
Gyakorlati példa: Egy kisebb, gázolajjal működő csarnokfűtés kiváltásakor 10 tonna biomassza elégetése nagyjából 3500 liter üzemanyag megtakarítását jelenti.

3. Szén (Lignit / Barnaszén) kiváltási aránya

A szén fűtőértéke tág határok között mozog az összetételétől függően.

Hazai barnaszén esetén: 1 tonna biomassza ≈ 0,85–1 tonna barnaszénnel egyenértékű (mivel a gyengébb minőségű hazai barnaszenek fűtőértéke közel áll a jó minőségű, száraz szalmáéhoz, kb. 14–16 MJ/kg).
Jó minőségű feketekén esetén: 1 tonna biomassza ≈ 0,5–0,6 tonna feketekőszén kiváltására alkalmas.

Miért éri meg gazdaságilag, ha több biomassza kell súlyra?

Bár súlyra (tömegre) mérve nagyjából 2,5-szer annyi szalmát kell elégetni a kazánban, mint amennyi köbméter gázra szükség lenne, a biomassza beszerzési vagy saját előállítási költsége töredéke a gáz vagy gázolaj árának.

Saját mezőgazdasági melléktermékként (amikor csak a bálázás és behordás költsége jelentkezik) a biomassza tonnánkénti önköltsége minimális, így a szárítási vagy fűtési számla a korábbi fosszilis alapú üzemeltetéshez képest radikálisan, gyakran harmadára-negyedére csökken.

Egy kis jogászkodás:

Jogi szempontok szerint hol és milyen körülmények megléte szükséges a telepítéséhez?

A METALERG EKOPAL S és RS-A bálatüzelésű légfűtő kazánok telepítése jogi, építésügyi és környezetvédelmi szempontból ipari/mezőgazdasági technológiai berendezés elhelyezésének minősül. Mivel jelentős méretű, biomassza-alapú, levegőterheléssel és tűzveszéllyel járó rendszerről van szó, a telepítéshez szigorú jogszabályi feltételeknek kell megfelelni.

A hatályos magyar jogszabályok (különösen az Országos Tűzvédelmi Szabályzat – OTSZ, az építésügyi előírások és a levegőtisztaság-védelmi rendeletek) alapján az alábbi feltételek megléte szükséges:

1. Elhelyezés és építésügyi feltételek (Hol telepíthető?)

Övezeti besorolás: A kazán szinte kizárólag külterületen (Kül), vagy belterületi ipari, gazdasági, mezőgazdasági üzemi zónában telepíthető. Lakóövezetben a logisztika (bálamozgatás) és a füstgázkibocsátás miatt a helyi építési szabályzatok (HÉSZ) általában tiltják vagy szigorúan korlátozzák az ilyen kapacitású berendezéseket.
Kazánház / Védőtető kialakítása: Ha a kazán nem gyári konténeres (kültéri) kivitelű, akkor szilárd, megfelelő teherbírású beton alapzatra és zárt vagy három oldalról zárt, nem éghető anyagú védőtető/kazánház alá kell építeni.
Védőtávolságok: A bálatároló kazlak, silótornyok, gyúlékony anyagok és a szomszédos telekhatárok között a helyi tűzvédelmi és építési hatóság által előírt védőtávolságokat (általában minimum 10–15 méter, bálatárolónál esetenként több) kötelező betartani.

2. Tűzvédelmi előírások (OTSZ feltételek)

A szalmatüzelés fokozottan tűzveszélyes üzemnek minősül, így a katasztrófavédelmi/tűzvédelmi megfelelés a legszigorúbb pont:

Tűztávolságok és anyagok: A kazánház falainak, födémének és ajtajainak elvárt tűzállósági határértékkel kell rendelkezniük (EI 60 vagy EI 90 szabvány szerint – azaz legalább 60-90 percig ellen kell állniuk a tűznek).
Villámvédelem: A kazán fémkéményét és magát a kazántestet kötelező bevonni az üzem/telep villámvédelmi hálózatába, és földeléssel kell ellátni.
Tűzoltó készülékek: A kazán közvetlen környezetében, jól látható és hozzáférhető helyen megfelelő számú és kapacitású (általában minimum 2 db 6 kg-os vagy 12 kg-os ABC porral oltó) tűzoltó készüléket kell készenlétben tartani.
Robbanásbiztonság (Termoolaj esetén): Ha a kazán 200–240 °C-os termoolajos rendszerrel van felszerelve, a hőközlő folyadék magas lobbanáspontja miatt a zárt tágulási tartályt és a biztonsági lefúvató szelepeket úgy kell elhelyezni és csövezni, hogy az esetleges túlnyomásos gőzök ne veszélyeztessék a kezelőszemélyzetet.

3. Környezetvédelmi és Levegőtisztaság-védelmi engedélyek

A 100 kW és különösen a 300 kW feletti (RS-A széria) névleges teljesítményű biomassza-kazánok már pontforrásnak minősülnek.

Légszennyezési engedély: A területileg illetékes Kormányhivatal Környezetvédelmi Főosztályától fűtő- és technológiai berendezés üzemeltetési engedélyt kell kérni.
Károsanyag-kibocsátási határértékek: A kazánnak meg kell felelnie az MCP (Medium Combustion Plant) irányelvnek, amely szabályozza a por (szálló por), a nitrogén-oxidok (NO_x) és a szén-monoxid (CO) maximális kibocsátását. A METALERG kétkamrás elgázosító technológiája ezt alapvetően teljesíti, de a hatóság az üzembe helyezés után akkreditált laboratóriumi füstgázmérést írhat elő.
Kéménymagasság igazolása: A kémény magasságát egy hivatalos transzmissziós (terjedési) számítással kell igazolni, bizonyítva, hogy a kiáramló füstgáz a környező épületeket, lakóházakat vagy mezőgazdasági munkaterületeket nem veszélyezteti.

4. Munkavédelmi és Hatósági Felügyeleti feltételek

Nyomástartó edények vizsgálata: Ha a termoolajos vagy zárt vizes körben a nyomás és a térfogat szorzata elér egy jogszabályi határértéket, a rendszert a Budapest Főváros Kormányhivatala Bányászati és Gázipari Hatóságánál (vagy az illetékes mérésügyi hatóságnál) be kell jelenteni, és időszakos nyomáspróbáknak kell alávetni.
Kezelői jogosultság: Bár a kazán automatizált, a bálák behelyezését és a hamuzást végző személyzetnek igazolt munkavédelmi és tűzvédelmi szakvizsgával, valamint a gyártó által kiadott gépkezelői betanítási jegyzőkönyvvel kell rendelkeznie.

Gyakorlati tanács a megvalósításhoz: A telepítés megkezdése előtt mindenképpen érdemes egy tűzvédelmi és egy környezetvédelmi szakmérnököt bevonni a tervezésbe. Ők készítik el a hatóságok felé a beadandó dokumentációt (terjedési modellezés, tűzvédelmi műszaki leírás), amivel elkerülhetők az utólagos, drága átalakítások vagy a bírságok.

Piaci versenytársak és helyzete a versenytársak között Magyarországban?

A METALERG EKOPAL S és RS-A szalmatüzelésű légfűtő kazánok a magyarországi piacon egy igen speciális, de stabil piaci rést (niche piacot) fednek le. Magyarországon – mint jelentős gabonatermesztő országban – a szalma és a mezőgazdasági biomassza energetikai hasznosítása régóta jelen van, így a lengyel METALERG-nek komoly hazai és import versenytársakkal kell megküzdenie.

A hazai piaci helyzet, a pozicionálás és a legfőbb versenytársak az alábbiak szerint alakulnak:

1. Legfőbb piaci versenytársak Magyarországon

A versenytársakat két fő csoportra lehet osztani: a hazai gyártókra és az import (többségében szintén lengyel vagy balti) márkákra.

Hazai gyártók (A legnagyobb közvetlen konkurencia)

KÁRPRÁD Kft. / CARBOROBOT: A hazai biomassza-tüzelés egyik legismertebb márkája. Bár a Carborobot elsősorban az automata szenes és aprítékos/pelyvás kazánjairól (pl. ocsú, meggymag égetése) híres, egyedi megrendelésre vagy melegvizes kivitelben komoly versenytársat jelentenek a mezőgazdasági üzemeknél.
BÁCSGÉP / Különböző hazai gépipari manufaktúrák: Magyarországon hagyományosan erős a helyi, egyedi kazángyártás. Több alföldi gépjavító és gyártó üzem készít egyedi megrendelésre nagyméretű, stabil bálatüzelésű kazánokat (többnyire melegvizes kivitelben, amit külső kaloriferrel alakítanak légfűtéssé). Ezek előnye a közvetlen hazai szerviz és a rugalmas méretre gyártás.

Külföldi import versenytársak

STREBEL (Ausztria) és ATMOS (Csehország): Prémium kategóriás elgázosító kazánok. Bár az Atmos főleg hasábfa- és pellet-elgázosításban erős, technológiai színvonalban és hatásfokban a METALERG felett állnak, viszont árban lényegesen drágábbak, és ritkábban kínálnak kifejezetten egész bálát fogadó, robusztus légfűtő rendszereket.
Egyéb lengyel gyártók (pl. KOSTRZEWA, DEFRO): Lengyelország a biomassza-kazánok európai fellegvára. Számos olyan márka érhető el a hazai importőröknél, amelyek kiváló automata apríték- és pelletégetőket kínálnak, de a nagybálás légfűtés specifikus területén a Metalerg meg tudja őrizni az előnyét.

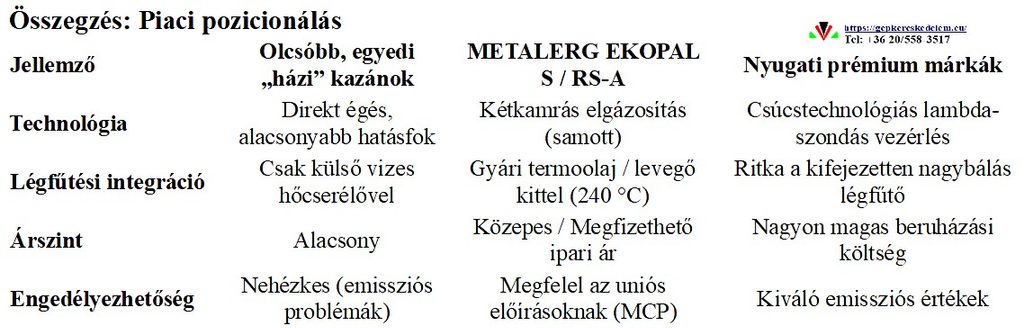

2. A METALERG helyzete és versenyelőnyei a piacon

A METALERG nem a legolcsóbb szereplő a piacon, de nem is a legdrágább prémium (pl. osztrák) kategória. Helyzete a „robusztus, ipari igásló” kategóriába sorolható, rendkívül erős ár-érték aránnyal.

Főbb versenyelőnyei a magyar piacon:

Gyári légfűtő és termoolajos kivitel: Sok versenytárssal szemben a Metalerg nem egy melegvizes kazán „átfaragott” verzióját kínálja, hanem a rendszert gyárilag a magas hőmérsékletű (akár 200–240 °C-os) tiszta meleg levegő előállítására és a terményszárítók kiszolgálására tervezték.
Valódi kétkamrás elgázosítás bálákra: Sok olcsóbb hazai vagy ukrán import kazán egyszerűen „direktben” égeti a szalmát, ami hatalmas füsttel, pernyeáramlással és rossz hatásfokkal jár. A Metalerg a samottos utóégető kamrájával környezetvédelmi és hatásfok (82–85%) szempontjából magasan veri a hagyományos köpenykazánokat.
Bejáratott hazai referenciák: Magyarországon az Ost-Brücke Gépkereskedelem révén a márka stabil forgalmazói háttérrel és működő hazai referenciákkal rendelkezik (különösen a terményszárítás és a gyógynövény/magfeldolgozás területén). Ez a vásárlók számára biztonságot jelent a garancia és az alkatrész-ellátás terén.

A METALERG hazai pozíciója tehát erős és stabil a közepes és nagyobb mezőgazdasági üzemek körében, amelyek gázüzemű terményszárítókat akarnak kiváltani. Azok a gazdaságok választják, akik ki akarják lépni az egyedi, barkácsolt megoldások köréből a stabil, engedélyezhető ipari technológia felé, de nem tudják vagy akarják megfizetni a méregdrága nyugat-európai rendszereket.

Milyen automata ajtónyitó vagy automata bálabehordó rendelhető hozzá?

A METALERG a nagyobb kapacitású, folyamatos üzemű rendszereihez (különösen a 300 kW feletti RS-A sorozathoz) fejlesztheti ki a legmagasabb fokú automatizálást. Mivel a szalmatüzelés legnagyobb élőmunka-igényét a bálák mozgatása és a kazánajtó kézi nyitogatása jelenti, a gyártó ehhez hidraulikus és mechanikus kiegészítő rendszereket kínál.

A kazánokhoz az alábbi automatizálási rendszerek rendelhetők:

1. Automata, hidraulikus kazánajtó-nyitás

Ez a kiegészítő kiváltja a nehéz, szigetelt kazánajtó kézi reteszelését és fizikai nyitását.

Szerkezeti felépítés: A kazántestre nagyteljesítményű hidraulikus munkahengereket szerelnek fel, amelyeket egy különálló hidraulikus tápegység (szivattyú és olajtartály) működtet.
Működési elv: A nyitás és zárás indítható a kazán központi CPU-vezérlőjéről, egy külön kihelyezett nyomógombról, vagy akár a rakodógépből (traktorból) működtethető távirányítóval is.
Biztonsági funkció: Össze van kötve a kazán füstgáz-elszívó ventilátorával. Az ajtó nyitásának indításakor a rendszer először maximális fordulatszámra pörgeti fel az elszívást, hogy a tűztérben lévő füstöt és gázokat elszívja, megakadályozva, hogy az ajtó kinyílásakor a forró gázok kicsapjanak a kezelőre.

2. Automata láncos/görgős bálabehordó asztal (Adagolóvágány)

Ez a rendszer lehetővé teszi, hogy a kazán akár egy teljes műszakot (6–12 órát) is le tudjon dolgozni emberi beavatkozás nélkül.

Szerkezeti felépítés: A kazánajtó elé egy masszív, zártszelvényekből felépített, vízszintes szállítóasztalt (pályát) telepítenek. Ez az asztal típustól függően 2, 3 vagy akár 4 darab nagybála (kör- vagy kockabála) egyidejű fogadására alkalmas. A bálákat masszív, motormeghajtású láncok vagy görgős fogaslécek mozgatják előre.
A működési ciklus (Hogyan dolgozik magától?):
1. A kezelő a homlokrakodóval vagy traktorral feltölti a behordóasztalt bálákkal (például 3 darabbal), majd magára hagyja a rendszert.
2. Amikor a kazánban lévő szalma elég, és a CPU-vezérlő érzékeli a füstgáz- és vízhőmérséklet csökkenését (leégési fázis), elindítja az utántöltési ciklust.
3. A vezérlés felpörgeti a füstgázventilátort, majd a hidraulika automatikusan kinyitja a kazánajtót.
4. A behordóasztal láncos hajtása elindul, és a következő bálát be tolja a tűztérbe. A tűztér belső kialakítása és az ajtó küszöbje úgy van méretezve, hogy a bála pontosan a helyére kerüljön.
5. Amint a szenzorok érzékelik a bála beérkezését, a behordó leáll, a hidraulika pedig automatikusan bezárja és lakatolja a kazánajtót.
6. A kazán ventilátorai újraindulnak, a szalma az izzó samottágyon azonnal meggyullad, és a fűtési folyamat zökkenőmentesen megy tovább.

Milyen előnyöket jelent ez az üzemeltetésben?

Folyamatos éjszakai üzem: Nincs szükség arra, hogy a szárítási szezonban 2-3 óránként egy kezelő folyamatosan a kazán mellett álljon és traktorral rakodjon. Az esti órákban feltöltött behordóasztal reggelig kiszolgálja a rendszert.
Maximális munkabiztonság: Mivel a gépkezelőnek nem kell a nyitott, 800–1000 °C-os belső hőmérsékletű tűztér közvetlen közelében tartózkodnia, teljesen kiküszöbölhető az égési sérülések vagy a füstmérgezés kockázata.
Egyenletesebb hőmérséklet-tartás: Az automata behordás mindössze néhány tíz másodpercet vesz igénybe, így a kazán belső tere nem hűl ki úgy, mint a percekig nyitva hagyott kézi rakodású ajtóknél. Ez stabilabb fűtőlevegő-hőmérsékletet biztosít a terményszárítónak.

Az automata ajtó- és bálabehordó rendszer alkalmazása a 300, 500, 700 és 1000 kW-os RS-A modelleknél szinte alapvető elvárás, ha a cél a gázüzemű rendszerekhez hasonló, minimális felügyeletet igénylő automatizáltság elérése.

Gyakorlati tapasztalatok és kritikus pontok:

A METALERG EKOPAL S és RS-A kazánok üzemeltetése során – a hazai és nemzetközi gyakorlati tapasztalatok alapján – a rendszer kiválóan teljesít, de van néhány olyan kritikus pont és üzemeltetési sajátosság, amelyre a tulajdonosoknak és a gépkezelőknek kötelező figyelmet fordítaniuk.

A biomassza-tüzelés, különösen a nagybálás szalmaelgázosítás, nem egy „indítsd el és felejtsd el” típusú gázégő; folyamatos odafigyelést és a technológiai fegyelem szigorú betartását igényli.

A legfontosabb gyakorlati tapasztalatok és kritikus pontok:

1. A tüzelőanyag minősége és a „kátránygyár” jelenség

A tapasztalat: Ha a szalmatöltet nedvességtartalma akár csak pár százalékkal is meghaladja a megengedett 20–22%-os határt, a kazán hatásfoka összeomlik. A nem elégett vízgőzből, faecetből és koromból egy sűrű, ragacsos, szagos kátrányréteg képződik.
Kritikus pont: Ez a kátrány lerakódik a samottbélés utáni csőköteges hőcserélő belső falára. Mindössze 1–2 mm-es kátrány- vagy koromréteg akár 20–30%-kal is rontja a hőátadást, ami azt jelenti, hogy a kazán nem lesz képes előállítani a szárításhoz szükséges 200–240 °C-os levegőt, és a hő a kéményen át távozik.

2. A samottbélés (Kerámia) élettartama és a salakosodás

A tapasztalat: A tűztér alján lévő samott téglák és az utóégető fúvókák extrém hőterhelésnek

(800–1100 °C) vannak kitéve. Ha a szalma tiszta, a bélés évekig problémamentes.

Kritikus pont: Ha a bálák földdel, homokkal szennyezettek, az alacsony olvadáspontú szalzahamu és a szilícium összeolvad (salakosodás). Ez a klinker rásül a samottra, és elzárja a szekunder levegő fúvókáit. Ha a kezelő ezt egy nehéz vasrúddal vagy vésővel durván próbálja meg leverni, összetöri a méregdrága samott elemeket. A tisztítást mindig óvatosan, még meleg (de nem forró) állapotban kell elvégezni.

3. Hamuzás és pernye-menedzsment

A tapasztalat: Sokan alulbecsülik a szalmatüzelésnél keletkező hamu mennyiségét. Egy intenzív szárítási napon, folyamatos bála-utánpótlás mellett tetemes mennyiségű finom hamu képződik.
Kritikus pont: Ha a kazán nem rendelkezik automata hamukihordóval, a manuális hamuzást szigorúan be kell tartani az előírt ciklusidőnként. Ha a hamu felgyülemlik a tűztér aljában, elzárja a primer levegő útját, az elgázosítás lefojtódik, és a kazán elkezd durván füstölni ahelyett, hogy tiszta gázzal égne.

4. A hőcserélő folyadék (Termoolaj) és a szivattyúk kötelező védelme

A tapasztalat: A 200–240 °C-os levegőhöz használt zárt termoolajos kör rendkívül stabil, de a keringetésnek folyamatosnak kell lennie.
Kritikus pont (Áramszünet): Ha a kazán teljes intenzitással ég (a tűztérben egy izzó szalmabála van), és ekkor jön egy hálózati áramszünet, a keringető szivattyúk leállnak. Ha az olaj megáll a tűztér feletti csövekben, az ott lévő extrém hő miatt az olaj másodpercek alatt túlhevül, megég és megreped (kokszosodik). Ezért a keringető rendszerhez kötelező egy megfelelően méretezett szünetmentes tápegységet (UPS) vagy automata indítású aggregátort telepíteni, ami áramszünet esetén is áram alatt tartja a szivattyút és a vezérlést mindaddig, amíg a kazán le nem ég.

5. Kezelőszemélyzet és a technológiai fegyelem

A tapasztalat: Az automata bálabehordó asztal és az automata ajtó rengeteg terhet levesz a vállakról, de a rendszer emberi felügyeletet igényel.
Kritikus pont: A tapasztalatok szerint a meghibásodások 80%-a a nem megfelelően betanított személyzet számlájára írható (pl. nedves bálák beadagolása, a karbantartási/tisztítási idők elmulasztása, a biztonsági zónák eltorlaszolása bálákkal). A kezelőnek értenie kell a CPU-vezérlő jelzéseit, és tudnia kell, hogyan reagáljon, ha a füstgázhőmérséklet hirtelen megugrik vagy leesik.

Összegzés: A sikeres üzemeltetés receptje

A METALERG EKOPAL rendszerek a gyakorlatban brutális költségmegtakarítást produkálnak, és kiválóan alkalmasak a terményszárítók gázégőinek kiváltására, ha:

Csak száraz (15–18%-os) és keményre bálázott szalmát kap a kazán.
A csőköteges hőcserélőt rendszeresen (akár hetente) mechanikusan kitisztítják a koromtól.
Biztosítva van a keringető szivattyúk szünetmentes áramellátása.
A gépkezelő betartja a napi karbantartási rutint.

A telepítéshez milyen elő munkák szükségesek amit a felhasználó végeztet el a megadott tervek alapján:

A METALERG kazánok telepítése előtt a forgalmazó (Ost-Brücke Gépkereskedelem) által biztosított alapozási, gépészeti és kapcsolási tervek alapján a felhasználónak kell gondoskodnia a fogadó környezet kialakításáról. Mivel robusztus, nehéz és nagy hőteljesítményű berendezésekről van szó, a szakszerű előkészítés elengedhetetlen a garancia megőrzéséhez és a biztonságos üzemeltetéshez.

A megrendelőnek az alábbi öt fő területen kell elvégeztetnie az előmunkálatokat:

1. Civil építési munkák (Alapozás és felépítmény)

Teherbíró beton alaptest (Placc) kivitelezése: A kazán samottbéléssel együtt, valamint az automata bálabehordó asztal (és a bálák súlya) együttesen több tíz tonnás terhelést jelenthetnek. A megadott tervek alapján egy vasalt, minimum 15–25 cm vastagságú, síkba hozott C20/25-ös (vagy jobb) minőségű beton alapot kell kiönteni.
Kazánház vagy védőtető építése: Ha nem gyári konténeres kivitelről van szó, a kazán és a hidraulikus egységek védelmére egy nem éghető anyagú (pl. acélszerkezetes, szendvicspaneles) épületet vagy három oldalról zárt védőtetőt kell felhúzni.
A kémény alapozása: A magas és nehéz szerelt fémkémény számára a kazán mellett egy önálló, statikailag méretezett beton tuskót (alapot) kell készíteni, a rögzítő tőcsavarok fogadására.

2. Gépészeti és csővezeték-előkészítés

Hőlégcsatornák (Spirálcsövek) kiépítése: A kazán meleglevegő-kilépő csonkja és a terményszárító (vagy a fűtendő csarnok) belépő pontja közötti hőszigetelt légcsatorna-hálózat tartószerkezeteit és fővonalait előre ki kell építeni a megadott keresztmetszetekkel.
Termoolajos (vagy vizes) csővezetékek nyomvonala: Ha a rendszer 200–240 °C-os termoolaj-kittel működik, a kazántest és a külső olaj-levegő hőcserélő blokk közötti vastag falú acélcső-vezetékek nyomvonalát, tartókonzoljait előre fel kell szerelni a hegesztési munkákhoz.

3. Elektromos hálózat kiépítése

Fő elosztószekrény és energiabetáplálás: Ki kell építeni a kazánházig a megfelelő kapacitású, háromfázisú (400 V / 50 Hz) elektromos betápláló kábelt. A szükséges áramerősséget (Amper) a tervek határozzák meg a ventilátorok és hidraulika-szivattyúk teljesítménye alapján.
Szünetmentes áramellátás (UPS / Aggregátor): Mint a kritikus pontoknál láttuk, a termoolaj megégésének elkerülésére a keringető szivattyúk számára egy automata indítású áramfejlesztőt vagy fix telepítésű, ipari szünetmentes egységet kell elhelyezni, és bekötni az elektromos hálózatba.
Helyi leválasztó kapcsolók és földelés: Minden nagyobb motor (főventilátor, behordó motor) mellett ki kell alakítani a biztonsági kézi kapcsolók helyét, valamint a teljes rendszert (kazántest, kémény, behordó asztal) rá kell kötni a telephelyi érintésvédelmi és villámvédelmi földelő hálózatára.

4. Logisztikai és biztonsági előkészületek

Bálamozgatási útvonalak és tároló zóna: Biztosítani kell a teherautók és a homlokrakodók (traktorok) számára a sármentes, szilárd burkolatú megközelítési utat a kazánig és a behordóasztalig.
Tűzvédelmi eszközök elhelyezése: A tervek szerinti helyekre fel kell szerelni a porral oltó készülékeket, és ki kell alakítani a tűzvédelmi elkerítő zónákat a bálatárolók környékén.

5. Hatósági és engedélyeztetési adminisztráció

Bár ez nem fizikai munka, a telepítés megkezdése előtt a megrendelőnek saját nevében el kell indítania a hivatalos folyamatokat:

A helyi Katasztrófavédelmi Igazgatóságnál a tűzvédelmi engedélyeztetési eljárást.
A Kormányhivatalnál a környezetvédelmi/légszennyezési pontforrás bejelentést.
Meg kell rendelni a kéményseprő-ipari szakhatósági állásfoglalást a kéménytervekre.

Összegezve: A felhasználó feladata, hogy a tervek alapján biztosítson egy szilárd beton alapot, egy időjárásálló felépítményt, a megfelelő 3 fázisú áramot a szünetmentes védelemmel, a légcsatorna-konzolokat, valamint a hatósági engedélyeket. Amikor ezek készen állnak, a forgalmazó szakemberei megkezdhetik a kazán helyszíni összeszerelését, csövezését, finomhangolását és beüzemelését.

Rendelkezésre állnak már a gépész tervező által készített hivatalos tervek, vagy jelenleg a kazánház helyszínének kiválasztása és a méretek tervezése zajlik?

Érdekli a bála-tüzelésű levegőfűtő kazánok a METALERG EKOPAL S?

Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani az Ön munkáihoz legjobban illő modellt és konfigurációt.

Sámuel Kovács József

e-mail: samuel@gepkereskedelem.eu
