Aknaindító fúrás a TERRA DJ 18 PIT-tel HDD osztály

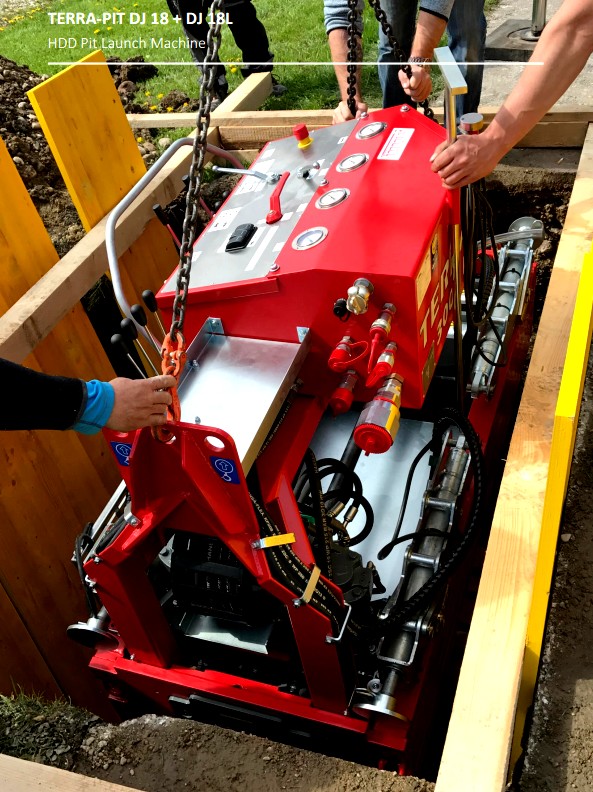

Aknaindító fúrás a TERRA DJ 18 PIT-tel HDD osztály: 8-10 tonna, aknavető gép

Hogyan működik a TERRA DJ 18 PIT

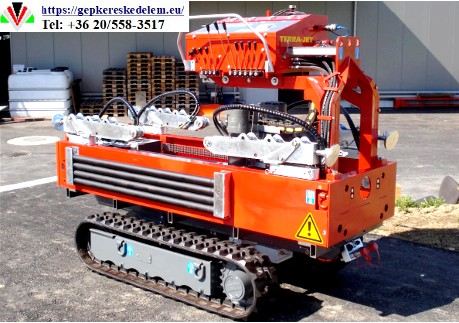

A TERRA DJ 18 PIT egy olyan hidraulikus, irányított csőtoló berendezés, amelyet a kisebb átmérőjű csövek precíz és irányított fektetésére fejlesztettek ki. A „DJ” a Directional Jacking, azaz irányított csőtolás technológiára utal, míg a „PIT” arra, hogy a gépet egy munkagödörből (pit) indítják.

Működési elve a hidraulikus tolóerőre és egy speciális fúrófejre épül, és az alábbiak szerint zajlik:

1. Kétfázisú tolás és forgatás

A gép két mozgást végez egyszerre: hidraulikusan tolja előre a fúrórudakat, miközben folyamatosan forgatja azokat. Ez a kombinált mozgás lehetővé teszi, hogy a fúrófej áthatoljon a talajon és a kisebb akadályokon.

2. Irányítási rendszer

A gép vezérlését egy kézi rádiókereső rendszer (locating system) segíti.

• Beépített szonda: A fúrófejben egy speciális szonda található, amely rádiójeleket bocsát ki.

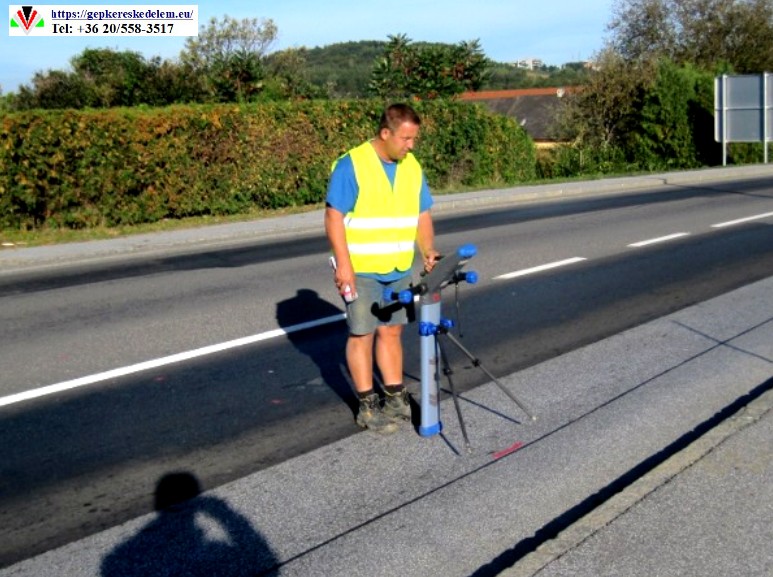

• Kézi vevőegység: A kezelő a felszínen egy vevőegységgel (receiver) folyamatosan nyomon követi a fúrófej helyzetét, mélységét és dőlésszögét.
• Kormányzás: A fúrófej ferde kialakítású. Ha a kezelő módosítani akarja a fúrás irányát, egyszerűen leállítja a rúd forgatását, és a fúrófej „ferde” oldalával a kívánt irányba nyomást gyakorol a talajra. Ez a művelet lehetővé teszi a pontos irányváltást.

3. A húzórudak használata

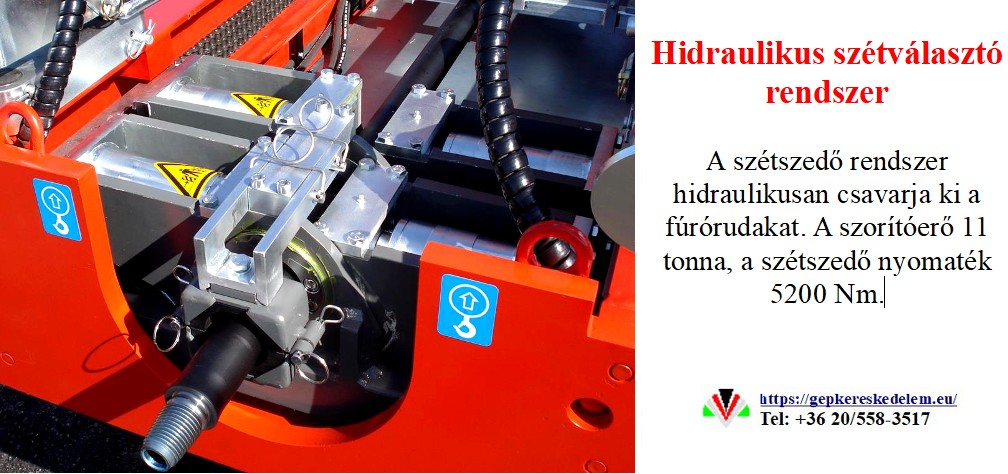

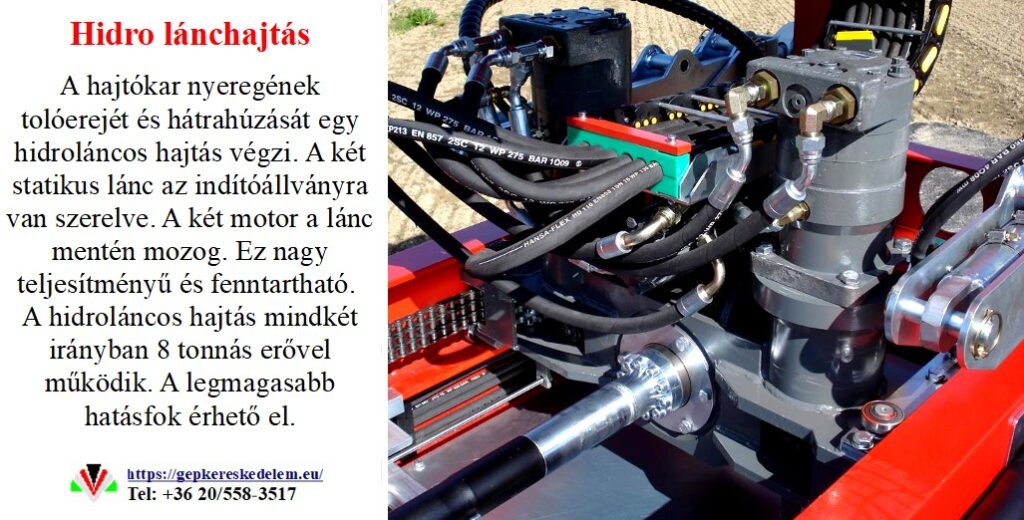

A gép folyamatosan csatlakoztatja a húzórudakat, amíg eléri a célgödröt. A DJ 18 PIT hidraulikusan tolja előre a rudakat, majd a gép végén lévő hidraulikus megfogó automatikusan rögzíti a következő rudat, így biztosítva a folyamatos munkavégzést.

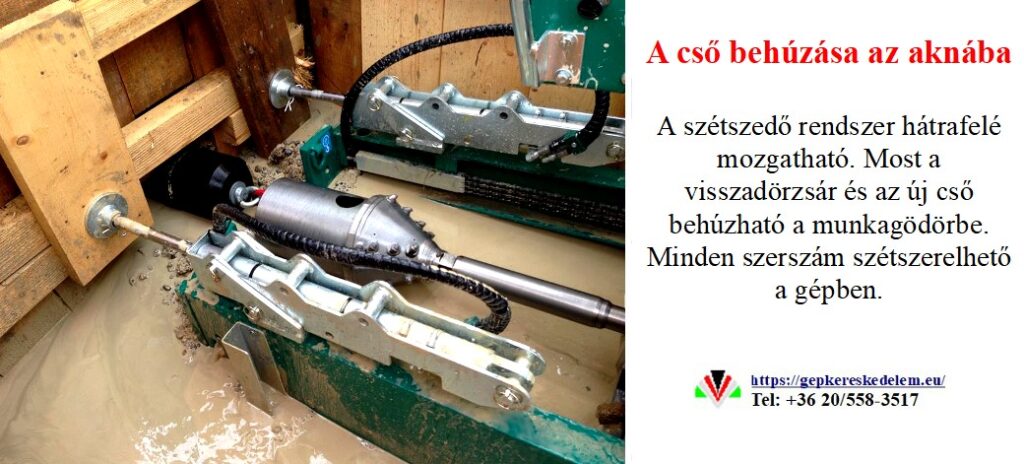

4. A cső behúzása

Miután a fúrófej elérte a célgödröt, a fúrófej helyére egy bővítőfejet és az új csövet rögzítik. A gép ekkor elkezdi visszahúzni a rudakat, a bővítőfej pedig kitágítja a fúrt csatornát, miközben az új csövet a helyére húzza.

A TERRA DJ 18 PIT legnagyobb előnye a precíz irányíthatóság, a kompakt méret és az, hogy a munkavégzés a felszín felbontása nélkül valósul meg. Ideális kisebb átmérőjű gáz-, víz- és optikai kábelhálózatok kiépítésére, különösen a bonyolult, kanyargós útvonalakon.

KOMPAKT, ERŐTELJES, HATÉKONY

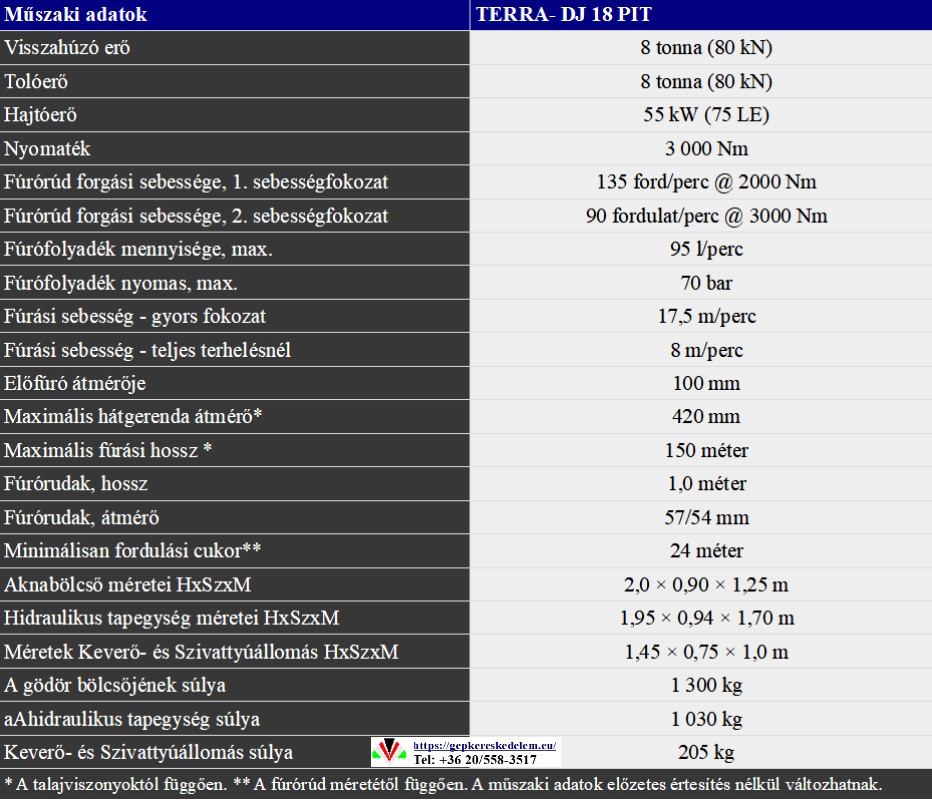

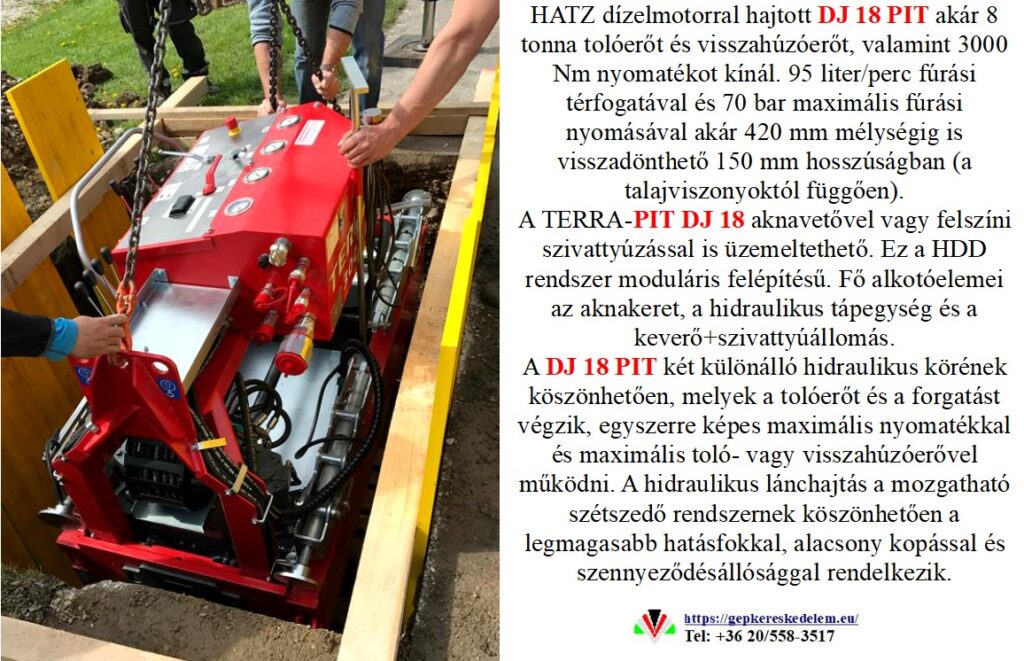

A TERRA-PIT DJ 18 a világpiacon kapható legerősebb és legtermelékenyebb HDD aknavető gép. A bevált 75 LE-s HATZ dízelmotorral hajtott DJ 18 PIT akár 8 tonna tolóerőt és húzóerőt, valamint 3000 Nm nyomatékot kínál. 95 liter/perc fúrási térfogatával és 70 bar maximális fúrási nyomásával akár 420 mm mély fúrást is lehetővé tesz 150 mm hosszúságban (a talajviszonyoktól függően).

RÖVID ÉS HOSSZÚ VÁLTOZAT KÉNT IS ELÉRHETŐ

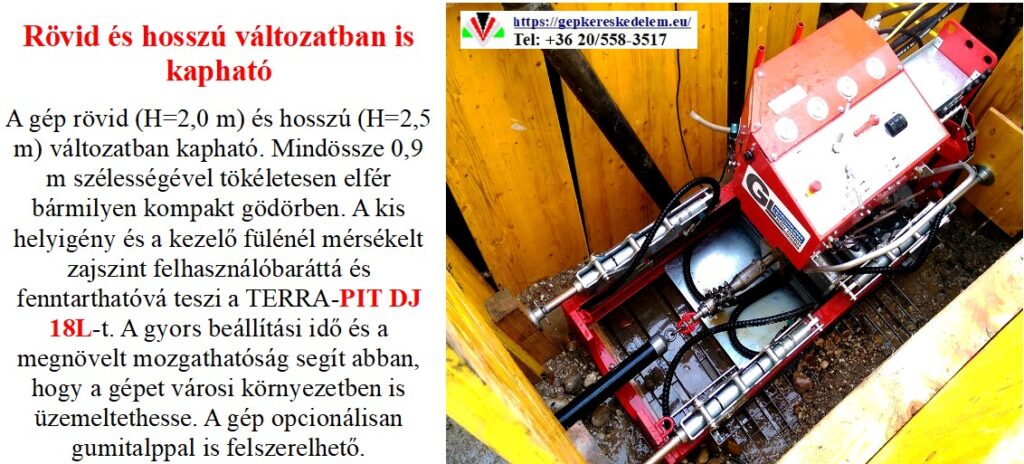

A gép rövid (H=2,0 m) és hosszú (H=2,5 m) változatban kapható. Mindössze 0,9 m szélességével tökéletesen illeszkedik bármilyen kompakt aknába. A kis helyigény és a kezelő fülénél mért csökkentett zajszint felhasználóbaráttá és fenntarthatóvá teszi a TERRA-PIT DJ 18-at. A gyors beállítási idő és a megnövelt mozgathatóság segít a gép városi környezetben történő kezelésében is. A gép opcionálisan gumitalppal is felszerelhető.

A TERRA DJ 18 PIT, mint irányított csőtoló berendezés, számos speciális kiegészítővel rendelkezik, amelyek lehetővé teszik a precíz fúrást, a különböző talajviszonyokhoz való alkalmazkodást és a hatékony csőfektetést.

Főbb kiegészítők:

Fúrófejek:

• Irányítható fúrófej: A gép lelke, egy ferde kialakítású fúrófej, amely a rúd forgatásával egyenesen halad, a forgatás leállításával pedig irányíthatóvá válik.

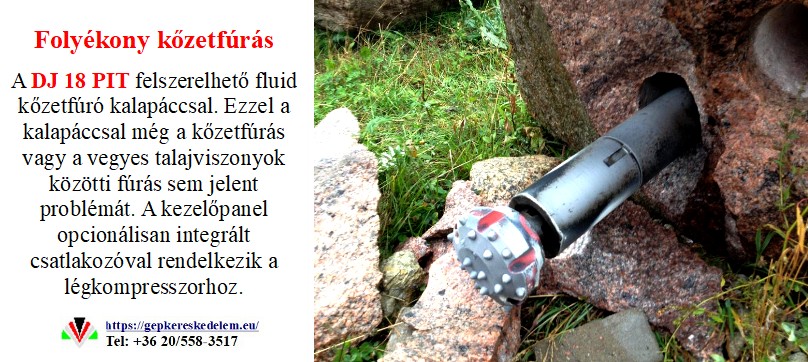

• Különböző fúrófejek: Különböző talajtípusokhoz, például köves, agyagos vagy laza talajhoz optimalizált fúrófejek kaphatók, amelyek segítik az áthaladást a nehéz körülményeken.

Húzórudak:

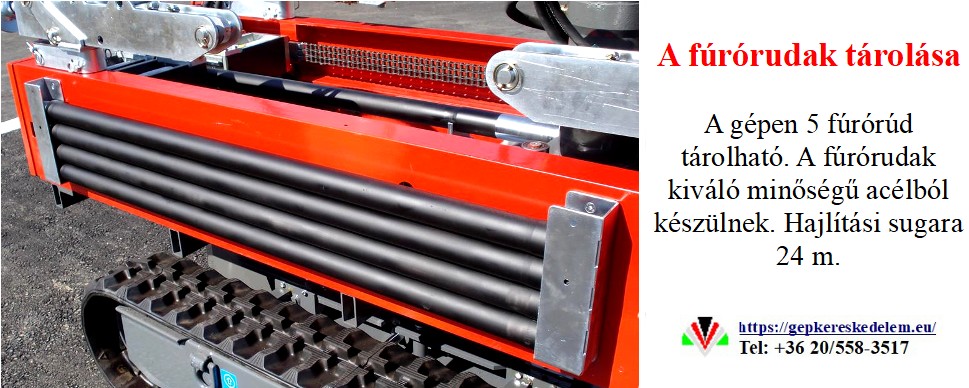

• Speciális rudak: A gép robusztus, menetes rudakat használ, amelyeket folyamatosan adagol. A rudak a gép hidraulikus tolóerejét adják át a fúrófejnek. A rudak minősége és tartóssága kulcsfontosságú a sikeres fúrási projektekhez.

Rádiókereső rendszer:

• Szonda: A fúrófejbe beépített speciális szonda, amely rádiójeleket bocsát ki a felszín felé.
• Kézi vevőegység: A kezelő ezzel a vevőegységgel a felszínen pontosan meg tudja határozni a fúrófej helyzetét, mélységét és dőlésszögét. Ez a rendszer elengedhetetlen az irányított fúráshoz és az akadályok kikerüléséhez.

Bővítőfejek és adapterek:

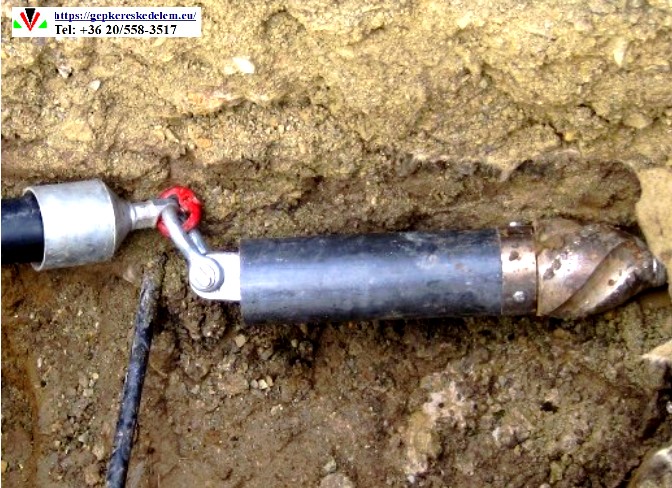

• Bővítőfejek: A fúrás befejezése után a fúrófejet egy bővítőfejre cserélik, amely kitágítja a furatot, így előkészítve a helyet az új cső számára.
• Csőhúzó adapterek: Ezek a speciális adapterek a bővítőfejhez csatlakoznak, és lehetővé teszik, hogy a gép az új csövet maga után húzza a fúrt csatornában.

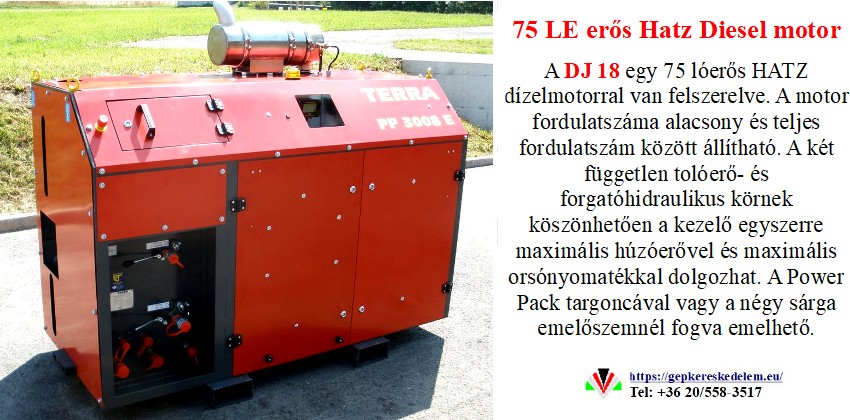

Hidraulika aggregátor (Power Pack):

• A gép működéséhez szükséges hidraulikus energiát egy külső, dízelmotoros aggregátor biztosítja. Ez az egység a géphez csatlakoztatott hidraulikus tömlőkön keresztül látja el energiával a DJ 18 PIT-et.

A TERRA DJ 18 PIT karbantartása kulcsfontosságú a gép megbízható és hosszú távú működéséhez. Mivel egy hidraulikus és mechanikus rendszerről van szó, a karbantartásnak mindkét területre ki kell terjednie.
